OpenAVNU 带宽预留协议SRP代码分析

OpenAVNU 带宽预留协议SRP代码分析

AVNU

AVNU由专业的汽车，消费电子和工业制造公司组成的联盟，它们共同致力于建立开放AVB和TSN标准的互操作性的认证。

OpenAVNU

AVNU在github 上开放了其代码，成为OpenAVNU，地址：

https://github.com/Avnu/OpenAvnu

OpenAVNU是AVNU组织按照AVB协议开放的AVB源码，它集合了多家公司开发的开放软件。如：Intel等等。内容涵盖了AVB能力的硬件driver和应用层上的AVTP包，talker/listener的简单实现，gPTP代码，SRP等等。本文就说说SRP的代码。



但是已经多年没有人维护代码，也没有人回答问题。所以其稳定性和系统完整性并不完美。但是目前也没有更好的AVB源码，只能作为参考，Po哥仔细看了下SRP系统代码，大概是如下架构：

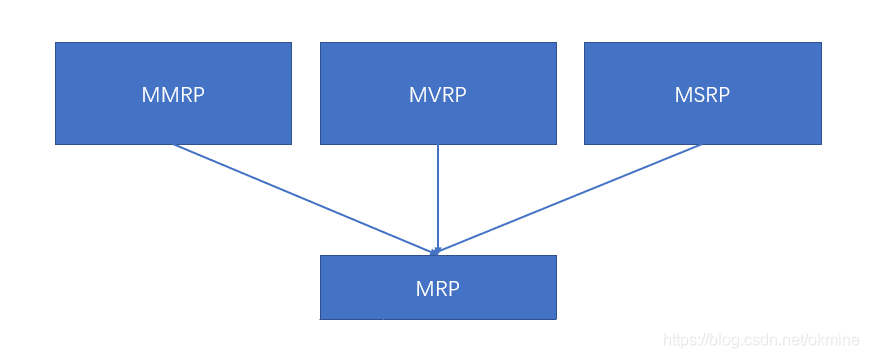

MMRP是对MAC地址管理，MVRP是对VLAN进行管理，MSRP是对streams进行管理，对stream带宽预留的信息就是存在于MSRP中。下面专门分析下MSRP：

OpenAVNU中的MSRP：

msrp.c维护了一个数据库：

struct msrp_database {
struct mrp_database mrp_db;
	struct msrp_attribute *attrib_list;
	int send_empty_LeaveAll_flag;
	struct eui64set interesting_stream_ids;
	int enable_pruning_of_uninteresting_ids;
}

msrp维护每个消息的属性，形成链表管理。

struct msrp_attribute {
    struct msrp_attribute *prev;
	struct msrp_attribute *next;
    uint32_t type;
    union {
	    msrpdu_talker_fail_t talk_listen;
	    msrpdu_domain_t domain;
    } attribute;
    uint32_t substate;      /*for listener events */
    uint32_t operation;     /* DECLARE or REGISTER */
    mrp_applicant_attribute_t applicant;
    mrp_registrar_attribute_t registrar;
}





优点缺点：

SRP管理系统对带宽的预留，属于在发送数据流之前进行带宽注册发布，对连接的路径节点都进行管理评估，如果可能出现带宽不够，连接talker和listener，就会报告failure。

Po哥认为其优点在于：

• 详细描述流的状况，在发送之前保障发送效果，从而达到确定性传输。
• 状态机机制，talker， listener，switch协同工作
• 专有ethertype二层包发送MSPDU，方便switch转发，抓包
• 应用层管理，易于开发

但是，如此一来也带来了缺点：

• 因为是对发送前的带宽预留的管理，对流描述的限制多，导致状态多，故障多；
• SRP依赖对流的描述信息。为了带宽预留准确，结合FQTSS，带宽信息来源需要talker 产生STREAMID （包含ID），class级别，如class A级别，是125us发送一次，这样限制过于僵硬，数据流必须用AVTP二层网络数据包格式。

另外，这套OpenAVNU软件有如下问题：

• 只支持单个接口输入，可以实现talker和listener的SRP管理，但是无法支持switch上的端口管理；
• 虽然可以接收domain的信息报文，但不支持Switch内部MRP属性转发机制MAP。SRP没有实现switch部分，基本没有实用意义。

需要增加部分：

• 需要增加多口支持

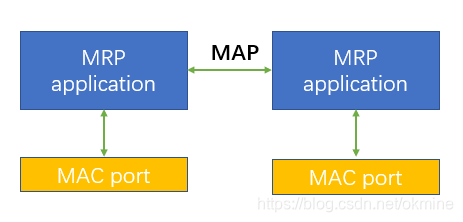

• 需要增加SWITCH内部MAP功能，用于数据包属性信息更新到switch内部其它网络口。



那么就有一个问题，如何能够既利用上SRP的带宽预留功能和状态管理，又能简化数据流的描述信息，只要一个通用接口，用于描述数据流的情况，就能够启动SRP预留过程，这样就能够不止支持AVTP流，而且能否支持RTP流等等。
