一、开关模块（基于第二个输入的值在第一个输入和第三个输入之间切换输出）
在这里插入图片描述
功能：

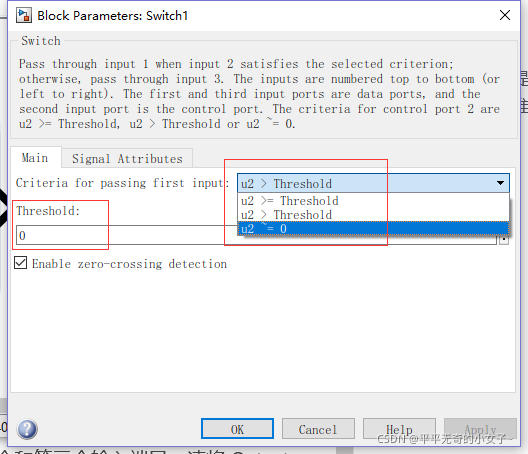

Switch 模块根据第二个输入的值，传递第一个输入或第三个输入。第一个和第三个输入称为数据输入。第二个输入称为控制输入。可以使用 Criteria for passing first input 和 Threshold 参数指定模块传递第一个输入的条件。
在这里插入图片描述

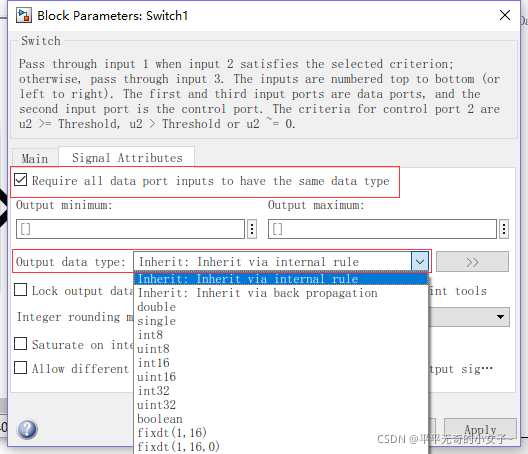

要立即将已知的输出数据类型向后传播给第一个和第三个输入端口，请将 Output data type 参数设置为 “Inherit:Inherit via internal rule” 并选中 Require all data port inputs to have the same data type 复选框。

例1

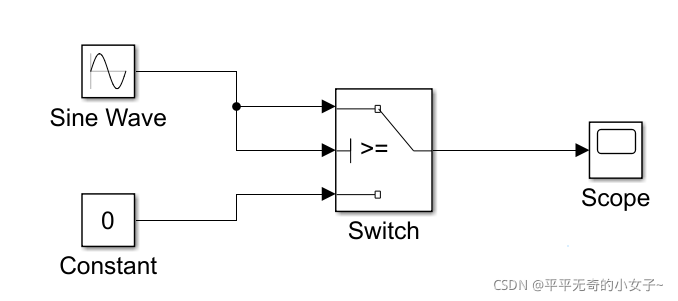

输入为正弦波信号，输出为半波信号：开关模块的阈值设为0，将第二个输入设为大于等于0，常量模块值设为0。结果见下图
在这里插入图片描述
