51单片机STC89C52RC——6.3 定时器/计数器 实现计时功能（定时器+中断系统+LCD1602液晶显示器）

已于 2024-06-22 22:05:10 修改
阅读量803 收藏 7
点赞数 9
分类专栏： 51单片机 C语言 文章标签： 51单片机 计算机外设 嵌入式硬件
于 2024-06-22 22:04:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/oopxiajun2011/article/details/139882415
版权

目录

目的/效果

一，STC单片机模块

二，定时器+ 中断系统+LCD1602显示

三，创建Keil项目

四，代码

五，代码编译、下载到51单片机

​

目的/效果

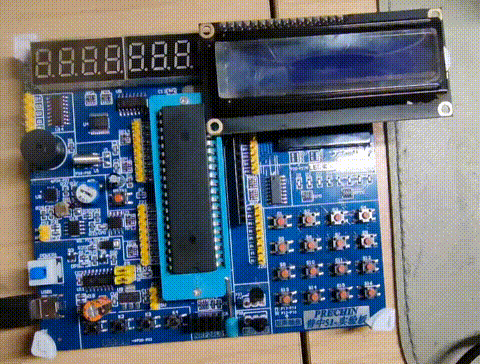

 用定时器实现系统中断，计时信息显示在LCD1602上。效果如下

一，STC单片机模块

二，定时器+ 中断系统+LCD1602显示

《51单片机STC89C52RC——5.1 LCD1602液晶显示屏》

《51单片机STC89C52RC——6.1 中断系统-CSDN博客》

《51单片机STC89C52RC——6.2 定时器-CSDN博客》

时分秒代码逻辑

        Secound++;
		if(Secound==60)
		{
			Secound=0;//秒清零
			Minute++;
			if(Minute==60)
			{
				Minute=0;//分钟清零
				Hour++;
				if(Hour==24)
				{
					Hour=0;//小时清零
				}
			}
		}

三，创建Keil项目

详细参考：51单片机STC89C52RC——创建Keil项目-CSDN博客

四，代码

main.c

#include <REGX52.H>
#include "LCD1602.h"
/*宏定义定时器的初始值  这里控制1毫秒1次中断*/
#define TIMS (65536-12000000/12/1000)

/*定义时分秒变量*/
unsigned Hour=23,Minute=59,Secound=55,count=1000;
void Timer0_Init()
{
	TMOD=0x01;	//设置模式1
	TL0=TIMS;	//设置定时器的低8位
	TH0=TIMS>>8;//设置定时器的高8位
	TR0=1;		//让定时器开始运行
	ET0=1;		//允许定时器发生中断溢出
	EA=1;		//打开全局中断
}
void main()
{
	Timer0_Init();	//定时器初始化
	LCD_Init();		//LCD1602初始化
	LCD_ShowString(1,1,"Timer");
	LCD_ShowString(2,1,"  :  :  ");
	while(1)
	{
		LCD_ShowNum(2,1,Hour,2);
		LCD_ShowNum(2,4,Minute,2);
		LCD_ShowNum(2,7,Secound,2);
	}
}

/**
 * 函    数：中断函数
 * 参    数：无
 * 返 回 值：无
 */
void interrupt_1() interrupt 1
{
	TL0=TIMS;	//设置定时器的低8位
	TH0=TIMS>>8;//设置定时器的高8位
	if(count--==0)
	{
		count=1000;
		Secound++;
		if(Secound==60)
		{
			Secound=0;//秒清零
			Minute++;
			if(Minute==60)
			{
				Minute=0;//分钟清零
				Hour++;
				if(Hour==24)
				{
					Hour=0;//小时清零
				}
			}
		}
	}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

/**
 * 函    数：LCD1602延时函数，12MHz调用可延时1ms
 * 参    数：无
 * 返 回 值：无
 */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}
/**
 * 函    数：LCD1602写命令
 * 参    数：Command 要写入的命令
 * 返 回 值：无
 */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}
/**
 * 函    数：LCD1602写数据
 * 参    数：Data 要写入的数据
 * 返 回 值：无
 */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}
/**
 * 函    数：LCD1602设置光标位置
 * 参    数：Line 行位置，范围：1~2
 * 返 回 值：Column 列位置，范围：1~16
 */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}
/**
 * 函    数：LCD1602初始化函数
 * 参    数：无
 * 返 回 值：无
 */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
 * 函    数：在LCD1602指定位置上显示一个字符
 * 参    数：	Line 行位置，范围：1~2，
 *				Column 列位置，范围：1~16，
 *				Char 要显示的字符
 * 返 回 值：无
 */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}
/**
 * 函    数：在LCD1602指定位置开始显示所给字符串
 * 参    数：	Line 起始行位置，范围：1~2，
 * 				Column 起始列位置，范围：1~16，
 *				String 要显示的字符串
 * 返 回 值：无
 */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}
/**
 * 函    数：返回值=X的Y次方
 * 参    数：X底数，Y指数
 * 返 回 值：X的Y次方
 */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}
/**
 * 函    数：在LCD1602指定位置开始显示所给数字
 * 参    数：	Line 起始行位置，范围：1~2
 *				Column 起始列位置，范围：1~16
 *				Number 要显示的数字，范围：0~65535
 *				Length 要显示数字的长度，范围：1~5
 * 返 回 值：无
 */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}
/**
 * 函    数：在LCD1602指定位置开始以有符号十进制显示所给数字
 * 参    数：	Line 起始行位置，范围：1~2
 *				Column 起始列位置，范围：1~16
 *				Number 要显示的数字，范围：-32768~32767
 *				Length 要显示数字的长度，范围：1~5
 * 返 回 值：无
 */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}
/**
 * 函    数：在LCD1602指定位置开始以十六进制显示所给数字
 * 参    数：	Line 起始行位置，范围：1~2
 *				Column 起始列位置，范围：1~16
 *				Number 要显示的数字，范围：0~0xFFFF
 *				Length 要显示数字的长度，范围：1~4
 * 返 回 值：无
 */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}
/**
 * 函    数：在LCD1602指定位置开始以二进制显示所给数字
 * 参    数：	Line 起始行位置，范围：1~2
 *				Column 起始列位置，范围：1~16
 *				Number 要显示的数字，范围：0~1111 1111 1111 1111
 *				Length 要显示数字的长度，范围：1~16
 * 返 回 值：无
 */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

五，代码编译、下载到51单片机

代码编译请参考

《51单片机STC89C52RC——代码编译-CSDN博客》

代码下载请参考

《51单片机STC89C52RC——STCAI-ISP代码下载-CSDN博客》

​
