怎么样利用Skywalking oap源码为自己所用。首先需要了解Skywalking oap对链路信息的处理过程。再上一篇的基础上，我们已经完成了对skywalking8.7.0的源码编译。下面对其采集链路信息相关的模块进行读解。因为其源码功能模块众多，我们并能不一次性都看完，但是我们需要对功能模块有个总体认识，方便理解我们后续链路信息处理模块。
oap-server模块是Skywalking的OAP的实现模块，有下列子模块：

analyzer：是ageng上传的对链路信息进行加工处理。
server-core：OAP服务核心模块
oal-rt：oal类生成引擎
server-alarm-plugin：报警插件
server-cluster-plugin：集群信息插件，支持etcd、kubernetes、nacos、Zookeeper等等服务的插件
oal-grammar：oal语言的语法
server-configuration：这是负责管理OAP配置信息，包括Apollo的配置、nacos、etcd、Zookeeper等等
server-library：公共模块部分
server-query-plugin：这一块是对查询的处理，处理的是SKywalking前台发过来的查询请求
server-receiver-plugin：接收请求，包括Metrics、istio、jvm、mesh、trace等等插件，用来把数据写入Skywalking中
server-starter-es7：这是OAP的starter启动模块
server-storage-plugin：存储插件，也就是支持什么存储，有ElasticSearch、zipkin、jdbc等等，这些存储形式的插件也很丰富。

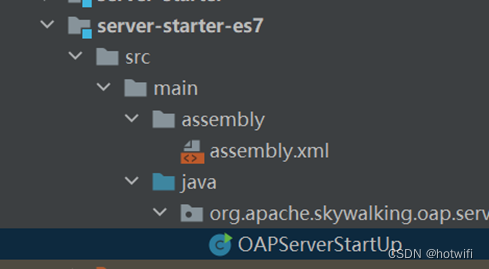

先打开模块：oap-server->server-starter-es7。如果使用elasticsearch7作为存储，则需要从这里启动。

主要流程：

查看类OAPServerBootstrap：

如果是初次启动skyalking oap，可以设置环境变量mode=init，这样启动后系统只会进行系统初始化动作，例如kafka建立topic；elasticsearch建立index，数据库建表。所有的模块都会执行初始化动作。初始化完成后，系统运行结束，不会进行信息采集。如果不设置mode环境变量，则是正常启动oap。

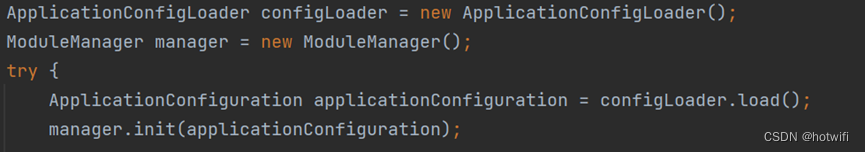

这里是读取初始目录下面，config目录中的application.yml文件，根据配置加载各个模块的各个候选实现。具体加载流程可以参考java SPI。

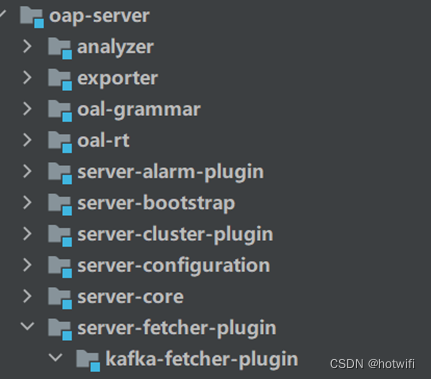

这里只看我们用到的kafka-fetcher-plugin模块，他的位置在：

SPI机制会系统初始化时调用KafkaFetcherProvider类的prepare方法和start方法，来初始化kafka配置，例如按照application.yml文件的配置，建立好和kafka消息中间件的连接，如果没有topic就新建topic。随后，skywalking会等待java agent上报数据，包括消息类型有metrics/trace/manage/profile（jvm快照）等信息，分别对应相应的消息队列，并将kafka的消息队列和处理插件进行关联：

@Override
public void start() throws ServiceNotProvidedException, ModuleStartException {
    handlerRegister.register(new JVMMetricsHandler(getManager(), config));
    handlerRegister.register(new ServiceManagementHandler(getManager(), config));
    handlerRegister.register(new TraceSegmentHandler(getManager(), config));
    handlerRegister.register(new ProfileTaskHandler(getManager(), config));
    handlerRegister.register(new MeterServiceHandler(getManager(), config));

    if (config.isEnableNativeProtoLog()) {
        handlerRegister.register(new LogHandler(getManager(), config));
    }
    if (config.isEnableNativeJsonLog()) {
        handlerRegister.register(new JsonLogHandler(getManager(), config));
    }

    handlerRegister.start();
}

如果java agent上报trace信息时，就会调用run方法：

@Override
public void run() {
    while (true) {
        try {
            ConsumerRecords<String, Bytes> consumerRecords = consumer.poll(Duration.ofMillis(500L));
            if (!consumerRecords.isEmpty()) {
                for (final ConsumerRecord<String, Bytes> record : consumerRecords) {
                    executor.submit(() -> handlerMap.get(record.topic()).handle(record));
                }
                if (!enableKafkaMessageAutoCommit) {
                    consumer.commitAsync();
                }
            }
        } catch (Exception e) {
            log.error("Kafka handle message error.", e);
        }
    }
}

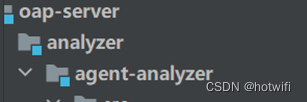

每隔500毫秒去访问一次kafka，oap对每一个消息都会新建一个线程去处理。处理完（consumer.commitAsync();）会更新kafka读取的游标，以免重复读取。根据之前的队列绑定关系，如果消息是一个segment信息，则会调用TraceSegmentHandler的handle方法。Handle方法会调用核心分析模块去进一步处理segment信息，也就是agent-analyzer模块：

SegmentParserServiceImpl类中的send方法：traceAnalyzer.doAnalysis(segment);完成数据转换并存入我们配置好的elasticsearch7存储中。这一段处理过程时我们下一课重点展开研究的地方。也是提取分析skywalking核心数据结构的地方。
