raid卡的相关特性：

1、磁盘组和虚拟磁盘

2、容错

在RAID 1中，由于数据镜像存储于成对的磁盘上，因此在成对的磁盘中的一个产生错误或故障时，不会造成数据丢失。同理，在RAID 5中，允许1个磁盘故障；在RAID 6中，允许2个磁盘故障。

RAID 0不支持容错特性，当RAID 0中的磁盘故障时，该RAID失效，数据丢失。

3、一致性校验

4、热备份

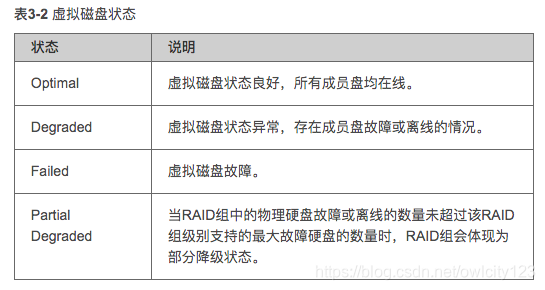

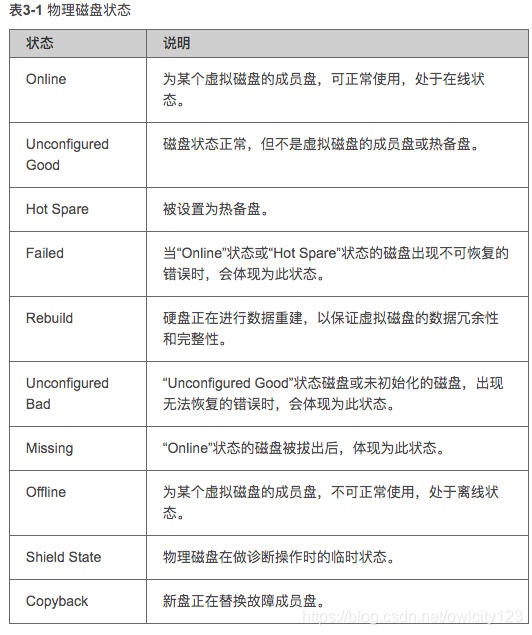

5、磁盘状态

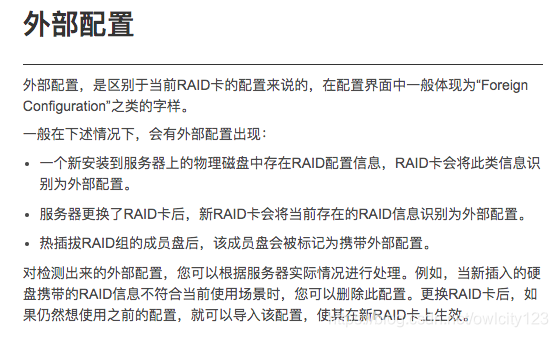

外部配置

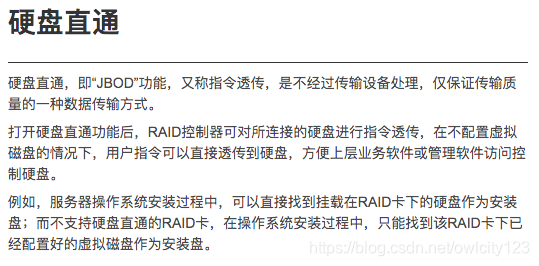

硬盘直通

LSI SAS3008IR

特性

LSI SAS3008IR不支持带外管理功能，但是提供直通和RAID功能，支持直通和RAID混合配置。即可以通过RAID卡本身的配置界面和命令行配置管理RAID及其下挂载的硬盘，但无法通过iBMC等带外管理工具对RAID卡进行管理。
LSI SAS3008IR默认开启硬盘直通功能
LSI SAS3008最多支持2个RAID，单个RAID中最多支持10个硬盘。所有的RAID包含的硬盘总量最多14个，剩余硬盘只能以独立的“Physical drive”方式被LSI SAS3008管理。
JBOD模式下的硬盘发生故障后，硬盘Fault指示灯不会被点亮且BMC不会对其进行告警。
支持RAID 0/1/10/1E，不支持raid5

使用限制

1、RAID1E/RAID10限制：支持3-10块盘创建RAID组，最多支持2块硬盘做全局热备。

2、RAID0限制：支持2-10块硬盘做RAID0，不支持全局热备。

3、热备盘限制：最多支持2块硬盘做全局热备。

4、RAID组数量限制:最多支持2组RAID，例如：已经分别为硬盘0-3创建了2组RAID1，不支持为其他盘创建任何形式的RAID。

5、阵列硬盘数量限制：所有RAID组硬盘数量之和不能多于14（含热备盘）。例如：将硬盘0-9组建了一组RAID10之后，只能为其他4块硬盘做RAID。这一点在4U36机型、SA5212M5/NF5280M4 25盘位机型上需要注意。

6、硬盘混合限制：不支持SAS+SATA、SSD+SAS、SSD+SATA、4k+512e的硬盘混合创建RAID

7、RAID参数限制：无法定义stripe size、RAID分区大小等参数。

8、阵列创建顺序&乱序问题：创建2组RAID时，建议从slot号大的盘开始创建，可以避免RAID组乱序问题。如slot0-5有6块硬盘，0、1创建一组RAID1，2-5创建一组RAID10，建议先选择2-5创建RAID10，再选择0-1创建RAID1。

场景：在报修硬盘时现场无法看出故障报警，怀疑是SAS3008做的硬盘直通

dell服务器

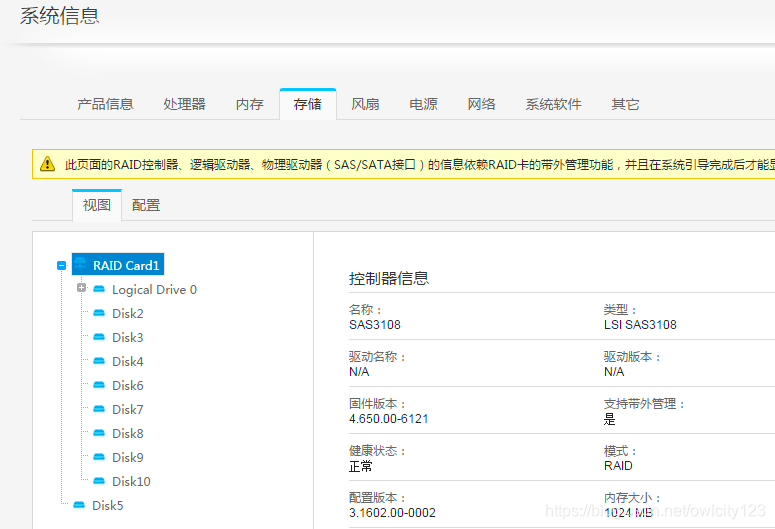

raid卡的带外功能：可以通过iBMC Web界面或命令行对支持带外管理的RAID卡进行基本的查询和配置操作。

LSI SAS3108

特性

支持RAID 0/1/5/6/10/50/60
最多支持64个虚拟磁盘（即配置界面中看到的“Virtual Drive”）。
最多支持64个硬盘组（即配置界面中看到的“Drive Group”），每个硬盘组最多支持32或240个硬盘。
每个硬盘组（即配置界面中看到的“Drive Group”）最多支持16个虚拟磁盘（即配置界面中看到的“Virtual Drive”）。

实例：

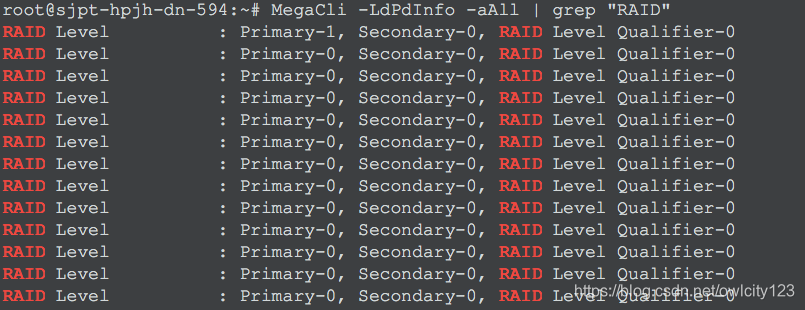

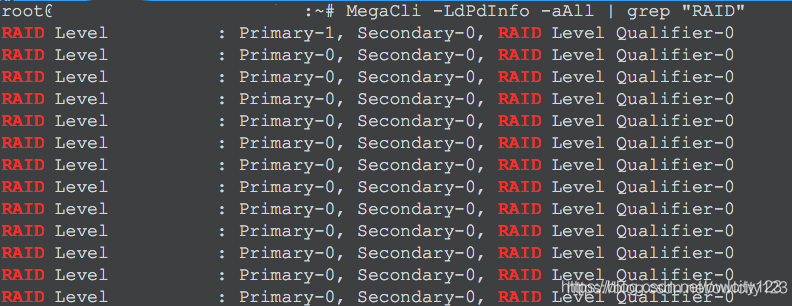

3108下硬盘管理工具为storcli（也可以使用MegaCli命令）

1、获得storcli的软件包

链接：http://pan.baidu.com/s/1sjQhwTn 密码：v5wi

2、dpkg -i *.deb

3、ln -s /opt/MegaRAID/storcli/storcli64 /bin/storcli
ln -s /opt/MegaRAID/storcli/storcli64 /sbin/storcli

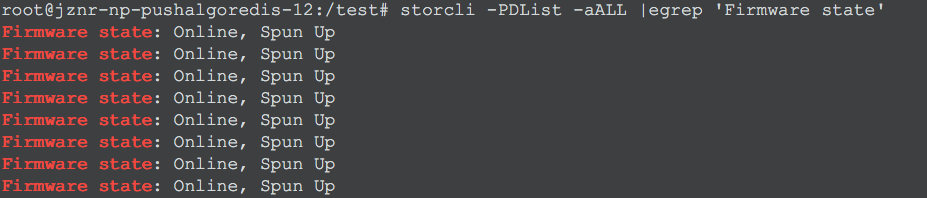

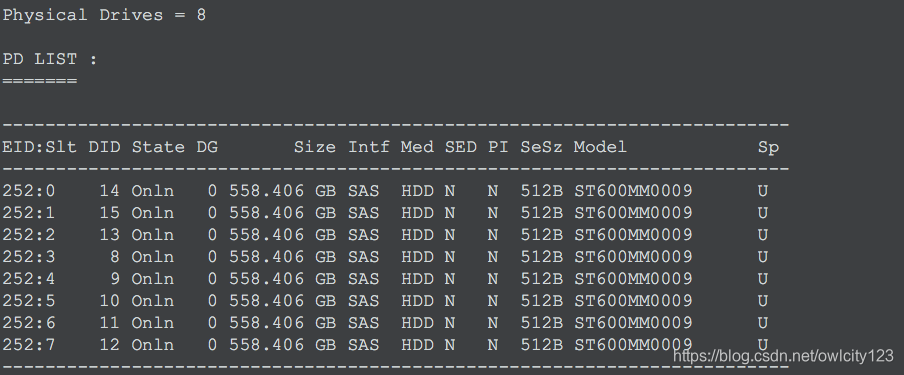

4 storcli -PDList -aALL |egrep 'Enclosure Device ID|Slot'

storcli /c0 show

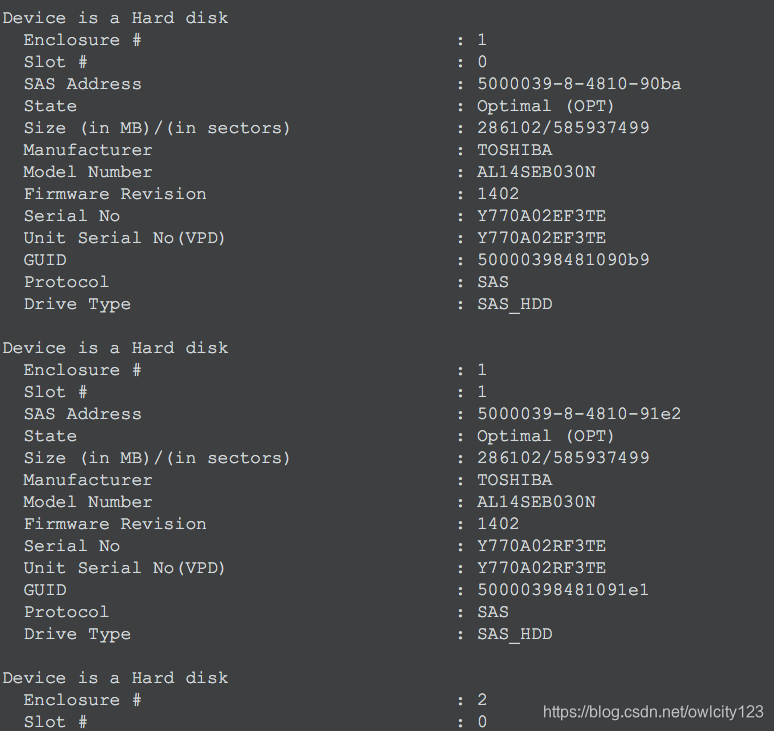

一般地，支持RAID 5的卡，我们称其为阵列卡，都可以使用LSI官方提供的MegaCli、SAS2IRCU等工具来管理，而不支持RAID 5的卡，我们称其为SAS卡，使用lsiutil工具来管理。HP的服务器则使用其特有的hpacucli工具来管理。

参考文档：https://support.huawei.com/enterprise/zh/doc/EDOC1000004345/28927b6b

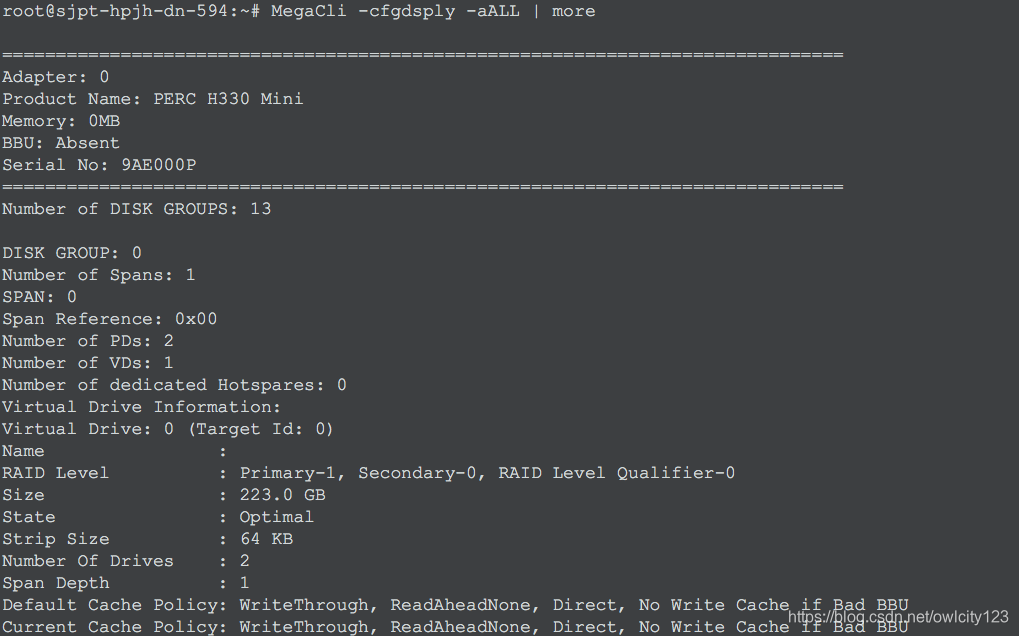

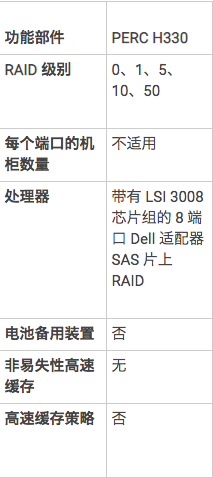

PERCH 330

2208卡

raid卡坏了，硬盘的数据怎么办？

raid卡坏了，并不影响硬盘的数据。首先得做数据恢复，备份服务器数据，再更换阵列卡，插卡重建RAID ，导入之前的阵列信息。这个是有前提的，你raid如果是 raid1的话，这个资料都可以看到，卡坏了不接同样卡数据也不会丢。但如果是raid5这种的话，为了你的数据的话你要找到同样型号的卡。当你接上硬盘会提示你需要从硬盘读取raid信息你选择上就可以导入了。
