前言

一、GPIO是什么？

二、新建项目操作步骤（后续文章不再新建项目）

三、点亮LED代码

四、编译调试

由于未带开发板，所有暂时未有实物展示效果，回头补上

总结

前言

大家好！大家点点关注，大家的关注才是我持续更新的动力！

ls1x-drv：开发板设备的通用驱动，包含 LS1B 所有控制器

core：启动文件和 LS1B 的管脚定义

libc：库文件

include：头文件

以上是对文件夹的简要说明，方便学习！

随着龙芯1B嵌入式芯片的发展，学习之前一定要先看各类文件！

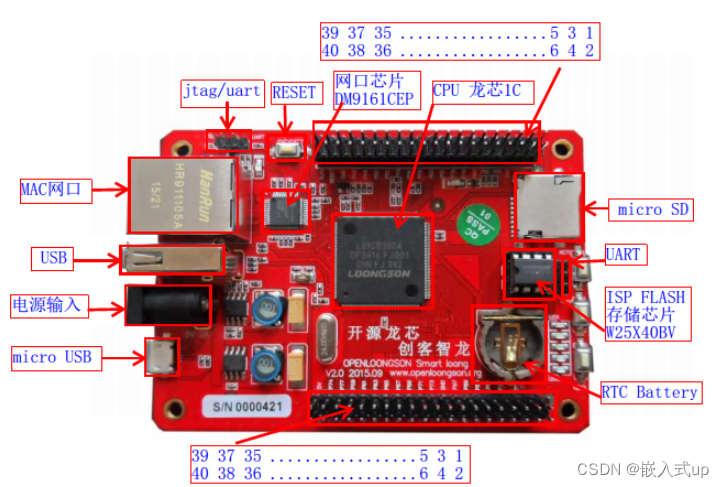

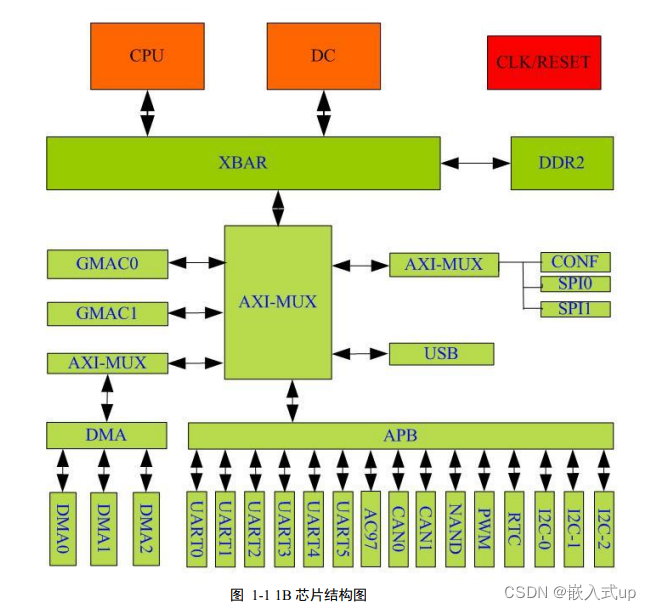

龙芯 1B 芯片是基于 GS232 处理器核的片上系统，具有高性价比，可广泛应用于工业控制、家庭网关、信息家电、医疗器械和安全应用等领域。

1B 采用 Wire Bond BGA256 封装。

1B 芯片具有以下关键特性：

• 集成一个 GS232 双发射龙芯处理器核，指令和数据 L1 Cache 各 8KB

• 集成一路 LCD 控制器，最大分辨率可支持到 1920*1080@60Hz/16bit

• 集成 2 个 10M/100M 自适应 GMAC

• 集成 1 个 16/32 位 133MHz DDR2 控制器

• 集成 1 个 USB 2.0 接口，兼容 EHCI 和 OHCI

• 集成 1 个 8 位 NAND FLASH 控制器,最大支持 32GB

• 集成中断控制器，支持灵活的中断设置

• 集成 2 个 SPI 控制器，支持系统启动

• 集成 AC97 控制器 • 集成 1 个全功能串口、1 个四线串口和 10 个两线串口

• 集成 3 路 I2C 控制器，兼容 SMBUS • 集成 2 个 CAN 总线控制器

• 集成 61 个 GPIO 端口

• 集成 1 个 RTC 接口

• 集成 4 个 PWM 控制器

• 集成看门狗电路

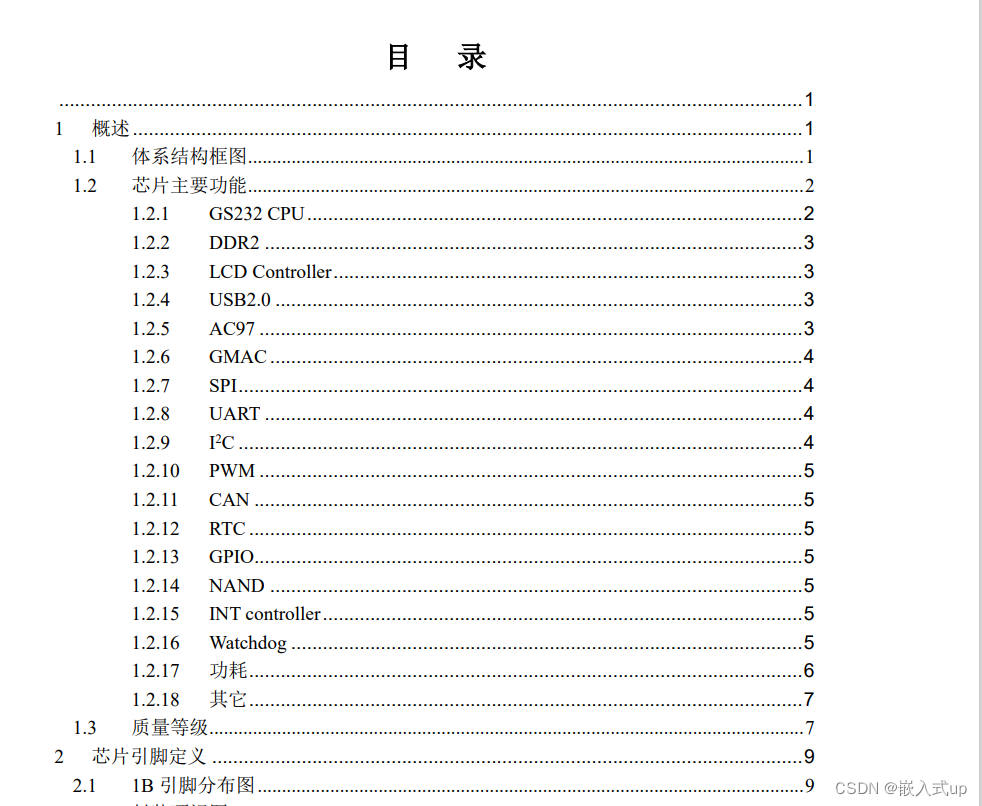

龙芯1B处理器手册下载链接

各类说明都有！！！

此文不讲述寄存器方式代码！！！

一、GPIO是什么？

LS1B0200 具有 61 位 GPIO，支持位操作。

当 GPIO 作为输入时，高电平电压范围是 3.3V-5V，低电平是 0V；

当 GPIO 作为输出时，高电平是 3.3V，低电平是 0V；

GPIO 对应的所有 PAD 都是推拉方式。

GPIO 引脚编号：GPIO00~GPIO61，但是没有 GPIO31，共计 61 个引脚。

GPIO寄存器方式以及复用方式在群内文档中有介绍，在此不再赘述。

二、新建项目操作步骤（后续文章不再新建项目）

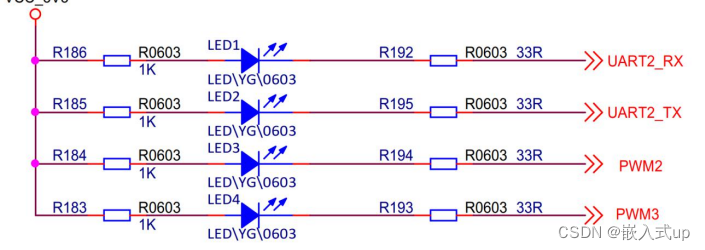

LED内部电路图：

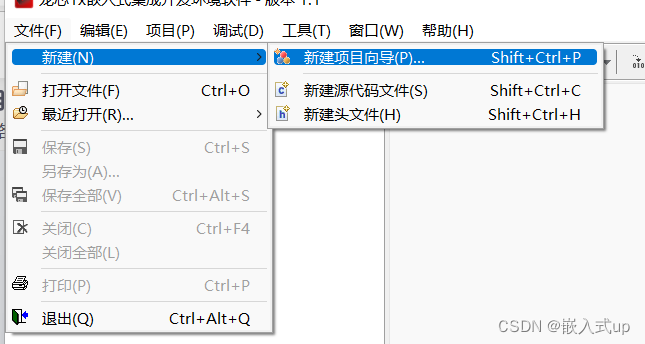

新建项目：

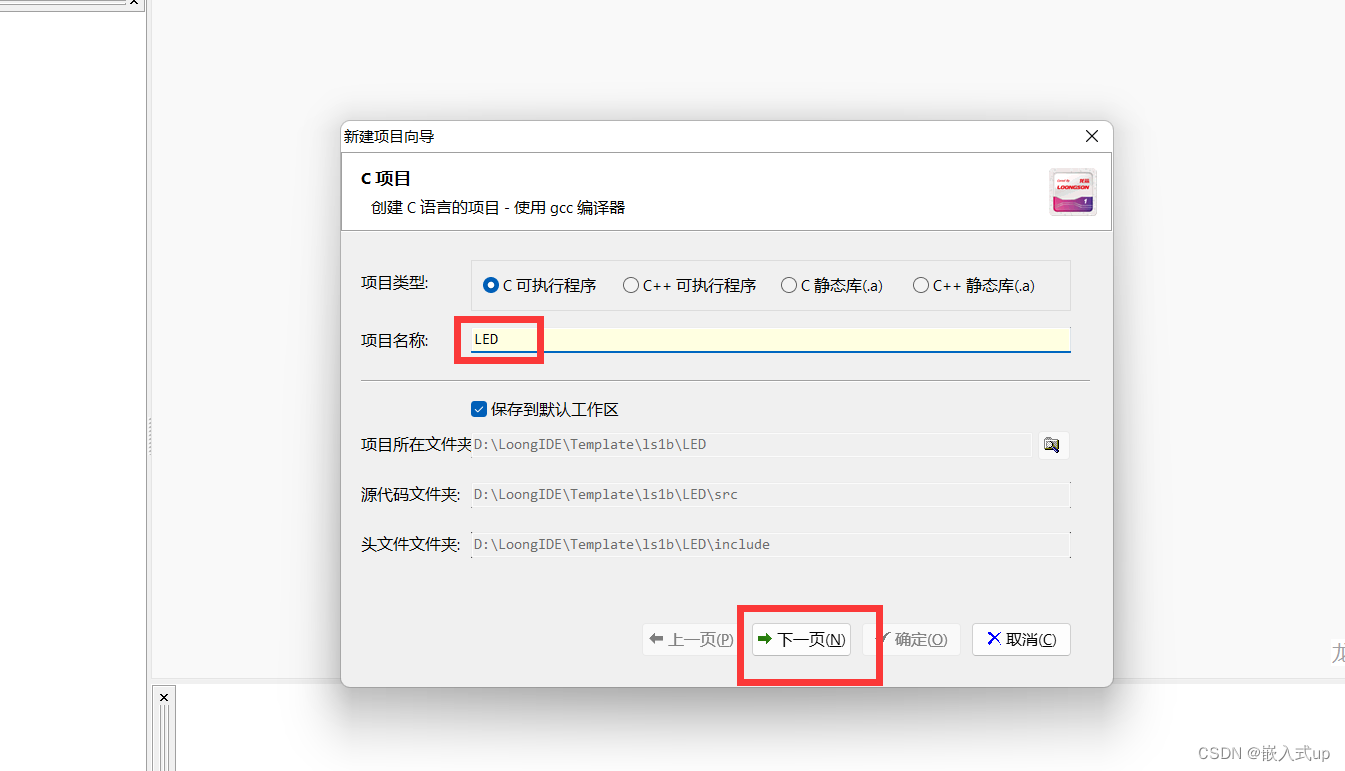

第一步：

第二步：

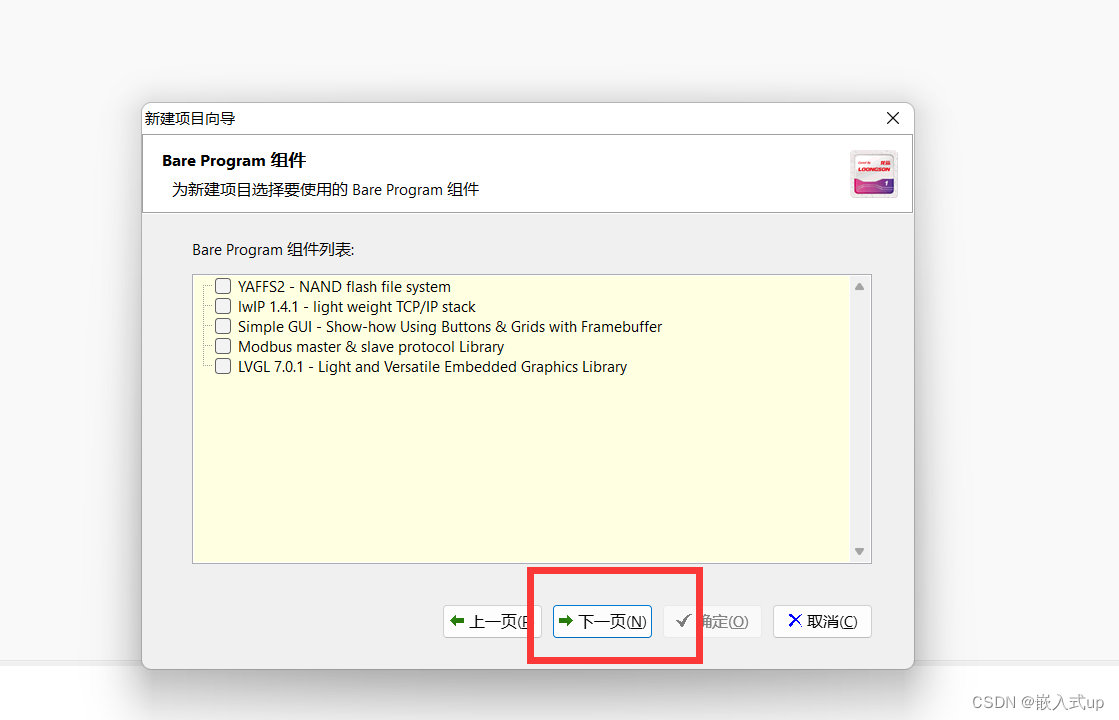

第三步：

第四步：

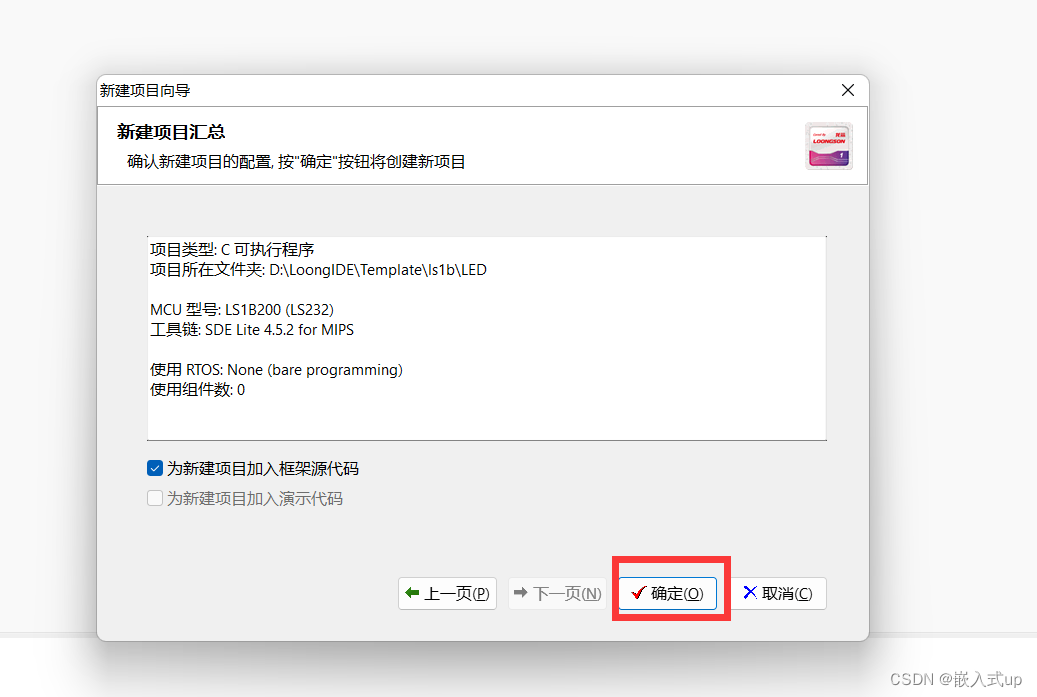

第五步：

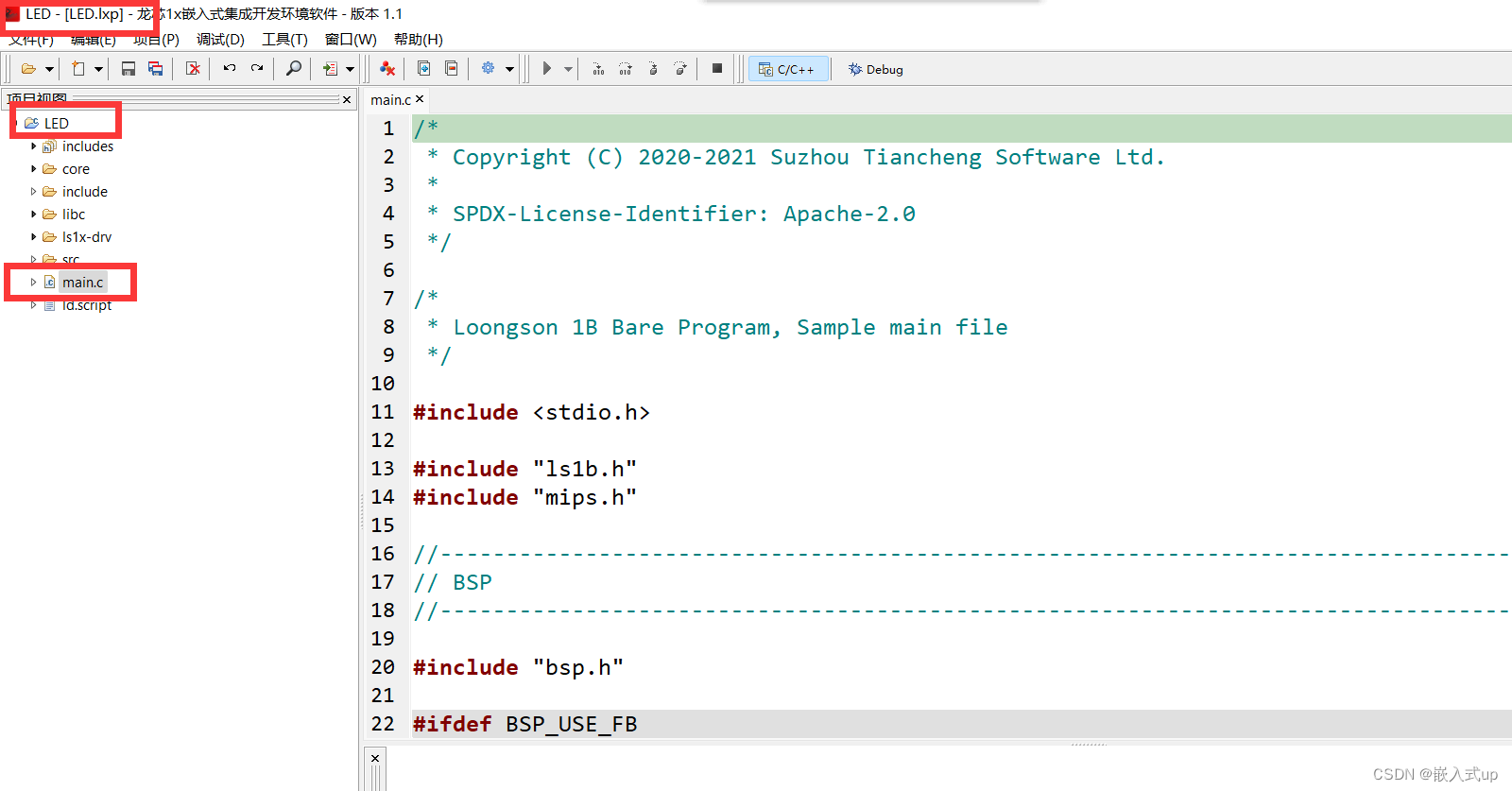

新建项目完成：

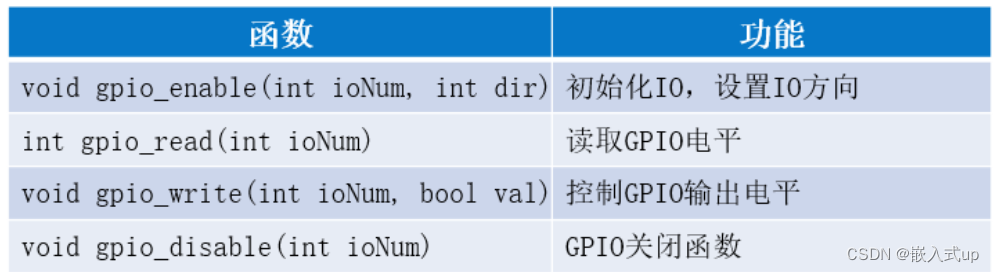

三、点亮LED代码

#include <stdio.h>

#include "ls1b.h"
#include "mips.h"

//-------------------------------------------------------------------------------------------------
// BSP
//-------------------------------------------------------------------------------------------------

#include "bsp.h"
#include "ls1b_gpio.h"
//-------------------------------------------------------------------------------------------------
//-------------------------------------------------------------------------------------------------

#define LED1 44
#define LED2 45
#define LED3 46



#define ON  0
#define OFF 1


//LED初始化
 void LED_IO(void)
 {
    //设置GPIO为输出状态
    gpio_enable(LED3,DIR_OUT);
    gpio_enable(LED2,DIR_OUT);
    gpio_enable(LED1,DIR_OUT);

    gpio_write(LED3,OFF);
    gpio_write(LED2,OFF);
    gpio_write(LED1,OFF);
 }

//LED测试函数
 void LED_Test(void)
 {
    gpio_write(LED1,ON);
    delay_ms(100);
    gpio_write(LED1,OFF);
    gpio_write(LED2,ON);
    delay_ms(100);
    gpio_write(LED2,OFF);
    gpio_write(LED3,ON);
    delay_ms(100);
    gpio_write(LED3,OFF);

 }

int main(void)
{
    printk("\r\nmain() function.\r\n");
    LED_IO();

    for (;;)
    {
        LED_Test();
    }

    return 0;
}

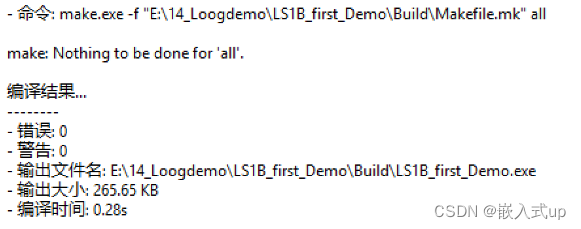

编译完成，无问题。
