【ESP8266】使用MQTT接入阿里云物联网平台

阿里云物联网平台设置：

一、创建设备

1、阿里云物联网平台，进入设备管理，创建产品和设备（新建一个产品和两个设备）

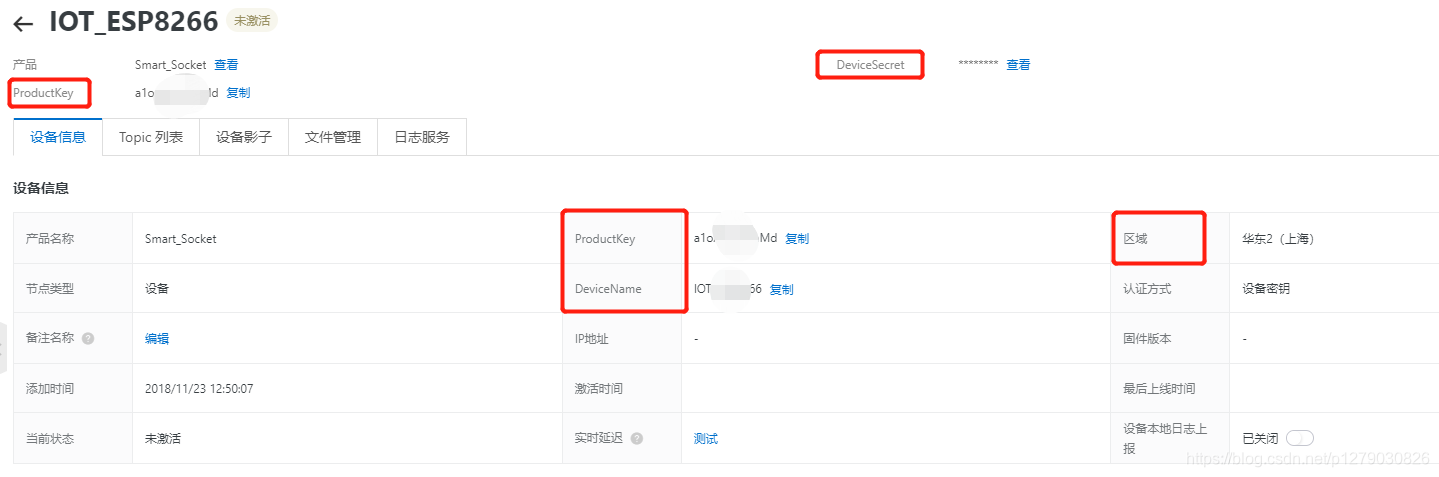

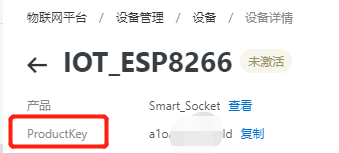

2、记录以下内容（三元组）

（1）创建IOT_ESP8266，给真实设备（ESP8266）使用

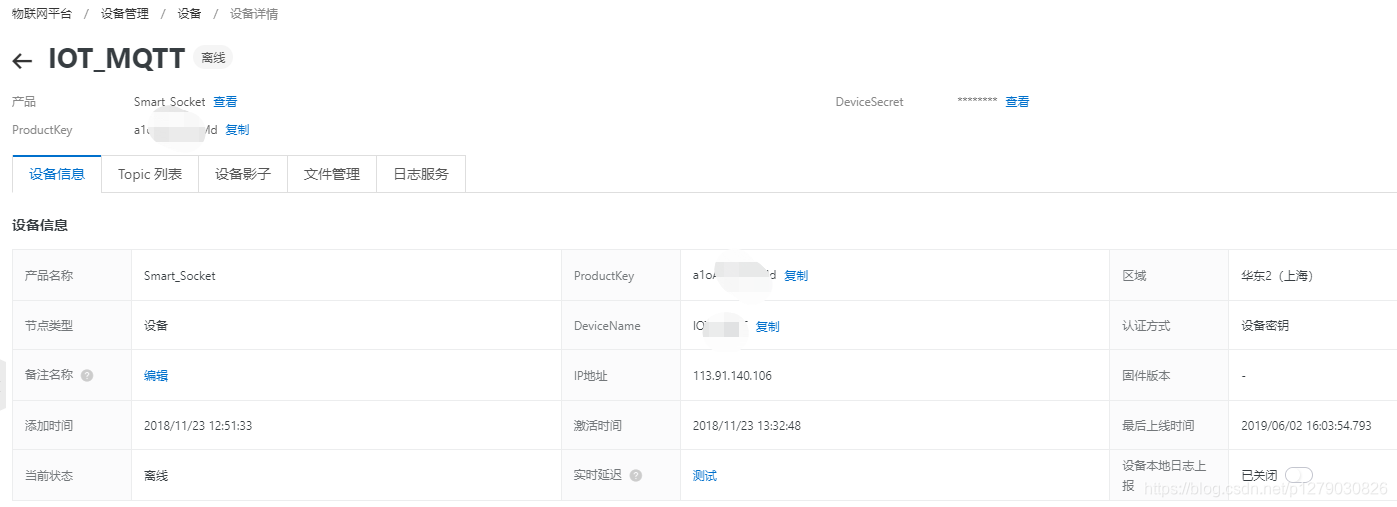

（2）创建IOT_MQTT，给虚拟设备（MQTT.fx软件）使用



二、自定义topic

1、进入产品详情

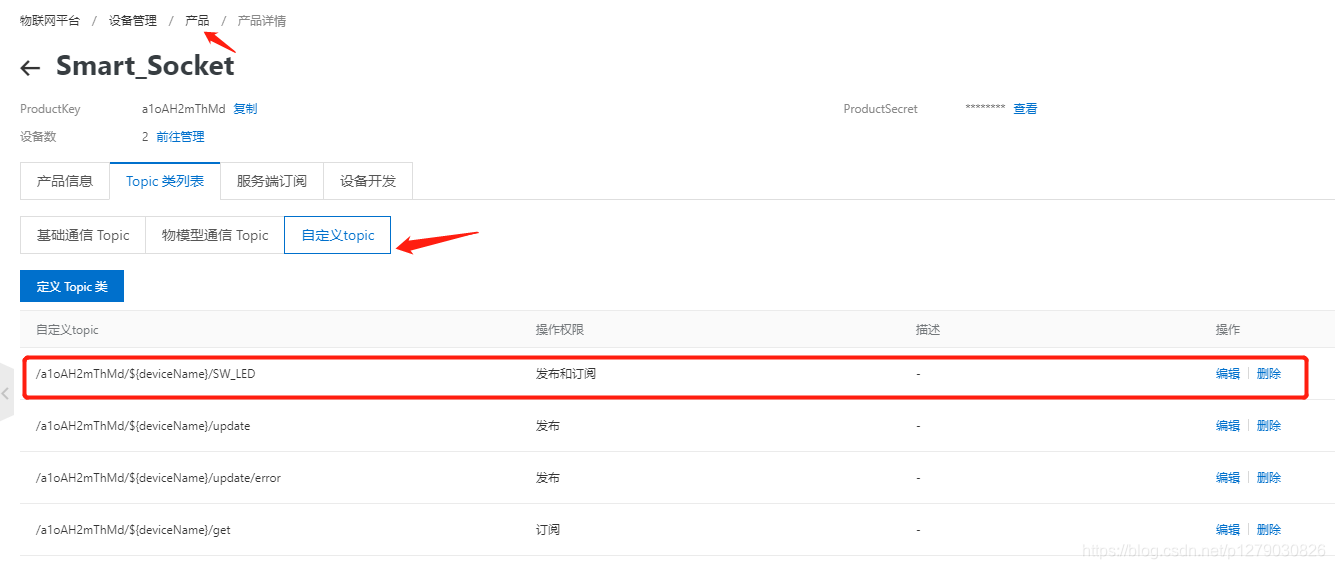

2、点击“定义topic类”添加topic，产品下面的设备会继承产品定义的topic



三、创建规则

作用：将发送到“数据源 topic ”的消息转发到“目的地 topic ”

数据源：IOT_MQTT             topic：/{ProductKey}/IOT_MQTT/SW_LED

目的地：IOT_ESP8266        topic：/{ProductKey}/IOT_ESP8266/SW_LED

1、使用 mqtt.fx 软件发布 topic ：/{ProductKey}/IOT_MQTT/SW_LED  消息

2、该规则将数据源 topic ”的消息转发到“目的地 topic ”

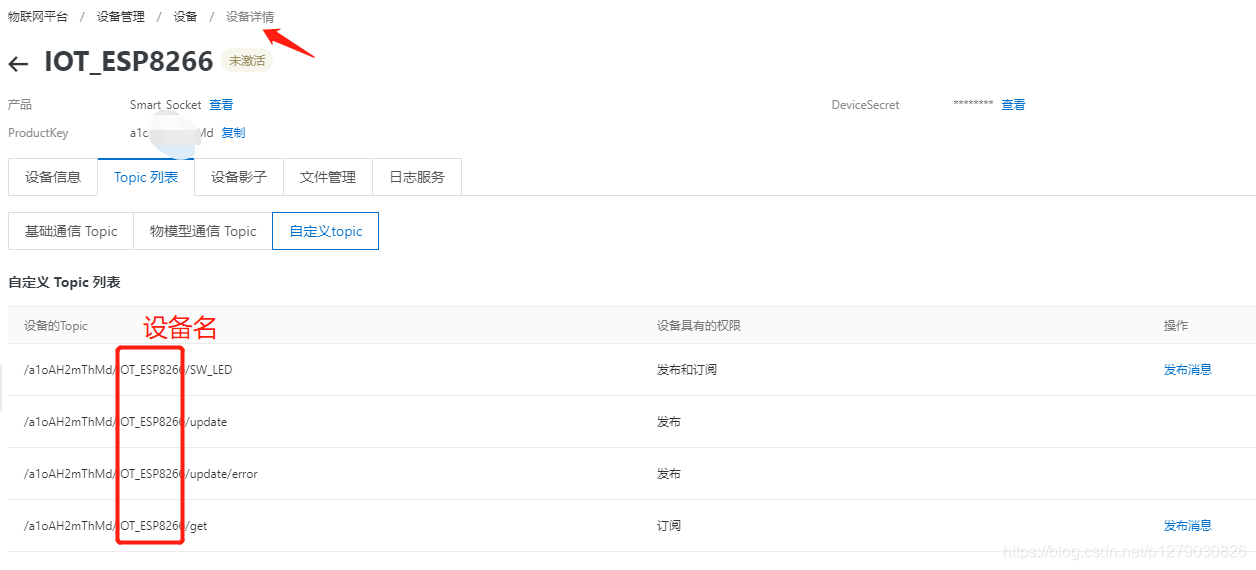

3、设备（ESP8266）订阅 topic：/{ProductKey}/IOT_ESP8266/SW_LED

4、设备接收到消息

设备上报消息到 数据源，通过该规则转发到 目的地，使用mqtt.fx软件订阅topic查看消息。

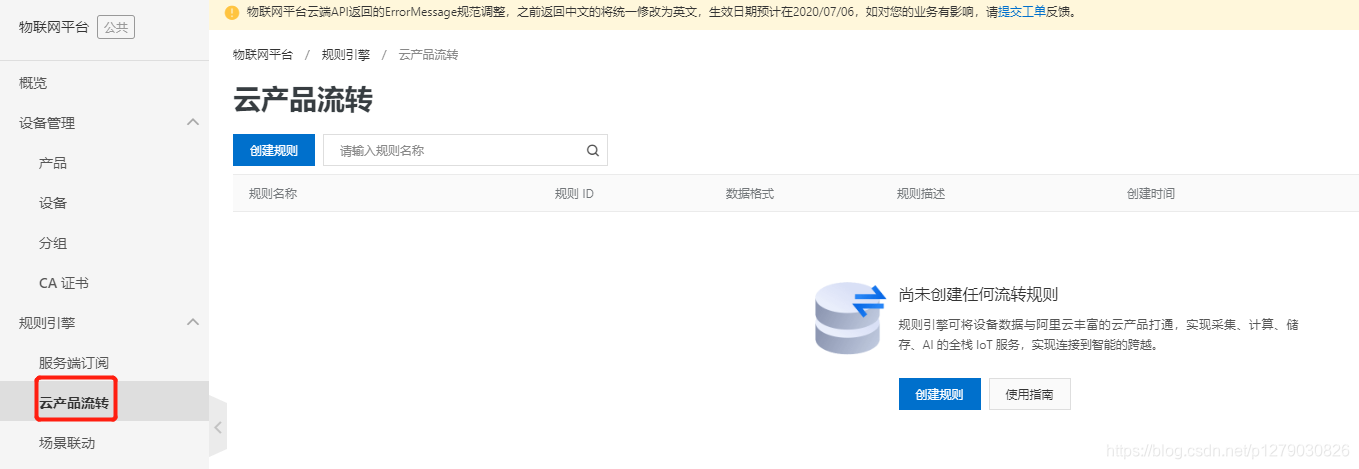

1、进入“规则引擎-云产品流转”

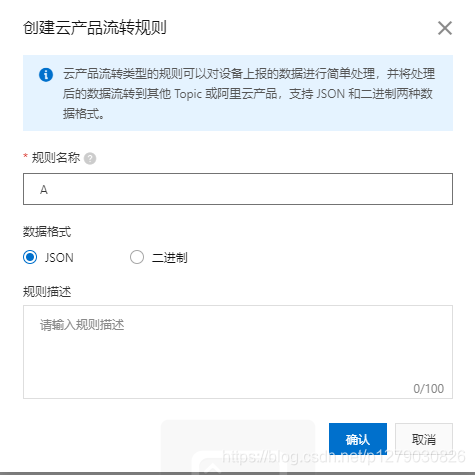

2、新建规则

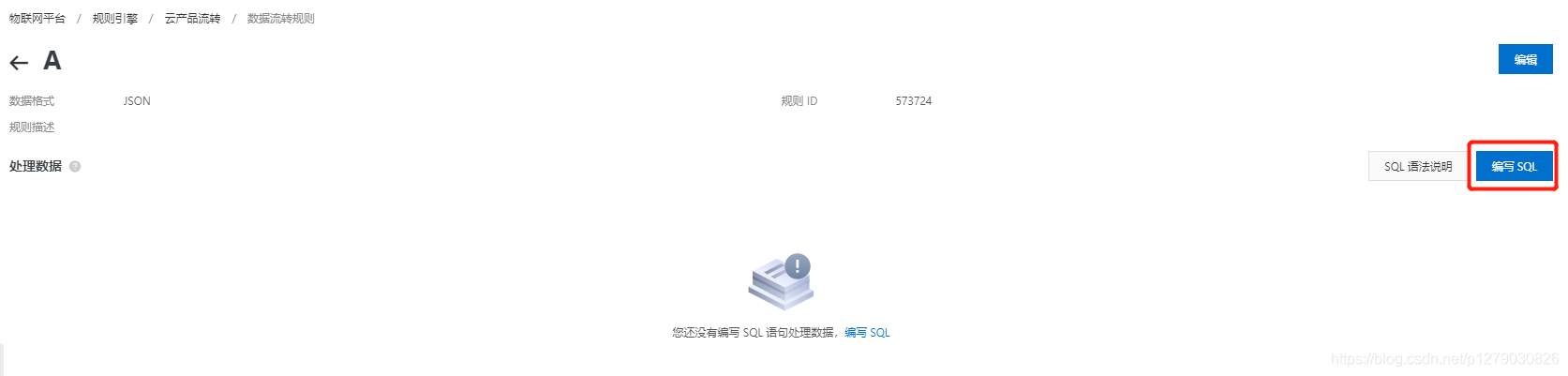

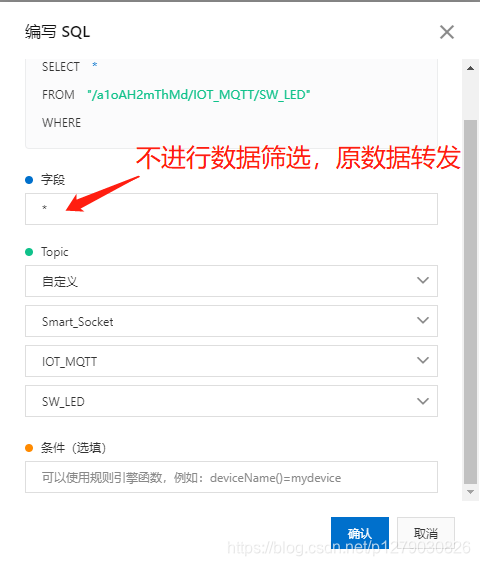

3、添加数据源 topic

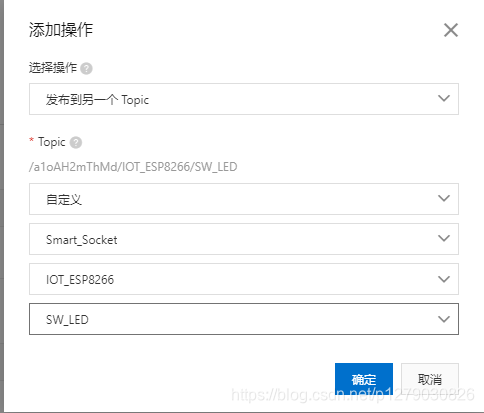

4、添加目的地 topic

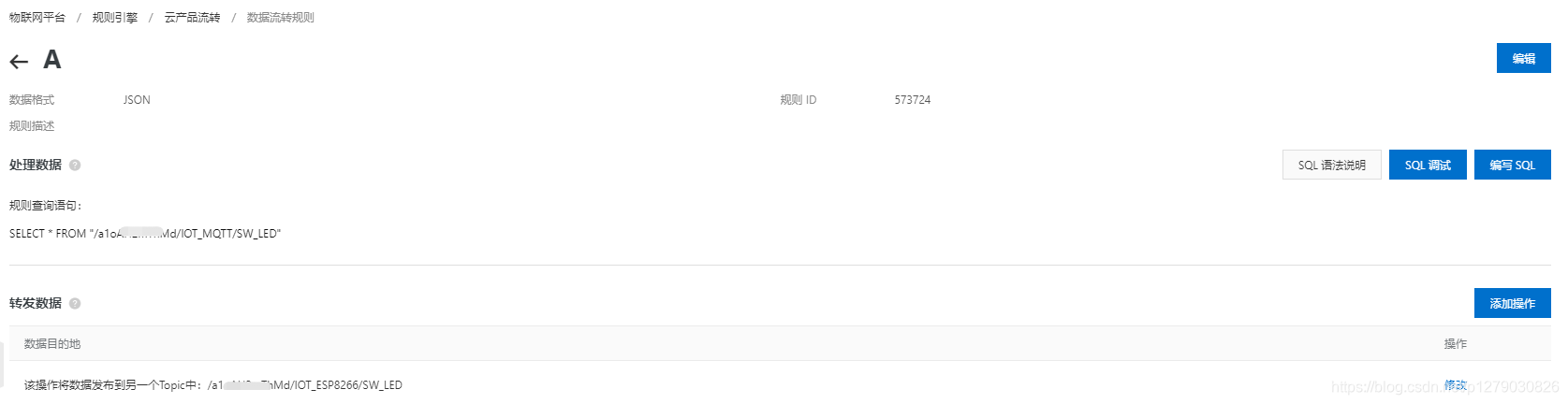

5、规则创建完成

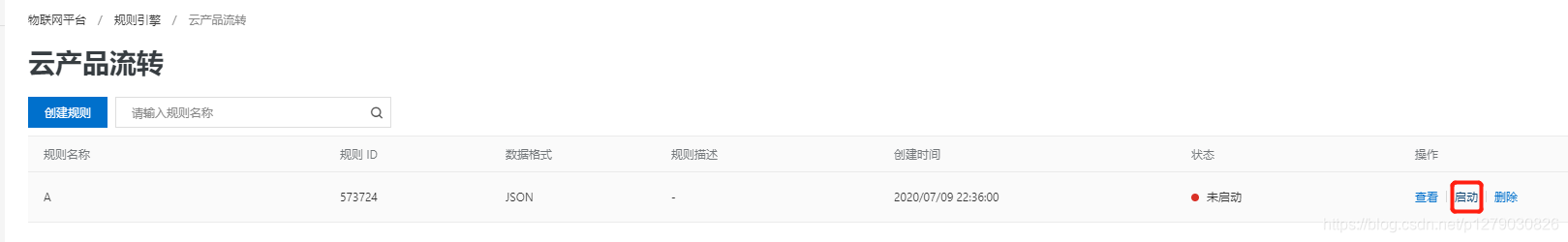

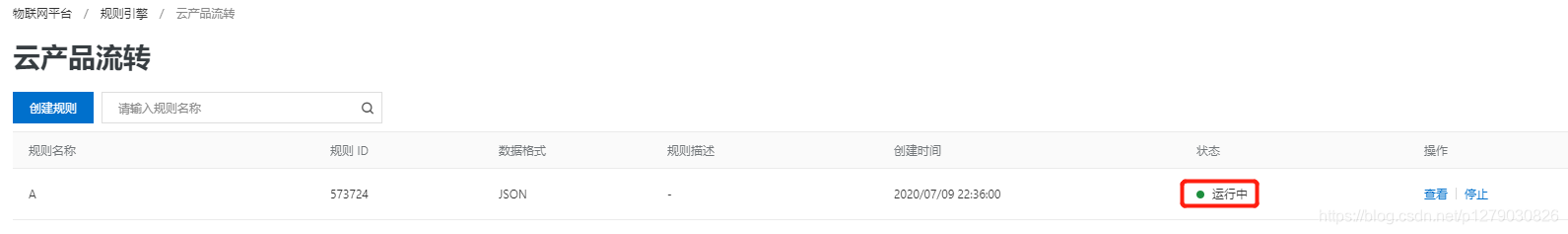

6、启动规则



设备端设置：

一、连接参数简介

1、域名和三元组

连接域名：

公共实例的连接域名为${YourProductKey}.iot-as-mqtt.${YourRegionId}.aliyuncs.com:1883。 其中：

• ${YourProductKey}：设备所属产品的的ProductKey。

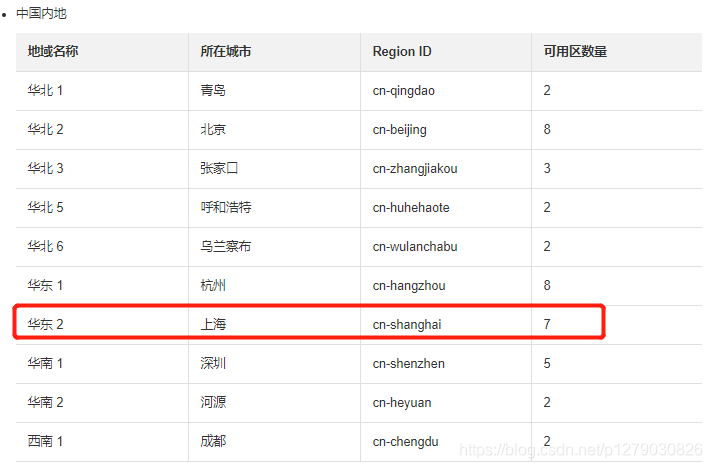

• ${YourRegionId}：区域节点ID，参见地域和可用区。

MQTT的CONNECT报文参数 ：

mqttClientId: clientId+"|securemode=3,signmethod=hmacsha1,timestamp=132323232|"
mqttUsername: deviceName+"&"+productKey
mqttPassword: sign_hmac(deviceSecret,content)

mqttPassword：sign签名需把提交给服务器的参数按字典排序后，根据signmethod加签。

content的值为提交给服务器的参数（ProductKey、DeviceName、timestamp和clientId），按照字母顺序排序， 然后将参数值依次拼接。

• clientId：表示客户端ID，建议使用设备的MAC地址或SN码，64字符内。
• timestamp：表示当前时间毫秒值，可以不传递。
• mqttClientId：格式中||内为扩展参数。
• signmethod：表示签名算法类型。支持hmacmd5，hmacsha1和hmacsha256，默认为hmacmd5。
• securemode：表示目前安全模式，可选值有2 （TLS直连模式）和3（TCP直连模式）。

示例：

假设clientId = 12345，deviceName = device， productKey = pk， timestamp = 789，signmethod=hmacsha1，deviceSecret=secret，那么使用TCP方式提交给MQTT的参数如下：

mqttclientId=12345|securemode=3,signmethod=hmacsha1,timestamp=789|
mqttUsername=device&pk
mqttPassword=hmacsha1("secret","clientId12345deviceNamedeviceproductKeypktimestamp789").toHexString();

加密后的Password为二进制转16制字符串，示例结果为：

FAFD82A3D602B37FB0FA8B7892F24A477F85****



2、生成mqtt密匙

mqttPassword 是结合DeviceSecret、ProductKey、DeviceName、timestamp和clientId 使用哈希算法加密的。

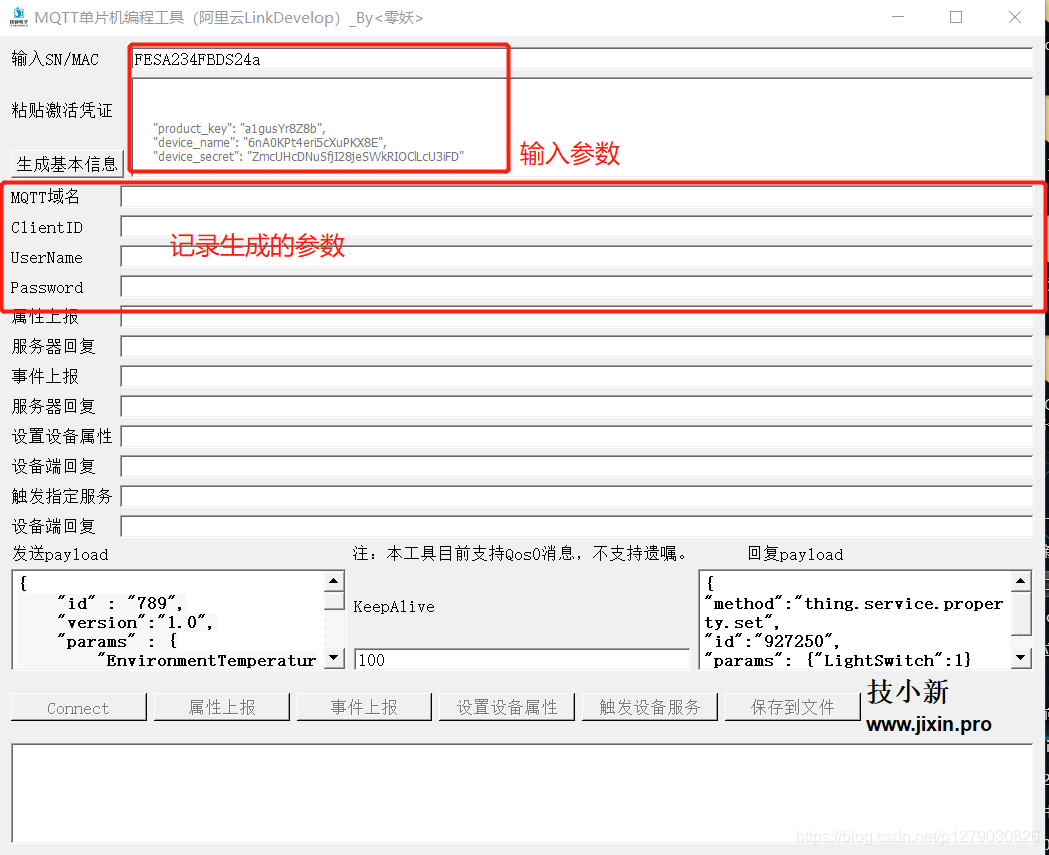

为了方便，直接使用以下工具进行计算（使用三元组生成对应参数）：



二、开发板程序调试

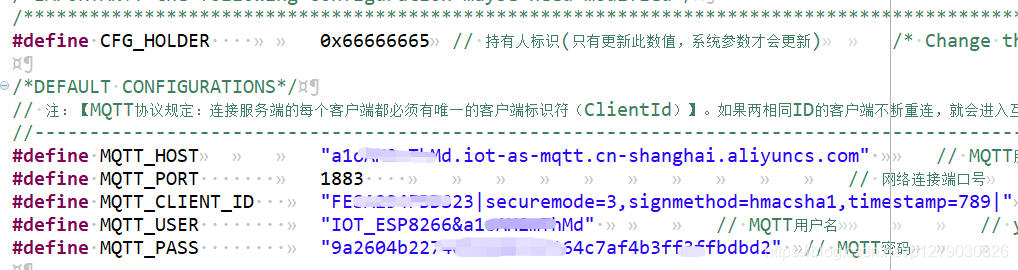

1、参数修改

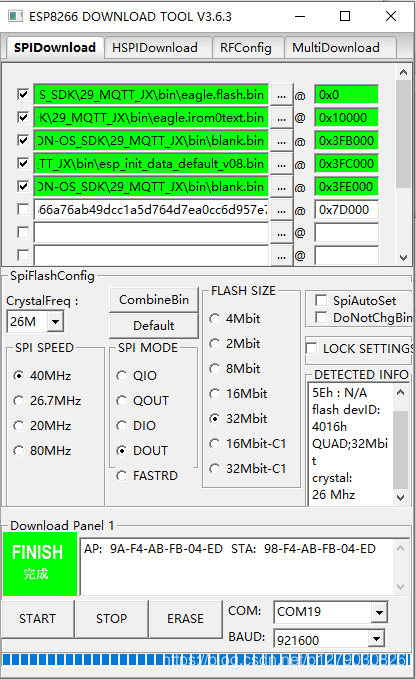

2、烧录



3、重启开发板查看调试信息



三、MQTT.fx软件调试

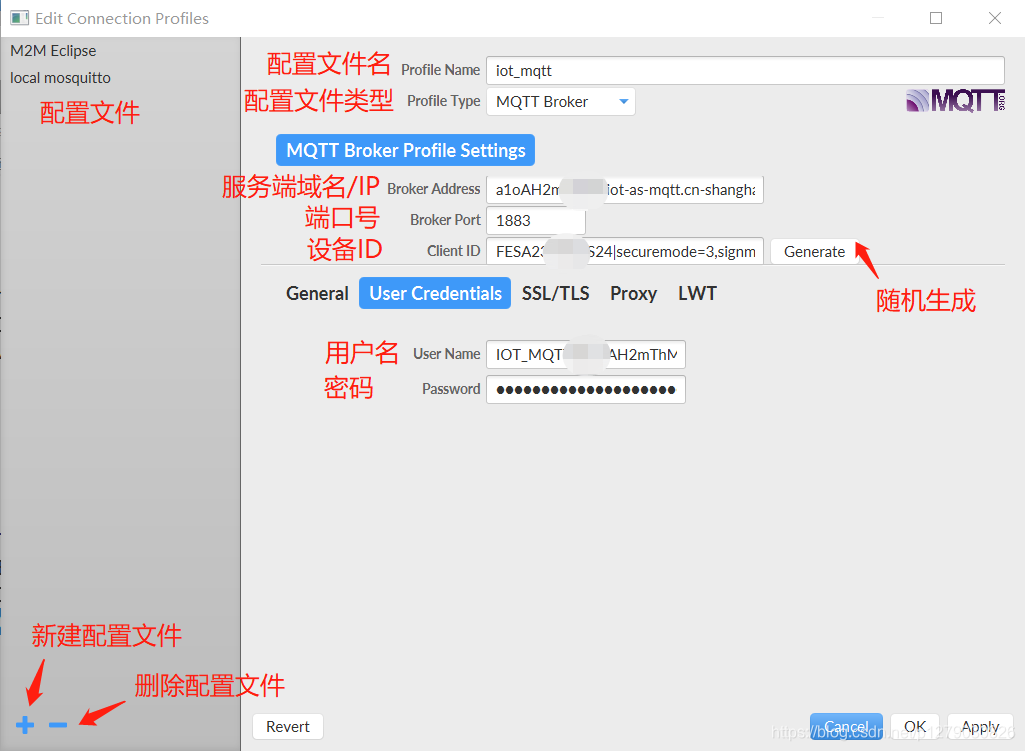

1、配置mqtt

2、点击”connect“连接平台成功

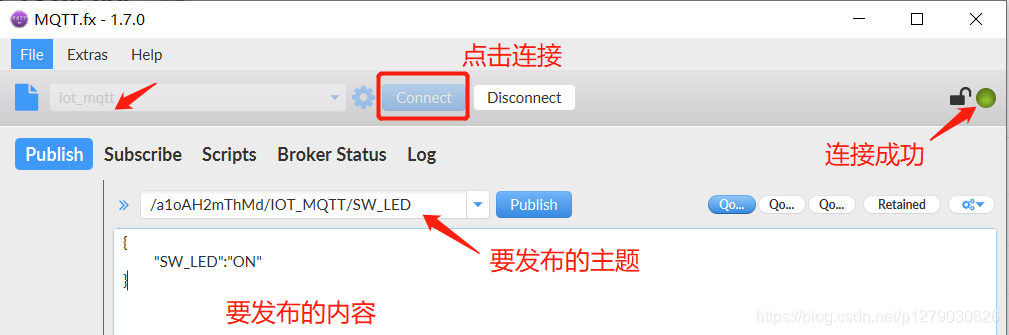

3、发布消息

（1）输入数据源 topic：/{ProductKey}/IOT_MQTT/SW_LED

（2）输入要发布的消息，json格式

（3）点击”Publish“发布消息

 4、查看开发板

（1）开发板LED亮

（2）调试信息收到订阅主题的消息
