800G 112Gb/S（III）, Terabit Ethernet – What? (Part3)

围绕"800G/112G PAM4/OSFP/QSFPDD"以太网接口的测试实践和创新进行展开

• 第一部分Terabit Ethernet – Why? 中讨论了推动太比特以太网发展的商业驱动因素

为什么要搞800G 112Gb/S（I）, Terabit Ethernet – Why? (Part1)_专注有线以太网性能测试--丹麦信雅纳网络（Xena Networks）-CSDN博客

• 第二部分Terabit Ethernet – How? 中围绕讨论了新的太比特以太网解决方案的技术驱动因素

800G 112Gb/S（II）, Terabit Ethernet – How? (Part2)_专注有线以太网性能测试--丹麦信雅纳网络（Xena Networks）-CSDN博客

• 在这个第三部分Terabit Ethernet - What？[What we offer]中将围绕讨论信雅纳（Xena）在800G以太网测试技术上的一些尝试与创新实践
• 后续将推出第四部分 Terabit Ethernet- Where?围绕讨论"224Gb/S，1.6TbE，相干共封装光学(CPO)"发展趋势

从56G PAM4迈入112G PAM4，从400G迈入800G

Xena Valkyrie测试平台

基于FPGA的测试解决方案

Valkyrie测试平台是基于FPGA开发的测试解决方案，提供灵活的后期协议扩展性升级支持

速率接口全覆盖10M~800G

提供传统的10/100/1000M, 2.5G/5G/10G

新兴的汽车以太网BASE-T1接口

10/25/40/50/100G高速接口

100/200/400G 56G PAM4接口

800G 112G PAM4接口

完整支持了10M~800G各种可插拔接口速率

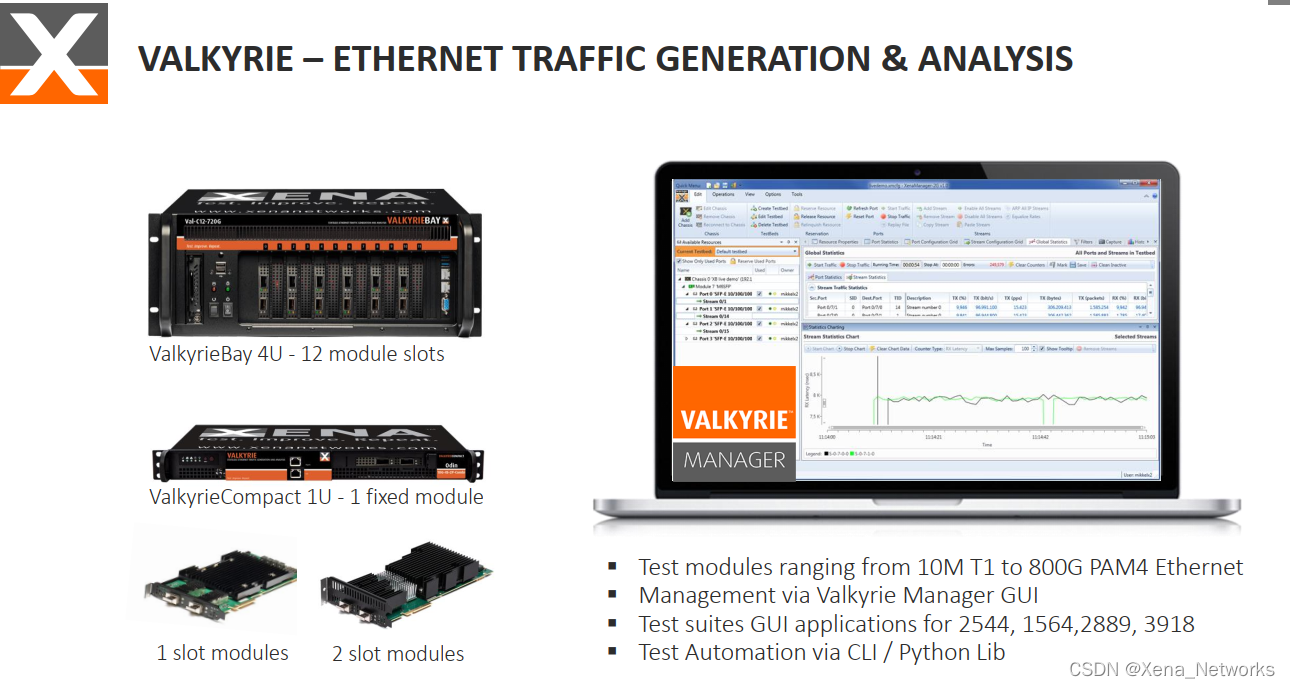

机箱加测试板卡的模块化设计

20余种不同测试板卡满足不同接口/不同速率的测试

1U，7KG便携机箱，满足AE团队外带场景验证

4U，12槽位可扩展高密度机箱满足大规模性能验证

全套图形化测试软件支持和API开发支持

提供基于Windows的图形化管理软件，并提供Linux系统下的管理插件支持

提供全套基于TCP/IP的API，RestFUL管理接口

提供RFC基准性能评估套件

 Xena Thor-400G和Freya-800G

Thor-400G测试仪

Thor-400G提供NRZ和PAM4双调制方式的支持，在芯片设计验证，光模块开发，交换机开发验证，电信运营商和云服务商的规模化组网验证测试等多类测试场景下展现了其魅力，在与用户Finisar，Accelink，AOI，Cadence，Marvell，Intel，Inphi，Amphenol，CredSemi，HPE，Microchip，Cisco，Huawei，Juniper，AT&T，Ruijie，Verizon，Facebook，Google等头部厂商的使用场景中，我们也在不断学习，不断进步，不间断的开发新的产品功能，以满足不同用户的测试场景需求。

Freya-800G测试仪

Thor-400G的用户经验积累为Freya-800G的产品功能规划提供了坚实基础，Freya-800G 112G产品延续了Thor-400G 56G的功能特性和易用性，为800G测试提供技术支撑



OSFP接口与QSFPDD接口

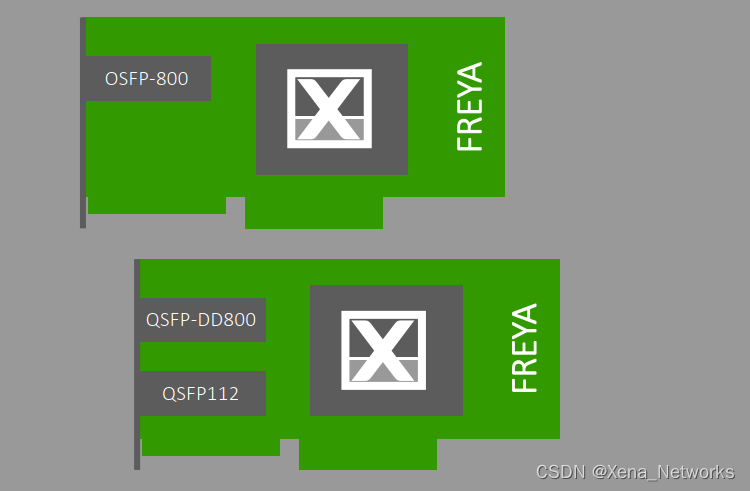

Freya-800G测试板卡提供两个版本的硬件支持

满足QSFPDD800和OSFP800不同接口

提供1x800GE, 2/1x400GE, 4/2x200GE, 8/4x100GE等多种端口配置模式

QSFPDD800版本提供了两个笼子进行扩展

单个4U机箱上支持6x800G，提供4.8TbE测试能力

支持256个机箱“级联”扩展



通用管理接口CMIS4.0/5.0一致性验证

加载或保存MSA文件
模拟可插拔光模块的完整寄存器映射
Read/Write单个模块寄存器
拉伸I2C的速率
驱动PIN脚控制信号
状态机时序转换的顺序测试

Layer1物理层性能验证（PMA/PCS/PRBS）

PRBS非成帧码流测试
Skew insertion
Lane swap
Skew measurements
Lane swap detection
RS-FEC Statistics
Pre-FEC/Post-FEC

Layer23真实的线速以太网业务测试（MAC/IP/TCP/UDP）

IPv4/IPv6/MAC以太网数据报文构建
56Byte~16K不同报文长度支持/Random报文
线速报文能力Traffic load 100%
收发报文统计Transmit Statistics/Receive Statistics
延迟抖动分析Latency & Jitter

大规模组网系统级性能测试（IGMP/QoS/QoE/SLA）

RFC2544 吞吐量/丢包率/延迟抖动/背靠背
RFC2889 地址容量/地址学习能力/拥塞处理/错误过滤
RFC3918 组播性能
Y.1564 QoS/SLA性能评估

兼容性和互通性验证（AN/LT/Benchmarking）

AN/LT Auto-Negotiation/Link-Training/自协商和链路学习

负面压力测试（PPM频偏/Error Injection错误注入/PCS误码注入/告警插入）

Local Fault/Remote Fault告警插入
Bit Error错误注入
PMA层误码注入
FCS/Checksum err业务错误注入

产品荣誉

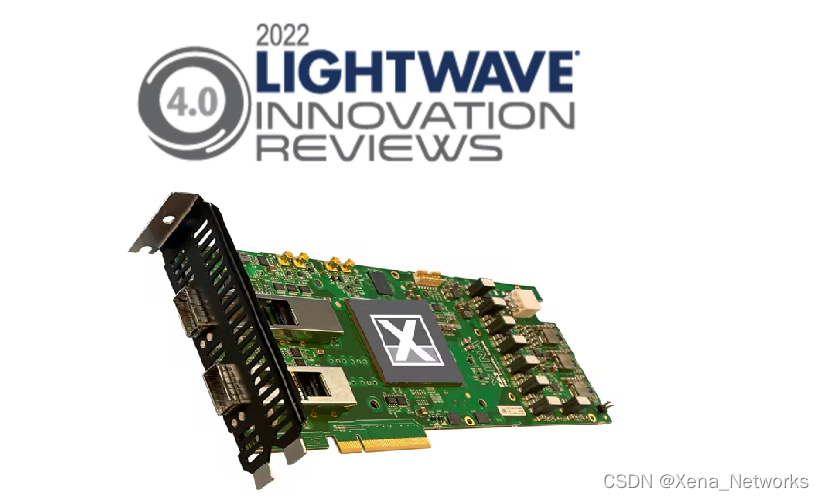

Lightwave光波创新奖高分推荐

---

https://www.lightwaveonline.com/test/design-manufacturing/article/14233267/xena-networks-valkyrie-freya-800gbps-ethernet-tga-platform

Xena’s flagship Valkyrie Ethernet Traffic Generation and Analysis (TGA) Platform is a cost-effective test solution for evaluating the performance, unctionality, and conformance of Layer 2-3 stateless Ethernet devices. Valkyrie is one of very few platforms capable of generating Ethernet traffic up to the new maximum of 800 Gbps. This capability is achieved with Xena’s new “Freya” test module which uses 112-Gbps SerDes PAM4 to achieve the rate of 800 Gbps. Freya is already being tested by large NEMs and chip manufacturers and will be generally available early in 2022.

Judge’s Comment: “Ethernet testing has become a nightmare scenario with so many different protocols and signaling types to test. The ability to create full Ethernet payloads at Layers 1, 2, and 3 is a great feature.”



---
