LLVM理论篇之编译器中端

1、简述

编译器中端所进行的工作是在前端的基础上，先将整个语法树转换为中间代码，再通过进行一系列优化遍（pass）对程序生成的中间代码（IR）进行优化，包括中间代码生成和中间代码优化两个部分。

2、中间代码生成

在讲中间代码生成之前，要先明白中间代码是什么。

LLVM中间表示有三种格式：

（1）在内存中的编译中间语言；

（2）硬盘上存储的二进制中间语言，以.bc文件保存

（3）可读的中间代码格式，以.ll文件保存

LLVM 中间代码结构包括四个部分：

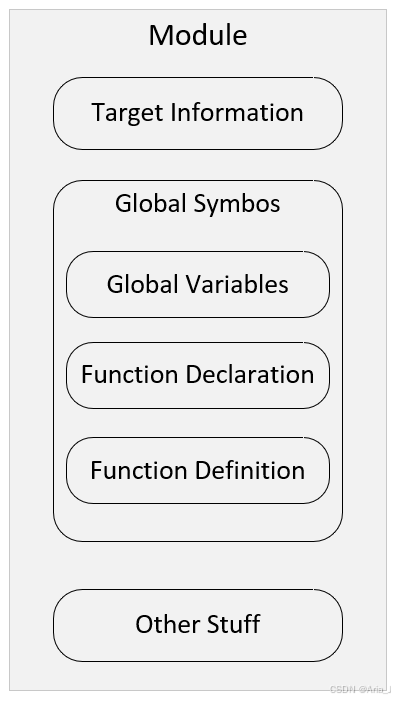

（1）模块（Module）是LLVM IR的顶层容器，对应于编译器前端的每个翻译单元。每个模块由目标机器信息、全局符号（全局变量和函数）及元信息组成。

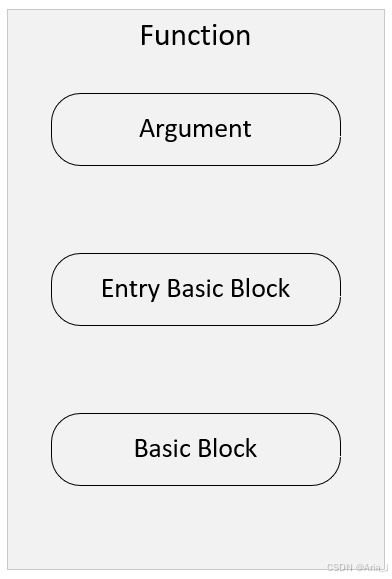

（2）函数（Function）就是编译语言中的函数，包括函数签名和若干个基本块，函数内的第一个本块叫入口基本块（entry）。

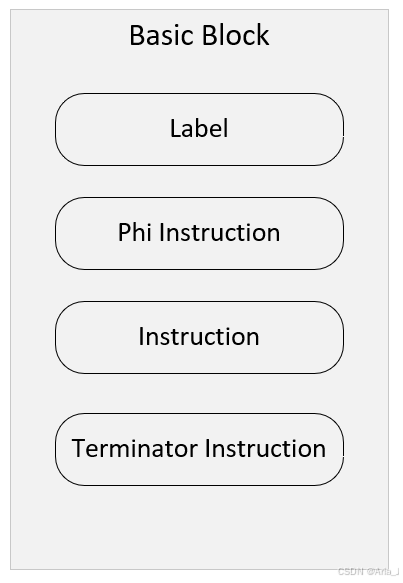

（3）基本块（BasicBlock）是一组顺序执行的指令集合，只有一个入口和一个出口，非头尾指令执行时不会违背顺序跳转到其他指令上去。每个基本块最后一条指令一般是跳转指令（跳转到其它基本块上），函数内最后一个基本块的最后一条指令是函数返回指令。

（4）指令（Instruction）是LLVM IR中的最小可执行单元。

3、中间代码优化

代码优化阶段的任务是对中间代码进行变换或者改造，目的是使生成的代码更为高效。LLVM中优化器opt可对中间代码实施优化，常见的有删除公共子表达式、循环优化、复写传播、无用赋值的删除等。

-O优化选项用以控制编译器在对程序编译时的优化级别，常用的有-O0、-O1、-O2、-O3、-Ofast，不同优化选项对应的优化选项：

选项	所包含的优化选项
-O1	在-O0的基础上添加-instcombine、-simplifycfg、-loops、-loop-unroll等
-O2	在-O1的基础上添加-inline、-fvectorize、-fslp-vectorize等
-O3	在-O2的基础上添加-aggressive-instcombine、-callsite-splitting、-domtree等
-Ofast	在-O3的基础上添加-fno-signed-zeros、-freciprocal-math、-ffp-contract=fast、-menable-unsafe-fp-math、-menable-no-nans、-menable-no-infs、-mreassociate、-fno-trapping-math、-ffast-math、-ffinite-math-only等。

4、示例讲解

编写示例文件test.c，内容如下:

#include <stdio.h>

#define N 1024

int main()

{

  int a,b,c;

  a = 2;

  b = 4;

  c = a + b * 3;

  print("%d\n", c);

  return 0;

}

这是一个简单计算的程序，用来演示中间代码生成的过程。通过中间代码生成的相关编译选项，来生成LLVM的该文件的中间代码。

（1）源代码生成.ll形式的可读中间代码

使用命令

clang -emit-llvm -S test.c -o test.ll

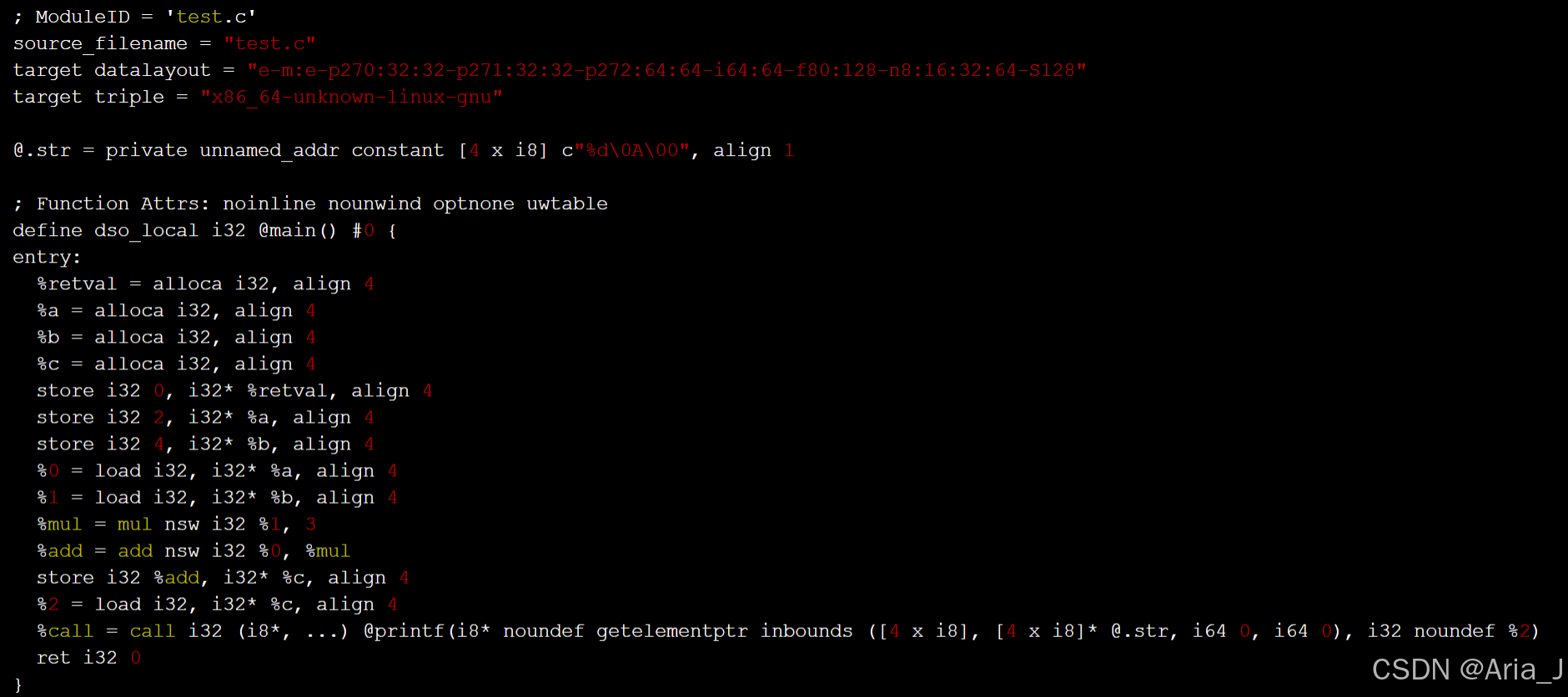

得到结果test.ll

（2）源代码生成.bc形式的字节码

使用命令：

clang -emit-llvm -c test.c -o test.bc

生成的.bc文件是不可读的字节码，这里就不展示了

（3）中间代码的转换

将.ll文件转成.bc文件：

llvm-as test.ll -o test.bc

将.bc文件转成.ll文件：

llvm-dis test.bc -o test.ll
