先参照《树莓派i2c总线使用 及 i2c-tools python-smbus 的安装》打开i2c总线。

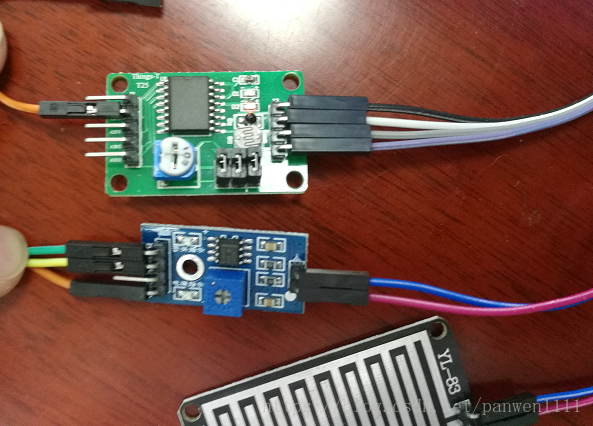

接线照片

上面是PCF8591，下面是雨滴模块使用模拟信号测试

模块接线说明



 左边 AOUT 芯片DA输出接口

       AINO 芯片模拟输入接口0 （接雨滴模块AO）

       AIN1 芯片模拟输入接口1

       AIN2 芯片模拟输入接口2

       AIN3 芯片模拟输入接口3

  右边 SCL  IIC时钟接口  （接树莓派 I2C1 SCL口）
