PCF8591 的通信接口是 IIC协议，编程需要对 PCF8591 进行初始化。

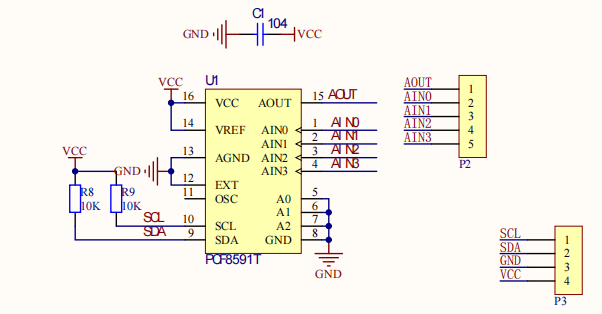

PCF8591接线原理图：

  1.  AIN0 ~ AIN3 : 模拟信号的4个输入端口
  2. A0 ~ A2 : 芯片地址低三位。
  3. VDD、GND : 电源、地。(电源电压2.5~6V)
  4. SDA、SCL : IIC总线数据、时钟线。
  5. OSC  : 外部时钟输入端，内部时钟输出端。
  6. EXT : 内部、外部时钟选择线，使用内部时钟时EXT接地。
  7. AGND : 模拟信号地。
  8. VREF : 基准电源端。（内部转换使用)
  9. AOUT : D/A（数字转模拟信号）转换的模拟输出端。

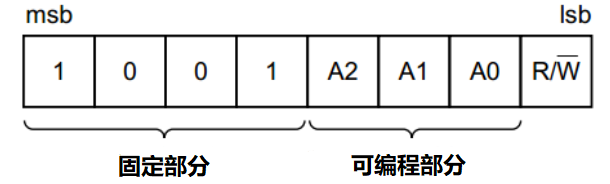

PCF8591地址字节：

  1.  高4位 固定是 1001；
  2. 低三位 是 A2，A1，A0，在电路中我们直接接地；R/W作为读写功能。

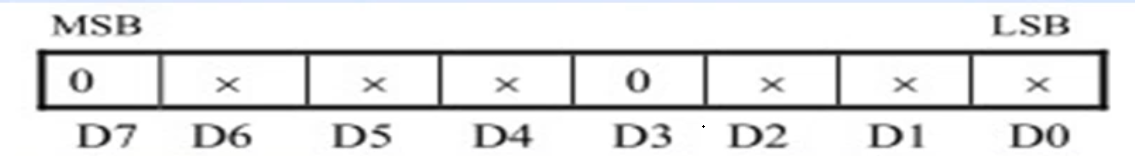

PCF8591控制字节：

 控制字节用于控制 PCF8591 的功能。控制寄存器的所有位在上电复位时被复位为 0 ;

其中

D3 位和 D7 位是固定的 0，是为芯片以后扩展功能用的。

D1、D0 ：这两位是4路A/D通道编号，也就是 AIN0 ~ AIN3 。00 通道0，01 通道1，10 通道2，11 通道3。


D2：是自动增量标志位。设置为1时，模块在采集完通道0数据后继续采集通道1、通道2、通道3。设置单路采集时需要置0。


D5、D4：模拟量输入选择:00为四路单端输入、01为三路差分输入、10为单端与差分配合输入、11为两路差分输入。参考下图。


D6 ：D/A是数字转模拟信号输出使能控制位(有效位为1)。我们用的一般是A/D转换，默认为0。

代码部分：

          /***********************************主程序代码************************************/

/*****************************main.c 文件程序源代码******************************/
#include <reg52.h>
#include "LCD1602.h"
#include "IIC.h"

bit flag300ms = 1;		 //300ms 定时标志

unsigned char T0RH = 0;  //T0 重载值的高字节
unsigned char T0RL = 0;  //T0 重载值的低字节

void ConfigTimer0(unsigned int ms);
unsigned char GetADCValue(unsigned char chn);
void ValueToString(unsigned char *str, unsigned char val);

void main()
{
    unsigned char val;
    unsigned char str[10];

    EA = 1; 			//开总中断
    ConfigTimer0(10);   //配置 T0 定时 10ms
    LCD_Init(); 		//初始化液晶
    LCD_ShowString(1, 2, "AIN0 AIN1 AIN3"); //显示通道指示

     while (1)
	{

        if (flag300ms)
		{
            flag300ms = 0;

			//显示通道 0 的电压
            val = GetADCValue(0); 			//获取 ADC 通道 0 的转换值
            ValueToString(str, val); 		//转为字符串格式的电压值
            LCD_ShowString(2, 2, str); 		//显示到LCD1602上

            //显示通道 1 的电压
            val = GetADCValue(1);
            ValueToString(str, val);
            LCD_ShowString(2, 7, str);

            //显示通道 3 的电压
            val = GetADCValue(3);
            ValueToString(str, val);
            LCD_ShowString(2, 12, str);
        }
    }
}

/* 读取当前的 ADC 转换值，chn-ADC 通道号 0~3 */
unsigned char GetADCValue(unsigned char chn)
{
    unsigned char val;
    I2CStart();
    if (!I2CWrite(0x48<<1))		//寻址 PCF8591，如未应答，则停止操作并返回 0
	{
        I2CStop();
        return 0;
    }
    I2CWrite(0x40|chn); 		//写入控制字节，选择转换通道
    I2CStart();
    I2CWrite((0x48<<1)|0x01); 	//寻址 PCF8591，指定后续为读操作
    I2CReadACK(); 				//先空读一个字节，提供采样转换时间
    val = I2CReadNAK(); 		//读取刚刚转换完的值
    I2CStop();
    return val;
}

/* ADC 转换值转为实际电压值的字符串形式，str-字符串指针，val-AD 转换值 */
void ValueToString(unsigned char *str, unsigned char val)
{
    val = (val*50) / 255;	  //电压值=转换结果*5.0V/255，式中的 50 隐含了一位十进制小数
    str[0] = (val/10) + '0';  //整数位空字符
    str[1] = '.'; 			  //小数点
    str[2] = (val%10) + '0';  //小数位空字符
    str[3] = 'V'; 			  //电压单位
    str[4] = '\0'; 			  //结束符
}

/* 配置并启动 T0，ms-T0 定时时间 */
void ConfigTimer0(unsigned int ms)
{
    unsigned long tmp; 				//临时变量
    tmp = 11059200 / 12; 			//定时器计数频率
    tmp = (tmp * ms) / 1000; 		//计算所需的计数值
    tmp = 65536 - tmp; 				//计算定时器重载值
    tmp = tmp + 12; 				//补偿中断响应延时造成的误差
    T0RH = (unsigned char)(tmp>>8); //定时器重载值拆分为高低字节
    T0RL = (unsigned char)tmp;
    TMOD &= 0xF0; 					//清零 T0 的控制位
    TMOD |= 0x01; 					//配置 T0 为模式 1
    TH0 = T0RH; 					//加载 T0 重载值
    TL0 = T0RL;
    ET0 = 1; 						//使能 T0 中断
    TR0 = 1; 						//启动 T0
}

/* T0 中断服务函数，执行 300ms 定时 */
void InterruptTimer0() interrupt 1
{
    static unsigned char tmr300ms = 0;
    TH0 = T0RH; 						//重新加载重载值
    TL0 = T0RL;
    tmr300ms++;
    if (tmr300ms >= 30)				    //定时 300ms
	{
        tmr300ms = 0;
        flag300ms = 1;
    }
}



          /***************************LCD1602.c 文件程序源代码*****************************/

/*****************************LCD1602显示代码************************/
#include <REGX52.H>

//注意：LCD1602只有2行16列 不能超出范围
//LCD_Init();                    LCD初始化
//LCD_ShowChar(1,1,'A');         1行1列显示一个字符
//LCD_ShowString(1,3,"hello");   1行3列显示字符串
//LCD_ShowNum(1,9,123,3);        1行9列显示十进制数字 3位 显示数字超出位数最高位消失，多于则最高位补0
//LCD_ShowSignedNum(1,13,-66,2); 1行13列显示有符号十进制数字 2位 位数不包含符号
//LCD_ShowHexNum(2,1,0xA8,2);    显示十六进制数字 A8
//LCD_ShowBinNum(2,4,0xAA,8);    显示二进制数字  10101010


//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

     /**********************************IIC.c 文件程序源代码***************************************/

/******************************I2C.c 文件程序源代码******************************/
#include <reg52.h>
#include <intrins.h>
#define I2CDelay() {_nop_();_nop_();_nop_();_nop_();}

sbit I2C_SCL = P3^7;
sbit I2C_SDA = P3^6;

/* 产生总线起始信号 */
void I2CStart()
{
    I2C_SDA = 1; //首先确保 SDA、SCL 都是高电平
    I2C_SCL = 1;
    I2CDelay();
    I2C_SDA = 0; //先拉低 SDA
    I2CDelay();
    I2C_SCL = 0; //再拉低 SCL
}

/* 产生总线停止信号 */
void I2CStop(){
    I2C_SCL = 0; //首先确保 SDA、SCL 都是低电平
    I2C_SDA = 0;
    I2CDelay();
    I2C_SCL = 1; //先拉高 SCL
    I2CDelay();
    I2C_SDA = 1; //再拉高 SDA
    I2CDelay();
}

/* I2C 总线写操作，dat-待写入字节，返回值-从机应答位的值 */
bit I2CWrite(unsigned char dat)
{
    bit ack;						    //用于暂存应答位的值
    unsigned char mask; 		 		//用于探测字节内某一位值的掩码变量

    for (mask=0x80; mask!=0; mask>>=1)	//从高位到低位依次进行
	{
        if ((mask&dat) == 0)			//该位的值输出到 SDA 上
            I2C_SDA = 0;
		else
            I2C_SDA = 1;

        I2CDelay();
        I2C_SCL = 1; 			//拉高 SCL
        I2CDelay();
        I2C_SCL = 0; 			//再拉低 SCL，完成一个位周期
    }

    I2C_SDA = 1; 				//8 位数据发送完后，主机释放 SDA，以检测从机应答
    I2CDelay();
    I2C_SCL = 1; 				//拉高 SCL
    ack = I2C_SDA; 				//读取此时的 SDA 值，即为从机的应答值
    I2CDelay();
    I2C_SCL = 0; 				//再拉低 SCL 完成应答位，并保持住总线
    //应答值取反以符合通常的逻辑：
    //0=不存在或忙或写入失败，1=存在且空闲或写入成功
    return (~ack);
}

/* I2C 总线读操作，并发送非应答信号，返回值-读到的字节 */
unsigned char I2CReadNAK()
{
    unsigned char mask;
    unsigned char dat;

    I2C_SDA = 1; 							//首先确保主机释放 SDA
    for (mask=0x80; mask!=0; mask>>=1)		//从高位到低位依次进行
	{
        I2CDelay();
        I2C_SCL = 1; 						//拉高 SCL
        if(I2C_SDA == 0)					//读取 SDA 的值
            dat &= ~mask; 					//为 0 时，dat 中对应位清零
		else
            dat |= mask; 					//为 1 时，dat 中对应位置 1
        I2CDelay();
        I2C_SCL = 0; 						//再拉低 SCL，以使从机发送出下一位
    }

    I2C_SDA = 1;			//8 位数据发送完后，拉高 SDA，发送非应答信号
    I2CDelay();
    I2C_SCL = 1; 		    //拉高 SCL
    I2CDelay();
    I2C_SCL = 0; 			//再拉低 SCL 完成非应答位，并保持住总线
    return dat;
}

/* I2C 总线读操作，并发送应答信号，返回值-读到的字节 */
unsigned char I2CReadACK()
{
    unsigned char mask;
    unsigned char dat;

    I2C_SDA = 1;							 //首先确保主机释放 SDA
    for (mask=0x80; mask!=0; mask>>=1)		 //从高位到低位依次进行
	{
        I2CDelay();
        I2C_SCL = 1; 						//拉高 SCL
        if(I2C_SDA == 0)					//读取 SDA 的值
            dat &= ~mask; 					//为 0 时，dat 中对应位清零
		else
            dat |= mask; 					//为 1 时，dat 中对应位置 1

        I2CDelay();
        I2C_SCL = 0; 						//再拉低 SCL，以使从机发送出下一位
    }

    I2C_SDA = 0; 			//8 位数据发送完后，拉低 SDA，发送应答信号
    I2CDelay();
    I2C_SCL = 1; 			//拉高 SCL
    I2CDelay();
    I2C_SCL = 0; 			//再拉低 SCL 完成应答位，并保持住总线
    return dat;
}

【蓝桥杯单片机（12）】PCF8591AD转换模块
C_white_llj的博客
02-03 6023
看完学不会，你来打屎我，
单片机学习——ADC讲解（A/D转换、D/A转换）
不知何人的小屋
06-06 1万+
51单片机学习——中断系统51单片机学习——存储器详解（程序存储器、片内RAM、拓展RAM、EEPROM）51单片机学习——定时器/计数器51单片机——A/D转换更新ingA/D转换模块是单片机的高功能模块，用于对模拟信号进行数字转换，本文以STC8H8K64U单片机为例（原理与其他51单片机并无差别），该单片机A/D模块为16通道12位。本文主要摘录STC丁向荣《单片机微机原理与接口技术》。STC8H的这个单片机A/D转换模块输入通道有16个（通道越多，同时可以接收的模拟量就越多），分别为ADC0——AD
蓝桥杯——PCF8591模块（光敏输入）
weixin_62939723的博客
03-20 385
PCF8591中通道一模块
单片机PCF8591：信号的彼岸
最新发布
星光始终闪耀的博客
02-18 1344
PCF8591是八位的A/D和D/A转换器，通过I2C总线串行输入/输出，通过3个硬件地址（A0、A1、A2）引脚编址，具有4个模拟输入（AIN0~AIN3）通道，1个输出通道（AOUR：D/A转换输出端）和1个串行I2C总线接口。
数模转换模块PCF8591
chuannaoxuan4674的博客
07-22 809
介绍 有些传感器的输出值有模拟值，这样的数值是不可读的，如果想要把这些模拟值变为可读的，就必须要用到数模转化模块。 PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I2C总线接口。PCF8591的...
PCF8591(AD&DA转换芯片)
爱吃编程的苦
04-07 4043
1.Proteus 8 仿真器2.keil 5 编辑器。
IIC通信驱动PCF8591模块（ADC/DAC操作）
name_longming的博客
05-20 1万+
目录标题前言PCF8591有什么用ADC转换功能及其源码DAC输出功能及其源码具体例程 前言 PCF8591通过IIC进行通信 本章内容涉及到IIC通信相关知识，请在看之前，先阅读这篇文章 点我阅读 PCF8591有什么用 PCF8591是八位的A/D和D/A转换器，通过I2C总线串行输入/输出，并且通过3个硬件地址引脚编址，具有4个模拟输入通道，1个输出通道和1个串行I2C总线接口。3个地址引脚A0，A1和A2用于硬件编程地址。如图蓝桥杯仿真如下： A0，A1，A2是地址脚，通常有八种组合方式，即最
传感器自学笔记第二章——PCF8591 A/D模块
gongweidi的博客
06-20 2799
**## PCF8591 A/D模块** 作者:gwd 日期:2019.06.20 一：学习要点 读取A/D转换值时，理解手册容易出错，应该参考IIC选择/随机读取的“伪”写方式读取，先...
C51单片机IIC总线PCF8591 A/D转换代码实现
A/D转换器是将模拟信号转换成数字信号的电子设备。PCF8591的ADC部分拥有4个模拟输入通道，支持单端或差分输入，并具有可编程增益放大器（PGA）来调整输入信号的幅度。 #### 5. D/A转换器（DAC） D/A转换器是将数字...
pcf8591 A/D转换在51单片机中的应用示例
"该资源提供了一个使用51单片机进行ADC（模拟-to-数字转换）操作的程序示例，特别针对PCF8591 ADC模块采集语音信号的场景。程序涉及到中断服务、定时器配置以及数据转换后的处理。" 在51单片机系统中，ADC（模拟到...
PCF8591模块程序：C51单片机A/D D/A转换应用
标题《PCF8591模块程序.rar》和描述表明该压缩包内含PCF8591模块的程序，涉及到PCF8591这一具有I2C总线接口的模数/数模转换芯片，它能够实现8位A/D（模数转换）和D/A（数模转换）功能，具体包括4个模拟输入通道和1个...
A/D 转换模块电路AD9288测试电路原理图-电路方案
04-21
此电路非原创，转自edmondchao123，感谢分享！！！ 我只是将图片改成了电路图，方便使用，本电路用于示波器前端采样，非常详细，据原作者说，可以采集的信号频率可达200M， ADC采用9288BZT100,A/D 转换模块电路AD9288是采用了并行双通道独立 8 位、 高速采样 (100MHZ) 的 A/D 器件，速度快，价格相对便宜。 需要的小伙伴快来下载吧！
PCF8591 AD转换实验
07-12
PCF8591 AD转换实验 很不错的代码
PCF8591模块程序
05-15
PCF8591AD/DA的测试程序 采集4路信号把第三路的信号AD转换之后送到AOUT端变成DA控制LED灯的明亮变化
YL-40_AD模块资料_PCF8591模块
07-10
YL-40_AD模块资料_PCF8591模块，可以让大家明白YL-40_AD模块资料_PCF8591模块的用处，希望能帮到大家。
8051单片机Proteus仿真与开发实例-PCF8591(A/D)转换驱动仿真
视觉与物联智能
09-22 1311
PCF8591 ADC仿真 1、PCF8591简单介绍 PCF8591 是一款单芯片、单电源、低功耗 8 位 CMOS 数据采集设备，具有四个模拟输入、一个模拟输出和一个串行 I2C 总线接口。 三个地址引脚 A0、A1 和 A2 用于对硬件地址进行编程，允许使用多达 8 个连接到 I2C 总线的设备，而无需额外的硬件。其功能包括模拟输入多路复用、片上跟踪和保持功能、8 位模数转换和 8 位数模转换。 最大转换率由 I2C 总线的最大速度决定。 其引脚功能描述如下： 2、PCF8591仿真电路原理图
51单片机外围模块——A/D模数转换
热门推荐
cax1165
02-11 1万+
一、A/D转换器的主要技术指标 1、分辨率 ADC的分辨率是指使输出数字量变化一个相邻数码所需输入模拟电压的变化量。常用二进制的位数表示。例如12位ADC的分辨率就是12位，或者说分辨率为满刻度的1/(2^12)。 一个10V满刻度的12位ADC能分辨输入电压变化最小值是10V×1/(2^12 )=2.4mV。 2、量化误差 ADC把模拟量变为数字量，用数字量近似表示模拟量，这个过程称为量化。...
51单片机的A/D转换总结(XPT2046、PCF8591、内部集成AD转换器)
weixin_73497355的博客
06-10 1万+
总结了使用常见的AD转换芯片XPT2046、PCF8591进行AD转换，另外也简单介绍了内部集成AD转换的使用方法和配置流程。
评论 10
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
