一、题目

LM7805 输出电压、电压调整率、电流调整率以及输出纹波电压的研究。

二、仿真电路

电路如图1所示。集成稳压芯片采用 LM7805CT。

三、仿真内容

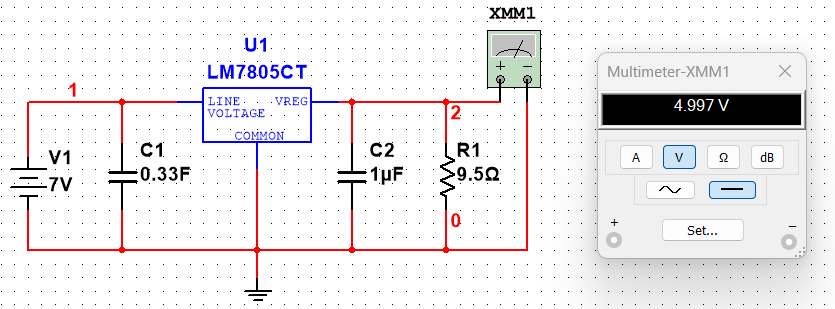

（1）测量图1（a）LM7805CT 的电压调整率，测量条件为 $I_{\scriptscriptstyle O}=500\,\textrm{mA}$ ， $7\,\textrm V\leq U_I\leq 25\,\textrm V$ 。

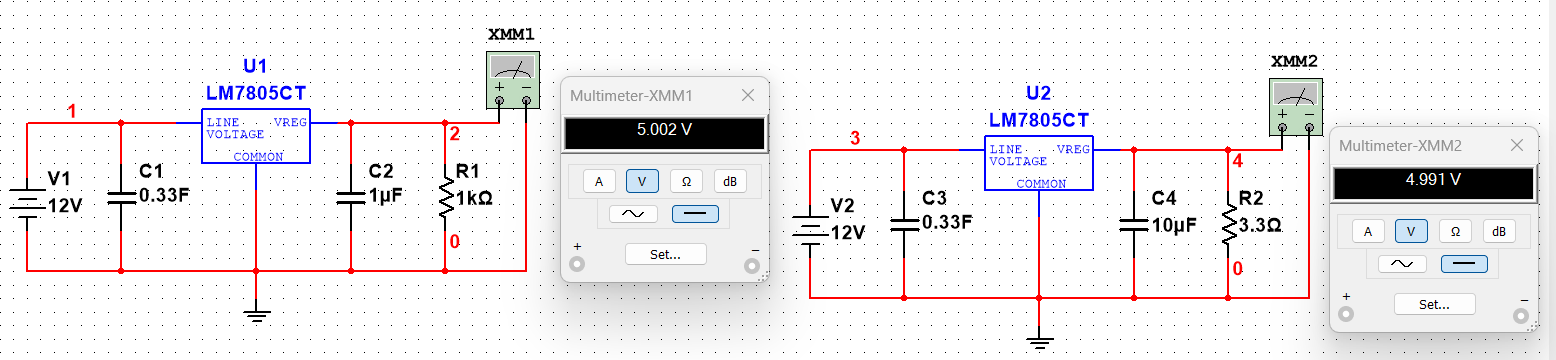

（2）测量图1（b）LM7805CT 的电流调整率，测量条件为 $5\,\textrm {mA}\leq I_{\scriptscriptstyle O}\leq1.5\,\textrm A$ 。

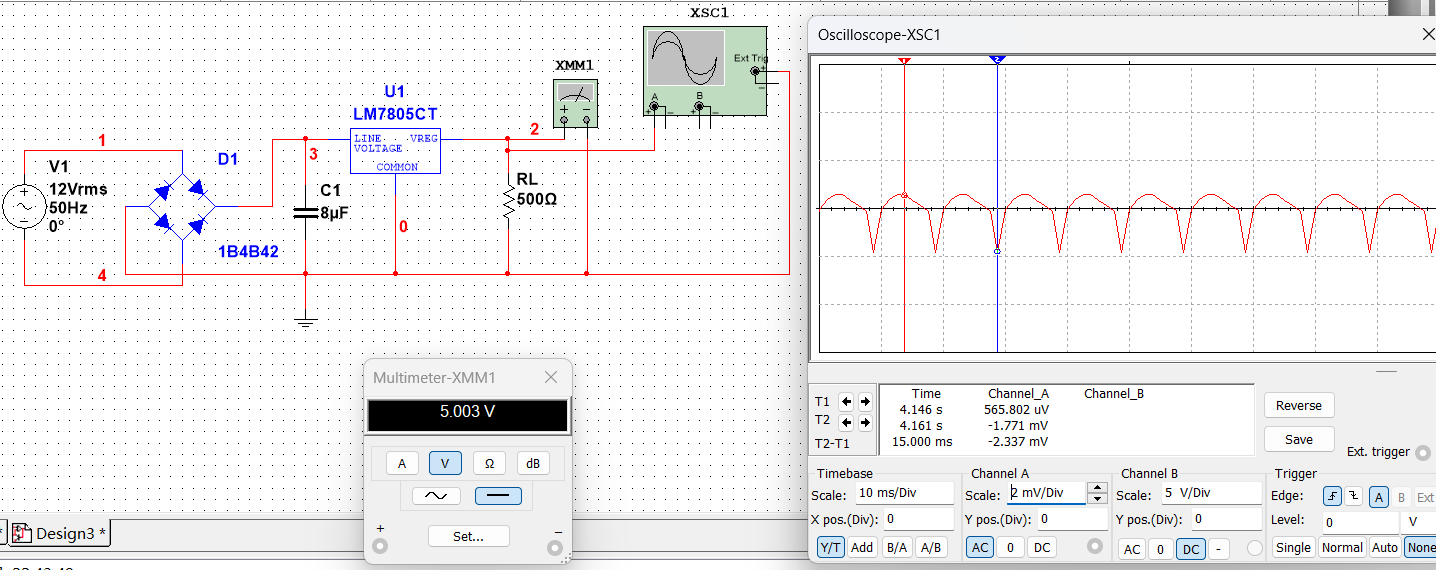

（3）观察图（c）输出纹波电压。

在这里插入图片描述 $(a)$ $(b)$ $(c)$ $图 1$

四、仿真结果

仿真结果如表1、表2所示。 $表1\,\,电压调整率仿真结果$

输入直流电压 V1/V	负载电阻 $R_L$ /Ω	直流电压表读数 $U_O$ /V	输出电流 $I_O$ /mA	电压调整率 $\Delta U_O$ /mV
7	9.5	4.997	526	4
25	9.5	5.001	526.4	4

$表2\,\,电流调整率仿真结果$

输入直流电压 V1/V	负载电阻 $R_L$ /Ω	直流电压表读数 $U_O$ /V	输出电流 $I_O$ /mA	电流调整率 $\Delta U_O$ /mV
12	1000	5.002	5.002	11
12	3.3	4.991	1512	11

纹波电压正向幅度为 0.566 mV，负向幅度为 1.771 mV。

五、结论

（1）在 $I_{\scriptscriptstyle O}=500\,\textrm {mA}$ 、 $7\,\textrm V\leq U_I\leq25\,\textrm V$ 的条件下，测得 LM7805CT 的电压调整率为 $4\,\textrm{mV}$ 。
（2）在 $5\,\textrm{mA}\leq I_{\scriptscriptstyle O}\leq1.5\,\textrm{A}$ 的条件下，测得 LM7805CT 的电流调整率为 $11\,\textrm{mV}$ 。
（3）图1（c）输出直流电压近似为 $5\,\textrm V$ ，纹波电压的大小受 $C_1$ 大小的影响， $C_1$ 越大，纹波越小。
