3.16 PowerBI报告可视化-散点图：用作散点图、气泡图、点阵图

加入 PowerBI自己学 知识星球：下载源文件，边学边练；遇到问题，提问交流，有问必答。

报告可视化的基本元素是点、线、面、体、颜色等。其中点图主要用于查看样本的分布情况，包括散点图、气泡图和点阵图。

1 散点图

用两个数字类型的度量值作为X轴和Y轴，样本在X轴和Y轴的对应值定位出一个具体的点。这样，样本的分布情况就一目了然了，配上四象限的话，一个样本点可能属于双高、双低、或者一高一低中的一个。

2 气泡图

气泡图比散点图多了一个度量值，在点的大小上展示。这样，每个点可以展示3个度量值。

3 点阵图

点阵图的X轴是维度，不要求是数字类型，Y轴展示度量值。如果不放图例，就是展示整体分布，类似于柱状图，只是用点来展示更容易查看分布情况；如果放了图例，可以查看不同图例的分布情况。

解决方案

在PowerBI中，微软原生的视觉对象散点图（Scatter Chart）集合了这三种图表样式。

举例1

用散点图和气泡图查看多个产品在增长率和达成率下的分布情况。

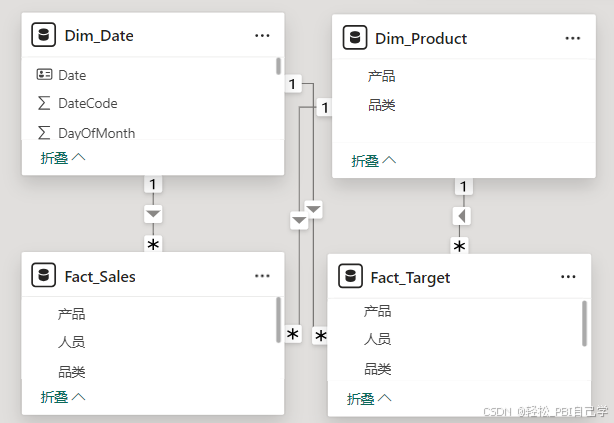

模型

度量值

Sales = SUM('Fact_Sales'[销售数量])

Target = SUM(Fact_Target[目标数量])

Sales_Ach% = DIVIDE([Sales],[Target])

Sales_Gr% =

VAR _vm_ly = CALCULATE([Sales], SAMEPERIODLASTYEAR(Dim_Date[Date]))

RETURN DIVIDE([Sales]-_vm_ly, _vm_ly)

操作步骤

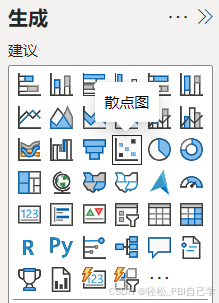

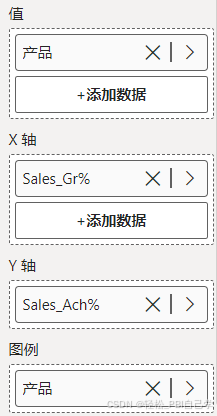

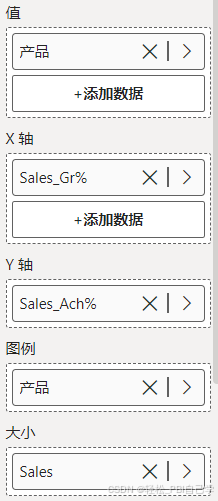

STEP 1 在画布中添加散点图并拖入字段，把增长率放入X轴，把达成率放入Y轴，把产品放入值。

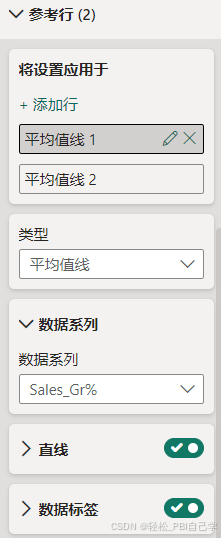

STEP 2 在格式窗格中，参考行（Reference Line：参考线）下面为2个数据系列分别添加平均值参考线，并打开数据标签开关。

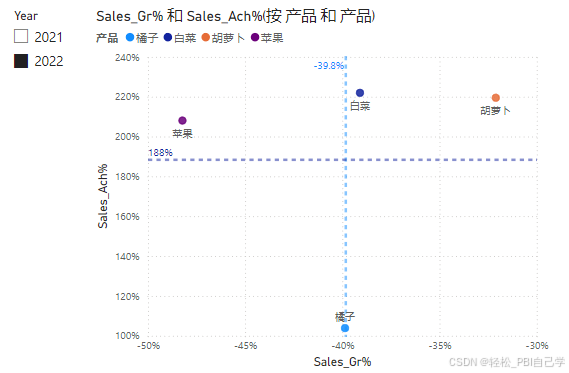

STEP 3 如果需要区分产品的颜色，可以把产品放入图例，得到散点图。

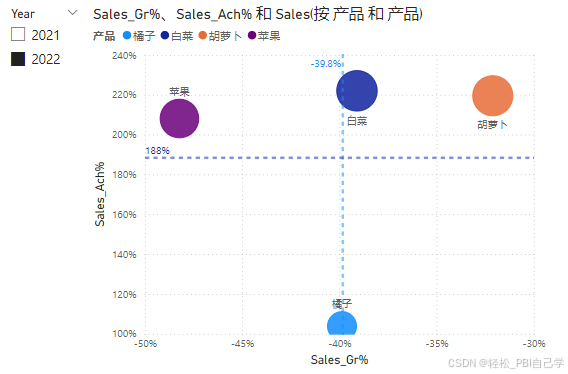

STEP 4 在散点图操作的基础上，把销量放入大小中。

举例2

用点阵图查看产品的价格分布，以及每个价格上的销量大小。

单表模型

度量值

Average Price = AVERAGE('Fact_Price'[售价])

操作步骤

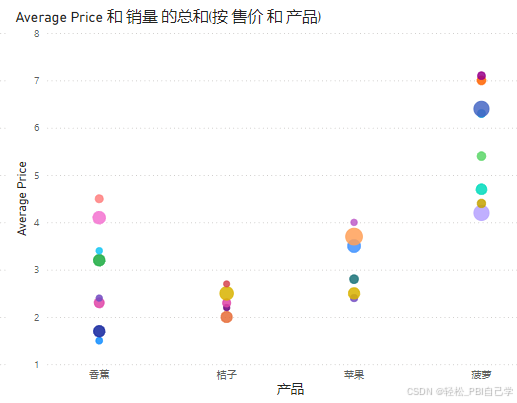

STEP 1 在画布中添加散点图并拖入字段，把产品放入X轴，把平均价格度量值放入Y轴，再把售价这一列放入图例，因为售价比较多，在格式窗格中关闭图例。

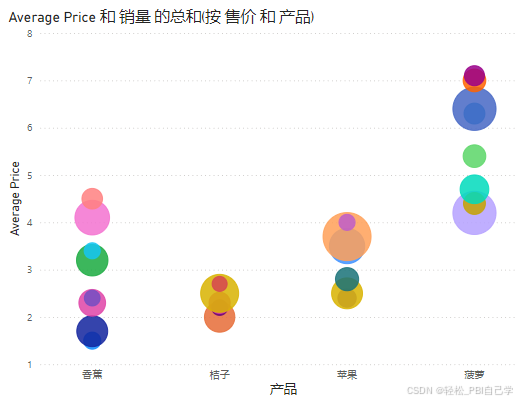

STEP 2 如果把销量放入大小中，还可以看出每个价格对应的销量大小。

STEP 3 在格式窗格中，标记下面可以调整标记的类型和大小乘数。

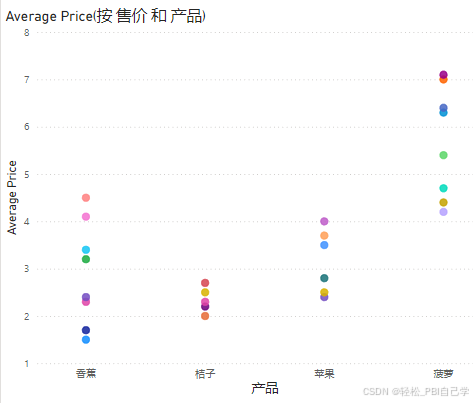

结果如下：

拓展

散点图或气泡图支持把日期相关字段放入播放轴中，按照时间线动态播放点的分布变化。
