数字万用表能测自身电池的电压吗

万用表都用过吧,咱就一个问题,数字万用表能测自身电池电压吗?

各位伟大工程师想想,再实践一下,bingbingbing~更加伟大!

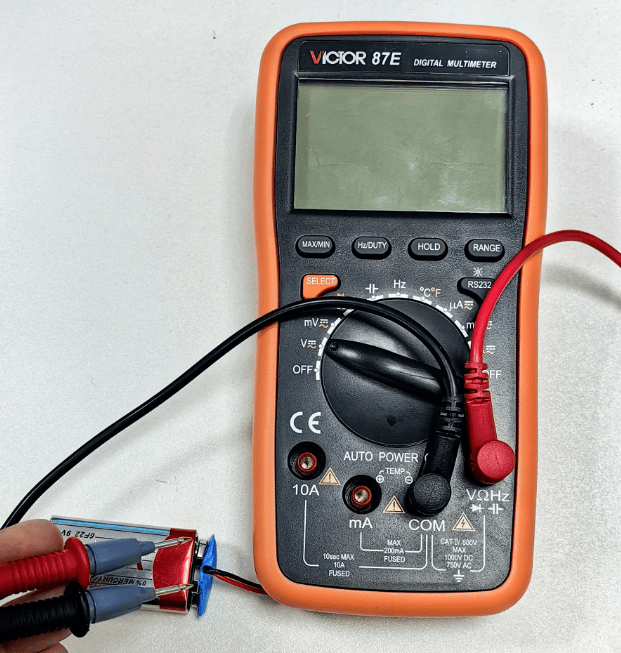

就这样量一下,对吗?

若你实践了,那恭喜你大概率会得到一块新的万用表(自己买块新的)。

1. 好奇害死表

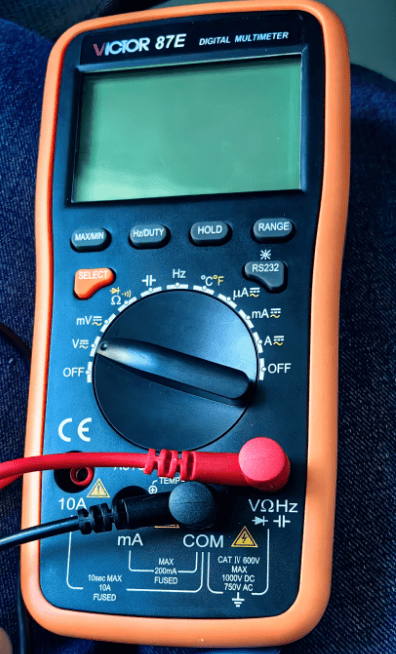

说说我的故事,我公司有一块胜利的数字万用表,就是它:

它没电了,需要更换一个9V的方壳子电池,所以我就把他拆开换了一块,万用表就满血复活了。顺道量了一下换下来的电池电压,发现还有9.2V的电,按照理解这电池应该还有些电,万用表咋就不能用了呢?好奇宝宝附体我把刚扣上电池后盖的万用表打开,将表笔插到电池正负极,我就是单纯的想看一下满血电池电压大概是多少。

接下来精彩的事情发生了,显示屏突然没字了,我以为是电池松了,又按了按电池,将红黑表笔仔细捅了捅,结果还是没字,然后我将万用表重启后再次打到直流电压档,它不断发出了滴滴的声音。调到蜂鸣器挡,在不短接表笔的情况下,也是不断嘀嘀嘀,我瞬间明白:万用表嘎了

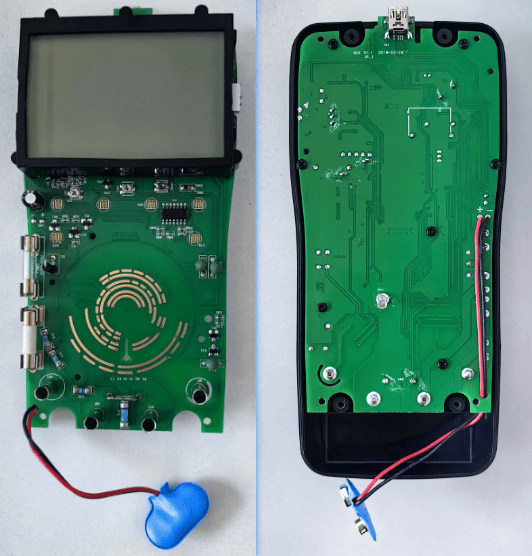

我把万用表拆开,如下图:

发现相比福罗克,这表里面元器件好少呀,最后我大概看了一下,没发现哪里烧坏的痕迹。于是我带着好奇百度了一下。

2. 惊呆了我的万用表【测自身电池的电压】

这是个惊天的大坑,好奇宝宝不止我一个,烧表的前辈们正在嘲笑着后来者,但是不服输的宝子们要的不只是答案,更想知道原因,查了半天,只在网上找到一句可能有意义的话:

数字表都可以测量自己的电池,但是绝对不能直接量。为了保证动态范围,表内部的参考点并不是电池负极,同时为了降低噪声,大多数表的COM端子对参考点都是低阻抗,因此如果用俩表笔直接测量电池两端,则很可能烧坏芯片供电和参考电路。正确的测量方法是,只用红表笔分别测量电池两端,然后将数值做差。

只有结论,显然是不够的,我还要再找答案。

3. 必须弄明白

我发现好多同志们的表都是烧了IC芯片,果然每一个经验都是要钱的,于是我下了一份万用表的原理图,还有在立创找了一个万用表IC芯片,研究了一下。

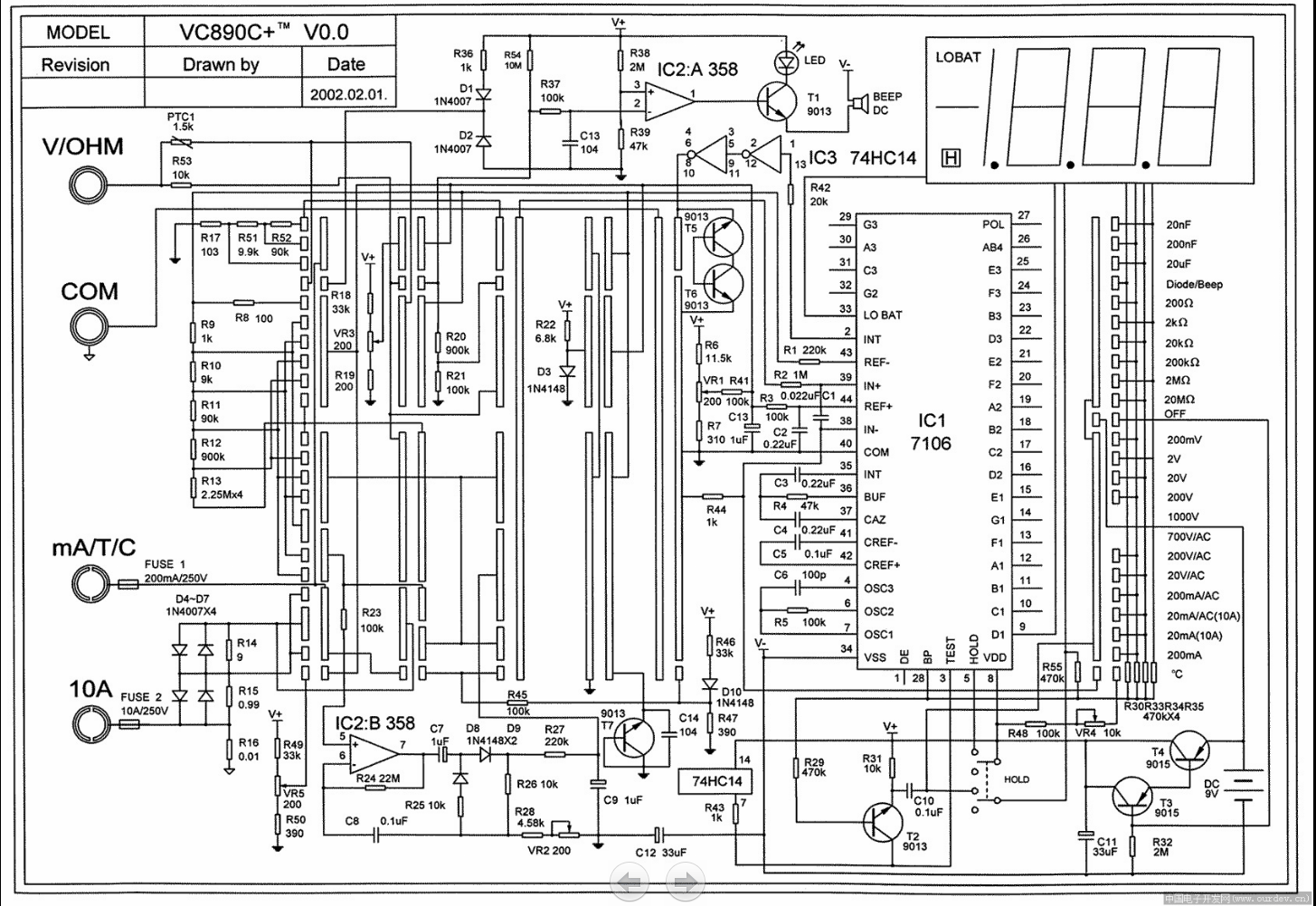

首先我在网上找了一个万用表的原理图,如下:

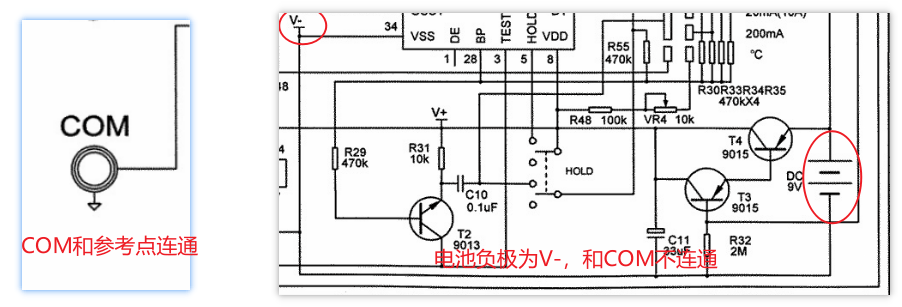

这个原理图不用仔细研究,我们只需要通过这个确定两件事,如下。

1. COM口是万用表的电平参考点

2. 电池的负极和万用表的电平参考点是不连通的

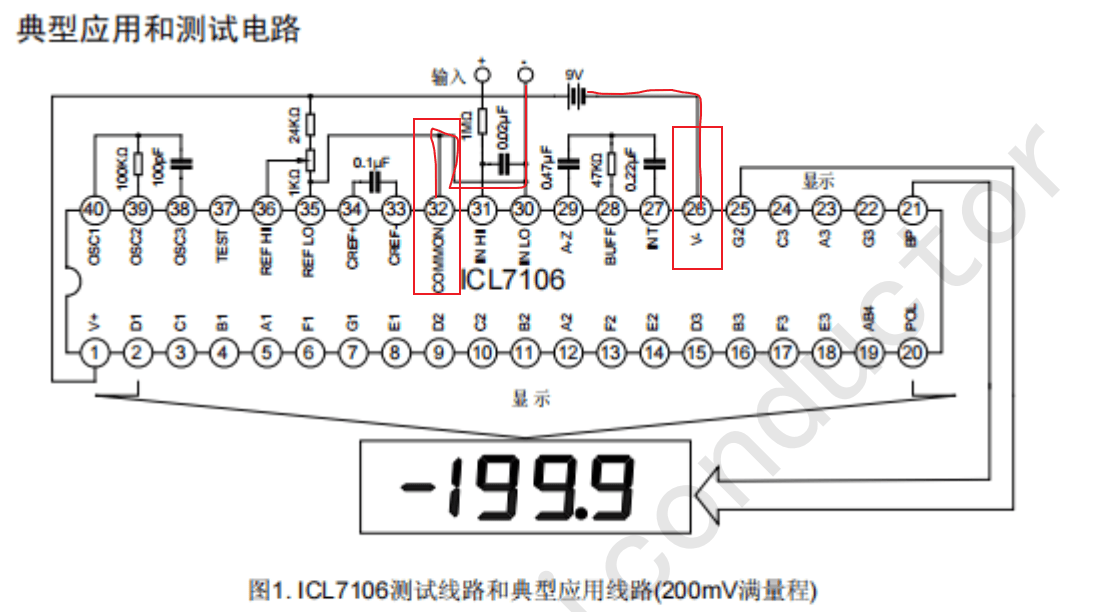

又在网上找了一个芯片手册,芯片型号:ICL7106CM44。芯片立创编号:C2857177。

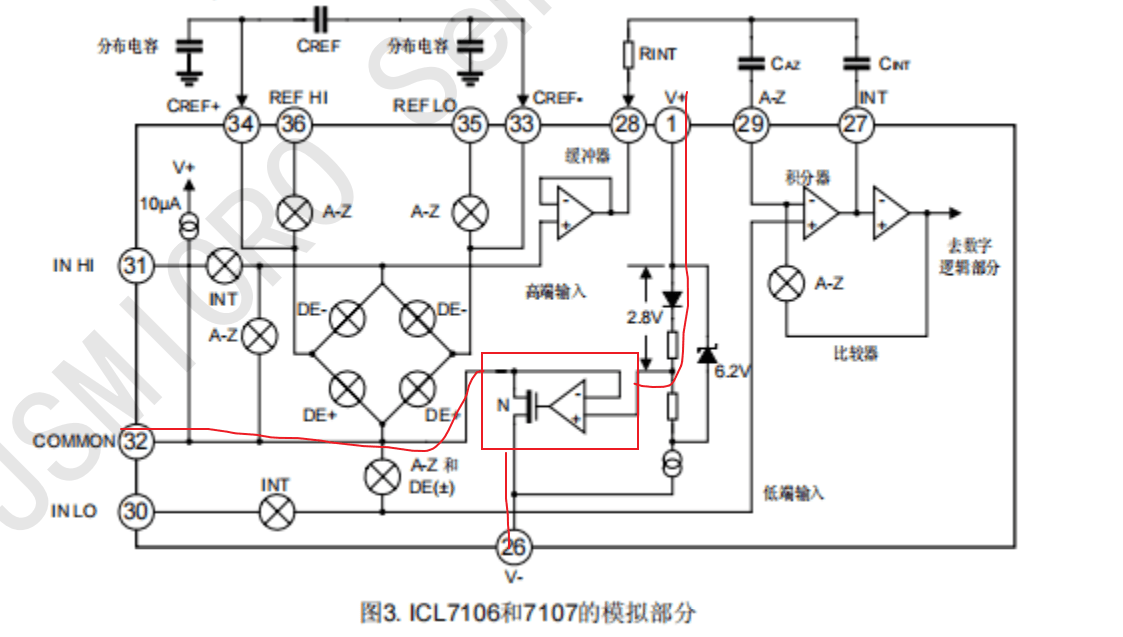

通过这个图我们知道输入的负极,也就是万用表的COM是和芯片的32脚COMMON连通的,而供电电池是和26脚V-连通。在看一下芯片内部示意图,如下:

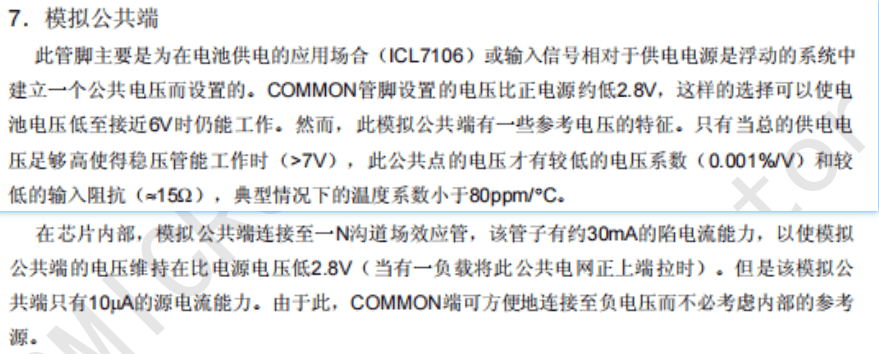

这里重点关注红框和红线的部分,在说明书里面关于这部分有说明,如下:

翻译过来也就是COM口相对万用表电源是浮动的,芯片内部的N沟道场效应管加带反馈的运放会始终让COMMON的电压比电池正极电压低2.8V,当COMMON连到电池的正极,COMMON电压会变成V+。当COMMON连接电池的负极,COMMON会变成V-,这都会导致这个2.8V压差无法完成,最后就会引发N沟道场效应管烧毁。

4. 正确的测量自身电池的电压

首先,并不是所有的万用表都不能直接测量自身电池的电压,听网上说有的可以。那些不可以的也并不一定会烧,我自己有一个福禄克,发现测量的时候会熄屏死机,但是不会烧毁。

那如何正确的测量,一般两种办法:

  1. 最好的办法就是拿另一块表来测这个表的电池。
  2. 若非要测那就悬空黑表笔(COM不接线),用红表笔分别测量电池两端,然后将数值做差就可以得出电池电压,误差基本小于2%。

窃喜

还好挂的是公司的万用表,于是我今天打了申请,要买一块福禄克,恭喜我换了更好的表。
