5.2.1 幅相频率特性曲线（奈氏图）基本概念

1.阻尼比大于0.707时，二阶振荡环节类似于惯性环节

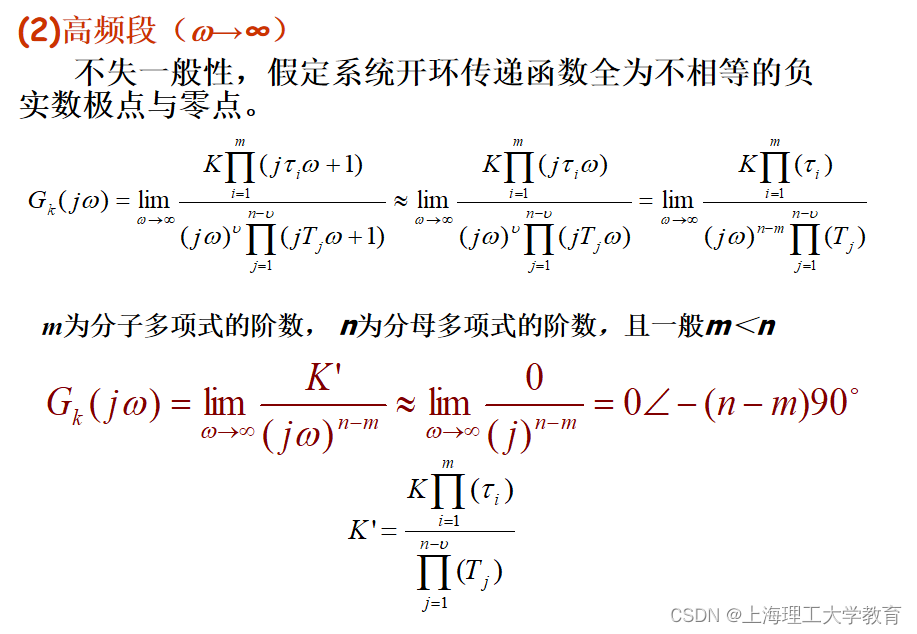

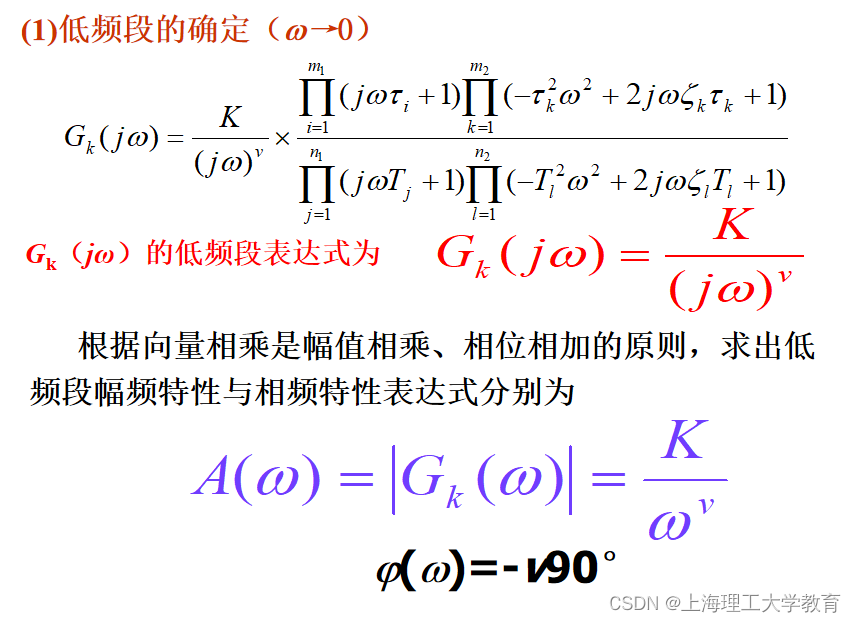

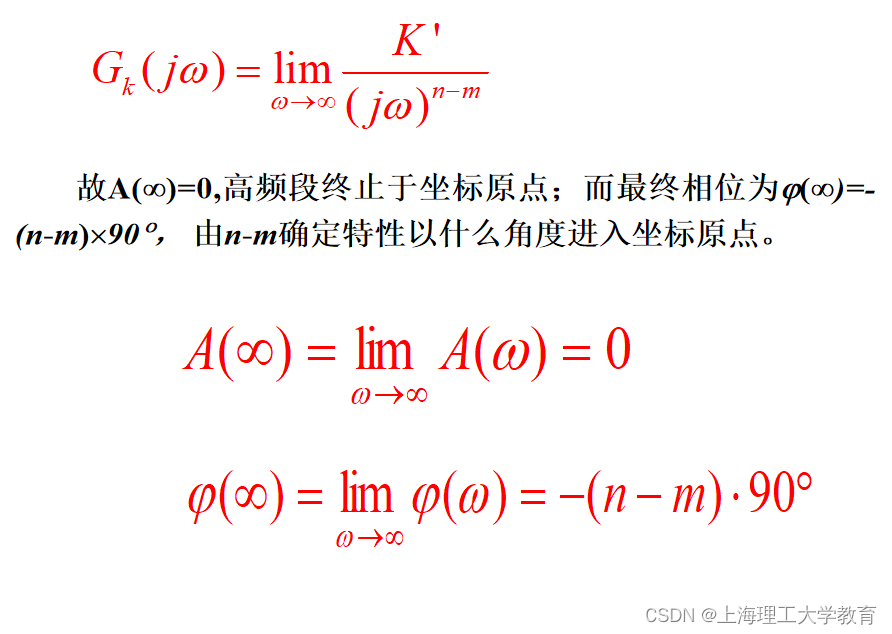

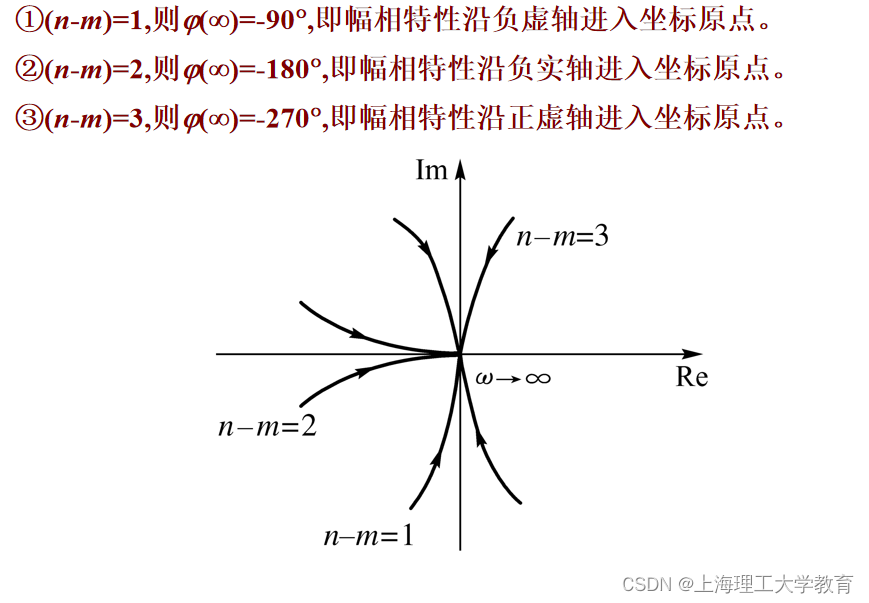

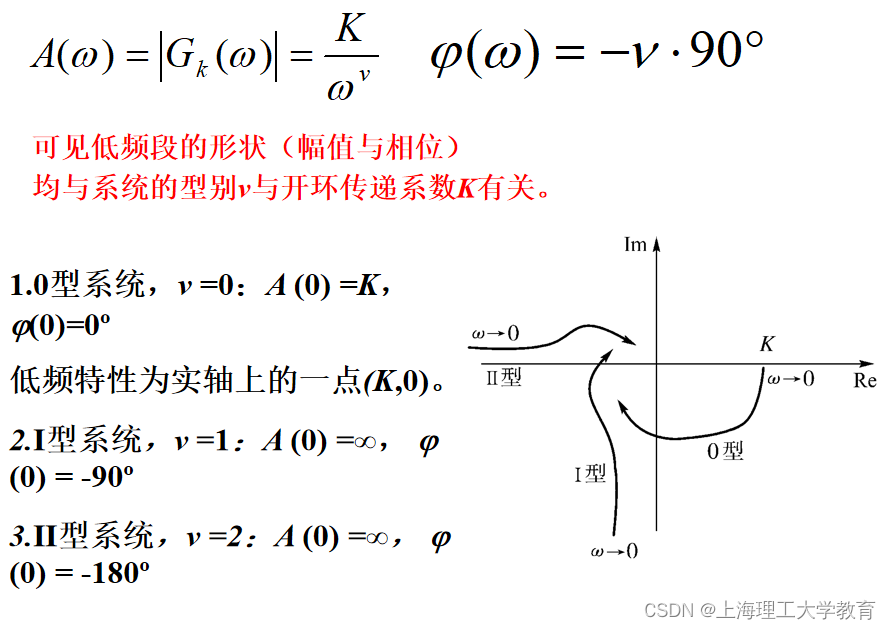

根据以上绘制规律，可以方便地绘制系统的开环概略奈氏图。

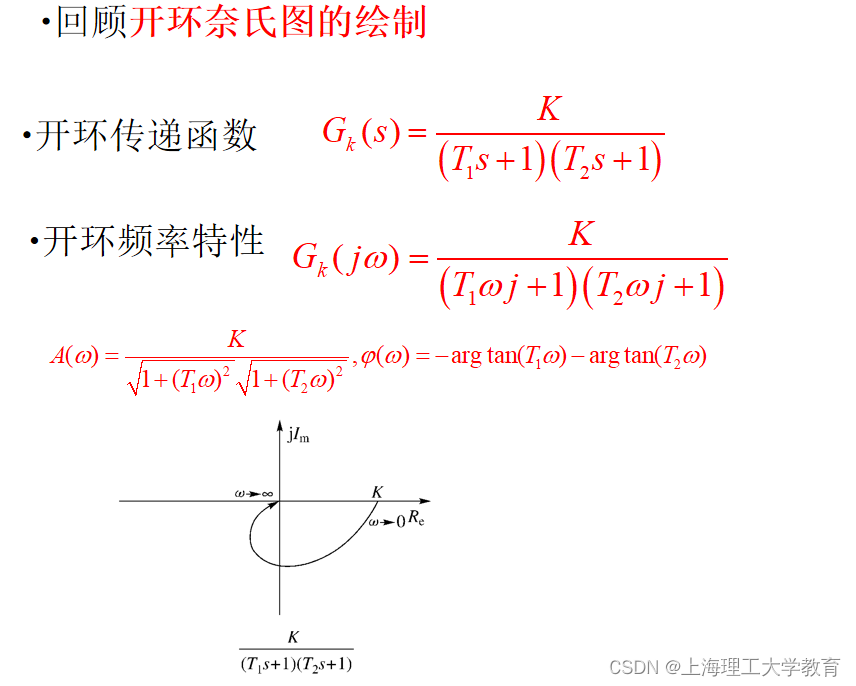

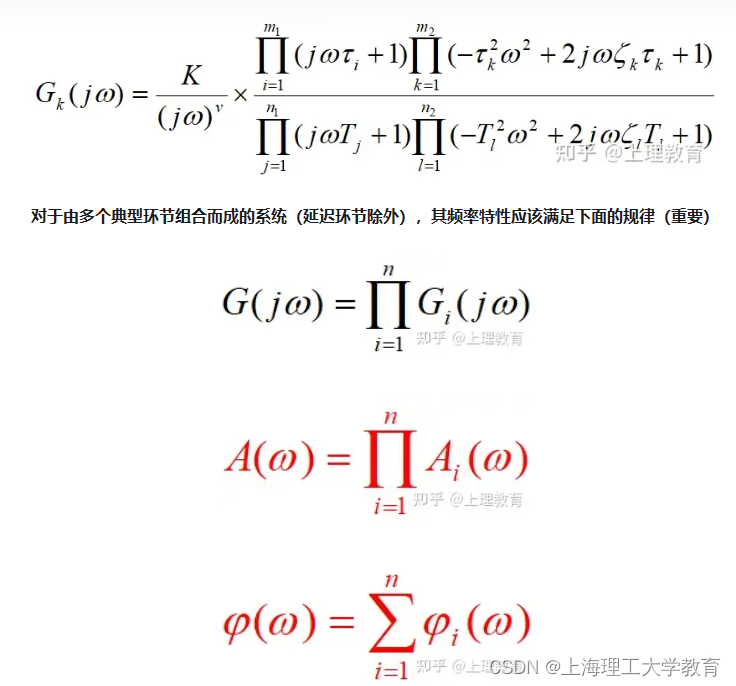

回顾开环奈氏图的绘制

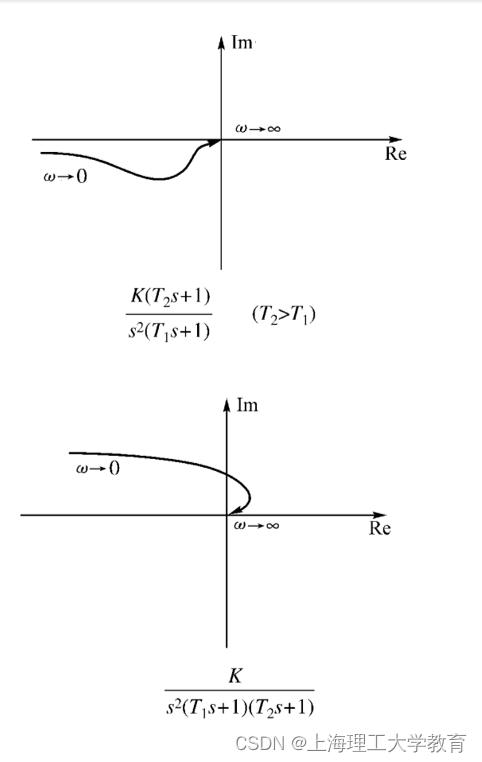

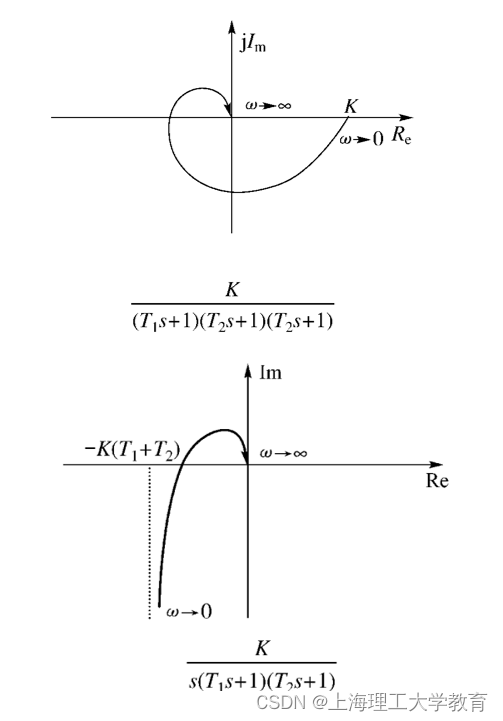

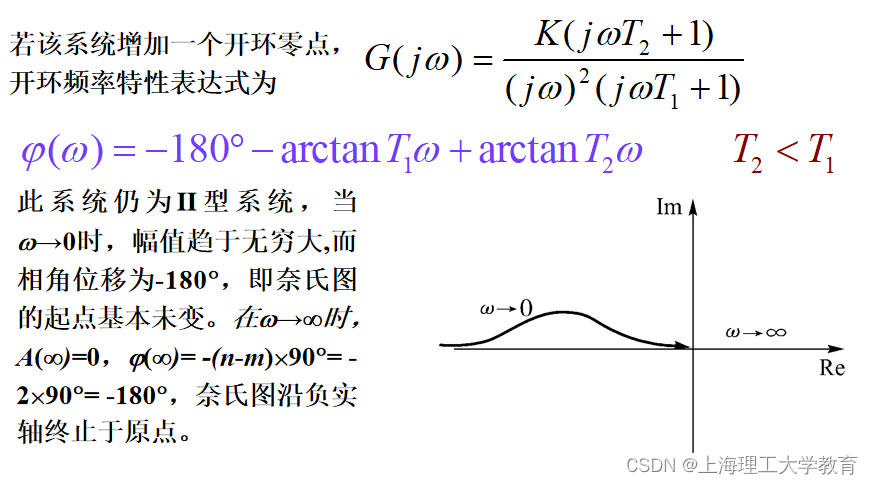

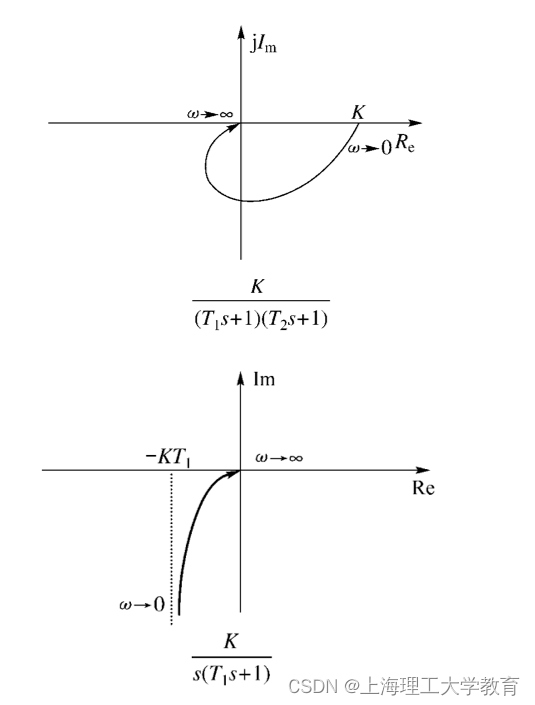

下图列出了常见系统的开环传递函数与开环概略奈氏图。编辑编辑编辑编辑

5.2.1 幅相频率特性曲线（奈氏图）基本概念

绘制奈氏图的坐标系是极坐标与直角坐标系的重合。取极点为直角坐标的原点,极坐标轴为直角坐标的实轴。

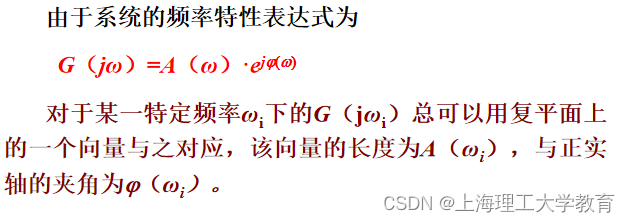

由于系统的频率特性表达式为

对于某一特定频率ωi下的G（jωi）总可以用复平面上的一个向量与之对应，该向量的长度为A（ωi），与正实轴的夹角为（ωi）。

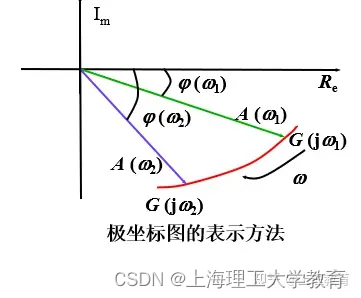

由于A(w)和j(w)是频率的函数，当ω在0→∞的范围内连续变化时，向量的幅值与相角均随之连续变化，不同ω下的向量的端点在复平面上扫过的轨迹即为该系统的幅相频率特性曲线（奈氏曲线），如图所示。

在绘制奈氏图时，常把ω作为参变量，标在曲线旁边，并用箭头表示频率增大时曲线的变化轨迹，以便更清楚地看出该系统频率特性的变化规律。

前面已经指出，系统的幅频特性与实频特性是ω的偶函数，而相频特性与虚频特性是ω的奇函数，即G（jω）与G（-jω）互为共轭。因此，假定ω可为负数，当ω在-∞→0的范围内连续变化时，相应的奈氏图曲线G（jω）必然与G（-jω）对称于实轴。ω取负数虽然没有实际的物理意义，但是具有鲜明的数学意义，主要用于控制系统的奈氏稳定判别中。

当系统或元件的传递函数已知时，可以采用解析的方法先求取系统的频率特性，再求出系统幅频特性、相频特性或者实频特性、虚频特性的表达式，再逐点计算描出奈氏曲线。

具体步骤如下：

1.用jω代替s，求出频率特性G（jω）

2.求出幅频特性A(ω)与相频特性（ω）的表达式，也可求出实频特性与虚频特性，帮助判断G（jω）所在的象限。

3.在0→∞的范围内选取不同的ω，根据A(ω)与（ω）表达式计算出对应值，在坐标图上描出对应的向量G（jω），将所有G（jω）的端点连接描出光滑的曲线即可得到所求的奈氏曲线。

5.2.2典型环节的奈氏图

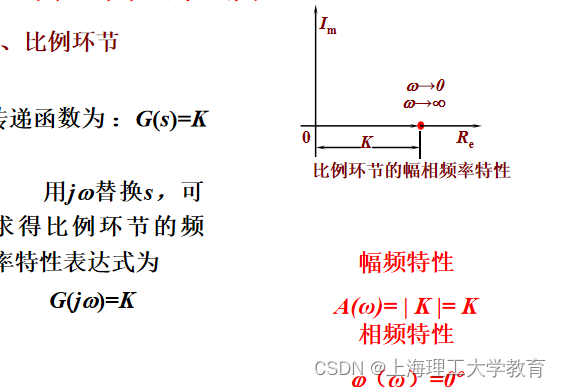

1、比例环节

传递函数为：G(s)=K

用jw替换s，可求得比例环节的频率特性表达式为 G(jw)=K

幅频特性 A(ω)= | K |= K相频特性 p（ω）=0º

比例环节的幅频特性、相频特性均与频率w无关。所以当w由0变到无穷,G(jw)始终为实轴上一点，说明比例环节可以完全、真实地复现任何频率的输入信号，幅值上有放大或衰减作用；j(w)=0º,表示输出与输入同相位，既不超前也不滞后。

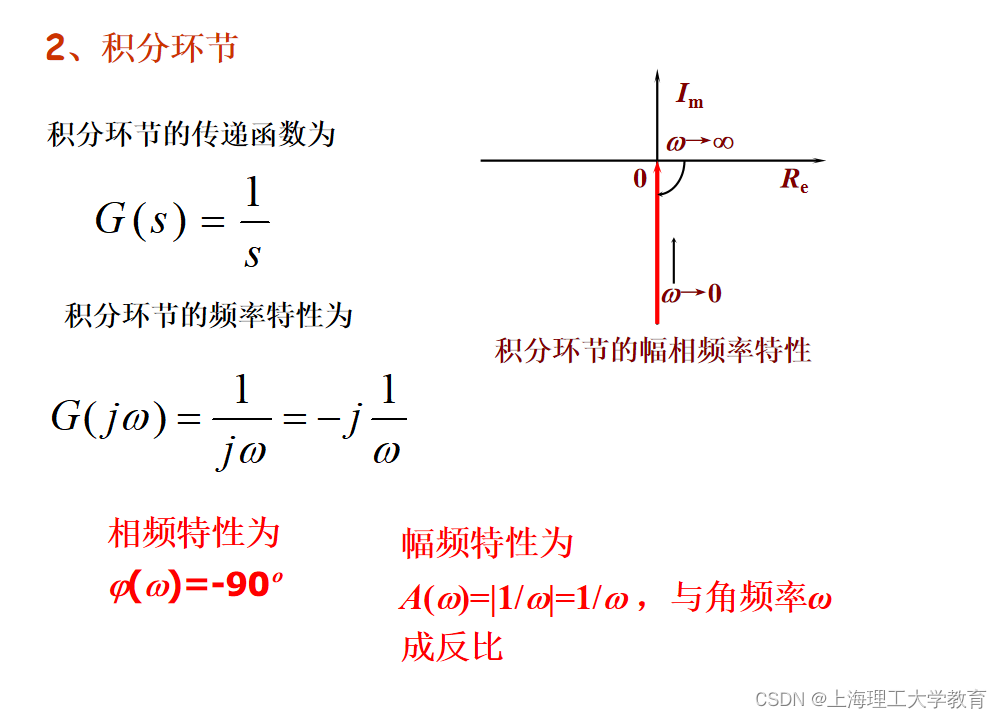

2、积分环节

积分环节的传递函数为

积分环节的频率特性为

相频和幅频特性为积分环节的幅相频率特性如图所示，在0＜＜的范围内,幅频特性与负虚轴重合。

积分环节的奈氏图表明积分环节是低通滤波器，放大低频信号、抑制高频信号，输入频率越低，对信号的放大作用越强；并且有相位滞后作用，输出滞后输入的相位恒为90º。

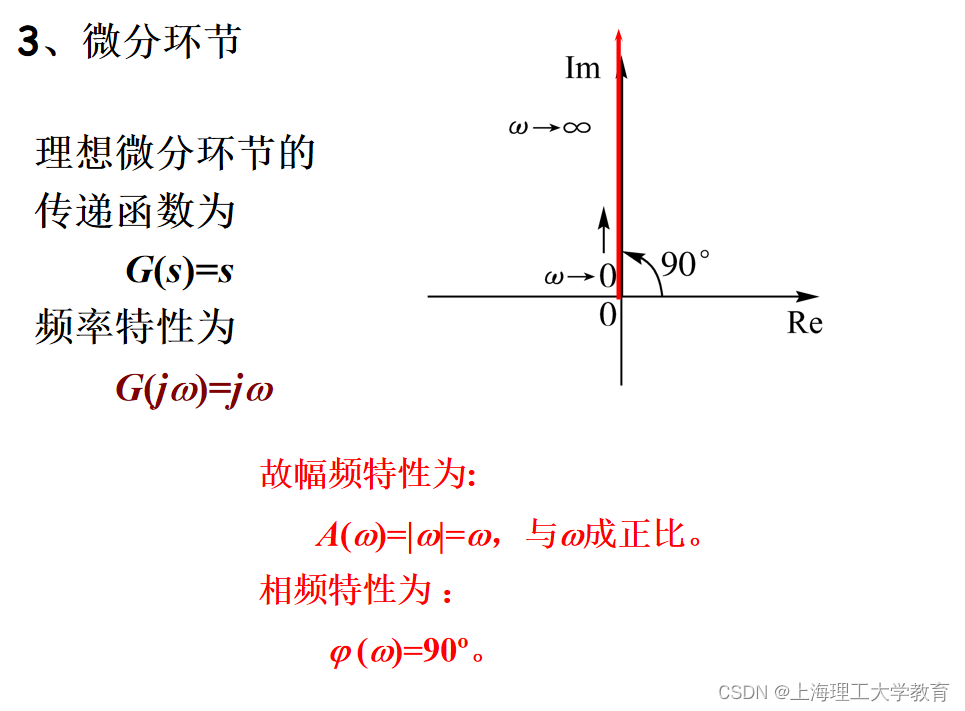

3、微分环节

微分环节的传递函数为

频率特性为

幅频和相频特性为

理想微分环节的奈氏图如图所示，在0＜p＜无穷的范围内,其奈氏图与正虚轴重合。

可见，理想微分环节是高通滤波器，输入频率越高，对信号的放大作用越强；并且有相位超前作用，输出超前输入的相位恒为90º，说明输出对输入有提前性、预见性作用。

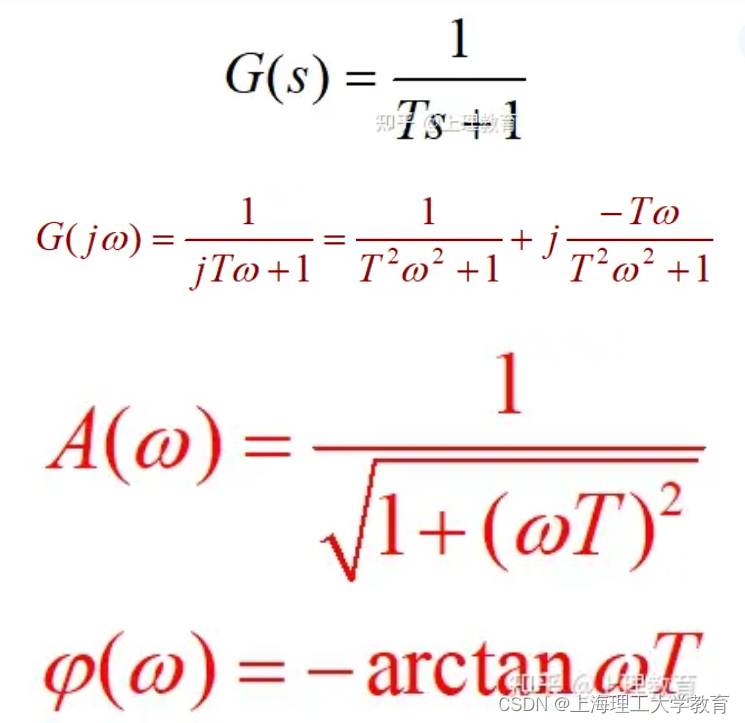

4、惯性环节

根据实频特性与虚频特性表达式，可以判断出实频特性恒≥0，而虚频特性恒≤0，由此可见惯性环节的奈氏图必在坐标系的第四象限。

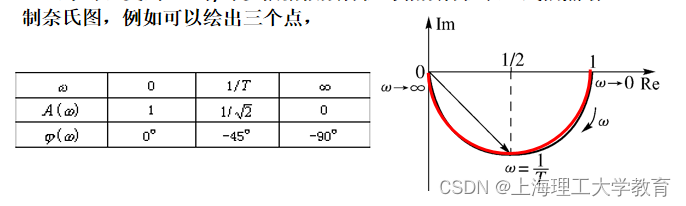

当w从0变到无穷时,可以根据幅频特性与相频特性表达式描点绘制奈氏图，例如可以绘出三个点，

图像是一个位于第四象限的半圆，圆心为(1/2,0),直径为1。若惯性环节的比例系数变为K，则幅频特性成比例扩大K倍，而相频特性保持不变，即奈氏图仍为一个半圆，但圆心为(K/2,0),直径为K。

由惯性环节的奈氏图可知，惯性环节为低通滤波器，且输出滞后于输入，相位滞后范围为 0º→- 90º。、

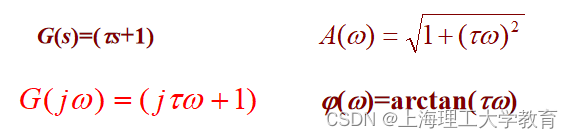

5、一阶微分环节

可见一阶微分环节的实频特性恒为1，而虚频特性与输入频率成正比。当w从0变到无穷时,可以根据幅频特性与相频特性表达式描点绘制奈氏图，可以绘出三个点，见表

根据这些数据绘出幅相频率特性，是平行于正虚轴向上无穷延伸的直线。

由一阶微分环节的奈氏图可知，一阶微分环节具有放大高频信号的作用，输入频率越大，放大倍数越大；且输出超前于输入，相位超前范围为0º→90º，输出对输入有提前性、预见性作用。一阶微分环节的典型实例是控制工程中常用的比例微分控制器（PD控制器），PD控制器常用于改善二阶系统的动态性能，但存在放大高频干扰信号的问题。

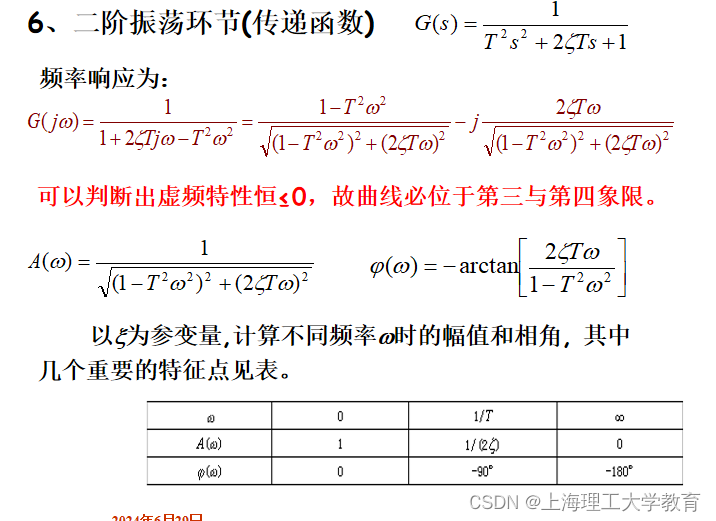

6、二阶振荡环节(传递函数)

由频率响应可以判断出虚频特性恒≤0，故曲线必位于第三与第四象限。以阻尼比为参变量,计算不同频率w时的幅值和相角, 其中几个重要的特征点见表。

在极坐标上画出w由0变到无穷时的矢量端点的轨迹,便可得到振荡环节的幅相频率特性,如图所示，且p1＞p2。且振荡环节与负虚轴的交点频率为w=1/T，幅值为1/(2p)。

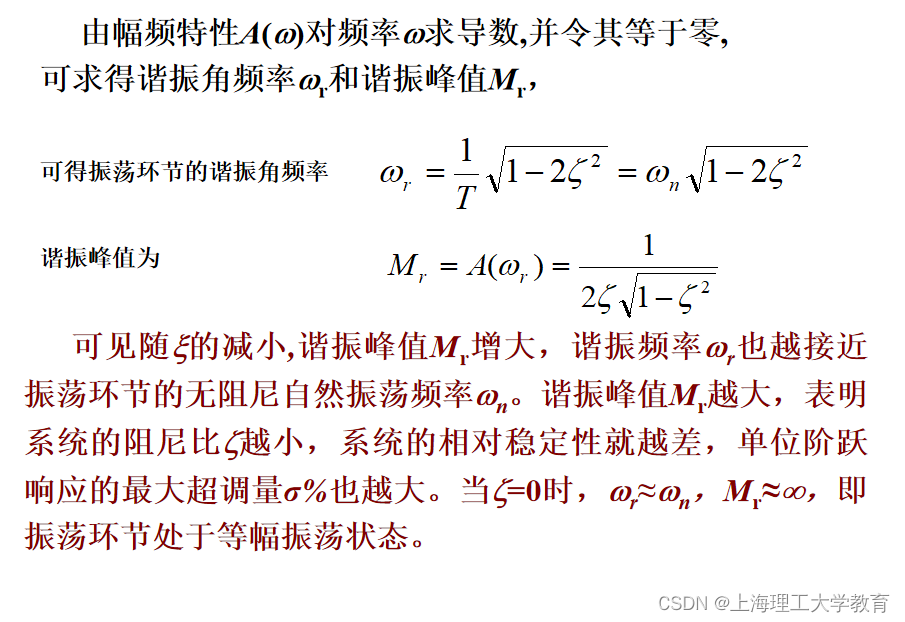

由奈氏图可知，振荡环节具有相位滞后的作用，输出滞后于输入的范围为0º→-180º；同时阻尼比的取值对曲线形状的影响较大，可分为以下两种情况

1.阻尼比大于0.707时，二阶振荡环节类似于惯性环节

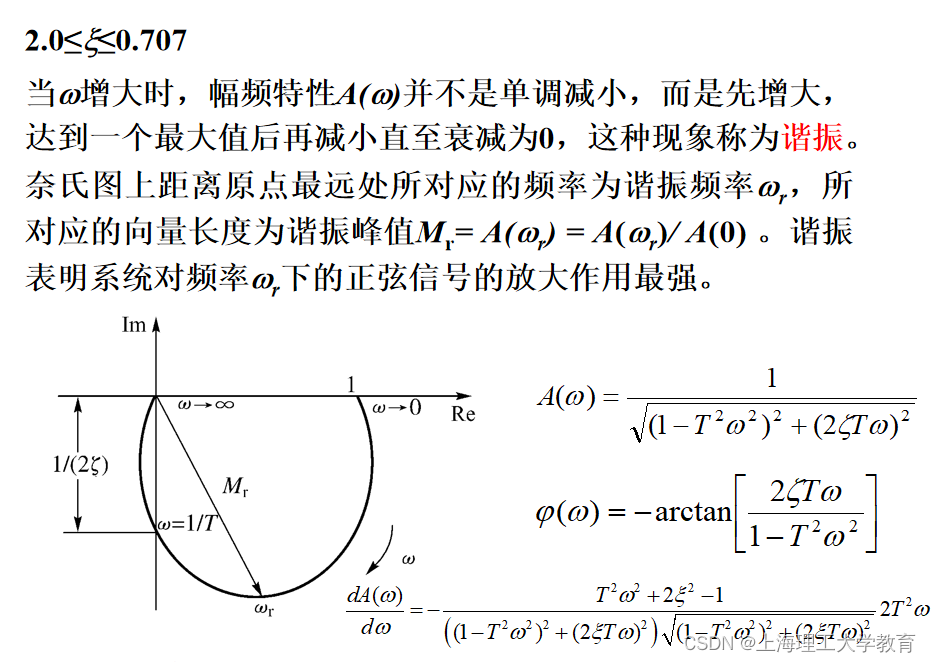

2.阻尼比在0到0.707之间

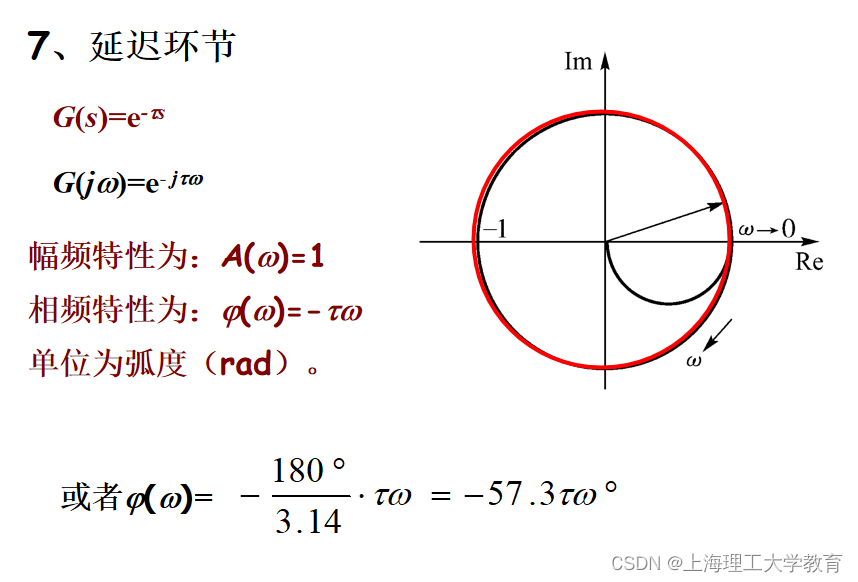

7、延迟环节

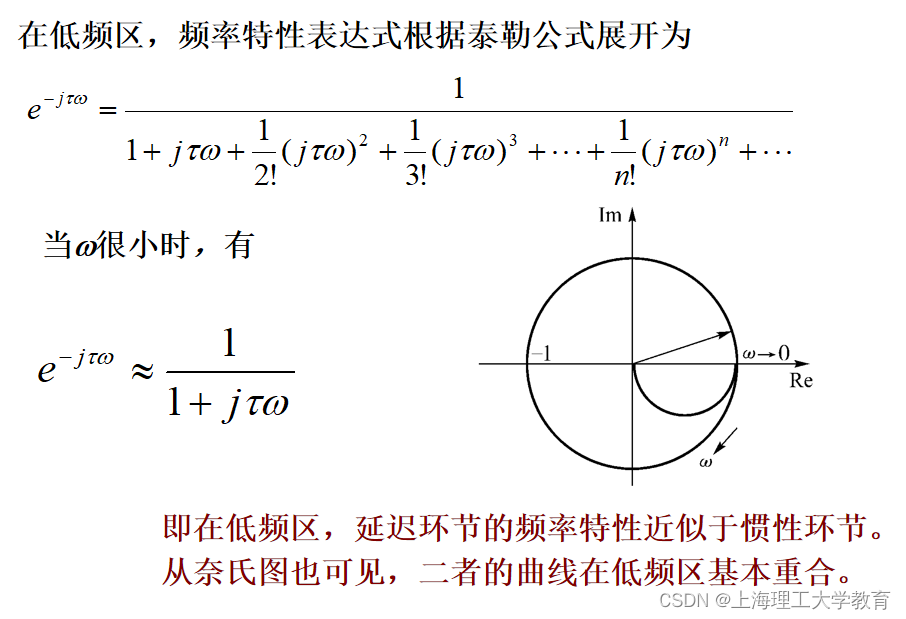

当频率为无穷时，输出相位滞后输入为无穷大。当w从0连续变化至无穷时，奈氏曲线沿原点作半径为1的无穷次旋转，τ越大，转动速度越大。故延迟环节的奈氏图是一个以原点为圆心,半径为1的圆。即延迟环节可以不失真地复现任何频率的输入信号，但输出滞后于输入，而且输入信号

频率越高，延迟环节的输出滞后就越大。即在低频区，延迟环节的频率特性近似于惯性环节。从奈氏图也可见，二者的曲线在低频区基本重合。

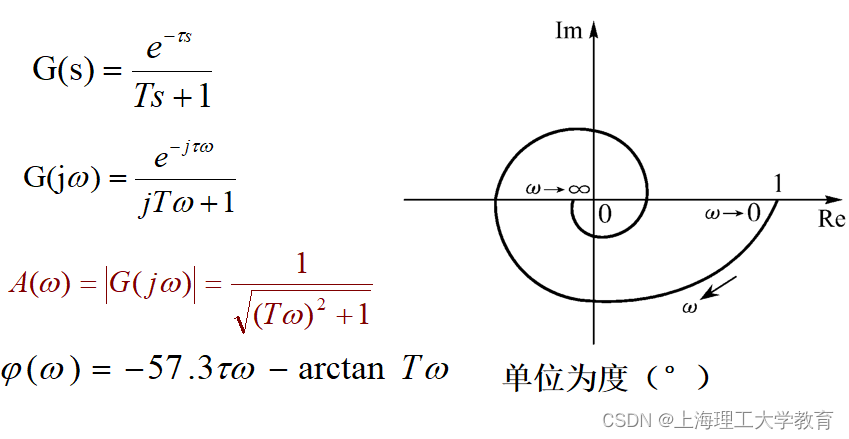

延迟环节与其他典型环节相结合不影响幅频特性，但会使相频特性的最大滞后为无穷大。如某系统传递函数是惯性环节与延迟环节相结合，传递函数为可见随的增大，幅频特性A(w)单调减小，而相位滞后单调增加，相频特性p(w)从0°一直变化到负无穷大。故该系统的奈氏图是螺旋状曲线，绕原点顺时针旋转无穷次，最后终止于原点，与实轴、虚轴分别有无数个交点。
