§13-1对流放热的机理

一、牛顿公式

二、对流放热的机理

例如，1

三、影响放热系数的主要因素

§13-2对流放热的相似理论

一、 管内受迫对流放热

例1、

例13-2、

---

§13-1对流放热的机理

对流放热－运动流体与其相接触的固体表面之间的对流换热。

受迫对流－流体受外力的作用而产生的流动。

自然对流－流体内部由于温度不均衡形成密度差而引起的流动。

一、牛顿公式

h-对流换热系数

1、对流放热量Q和壁面温度Tw与流体温度Tf的差成正比关系；

2、对流放热量Q和与流体接触的壁面表面积A成正比关系；

3、研究对流放热的主要任务就是研究确定对流放热系数h的方法。

二、对流放热的机理

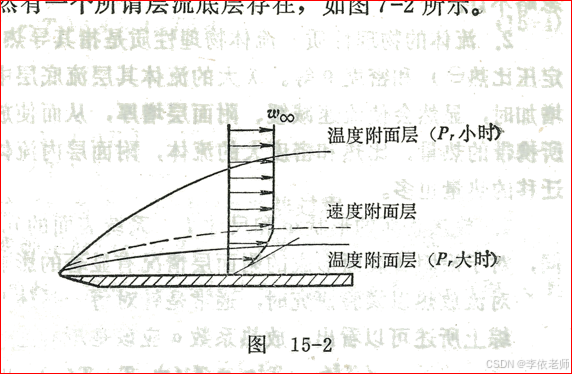

附面层定义：

温度附面层：

速度附面层：

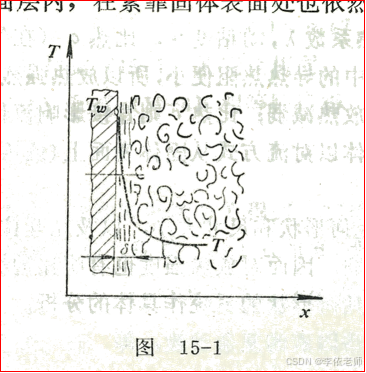

层流底层内的导热；

   温度附面层为流动中存在温度梯度的区域，由于温差，对流换热主要发生在温度附面层以内，分子之间导热。

流体微团的迁移。

附面层计算：Pr_普朗特数

  对于绝大多数气体和液体，Pr=>1，或者δT≈δ,所以，一般而言，对流换热过程多半发生在流动附面层以内；

随着Pr增大，温度边界层δT变薄，例如，当Pr=100，95%的换热发生在层流底层中。

沿平板流动所形成的附面层厚度：

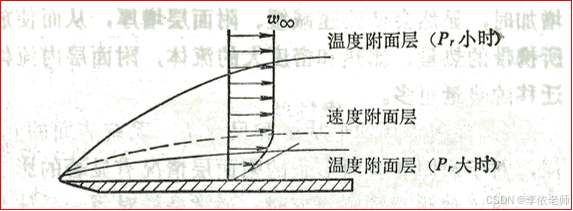

温度附面层与速度附面层的关系：

例如，1

大气压，温度20℃的空气以3m/s的流速流过一平板。计算在距前缘20cm，和40cm处的附面层厚度。

速度附面层：

若pr=0.7计算，则温度附面层厚度为：

三、影响放热系数的主要因素

综上所述，对流换热系数h是以下各变量的函数：

确定函数关系的四种方法：

与实验相结合的相似分析方法；

通过附面层方程连同边界条件（单值条件），进行精确的解析解；

附面层积分方程的近似解析法；

基于热迁移，质量迁移和动量迁移有类似性的比拟解法。

§13-2对流放热的相似理论

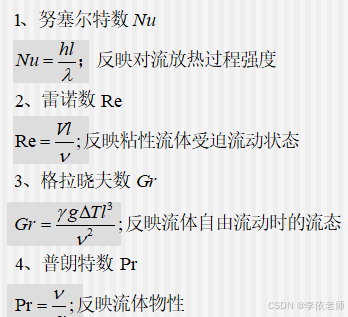

几个无量纲数

一、 管内受迫对流放热

特征尺寸：管道直径d

特征温度：管道进出流体平均温度tf

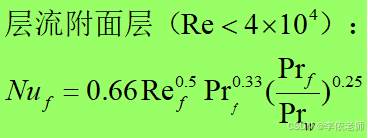

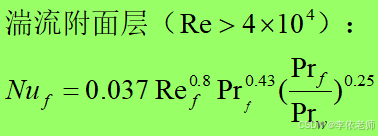

流体沿平壁的受迫对流放热

特征尺寸：平壁长度l

特征温度：无穷来流流体温度tf

例1、

水以V＝1.2m/s的速度，在内直径 d＝8mm，长度l>50d的圆管内流动。已知管壁温度tw=90℃，管内水的平均温度tf＝30℃。试求由管壁向水的平均放热系数h和热流密度q。

（2）求Re

(3)求Nu

(4)求h

(5)求热量

例13-2、

水流过一直圆管，从25.3℃加热到34.7℃。已知管长度为l=5m，管直径为d=20mm，管壁温度恒定。管中水的流速为v=2m/s。试求壁面温度tw。

解： (1)查表(附录18)，求流体的物性参数：特性温度tf＝    30  ℃下，查得：

（2）求Re

（3）求Nu

(4)求h

(5)求q

（水吸收的热量=管壁给水的对流换热量）

(6)求tw
