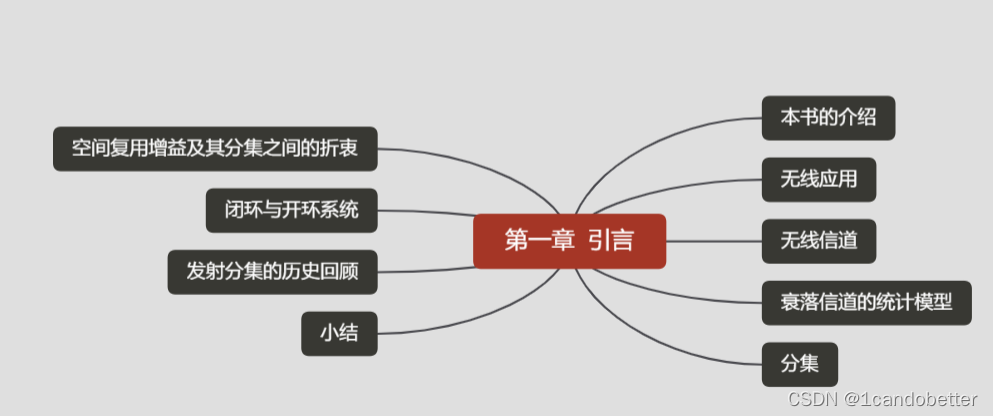

空时编码的理论与实践（1）引言

LOS（视线）：发射机与接收机之间存在一条直达的路径

反射：若物体的尺寸远大于电磁波的波长，那么电磁波遇到该物体可能会发生反射

衍射：发生于电磁波入射到一个非规则的表面时，如尖锐的边缘

散射：发生于发射机和接收机之间存在有大量的尺寸小于电磁波波长的散射体时。当通过这些散射体时，电磁波发生散射，并且大量的波的副本沿各种不同的方向传播。还存在有一些其他的影响着电磁波传播的现象，如吸收和折射。

损耗（大尺度衰落）：由许多因素造成的，其中包括传输损耗、天线损耗、滤波器损耗等等。接收到的信号的平均功率或者大尺度衰落因子，随距离增大呈对数下降。对数因子取决于发射机与接收机之间的传播媒体和环境。

衰落（小尺度衰落）：由于两个或者更多的发射信号的副本以细微的时间差到达接收机时共同作用所产生。这些信号（称之为多径波）在接收天线和相应的匹配滤波器处合并，并且产生一个有效的合并信号。该最终得到的这个信号，其幅度和相位具有很大的动态范围。无线信号的幅度在短时间的快速变化十分剧烈，以至于大尺度路径损耗的影响可以忽视。

码间串扰（ISI）：多径传播增加了部分信号到达接收机的时间。信号能量以幅度、相位和时间的形式，弥散的结果。

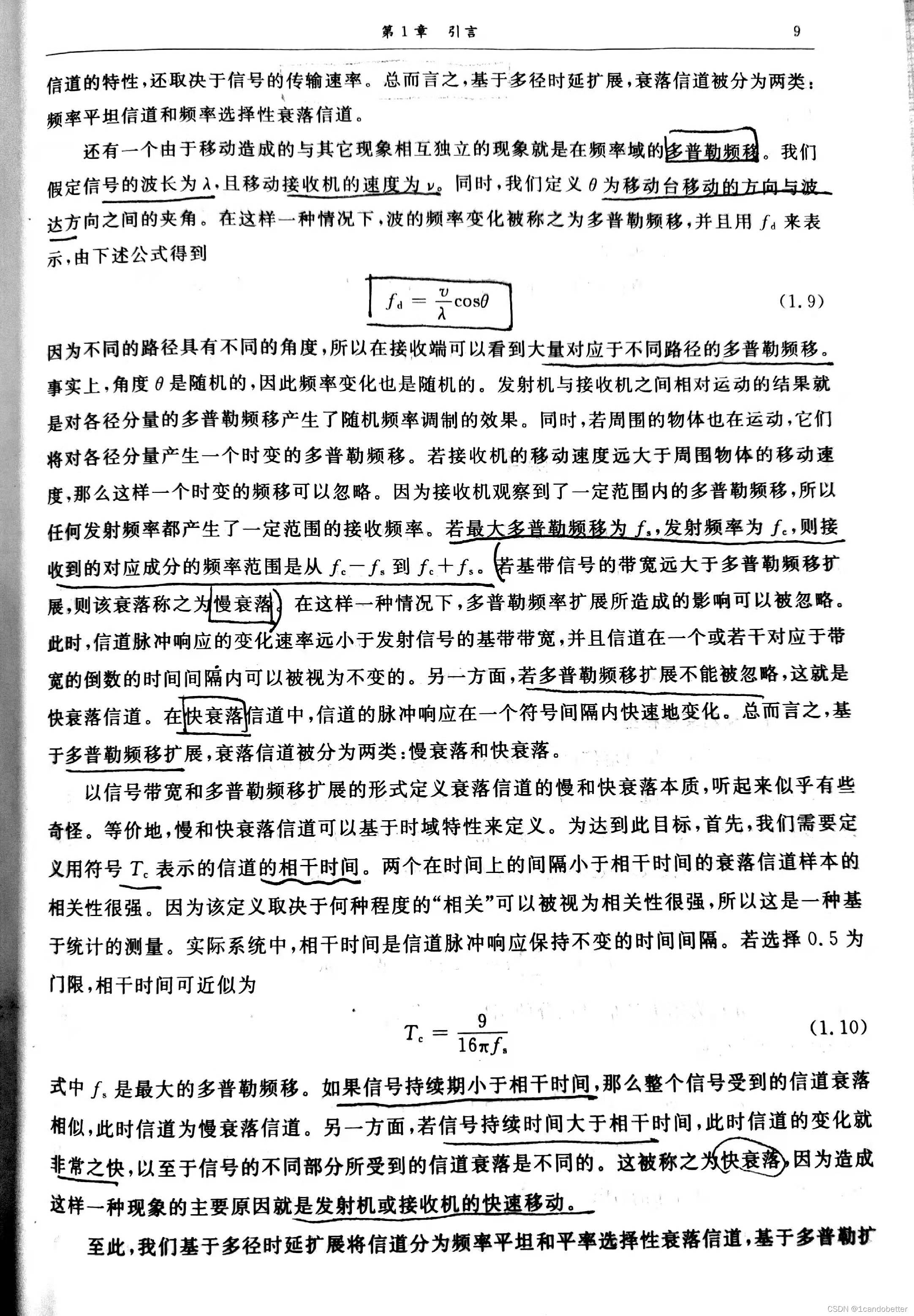

多普勒频移：

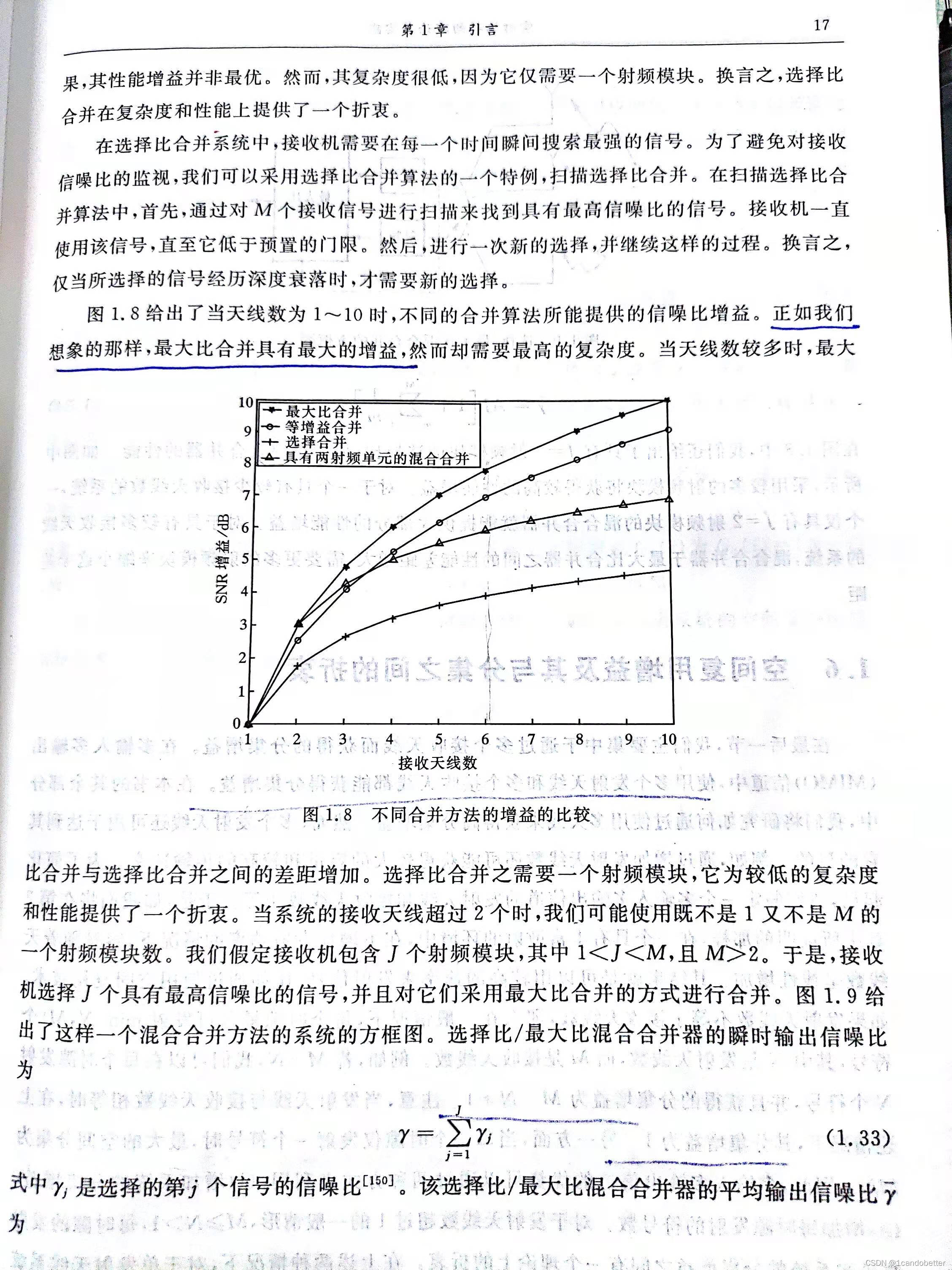

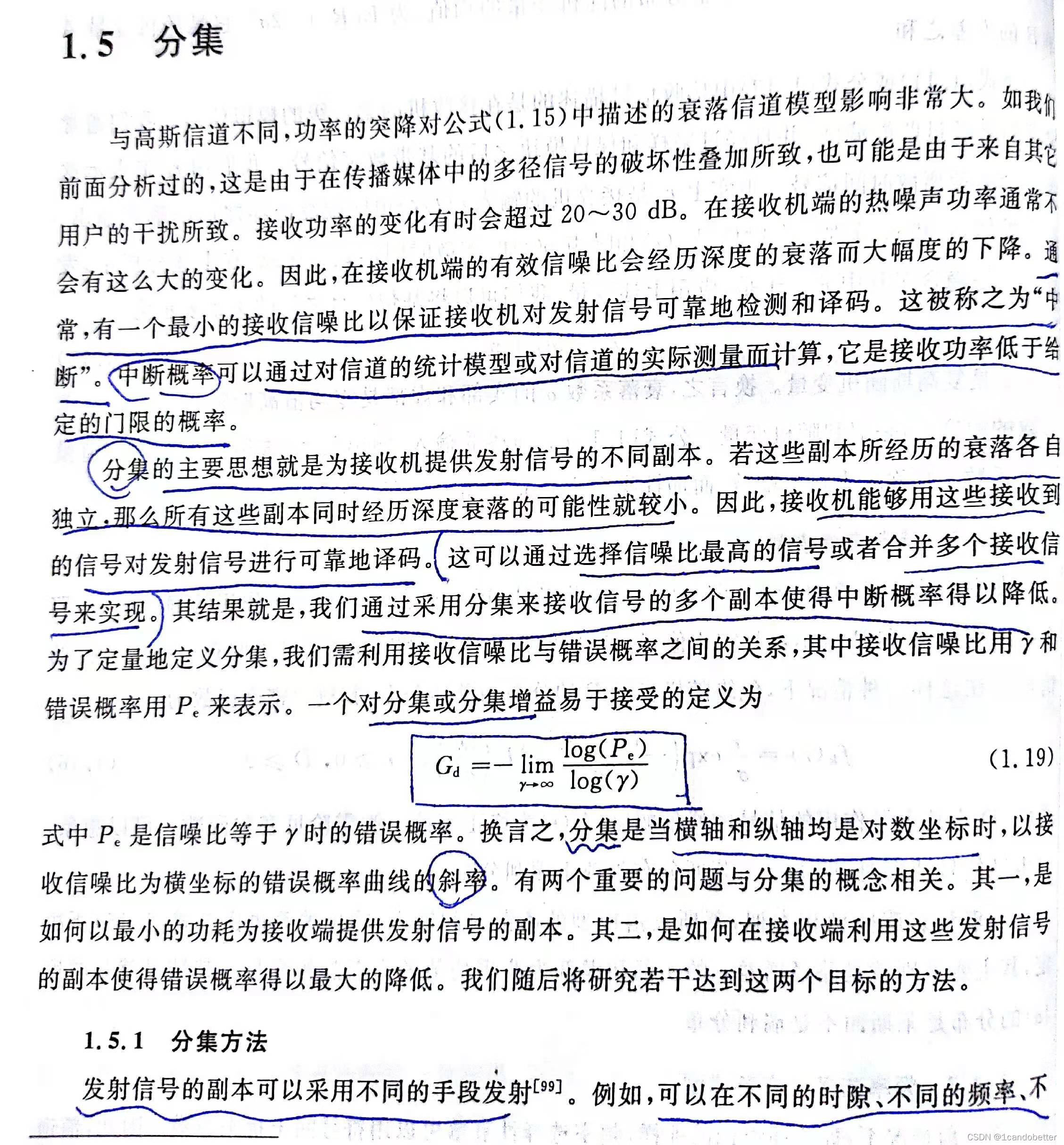

分集

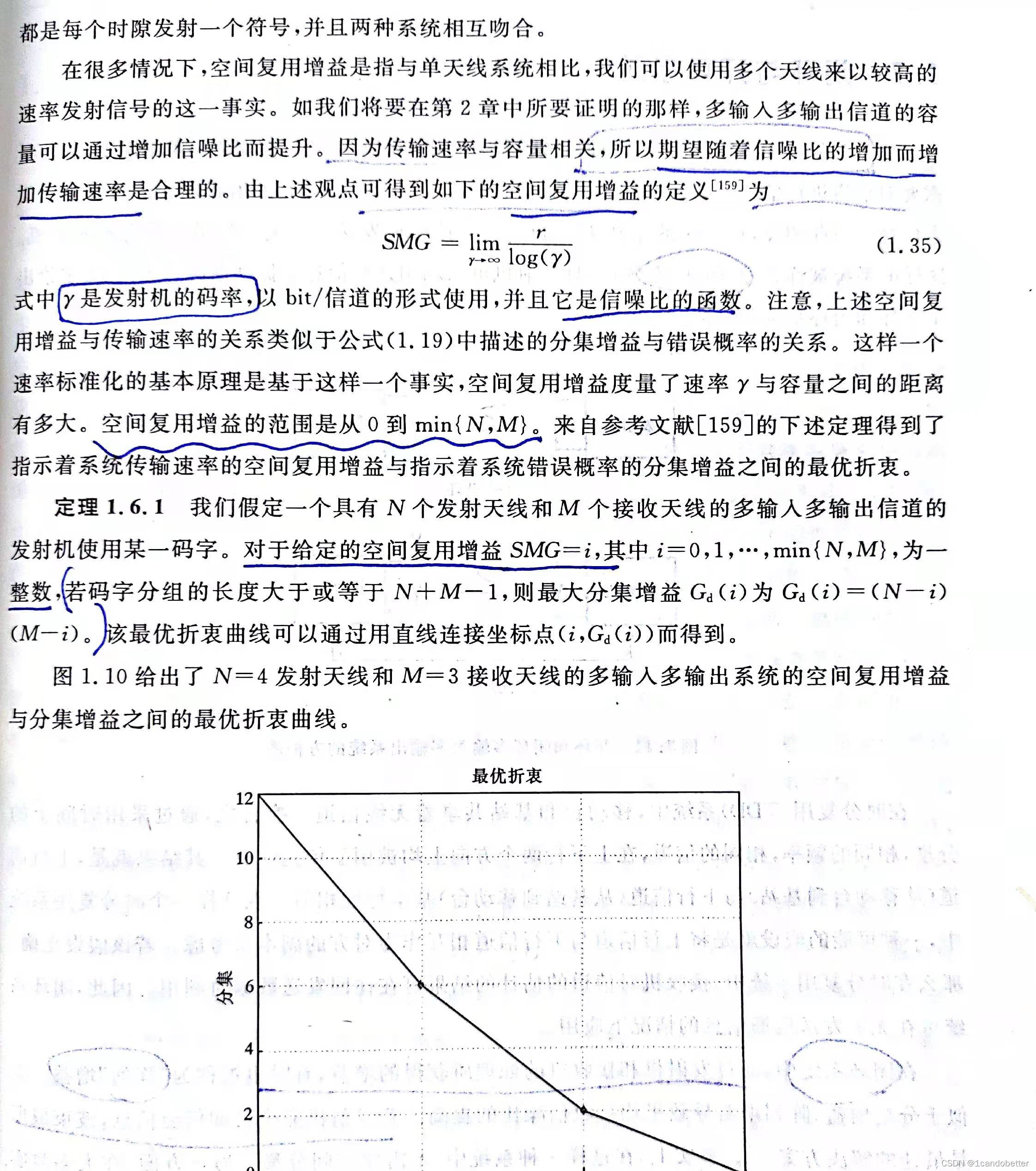

    MIMO系统收发同时利用多个天线，为通信系统提供了空间的自由度，可以获得空间分集增益或空间复用增益。但是，二者之间是矛盾的关系，要想获得大的分集增益，复用增益就相应减小，反之亦然。

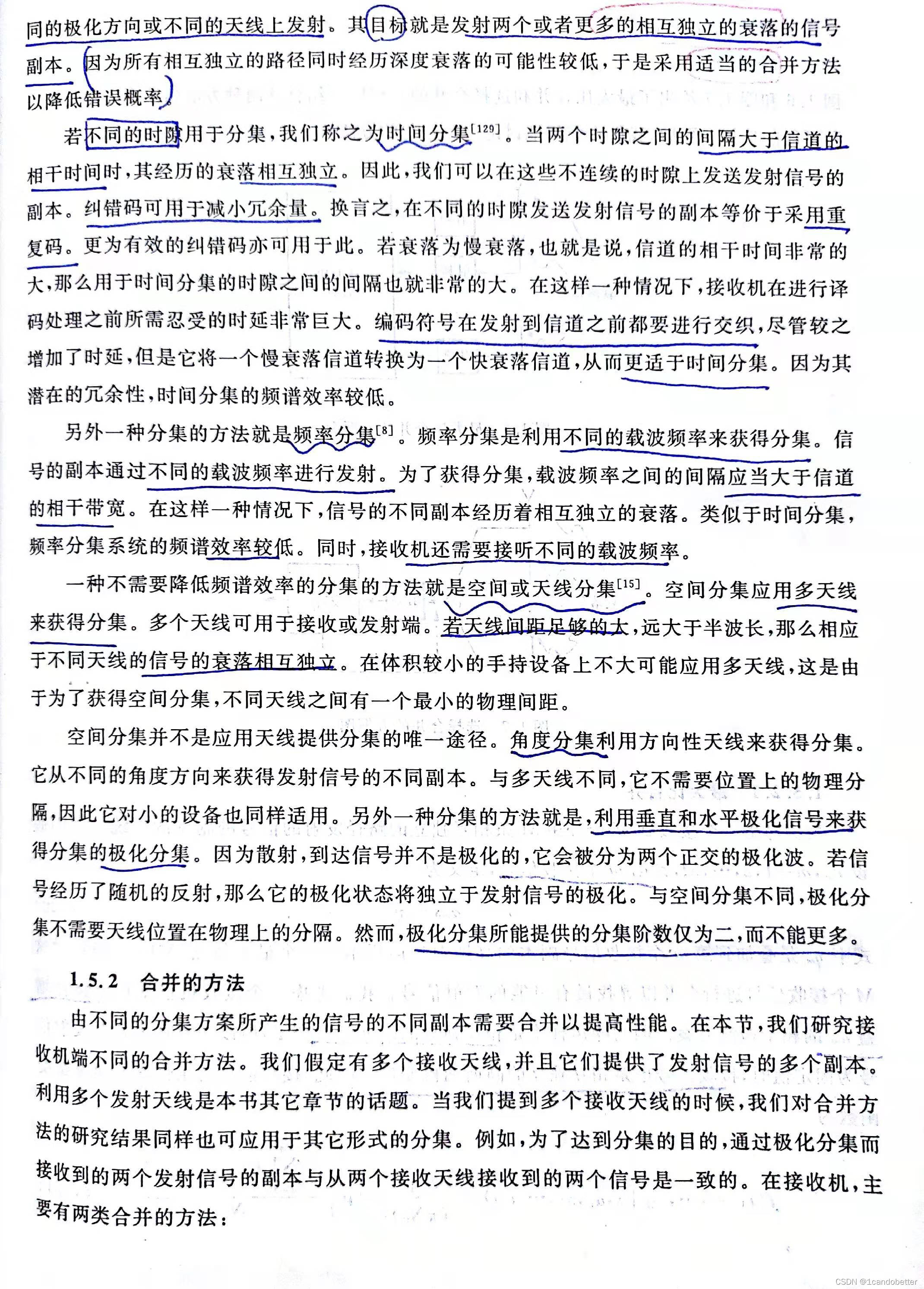

空间分集

只要天线之间的距离足够大，那么它们受到的衰落可认为是不相关的，且多个子信道在同一时刻经受深衰落的可能性也很小，利用多副收发天线，独立地发射和接收同一信号，再合并输出，衰落的程度能被大大地减小，这就是空间分集。

 空间复用

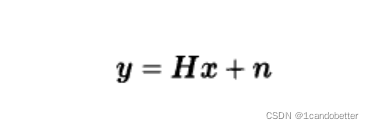

    空间分集可以提高通信系统的可靠性，但是频谱效率不高。为了更加有效的利用频谱资源，提出了空间复用的MIMO技术。空间复用的MIMO系统在每个发射天线均发射不同的信号，接收信号与发射信号关系可表示为:

     空间复用系统发射端实现简单，但是接收端往往比较复杂，因为接收天线将接收到所有发射天线上的信号，要从所有的信号中逐个检测恢复出每个天线的发射信号，是个非常复杂的问题。目前，实现空间复用增益的算法主要有贝尔实验室的BLAST算法、ZF算法、MMSE算法、ML算法。

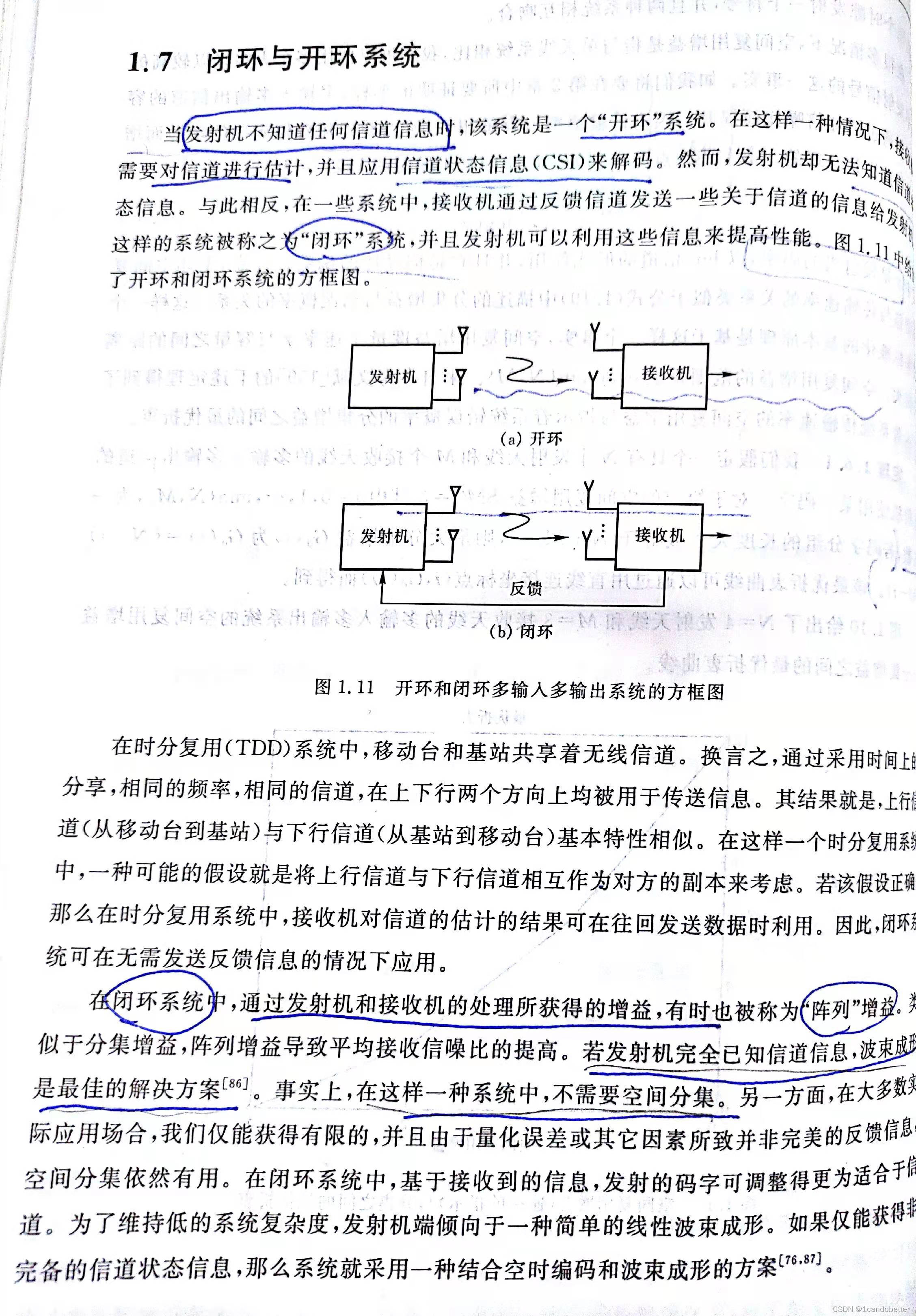

 开环与闭环

开环方法

    在发射端进行预编码设计，可以便于信号在接收端的检测恢复或者获得系统性能的提升。发射端的预编码根据是否利用了信道状态信息分为开环预编码和闭环预编码。开环方法是不需要信道信息的“盲”方法，而闭环方法是根据全部或部分信道信息采取的预编码设计方法。

1.开环方法
        延时分集一一不考虑信道状态，各天线采用相同的发射功率，将同一信号经不同延时后分别在不同的天线上发射出去。在接收端进行合并，从而减小信道衰落对信号的影响，获得发射分集增益，这就是延 时分集技术。
  ·    空时编码一一Tarokh和Alamouti等最先对空时码进行了研究 ,空时码在发射端通过发射时间和空间上具有固定格式的信号，来获得分集增益和编码增益。传统空时码中发射端不需要信道状态信息，因此也属于开环方法。

2.闭环方法
  与开环方法不同，闭环方法充分利用信道状态信息在发射端进行预编码。MIMO的闭环预编码主要包括如下3方面:

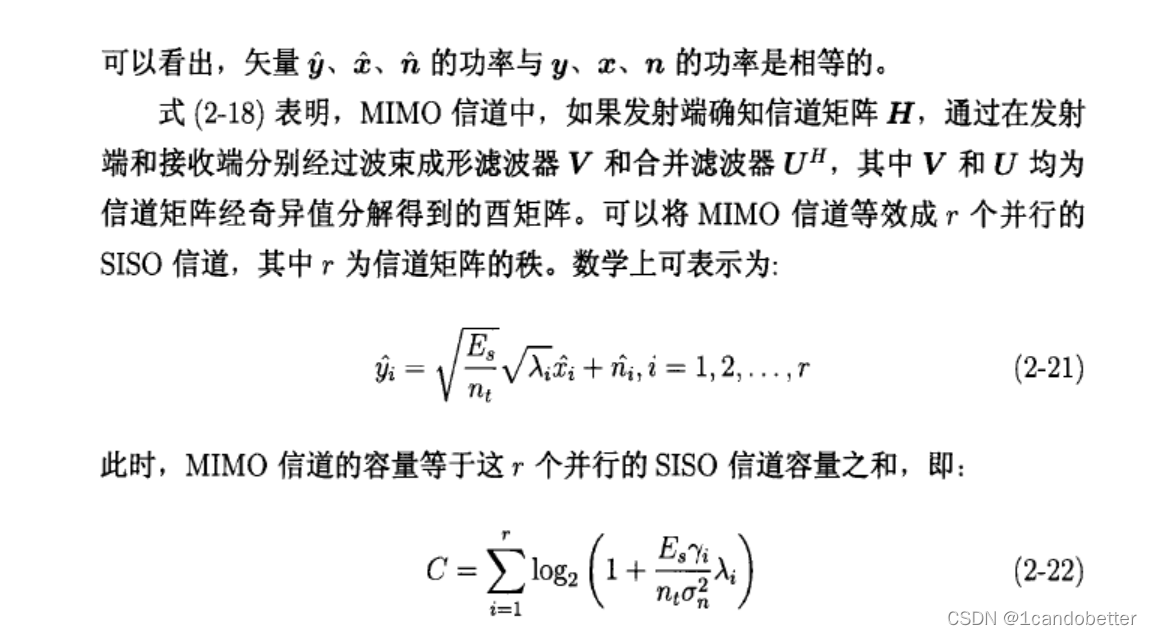

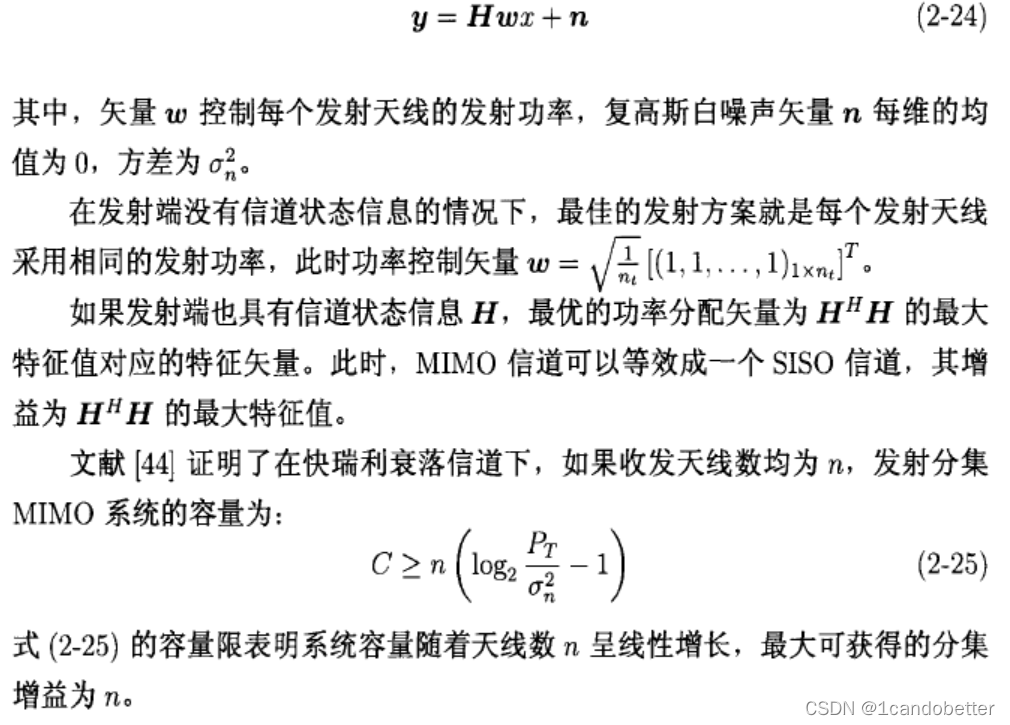

  波束成形一一将信号乘以一个波束成形矩阵(矢量)，使原始信号 转变为适合当前信道传输的信号波束。例如:利用对信道矩阵的奇异值分解H=UDVx，分别在发射端和接收端乘以酉矩阵Y和Ux，将MIMO信道等效为相互独立的并行SISO信道，每个等效信道的增益为信道矩阵奇异值的平方，这就是MIMO系统波束成形的一种，Y为波束成形矩阵。（    实质上，在MIMO系统中，如果发射端确知信道状态信息，那么绝大多数接收端均衡技术都可以移到发射端进行预均衡，以减小接收端的复杂度。将这种信号预均衡统称为波束成形。更进一步，发射端和接收端还可以联合设计，使系统性能达到最优。）
 功率分配一一无线移动设备的发射功率往往都是受限的，功率利用率最大化与频谱利用率最大化具有同样的实际意义。在总发射功率受限的条件下，在MIMO信道上，自适应地分配功率，使某个系统参数 达到最优，这就是功率分配要解决的问题。
自适应调制一一如果每个等效子信道都选用同样的调制方案，固然有利于实现，但是却降低了系统性能。实际上，当得到了子信道上的等效增益和所分配的功率后，可以在发射端进行自适应调制，在满足系统服务质量(QoS)的前提下，使系统性能达到最优。

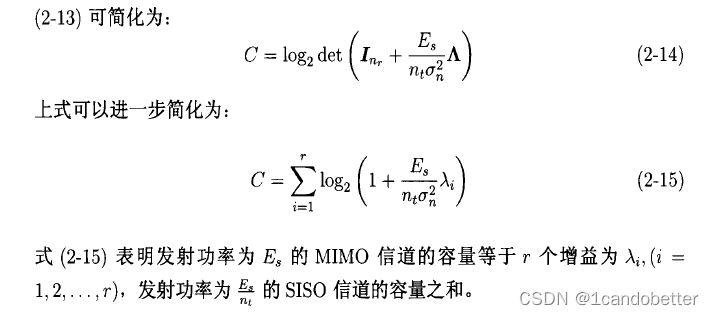

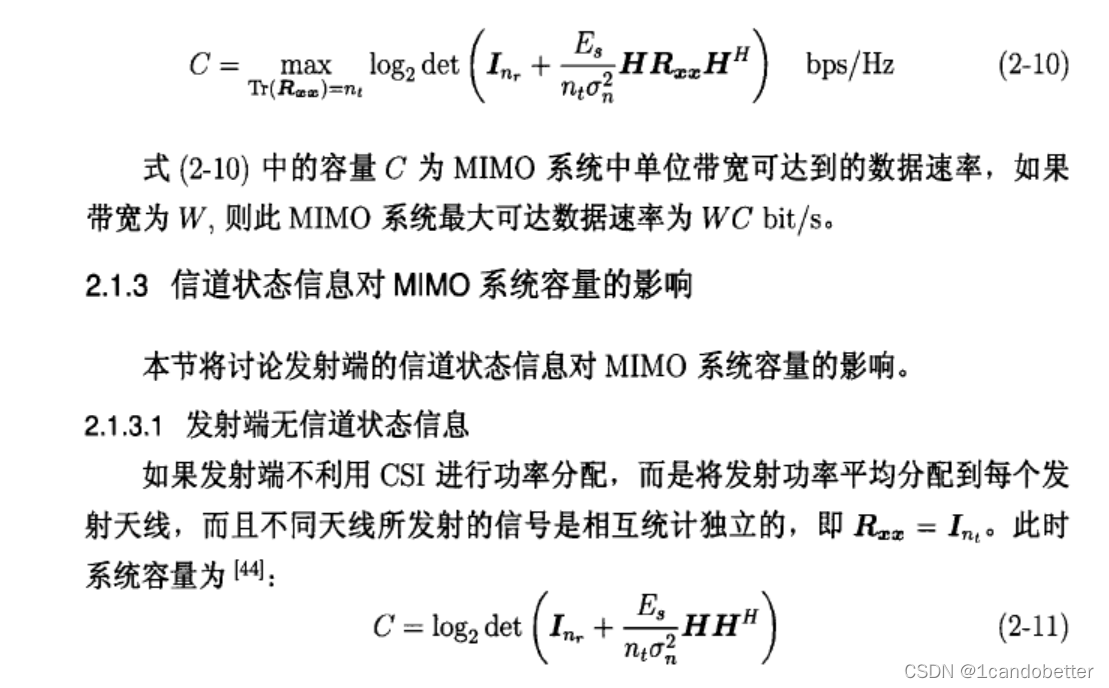

信道容量

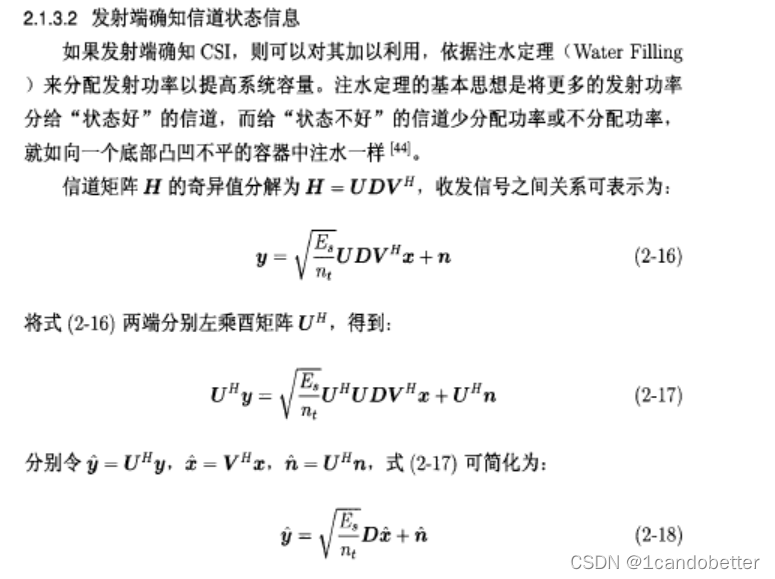

发射端部分信号状态信息模型

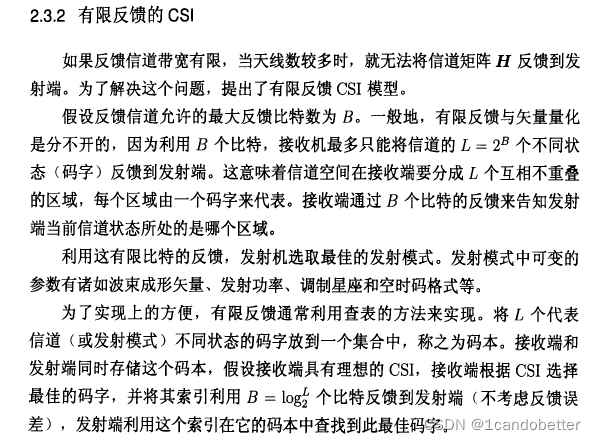

    有限反馈系统中，信道要分成若干个互不重叠的区域，这是一个典型的空间量化问题，量化误差的大小很大程度上决定了系统性能。
