#根据前面3章节的部署，已经完成了grafana、prometheus、blackbox-exporter的部署，第3章节的末尾已经从抓包数据验证，监控IP丢包已经实现了，现在需要将丢包率数据可视化，只需要在grafana web界面操作即可

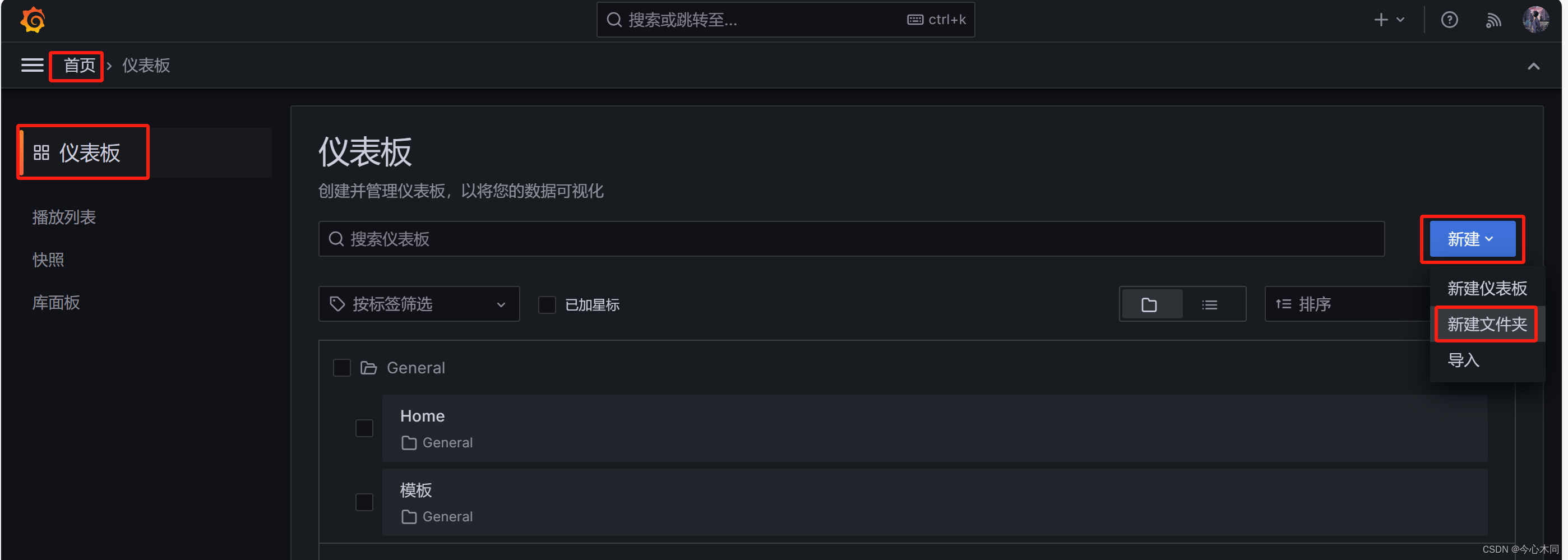

1、在grafana 点击首页>仪表盘>新建>新建文件夹，填写新文件夹名称（自定义名称，如测试A）

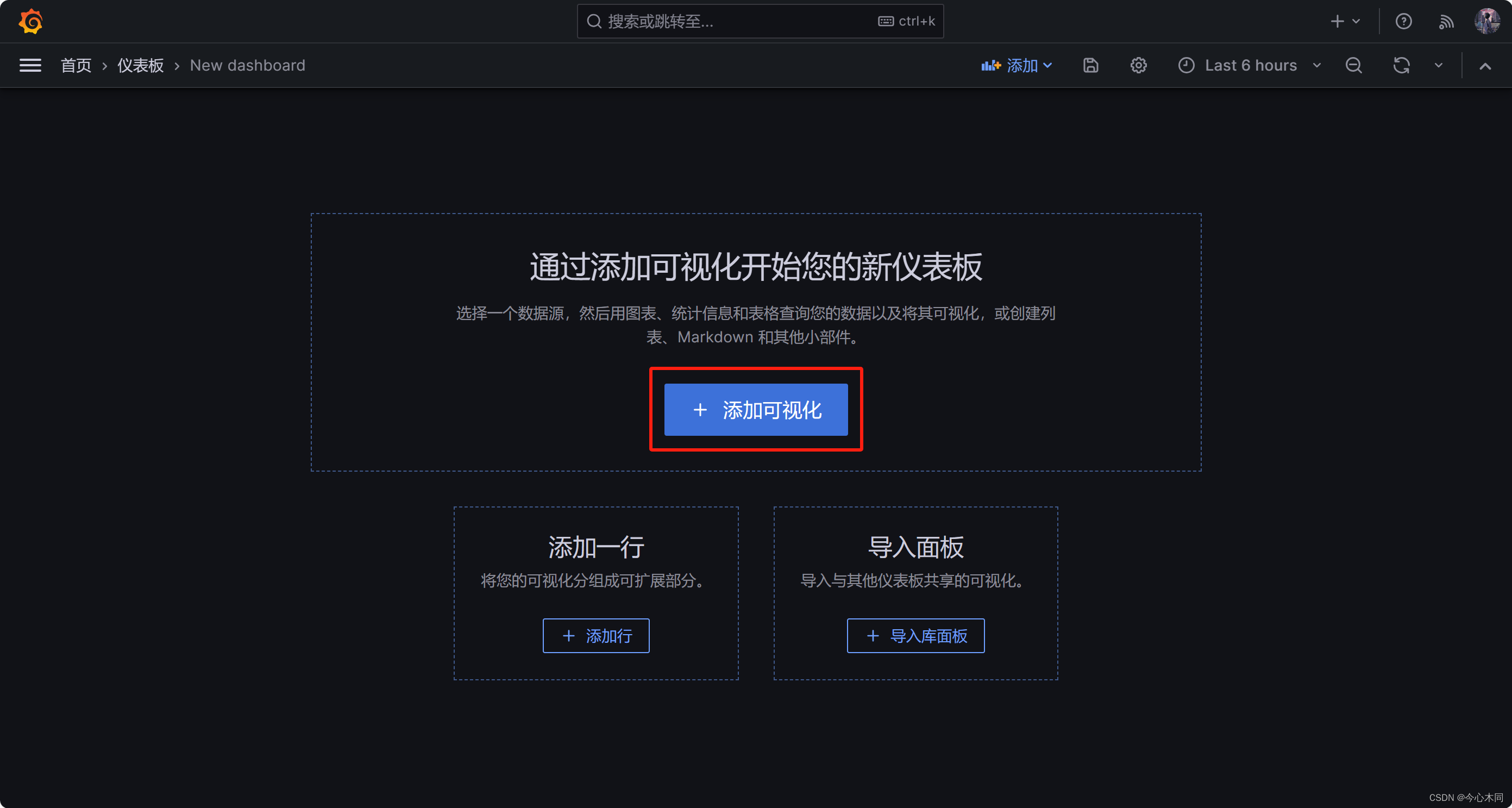

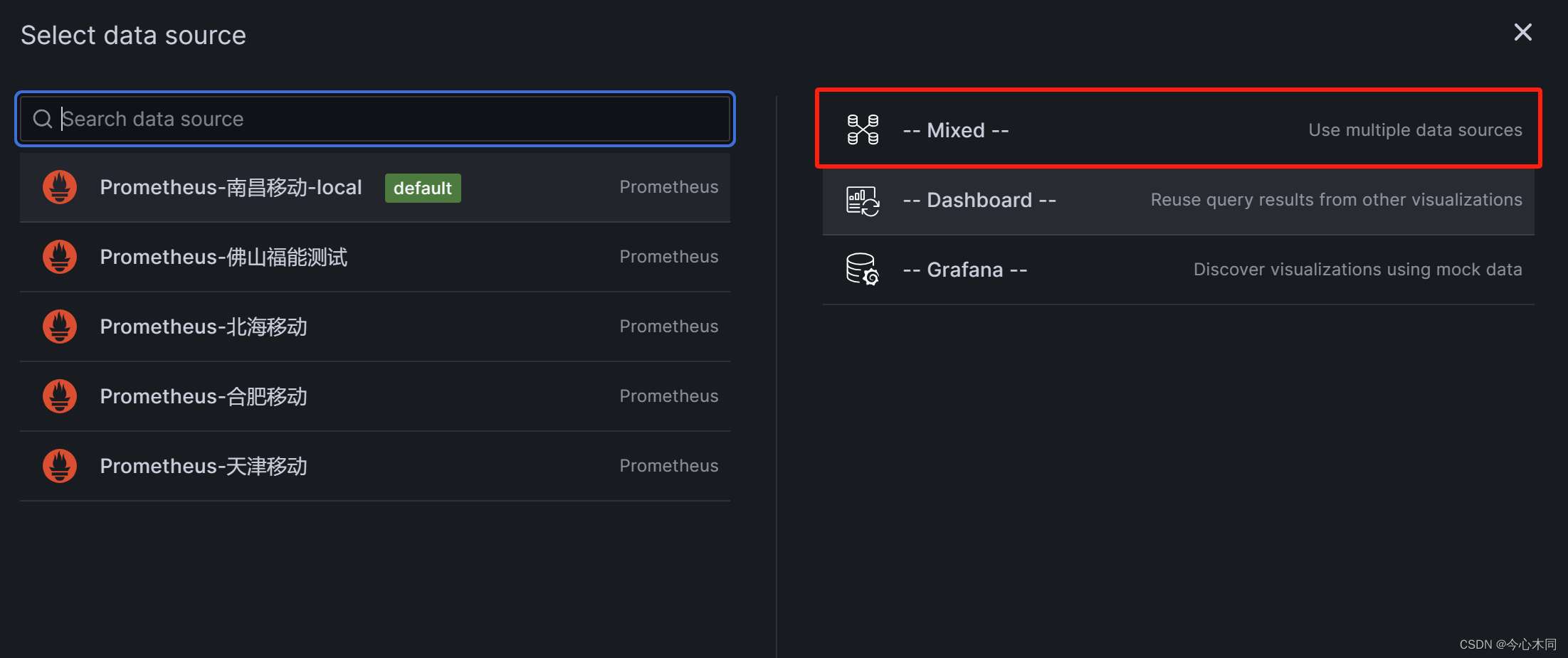

2、然后创建仪表盘，点击 Create Dashboard,添加可视化，在选择数据源的时候选择Mixed（选择多个数据源），比较好的网络监控系统基本都是分布式多点监控（通俗理解，就是多个探测点对一个IP进行监控，可以减少探测点单点故障的问题，减少丢包误报情况）

3、选择Mixed之后就进入以下界面，A就是监控项，默认会自动创建一个，序号为A

①Prometheus-南昌移动-local是探测点，这个是根据你的添加的监控源进行选择

②选择代码配置监控信息，输入promql语句，用以实现你的丢包率可视化

③在上图红框中的 Eenter a PromQL query ... 输入
100 - (avg_over_time(probe_success{job="icmp-ping",instance='114.114.114.114'}[1m]) * 100)

让我们逐步解析这个语句：

这段 PromQL 查询语句用于计算 ICMP ping 的成功率百分比。


1. **`probe_success{job="icmp-ping",instance='114.114.114.114'}`:**
   - `probe_success` 是一个prometheus监控指标，通常用于记录探测性质的操作是否成功。在这里，它可能表示 ICMP ping 探测是否成功。
   - `{job="icmp-ping", instance='114.114.114.114'}` 是一组标签过滤条件，用于选择具体的监控实例和任务。这表示我们关注 job 标签为 "icmp-ping"，instance 标签为 '114.114.114.114' 的监控数据。

2. **`[1m]`:**
   - 表示使用 1 分钟的采样间隔来计算平均值。这将返回最近 1 分钟内的数据，并计算平均值。

3. **`avg_over_time(...)`:**
   - `avg_over_time` 函数用于计算一段时间内数据的平均值。在这里，它计算了 `[1m]` 内的 `probe_success` 指标的平均值。

4. **`* 100`:**
   - 将上一步计算的平均值乘以 100。这是为了将成功率转换为百分比。

5. **`100 - (...)`:**
   - 用 100 减去前面计算的百分比。这是因为通常我们更关心失败率而不是成功率，而失败率等于 100 减去成功率。

因此，整个查询的目的是计算 ICMP ping 探测的失败率百分比。如果你对某个目标 IP（在这里是 '183.240.47.22'）执行 ICMP ping 探测，并使用 Prometheus 进行监控，这个查询将给出最近 1 分钟内的失败率百分比。

probe_success是prometheus的一个监控指标，在prometheus web界面也可以查询到job="icmp-ping" 是prometheus.yml配置文件中我们自定义的工作名称（回看往期文章就清楚）

讲解一下为什么是配置 1分钟内的失败百分比，之前我们设置的prometheus探测频率是1s 1次，从ping包角度理解，也就是 1s ping一个包，第3章抓包验证就已经证实了是1s 1个数据包，所以是每分钟60个数据包，计算1分钟内的60个数据包的丢包率对于监控ip丢包率是比较合理的，当然你也可以根据自身服务器性能来修改，比如2s探测一次。

④点击run queries 运行查询，就会出图成功
