EtherCAT网线选型标准

按功能分两部分选型

EtherCAT网线选型标准

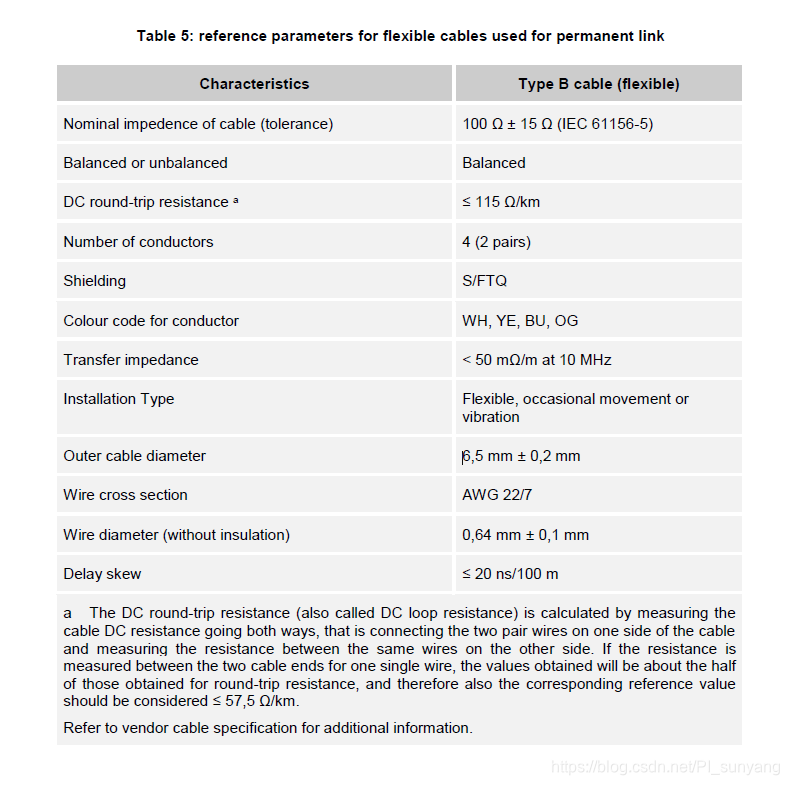

1.cable for type b在这里插入图片描述
2.普通的EtherCAT应满足阻抗为100Ω±15欧姆，线的颜色为IEE802.3 EN61918标准
3. 线序及其含义在这里插入图片描述

EtherCAT P网线标准

  1. 四绞线
  2. 24v 3A
  3. 其它遵循EtehrCAT Cable标准
  4. 绞距为13mm以下
  5. 最大弯曲半径小于线径的十倍

阻抗匹配的重要性

  1. 阻抗匹配的重要性
    抑制信号反射
    当一束光从空气射向水中时会发生反射，这是因为光和水的光导特性不同。同样，当信号传输中如果传输线上发生特性阻抗突变也会发生反射。波长与频率成反比，低频信号的波长
