TEKLA 2023球面建模

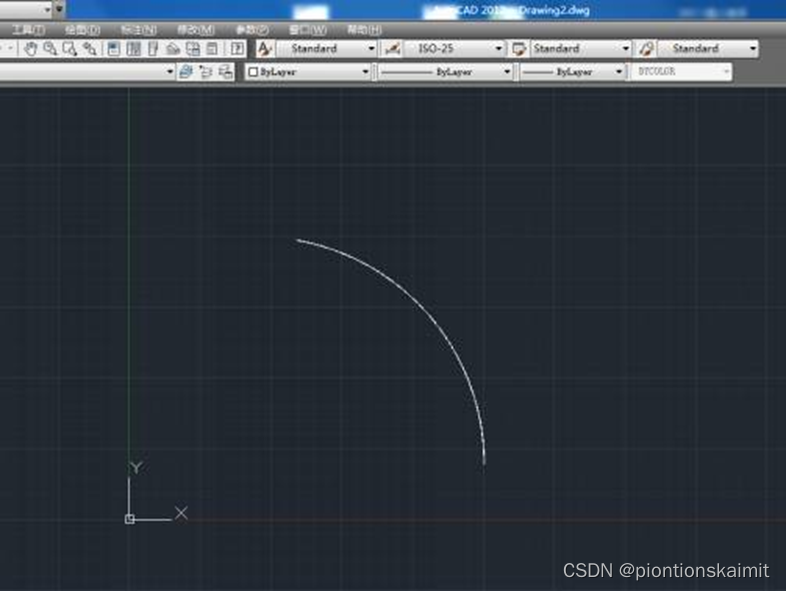

第一步：在CAD里面进行放线定位。

1这个无需多说，只是线框需要进行闭合；2保存时尽量选择低版本CAD；3图形上的中点必须落在CAD坐标原点（#0,0;中心）；4图形不能是块.

第二步：导入截面型材

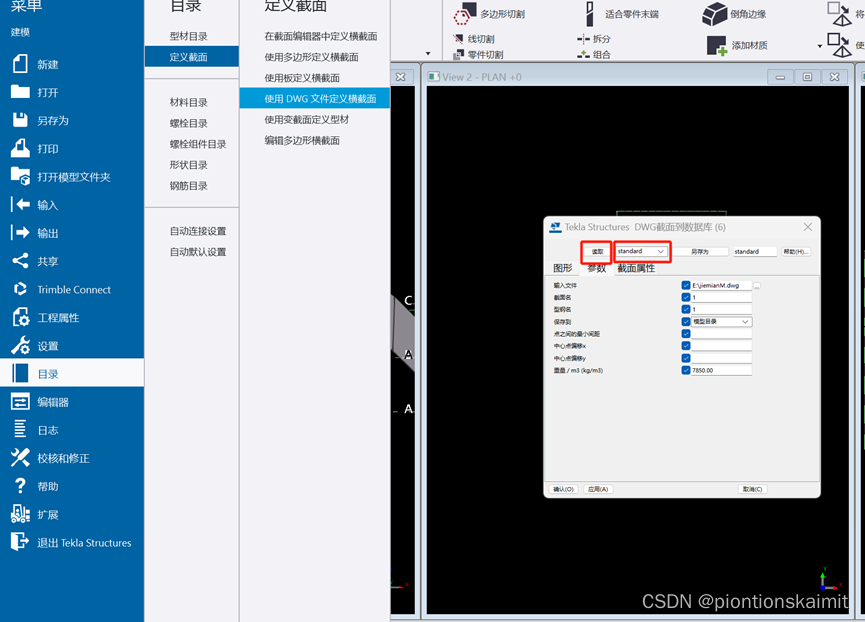

　　如图，选择：目录—定义截面—用DWG文件定义截面

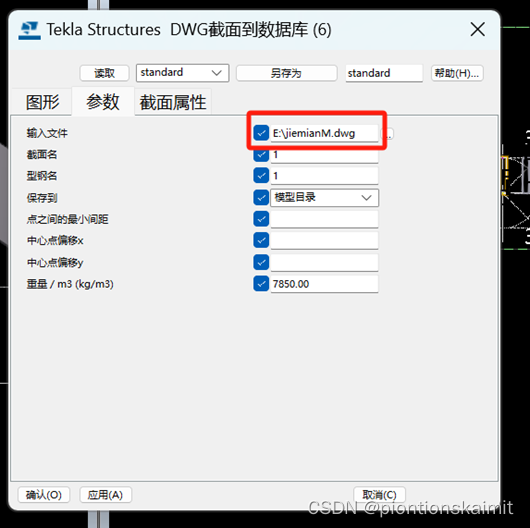

出现中对话框，按一下读取清除一下数据，选择参数—输入文件，选择相应的CAD(CAD存放位置不能在桌面必须在盘里，文件和路径名必须是英文)文件，确认，然后为截面命名。

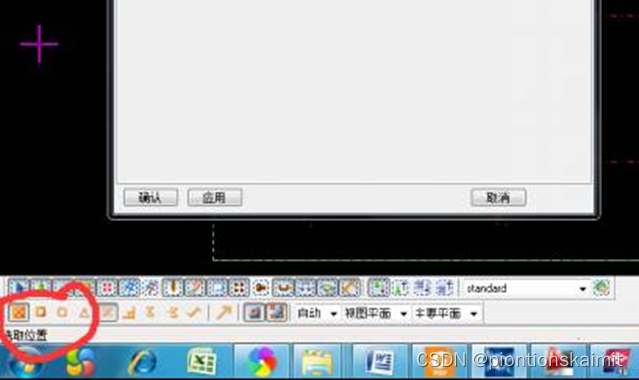

命令栏提示选择位置，然后在模型中随意选择相应位置即可。

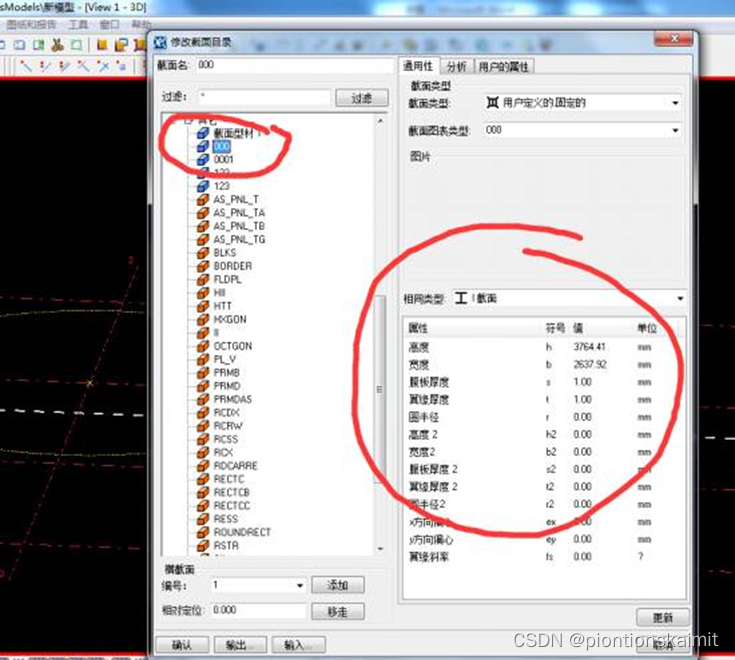

如图所示，截面已经建好。相关截面会显示在截面库里。

第三步：绘制辅助线，完成建模

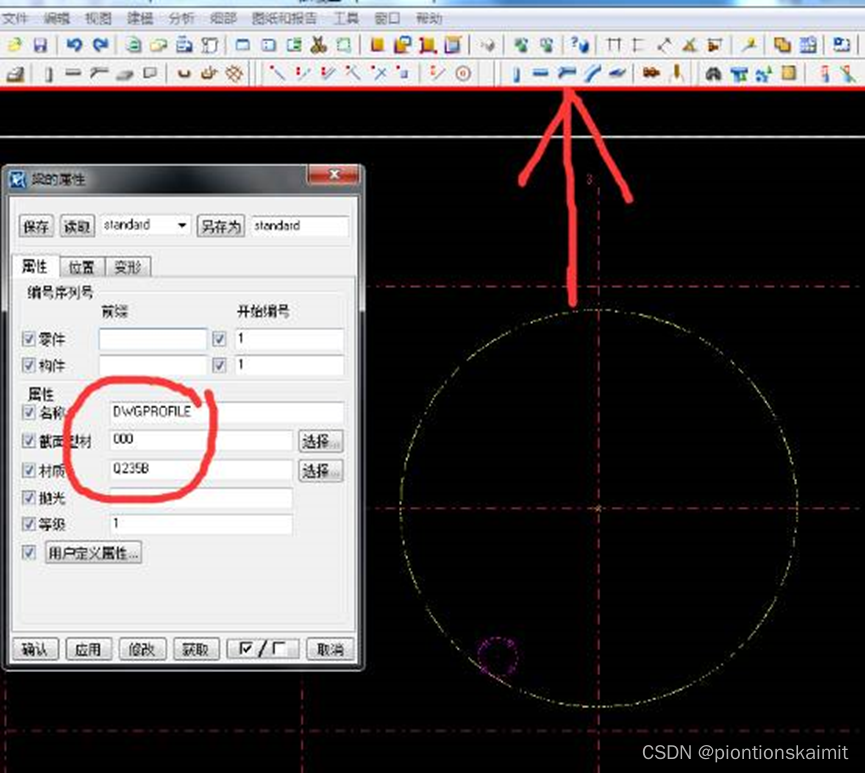

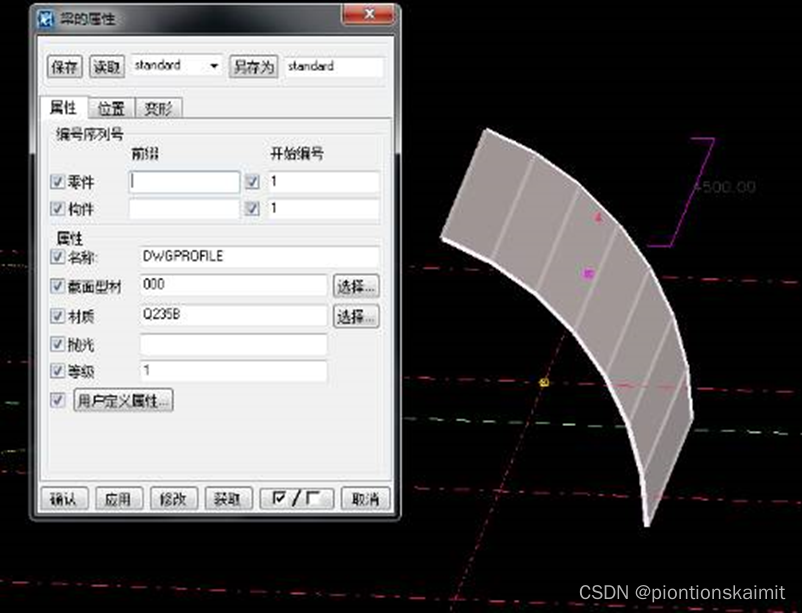

由于穹顶同一标高点均在同心圆上，在截面所在标高绘制相应半径的辅助圆，利用折梁进行建模

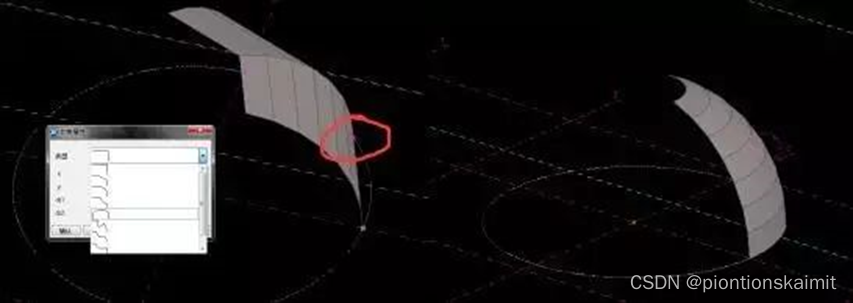

折梁切角属性改为切圆角便可显示为圆形。

然后选择性复制—旋转即可。
