python玩转modbus
1. modbus协议简介
Modbus协议是一项应用层报文传输协议,包括ASCII / RTU / TCP三种报文类型,协议本身不定义物理层,只定义了控制器能够认识和使用的消息结构,而不管消息是经过何种网络进行通信的。
标准的Modbus协议物理层接口主要有RS232 / RS422 / RS485和以太网。采用Master/Slave主从方式通信
关于modbus协议更多更详细的介绍,可自行查阅
2. 环境配置
py3
python 目前主流使用操作modbus协议的库有三个
-
pymodbus
- 使用twisted实现的modbus完整协议(支持异步通讯)
-
MinimalModbus
- 只支持modbusrtu
-
modbus_tk
- 完整modbus协议栈的实现,支持modbus tcp/rtu{1.提供slave模拟器,即模拟modbus server:502), web-based hmi master支持}
今天主要使用modbus_tk库,versions=1.1.2。相关资料https://pypi.python.org/pypi/modbus_tk
-
pip3 install modbus_tk==1.1.2
3. 主要函数
不管是通过串口(RTU/ASCII )还是以太网(TCP)模式读写数据modbus_tk库提供的唯一函数,所以我们先介绍这个函数
-
execute(slave, function_code, starting_address, quantity_of_x=0, output_value=0, data_format="", expected_length=-1, write_starting_address_FC23=0)
-
slave:从机站号 ,0为广播所有的slave
-
function_code:功能码
code function 1 READ_COILS 读线圈 2 READ_DISCRETE_INPUTS 读离散输入 3 READ_HOLDING_REGISTERS 读保持寄存器 4 READ_INPUT_REGISTERS读输入寄存器 5 WRITE_SINGLE_COIL写单一线圈 6 WRITE_SINGLE_REGISTER写单一寄存器 15 WRITE_MULTIPLE_COILS写多个线圈 16 WRITE_MULTIPLE_REGISTERS 写多寄存器 还有其它不常用大家可自己看源码 -
starting_address:起始地址
-

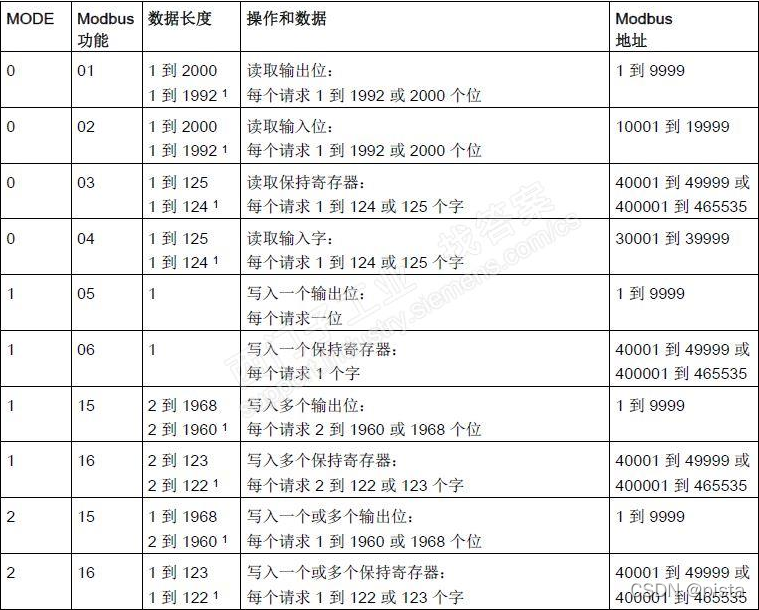

quantity_of_x:读取数据长度,RTU模式数据长度如下图1,TCP模式数据长度是和不同模块的cpu限制有关如下图2
图1:
图2:
-
output_value:一个整数(单个写入)或可迭代的值(批量写入)
-
data_format:读取的数据进行格式化,参考下图unpcak中的格式字符串内容
-
expected_length:没用过
-
write_starting_address_FC23:没用过
-
4. RTU模式
硬件链接方式通过物理485或232口
modbus_tk库提供了一个RtuMaster类,实例化一个RtuMaster对象,需要初始化封装一个Serial对象
import serial
import modbus_tk.defines as cst
from modbus_tk import modbus_rtu
master = modbus_rtu.RtuMaster(serial.Serial(port=PORT, baudrate=9600, bytesize=8, parity='N', stopbits=1, xonxoff=0))
master.set_timeout(1.0)
# port:串口
# baudrate:波特率
# bytesize:字节大小
# parity:校验位
# stopbits:停止位
# timeout:读超时设置
# writeTimeout:写超时
# xonxoff:软件流控
# rtscts:硬件流控
# dsrdtr:硬件流控
# 读保持寄存器 03H 1站号 地址0 长度0-10
res_tuple = master.execute(1, cst.READ_HOLDING_REGISTERS, 0, 10) # 返回元组
示例
import serial
import modbus_tk.defines as cst
from modbus_tk import modbus_rtu
def demo(PORT):
master = modbus_rtu.RtuMaster(serial.Serial(port=PORT, baudrate=9600, bytesize=8, parity='N', stopbits=1, xonxoff=0))
master.set_timeout(1.0)
res1 = master.execute(1, cst.READ_COILS, 0, 10)
res2 = master.execute(2, cst.READ_DISCRETE_INPUTS, 0, 8)
res3 = master.execute(3, cst.READ_INPUT_REGISTERS, 100, 3)
res4 = master.execute(4, cst.READ_HOLDING_REGISTERS, 100, 12)
res5 = master.execute(5, cst.WRITE_SINGLE_COIL, 7, output_value=1)
res6 = master.execute(6, cst.WRITE_SINGLE_REGISTER, 100, output_value=54)
res7 = master.execute(7, cst.WRITE_MULTIPLE_COILS, 0, output_value=[1, 1, 0, 1, 1])
res8 = master.execute(8, cst.WRITE_MULTIPLE_REGISTERS, 100, output_value=xrange(12))
if __name__ == '__main__':
demo('com1')
5. TCP模式
硬件链接方式通过以太网口
相同modbus_tk库提供了一个TcpMaster类,实例化一个TcpMaster对象,需要初始化封装ip地址和端口号
import modbus_tk.defines as cst
import modbus_tk.modbus_tcp as modbus_tcp
server = modbus_tcp.TcpMaster(host:str, port:int)
server.set_timeout(1.0)
# host: ip地址
# port: 端口
# 读保持寄存器 03H 1站号 地址0 长度0-10
res1 = server.execute(1, cst.READ_HOLDING_REGISTERS, 0, 10)
示例
import modbus_tk.defines as cst
import modbus_tk.modbus_tcp as modbus_tcp
def demo(ip,port):
server = modbus_tcp.TcpMaster(host:str, port:int)
server.set_timeout(1.0)
res1 = master.execute(1, cst.READ_COILS, 0, 10)
res2 = master.execute(2, cst.READ_DISCRETE_INPUTS, 0, 8)
res3 = master.execute(3, cst.READ_INPUT_REGISTERS, 100, 3)
res4 = master.execute(4, cst.READ_HOLDING_REGISTERS, 100, 12)
res5 = master.execute(5, cst.WRITE_SINGLE_COIL, 7, output_value=1)
res6 = master.execute(6, cst.WRITE_SINGLE_REGISTER, 100, output_value=54)
res7 = master.execute(7, cst.WRITE_MULTIPLE_COILS, 0, output_value=[1, 1, 0, 1, 1])
res8 = master.execute(8, cst.WRITE_MULTIPLE_REGISTERS, 100, output_value=xrange(12))
if __name__ == '__main__':
demo('192.168.2.1',102)
* 错误码
modbus exception codes | notes |
---|---|
1 | ILLEGAL_FUNCTION = 1 功能代码不合法 |
2 | ILLEGAL_DATA_ADDRESS = 2 数据地址不合法 |
3 | ILLEGAL_DATA_VALUE = 3 数据值不合法 |
4 | SLAVE_DEVICE_FAILURE = 4 slave设备失败 |
5 | COMMAND_ACKNOWLEDGE = 5 命令已收到 |
6 | SLAVE_DEVICE_BUSY = 6 slave设备忙 |
8 | MEMORY_PARITY_ERROR = 8 内存奇偶误差 |
6. 模拟测试
环境需要:
-
安装vspd.exe 用于模拟串口 (主要测试RTU模式代码,如果是测试TCP模式就不用下载串口模拟器)
-
modbus slave 用于模拟从机
安装包地址:
链接:https://pan.baidu.com/s/1BLxTjG6ZFv65R6pfhHD3kg
提取码:xynb
软件模拟操作流程
-

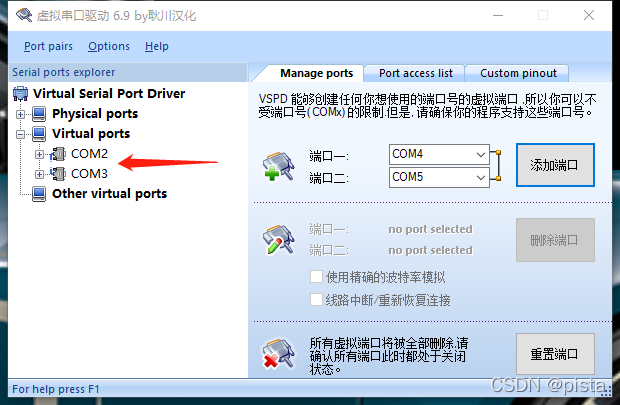

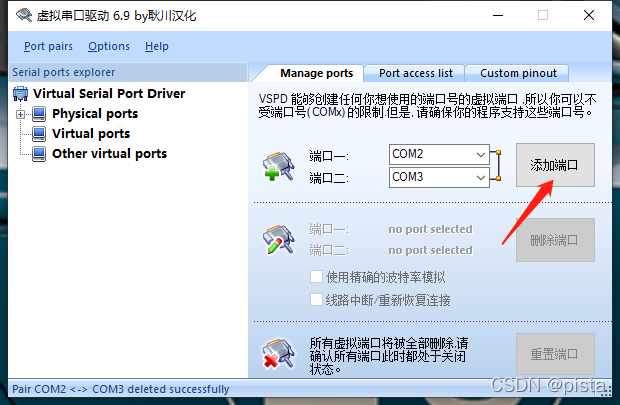

串口模拟,打开串口模拟软件,点击添加串口
-
左侧看见已添加的串口
-

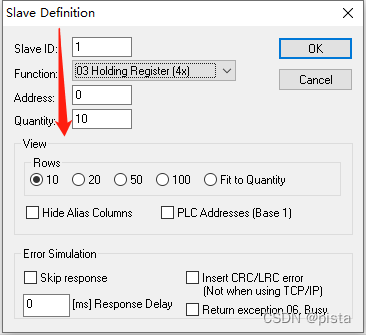

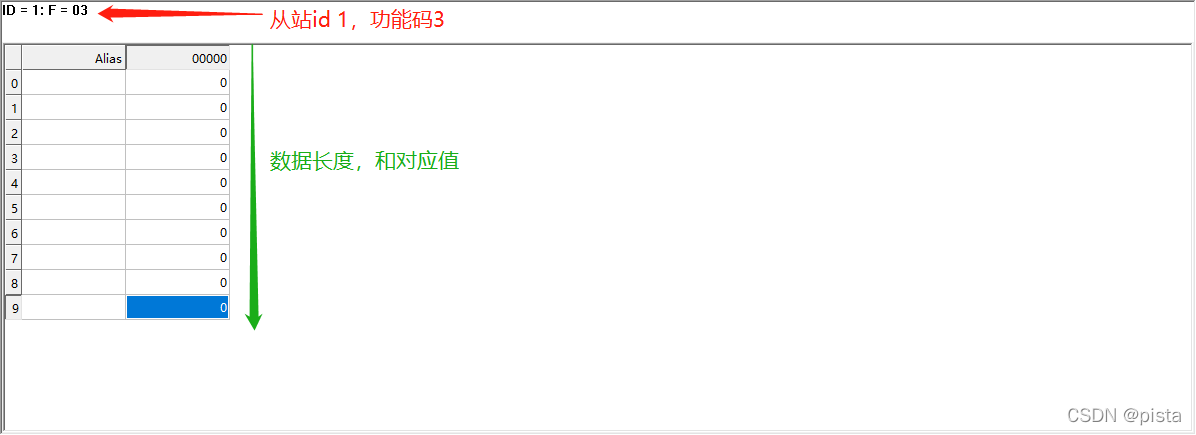

从机数据模拟。打开从机模拟软件,点击F8,进行,箭头从上到下依次是从站id设置,功能码设置,起始地址,数据长度,直接默认就可以点击ok
-

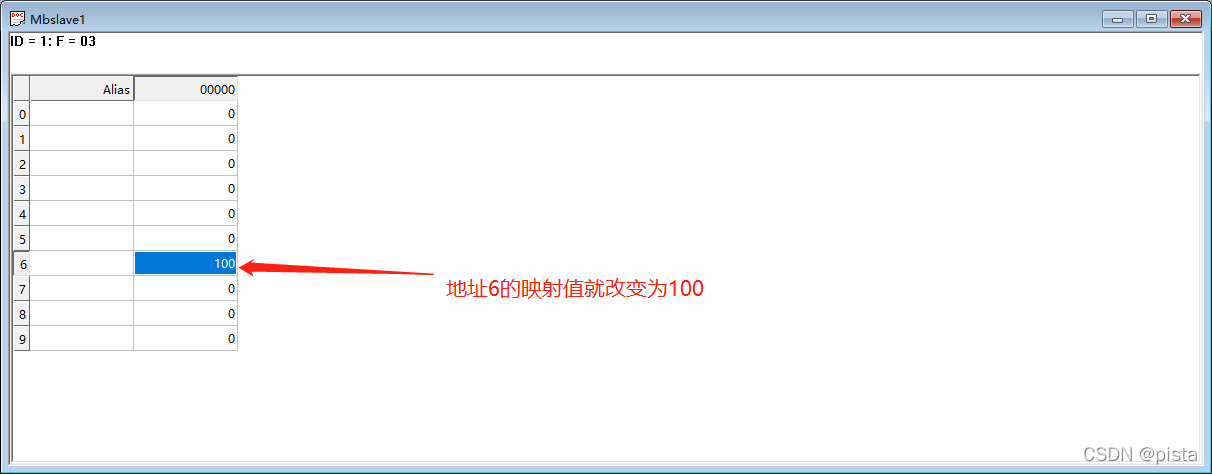

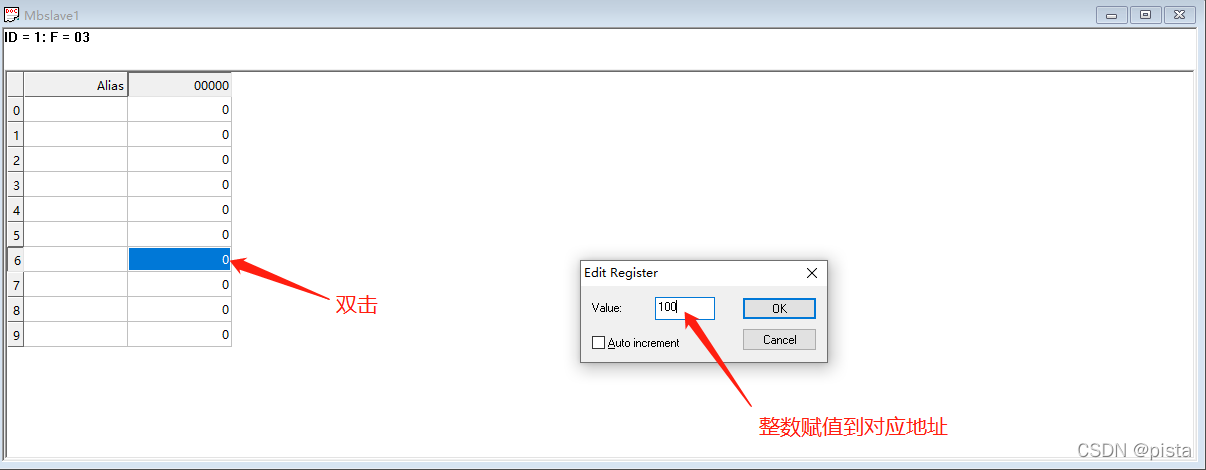

然后就会看见,双击对应的地址数据就可以赋值,必须是整数
-
从机链接模式设置 点击F3,进行设置,更据自己的主机代码是rtu还是tcp就选那种模式,rtu就用Serial Port,tcp模式就用modbus tcp/ip,
-
主机就可以用ide编辑代码测试了
用上面的示例代码就可以进行读写测试了
* 下一篇我用实体硬件设备给大家带来更详细的示例用法
-
主机:树莓派加485扩展版
- 系统RASPBERRY PI OS(32-BIT)
-
从机:ABB变频器
- 型号 ACS510-01
