一种OpenHarmony电话子系统南向适配方案

一种OpenHarmony电话子系统南向适配方案.md

1.电话子系统框架

官网电话子系统框架图

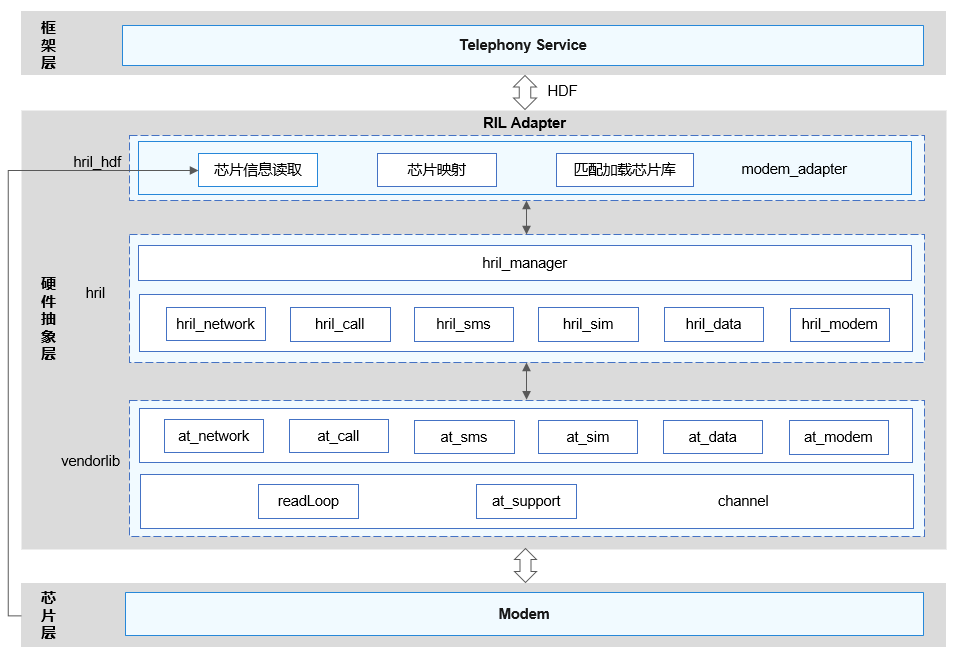

南向ril_adapter库框架图

2.适配方案

2.1 南向ril_adapter框架

ril_adapter分为三部分hril_hdf、hril、vendorlib。

• hril_hdf

  hdf驱动接口。hdi服务（drivers/peripheral/ril/interfaces/hdi_service/src/ril_driver.cpp）调用InitRilAdapter和ReleaseRilAdapter使用ril_adapter的功能。

• hril：

  负责与电话子系统框架层core_service模块ipc通信，接收框架层指令、返回指令执行结果。

• vendorlib：

  厂商库，通过usb串口，发送at指令，接收串口回传信息。

2.2 修改hril_hdf

hril_hdf主要功能是加载vendorlib，库的名称默认是libril_vendor.z.so，对应vendorlib。

修改默认厂商库加载路径有两种方法：

• 修改全局属性const.telephony.ril.vendorlib.path
• 修改g_usbModemVendorInfo，通过usb的vendorid和productid筛选后加载

修改base/telephony/ril_adapter/services/hril_hdf/include/modem_adapter.h，添加厂商库配置

UsbDeviceInfo g_usbModemVendorInfo[] = {
    // MEIG modem
    {.idVendor = MEIG_VENDOR_ID, .idProduct = MEIG_PRODUCT_ID_SLM790, .libPath = "libril_vendor.z.so"},
    // Fibocom modem
    {.idVendor = FIBOCOM_VENDOR_ID, .idProduct = FIBOCOM_PRODUCT_ID_NL668, .libPath = "libfibocom_ril.z.so"},
    // my modem
    {.idVendor = MY_VENDOR_ID, .idProduct = MY_PRODUCT_ID, .libPath = "libril_vendor_my.z.so"},
};

vendorid和productid可以在hdc shell下通过lsusb查看。

修改base/telephony/ril_adapter/services/hril_hdf/src/hril_hdf.c，新增vendorid和productid判断逻辑。

这里笔者选择通过libusb来获取usb信息，主要代码如下：

static UsbDeviceInfo *GetPresetInformationByInt(const int32_t idVendor, const int32_t idProduct)
{
    UsbDeviceInfo *uDevInfo = NULL;
    for (uint32_t i = 0; i < sizeof(g_usbModemVendorInfo) / sizeof(UsbDeviceInfo); i++) {
        if (g_usbModemVendorInfo[i].idVendor == idVendor && g_usbModemVendorInfo[i].idProduct == idProduct) {
            TELEPHONY_LOGI("find usb device index=%{public}d", i);
            uDevInfo = &g_usbModemVendorInfo[i];
            break;
        }
    }
    return uDevInfo;
}
#include <libusb/libusb.h>
static UsbDeviceInfo *GetUsbDeviceInfo(void)
{
    UsbDeviceInfo *uDevInfo = NULL;

    libusb_context *ctx = NULL;
    libusb_device **devs;
    ssize_t cnt;

    // 初始化libusb
    if (libusb_init(&ctx) < 0) {
        TELEPHONY_LOGE("libusb_init failed");
        return NULL;
    }

    // 获取已连接的USB设备列表
    cnt = libusb_get_device_list(ctx, &devs);
    if (cnt < 0) {
        TELEPHONY_LOGE("libusb_get_device_list failed");
        libusb_exit(ctx);
        return NULL;
    }

    TELEPHONY_LOGI("usb device list:");

    // 遍历设备列表并输出信息
    for (ssize_t i = 0; i < cnt; i++) {
        libusb_device *dev = devs[i];
        struct libusb_device_descriptor desc;

        // 获取设备描述符
        if (libusb_get_device_descriptor(dev, &desc) < 0) {
            TELEPHONY_LOGE("libusb_get_device_descriptor failed");
            continue;
        }

        // 打印设备信息
        TELEPHONY_LOGI("USB Device %{public}zd : ID 0x%{public}04x:0x%{public}04x ADDR:%{public}d", i + 1, desc.idVendor, desc.idProduct, libusb_get_device_address(dev));
        uDevInfo = GetPresetInformationByInt(desc.idVendor, desc.idProduct);
        if (uDevInfo)
        {
            TELEPHONY_LOGI("USB Device found!");
            break;
        }

    }
    // 释放设备列表
    libusb_free_device_list(devs, 1);
    // 退出libusb
    libusb_exit(ctx);
    return uDevInfo;
}

2.3 修改或新增厂商库

由于原vendorlib是适配美格SLM790模组的，在硬件不同的情况下，需要修改或新增厂商库。

厂商库框架：

• at_call.c ：呼叫业务相关at处理
• at_data.c ：数据业务相关at处理
• at_modem.c ： 调制解调器业务相关at处理
• at_network.c ： 网络相关at处理
• at_sim.c ： sim卡相关at处理
• at_sms.c ： 短信相关at处理
• at_support.c ：at处理通用接口，收发处理函数
• vendor_adapter.c ：对外接口
• vendor_channel.c ：at读写接口
• vendor_report.c ： at上报处理
• vendor_util.c ： 工具函数

修改方案：

1. 初始化at修改

   修改base/telephony/ril_adapter/services/vendor/src/vendor_adapter.c文件，

   修改ModemInit()函数，这里是初始化时发送给modem的at指令，根据厂商提供的信息，删除报错的at，增加和修改部分的at命令。

2. 各模块at修改

   AT+开头指令为3GPP规定的AT指令，modem基本都会支持。

   搜索全部的AT^开头的指令，将其修改为modem手册上对应的AT。

   例如，获取sim卡类型的AT指令，如果没有该AT，可以直接返回类型，如下：

   static int32_t GetSimType(void)
   {
       return HRIL_SIM_TYPE_USIM;
   }


3. 构造at指令回复信息

有一些AT底层无法执行，可以构造虚假回复消息，发送空数据给框架层。

例如：

struct ReportInfo reportInfo = CreateReportInfo(requestInfo, HRIL_ERR_SUCCESS, HRIL_RESPONSE, 0);
OnSimReport(GetSlotId(requestInfo), reportInfo, NULL, 0);

如果业务流程修改较大，无法在ril_adapter满足要求，建议修改电话子系统的框架层代码。
但如果只是修改at发送和接收就能满足业务流程，则不需要修改框架层代码。

综上，按照该方案修改的电话子系统可以做到一个板卡硬件通过usb接入不同的modem，均可以识别加载，实现电话子系统功能。
