光敏电阻 的工作原理及应用

转载--智联开发服务 智联开发Arduino 2019-05-18 20:09

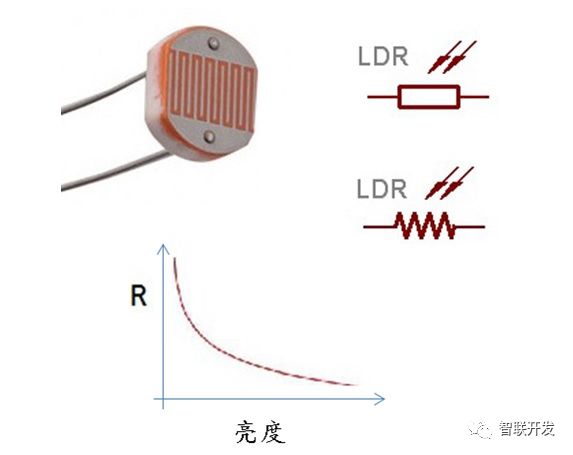

一、功能简介

光敏电阻器（photovaristor）又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。

光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。

二、内部结构图

光敏电阻的工作原理是基于内光电效应。在半导体光敏材料两端装上电极引线，将其封装在带有透明窗的管壳里就构成光敏电阻，为了增加灵敏度，两电极常做成梳状。用于制造光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半导体。通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作很薄的光敏电阻体及梳状欧姆电极，接出引线，封装在具有透光镜的密封壳体内，以免受潮影响其灵敏度。

入射光消失后，由光子激发产生的电子 空穴对将复合，光敏电阻的阻值也就恢复原值。在光敏电阻两端的金属电极加上电压，其中便有电流通过，受到一定波长的光线照射时，电流就会随光强的增大而变大，从而实现光电转换。光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也加交流电压。半导体的导电能力取决于半导体导带内载流子数目的多少。

　　光敏电阻的结构：通常由光敏层、玻璃基片和电极等组成的。

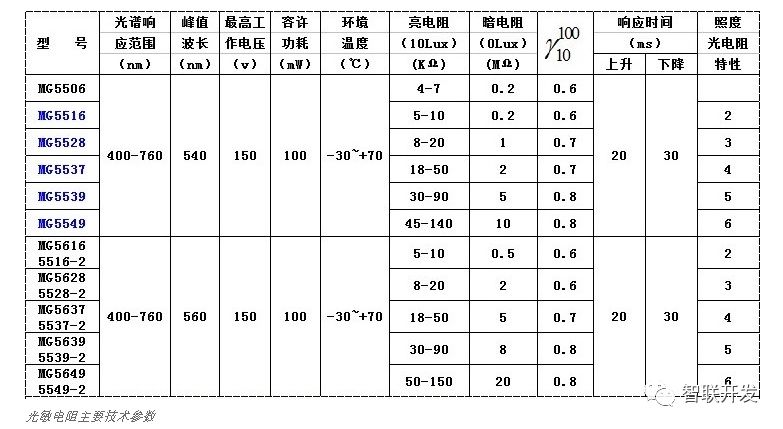

三、型号参数

光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器，光敏电阻属半导体光敏器件，除具灵敏度高，反应速度快，光谱特性及R值一致性好等特点外，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于照相机，太阳能庭院灯，草坪灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等 光自动开关控制领域。

四、万用表测量光敏电阻的好坏

　　把万用表打到电阻档20K档，因为光敏电阻没有正负极之分，所以红黑表笔随便接光敏两端，万用表显示阻值0.86千欧，然后用手遮挡光敏的感光区域，改变其光照的强度，万用表显示的阻值9.5千欧左右，阻值有明显的变化，说明这个光敏电阻是好的。如果阻值没有变化，则光敏就是坏的。
