物理MATLAB可视化——驻波

一、模型建立
二、代码实现
三、程序运行结果

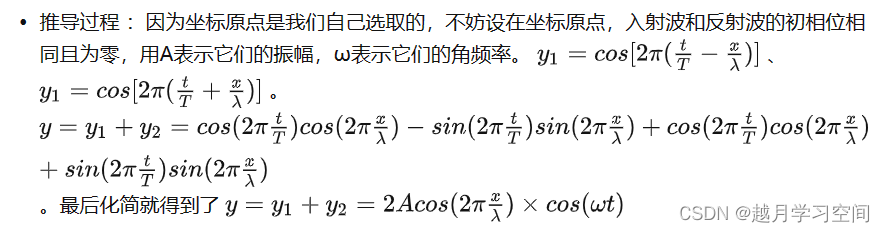

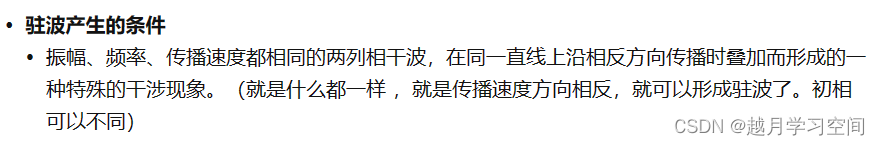

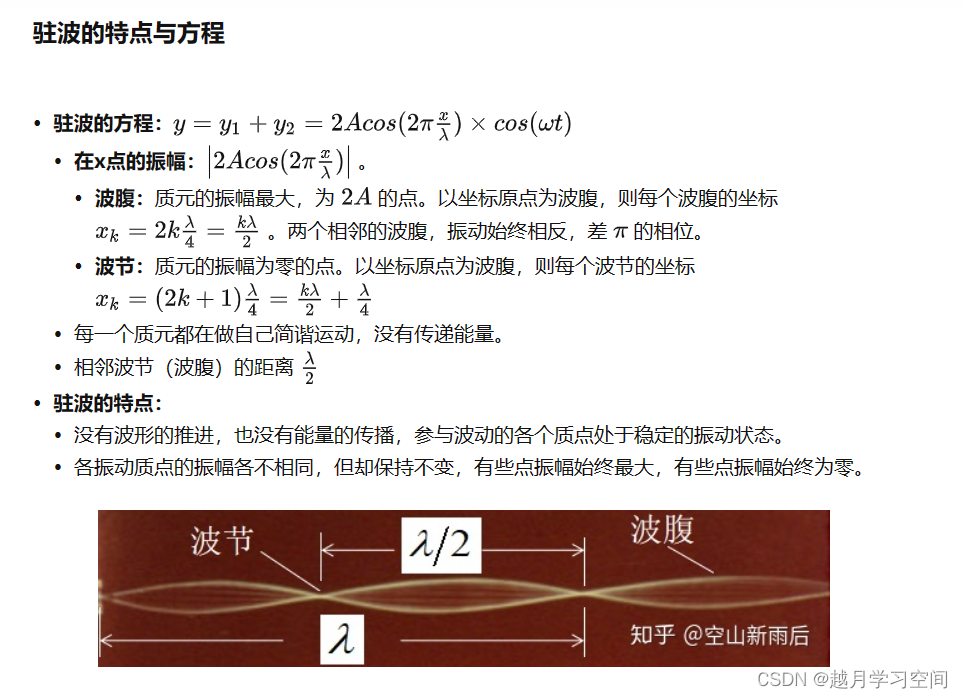

一、模型建立

在这里插入图片描述

转载于https://zhuanlan.zhihu.com/p/139134760

二、代码实现

%驻波图形动画
clear,clc
%% 参数初始化
t=0:0.1:10;
l=1;
a=1;
%m=1;
x=linspace(0,l);
%% 绘制动画
aviobj=VideoWriter('ZhuBo.avi');%新建叫example.avi的文件
open(aviobj); %打开
for m=1:5
for n=1:length(t)
    u=sin(m*pi*x/l)*sin(m*a*pi*t(n));
    plot(x,u)
    axis([0 l -2 2])
    currFrame = getframe;
    writeVideo(aviobj,currFrame);
    pause(0.01)
end
end
close(aviobj); %关闭
