态路小课堂丨基于SWDM标准的40G/100G光模块

已于 2022-11-18 12:03:34 修改
阅读量402 收藏
点赞数
分类专栏： 光模块 数据中心 文章标签： 5g 光纤通信 光通信 网络 运维
于 2022-11-11 10:33:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/poposu/article/details/127801680
版权

在这里插入图片描述

导读：随着网络数据流量的不断增长，数据中心从10G/25G☝向40G/100G速率☝不断升级。以往的OM3/OM4多模光纤在40G/100G下无法支持150米以上的传输。同时，由于数据中心MPO芯数越来越多，MPO连接器也从最初的MPO-8，MPO-12，发展到MPO-16，MPO-24。因此，为了节省光纤资源，提升多模光纤的传输容量，增加传输距离，SWDM技术对于数据中心的建设有着重要的意义。本文为您介绍基于SWDM标准的40G/100G光模块的内容。

什么是SWDM？

SWDM（Short Wavelength Division Multiplexing）短波分复用技术是SWDM MSA定义的，将传统多模光纤所用的850nm扩展至850nm-950nm，扩展了多模光纤的传输波长。其将4个波长（850nm、880nm、910nm和940nm）复用到1根多模光纤上传输，节省光纤资源，同时提高光纤的有效模式带宽EMB，从而可以延长传输距离。

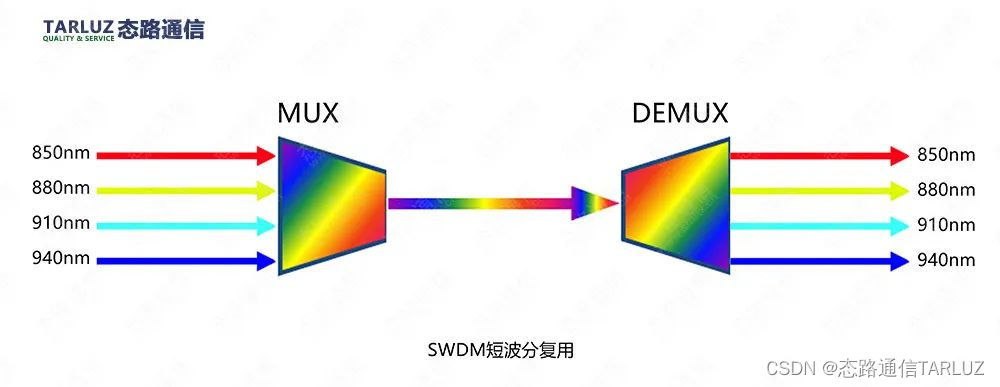

在这里插入图片描述

基于SWDM标准的40G/100G模块

SWDM MSA短波分复用多元协议组定义了40G和100G两个SWDM标准。用于以太网的4 x 10 G 和4 x 25 G 的
