wireshark的usb抓包分析 2 - 分析数据

1. 使用过滤器

抓取的数据包括所有的usb设备，这里需要使用过滤器过滤出想看的设备数据。

过滤器在下图红圈内

可以通过IP（即USB设备的地址）来过滤设备。

注意上图中的设备IP值为1.255.0，第一个数字0表示USBPcap1, 第二个数字255就是USB的设备地址，第三个数字是端点号。这个设备地址不太好查到，可以拔插一下设备看一下，注意一般鼠标也是USB的，所以可以用快捷键Ctrl+E停止

然后在过滤器里输入

usb.device_address==255

这样就只有设备地址为255的通信数据。

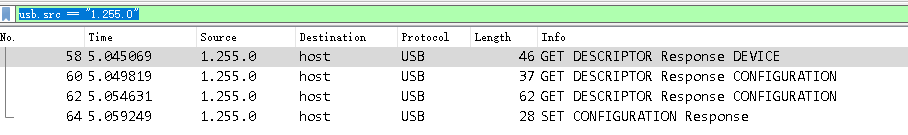

过滤器输入usb.src == "1.255.0"

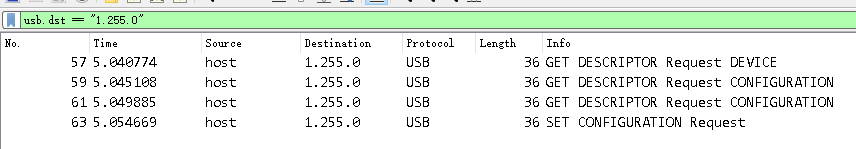

过滤器输入usb.dst == "1.255.0"

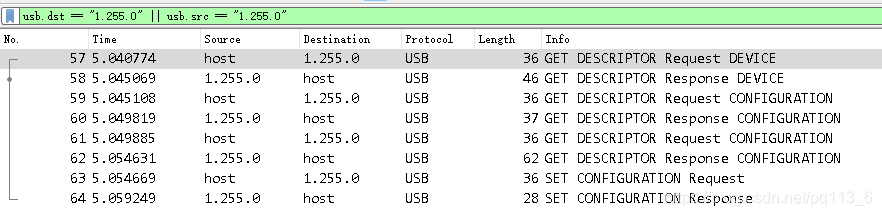

过滤器输入usb.dst == "1.255.0" || usb.src == "1.255.0"

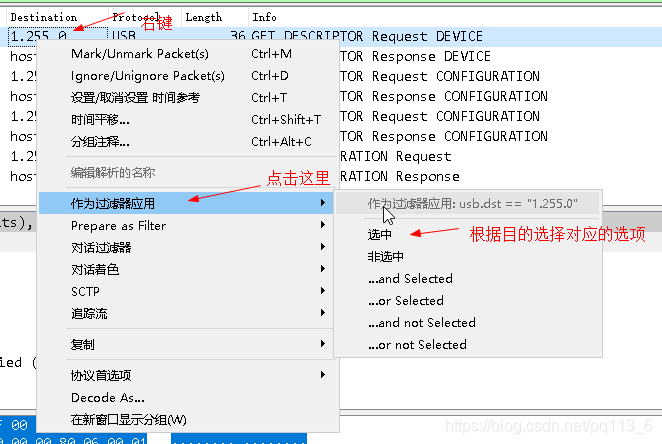

还有更快的方式，可以鼠标选中要作为过滤条件的项目，右键弹出菜单:，步骤如下图

过滤器栏中会生成对应的过滤条件命令。

2. 点击需要查看的信息条，如上图中的“GET DESCRIPTOR Request DEVICE”，即USB发送读描述符的命令给设备，在第二个信息栏中会显示当前数据的协议信息，第三个信息栏里面显示的是真正的数据。

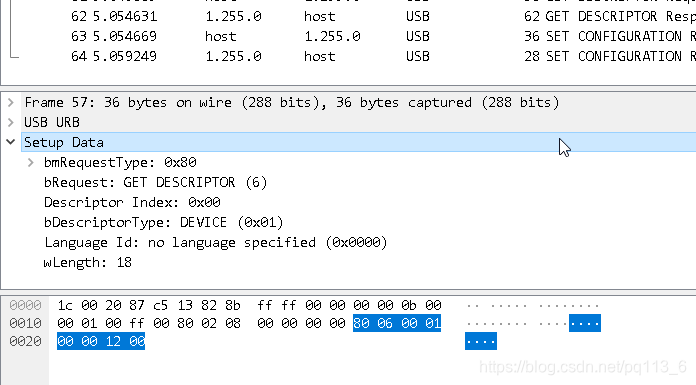

点击第二栏的信息会和第三栏的数据产生联动，比如点击“Setup Data”, 下面的数据“80 06 00 01 00 00 12 00”会自动高亮。

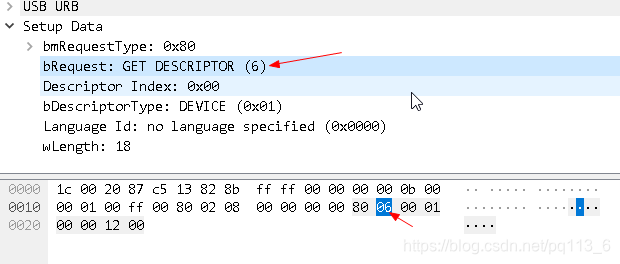

如果项目有子项，点击可以展开，例如点击”Setup Data“左边的图标“”展开，再点击bRequest:GET DESCRIPTOR就可以看到实际对应的数据。
