君正X2100 使用SPI NOR Flash

因为使用FreeRTOS SDK无法基于NAND FLASH创建文件系统，所以需要NOR FLASH。

一、NOR FLASH说明

FLASH型号W25Q128JVEIQ，容量:16MB。其内部是由数据存储单元和各种控制器组成：

存储单元的最小单位为一个寄存器，每个寄存器可存储1个字节的数据。

每256个寄存器组成一页(Page)，也就是一页能存储256Byte数据，

每16页组成一个扇区(Sector)，一个扇区能储存16x256=4096Byte数据(近似4KB)。比如扇区0的数据地址范围为000000 h-000FFF h。

每16个扇区又组成一个块(Block)，一个块能储存4096x16=65536Byte数据(近似64K)。例如块0的数据地址范围为000000 h-00FFFF h 。

整个存储单元共256个块，所以其总存储容量为256x65536=16777216Byte数据，近似为16MByte。数据地址范围为000000 h-FFFFFF h。

二、固件编译及烧录

1.编译：

make x2100_nor_defconfig
make

选择nor的配置文件即可。

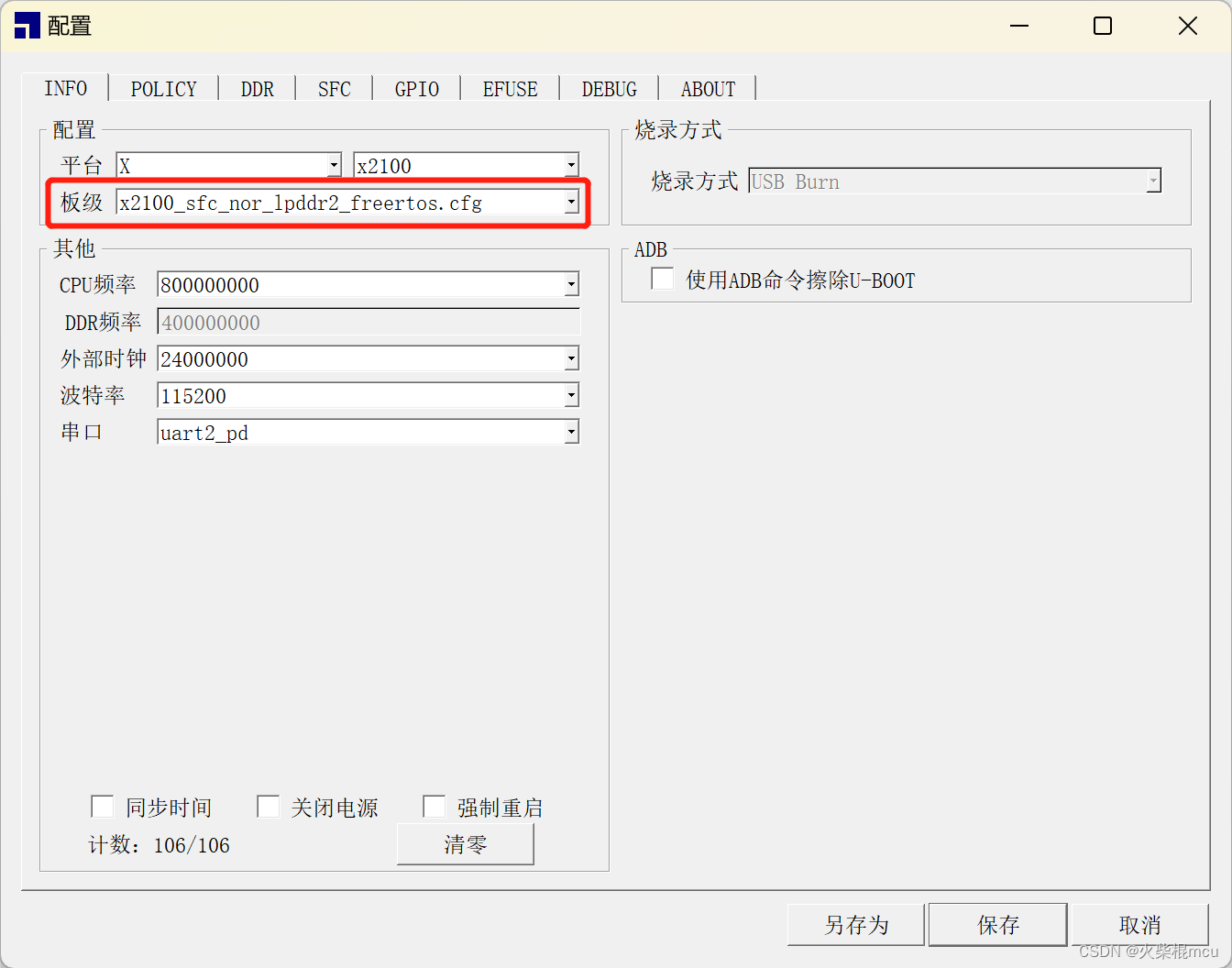

2.烧录：

注意：nor存储器烧录过程会比较慢。

三、用户数据存储

1.FLASH空间划分

预留4MB空间作为固件存储，数据存储起始地址为0x40 0000

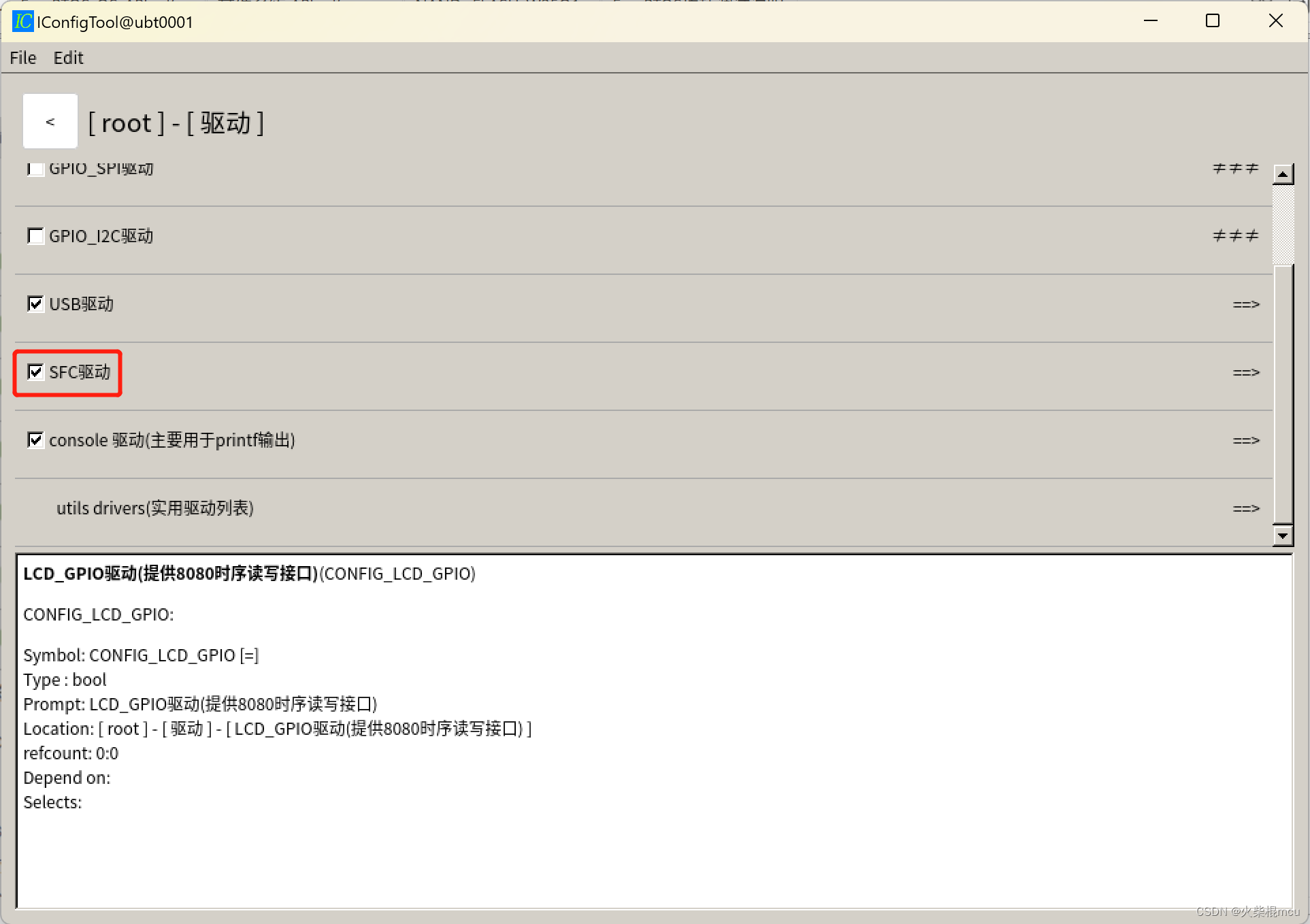

2.使能SFC控制器

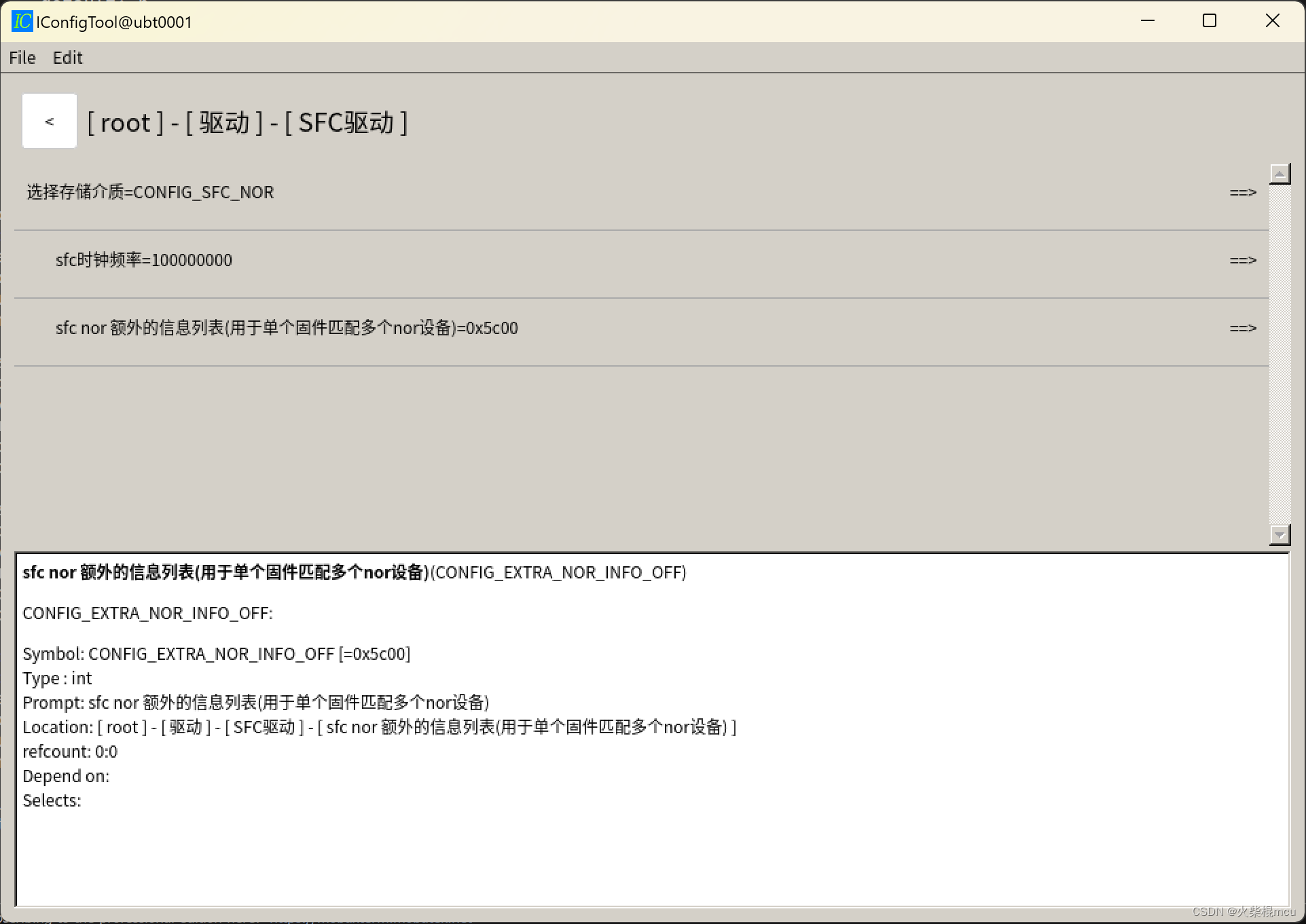

存储介质为NOR FLASH，时钟频率100MHz。

3.调用驱动操作Flash

包含驱动头文件，头文件位于\freertos\include\driver下

#include <driver/sfc_nor.h>

 驱动函数

#ifndef _SFC_NOR_H_
#define _SFC_NOR_H_
#include <stdio.h>
struct  flash_info{
    const char    *name;
    uint32_t id;
    uint32_t pagesize;
    uint32_t chipsize;
    uint32_t erasesize;
    uint32_t addrsize;
};

void sfc_nor_flash_init(void);
int sfc_nor_flash_read(uint32_t from, uint32_t len, uint8_t *buf);
int sfc_nor_flash_write(uint32_t to, uint32_t len, const uint8_t *buf);
int sfc_nor_flash_erase(uint32_t addr, uint32_t len);
const struct flash_info *sfc_nor_flash_info(void);

#endif /* _SFC_NOR_H_ */

使用之前不需要调用sfc_nor_flash_init()函数，系统已初始化过。

读取Flash信息

struct flash_info *flashInfo;
flashInfo = sfc_nor_flash_info();

printf("flash name:%s\n", flashInfo->name);
printf("flash id:%04X\n", flashInfo->id);
printf("flash pagesize:%d\n", flashInfo->pagesize);
printf("flash chipsize:%d\n", flashInfo->chipsize);
printf("flash erasesize:%d\n", flashInfo->erasesize);
printf("flash addrsize:%d\n", flashInfo->addrsize);

执行结果：

flash name:WIN25Q128JVSQ
flash id:EF4018
flash pagesize:256
flash chipsize:16777216
flash erasesize:4096
flash addrsize:3

 擦除、写、读 测试

	int ret = 0;
	int buffer_test_len = 5;
	uint8_t dataWriteBuf[5] = {0x01, 0x02, 0x03, 0x04, 0x05};
	uint8_t dataReadBuf[5];

	ret = sfc_nor_flash_erase( 0x400000, 0x1000 );			/* offset: 4MByte, length: 4096 */
    if (ret < 0)
	{
        printf("sfc nor flash test: erase failed. ret=%d\n", ret);
        return;
    }

	ret = sfc_nor_flash_write( 0x400000, buffer_test_len, dataWriteBuf );
    if (ret != buffer_test_len)
        printf("sfc nor flash test: write lenght(%d) not equal actual(%d).\n", buffer_test_len, ret);

	ret = sfc_nor_flash_read( 0x400000, buffer_test_len ,dataReadBuf );
    if (ret != buffer_test_len)
        printf("sfc nor flash test: read lenght(%d) not equal actual(%d).\n", buffer_test_len, ret);

	for( int i = 0; i < buffer_test_len; i++ )
	{
		printf("data[%d]:%02X ", i , dataReadBuf[i]);
	}
	printf("\n");

执行结果：

data[0]:01 data[1]:02 data[2]:03 data[3]:04 data[4]:05

未完，待续......
