ZYNQ学习笔记——信号/接口/引脚

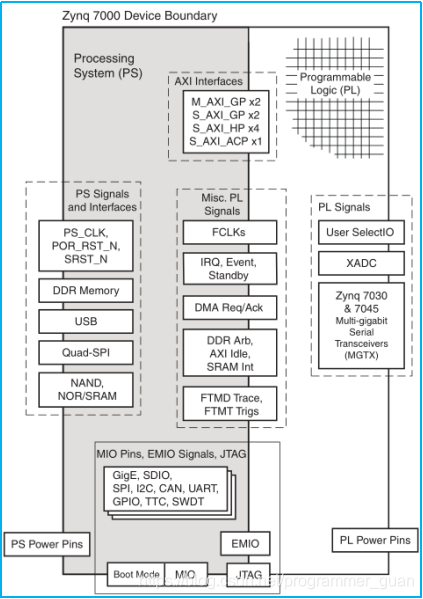

上一篇文章了解了Zynq-7000 EPP设备的主要结构框架，今天继续学习Zynq-7000 EPP设备的主要信号/接口/引脚部分，主要接口和信号如下图所示：

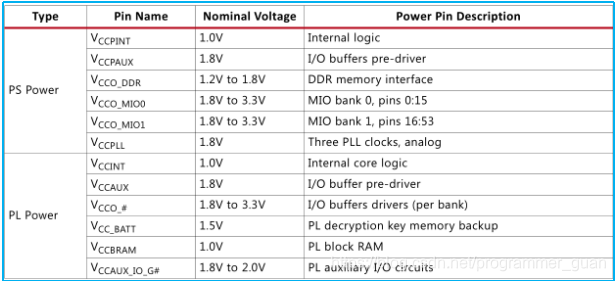

Power Pins

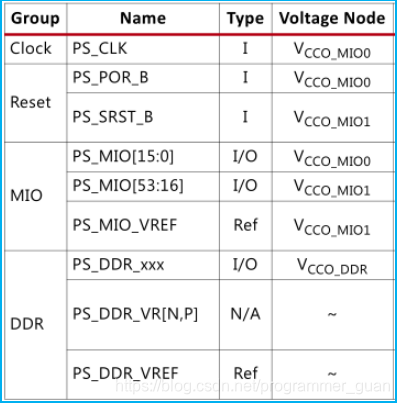

PS I/O Pins

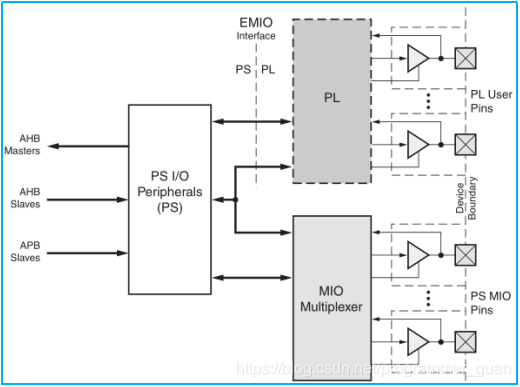

MIO‐EMIO

通过软件编程可将I/O信号传递至MIO管脚；I/O外围信号同时也可以通过EMIO接口传递至PL（包括PL设备引脚）。这有助于访问更多的设备管脚（PL管脚）以及允许I/O外围控制器与PL中的用户逻辑进行交互。
