Altium Designer 13 设计备忘录6——如何修改覆铜连接焊盘的宽度以及角度和导线数

本文讲解了电路板完成布线布局后的覆铜处理方法,重点介绍如何将覆铜连接到GND网络,以及通过软件设置选择不同的覆铜连接风格。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

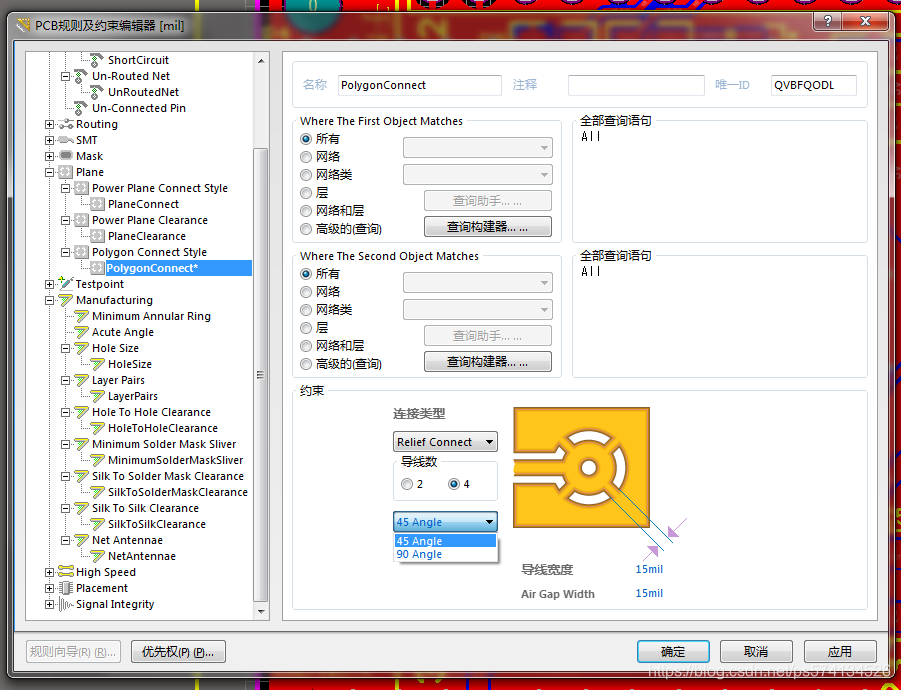

在电路板完成布线布局后,需要对电路板进行覆铜,覆铜一般是连接在电路板的GND网络上,然后如果遇到有GND的焊盘时,可选择全覆盖、导线连接。如果选择导线连接,可以在软件顶部菜单栏的设计(Design)→规则(R)→出现下面的框,然后找到Plane里面的Polygon Connect Style内的PolygonConnect进行修改。
