一、认识电阻

1、耗能能力

电阻对电流有阻碍作用，它自身消耗能量，会将电能转换为热能

$P=i^{2}*R$ ， $P$ 为热功率， $i$ 为流过电阻的电流， $R$ 为电阻阻值

2、欧姆定律

$R=\frac{U}{I}$ ， $U$ 为加在电阻两端的电压， $R$ 在电路中为固定值

3、等效模型

理想的电阻器，由纯电阻组成，不受工作频率影响，在交流电中电阻电压和电流相位一致

$Z_{resistor,ideal}=R$

实际的电阻器，会有寄生电感和寄生电容存在，所以电阻真实的等效模型，应如下图所示：

$Z_{resistor,real}=\frac{j*\omega *L+R}{(1-\omega ^{2}*L*C)+j*\omega *R*C}$

$\left | Z_{resistor,real} \right |=\sqrt{\frac{(\omega *L)^{2}+R^{2}}{(1-\omega ^{2}*L*C)+(\omega *R*C)^{2}}}$

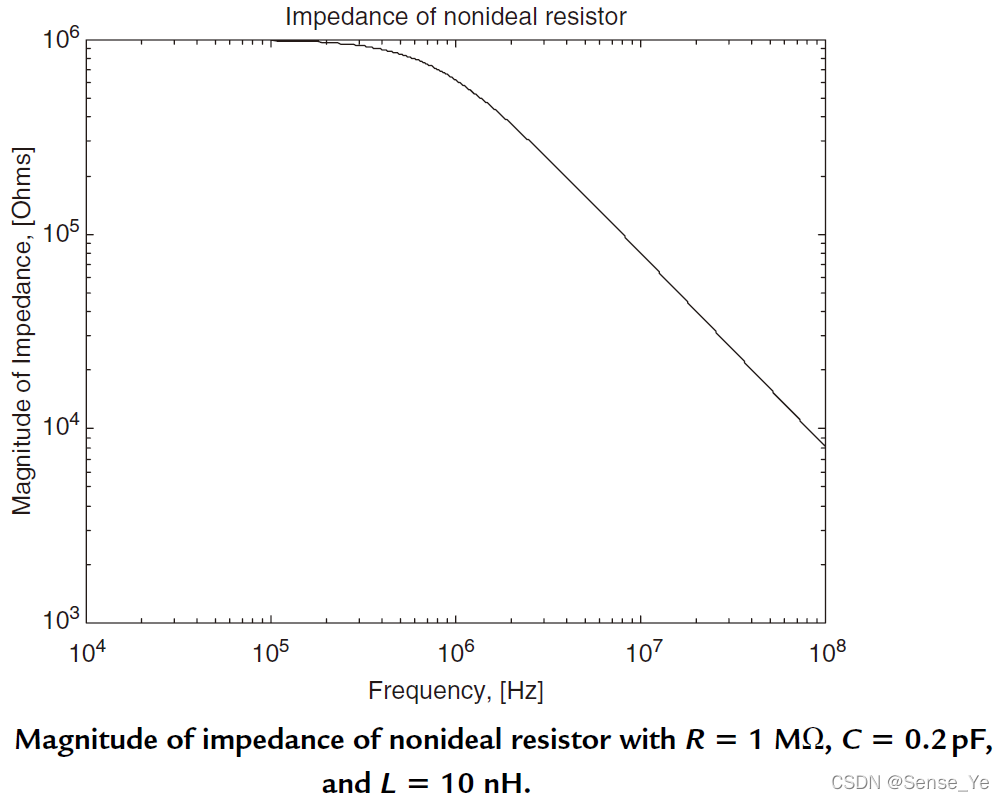

当阻值较大时， $R*C\gg \frac{L}{R}$ ，电容器占主导地位，阻抗会随着频率增大而变小

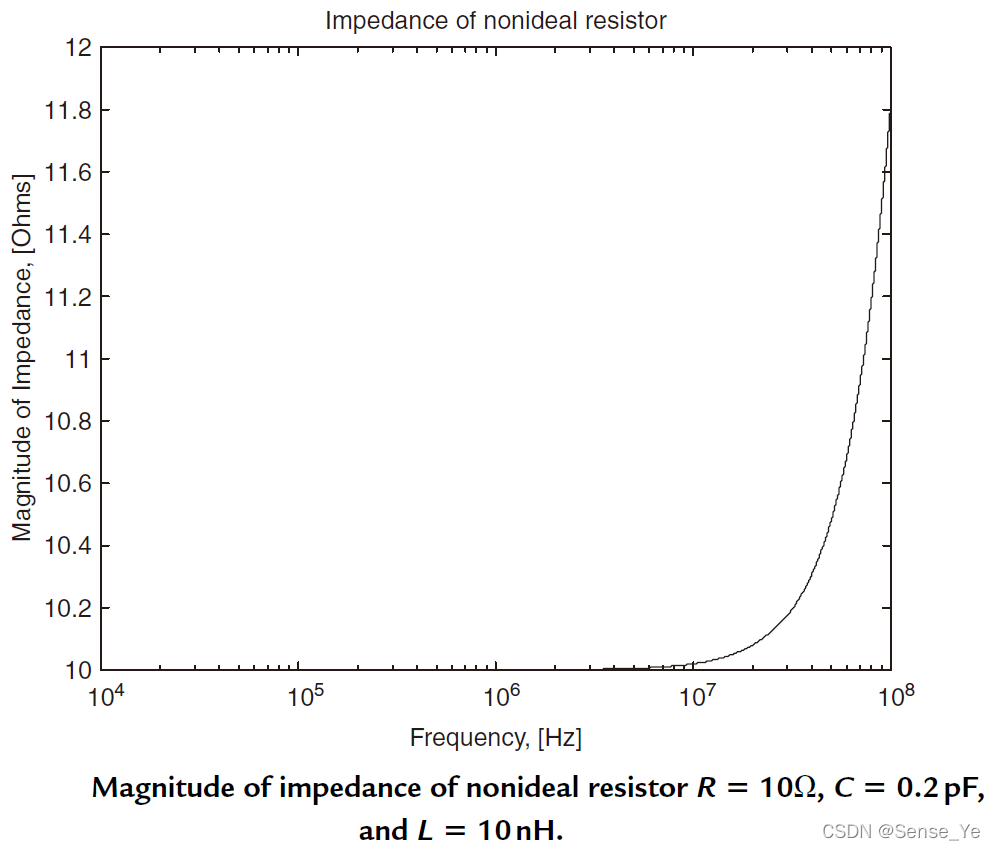

当阻值较小时， $R*C\ll \frac{L}{R}$ ，电感器占主导地位，阻抗会随着频率增大而增大

4、单位换算

$1G\Omega =1000M\Omega =10^6K\Omega =10^9\Omega$

贴片电阻丝印解读

1）0201、0402因封装过小无丝印，仅能通过万用表测量确定

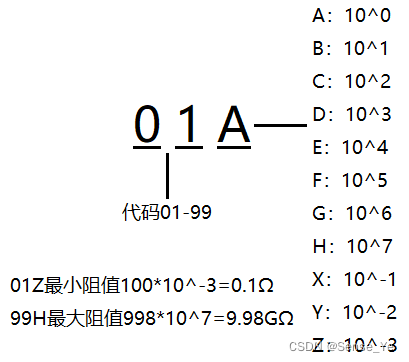

2）丝印通过代码表示，常用于0603封装

代码表，举例若丝印为30C标识阻值为 $R=200*10^{2}=20K\Omega$

01	100	21	162	41	261	61	422	81	681
02	102	22	165	42	267	62	432	82	698
03	105	23	169	43	274	63	442	83	715
04	107	24	174	44	280	64	453	84	732
05	110	25	178	45	287	65	464	85	750
06	113	26	182	46	294	66	475	86	768
07	115	27	187	47	301	67	487	87	787
08	118	28	191	48	309	68	499	88	806
09	121	29	196	49	316	69	511	89	825
10	124	30	200	50	324	70	523	90	845
11	127	31	205	51	332	71	536	91	866
12	130	32	210	52	340	72	549	92	887
13	133	33	215	53	348	73	562	93	909
14	137	34	221	54	357	74	576	94	921
15	140	35	226	55	365	75	590	95	935
16	143	36	232	56	374	76	604	96	956
17	147	37	237	57	383	77	619	97	973
18	150	38	243	58	392	78	634	98	985
19	154	39	249	59	402	79	649	99	998
20	158	40	255	60	412	80	665

3）丝印通过3位数字表示，常用于0603、0805、1206等封装电阻

473： $4.7*10^{3}=4.7K\Omega$

103： $1*10^{3}=1K\Omega$

2R0： $2*10^{0}=2\Omega$

4）丝印通过4位数字表示，常用于0805、1206等封装电阻

1001： $100*10^1=1K\Omega$

4702： $470*10^{2}=47K\Omega$

2R00： $2*10^0=2\Omega$

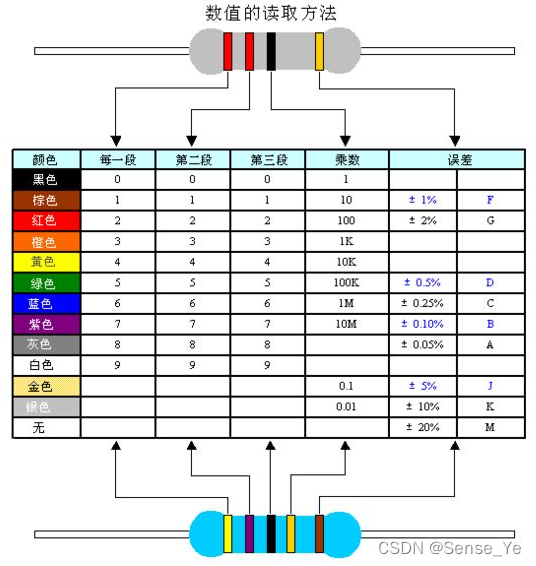

色环电阻解读

5、串并联

电阻串联，等效阻值变大，等效耐压变大

$R=R_{1}+R_{2}+...+R_{N}$ ， $R$ 为 $N$ 个电阻串联的等效阻值

电阻并联，等效阻值变小，等效过流变大

$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+...+\frac{1}{R_{N}}$ ， $R$ 为 $N$ 个电阻并联的等效阻值

若 $R_{1}=R_{2}=...=R_{N}$ ，则 $R=\frac{R_{1}}{N}$

6、常见封装

片状电阻公制和英制
英制(inch)	公制(mm)	长度(mm)	宽度(mm)	功率(W)	耐压(V)
01005	0402	0.4	0.2	1/32	15
0201	0603	0.6	0.3	1/20	25
0402	1005	1.0	0.5	1/16	50
0603	1608	1.6	0.8	1/10	75
0805	2012	2.0	1.2	1/8	100
1206	3216	3.2	1.6	1/4	200
1210	3225	3.2	2.5	1/3	200
1812	4832	4.8	3.2	1/2	200
2010	5025	5.0	2.5	3/4	200
2512	6432	6.4	3.2	1	250

上述功率、耐压仅供参考，具体以厂家的规格书为准

7、电阻种类

（1）碳膜电阻

它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。碳膜的厚度决定阻值的大小，通常用控制膜的厚度和刻槽来控制电阻器。形态为色环电阻，本体一般为黄色，成本低，精度差(MAX±2%)，功率一般

（2）金属膜电阻

它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。通过调整它的材料成分、膜层厚度、刻槽，来决定阻值大小。形态为色环电阻，本体一般为蓝色，成本一般，精度一般(MAX±1%)，功率一般

（3）薄膜电阻

它是采用类蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成，一般这类电阻常用的绝缘材料是陶瓷基板。形态为片状电阻，成本一般，精度高(MAX±0.1%)，功率小

（4）厚膜电阻

它是采用厚膜工艺印刷而成的电阻，电阻材料是一种特殊的浆料，含有粘合剂，载体和待沉积的金属氧化物的混合物。粘合剂是玻璃状玻璃料，载体存在有机溶剂体系和增塑剂。在载体上烧制糊剂后，薄膜变成玻璃状，这使其很好地防潮。形态为片状电阻，成本低，精度一般(MAX±1%)，功率小

（5）水泥电阻

它是将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀之材料保护固定并把绕线电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。形态为插件电阻，成本低，精度低，功率大

备注：上述仅罗列了常用的电阻器，抗硫化电阻是在普通电阻上增加保护膜，适用于恶劣环境下使用
