移远通信BC26-墨子号连接新版OneNET云平台并上传数据

移远通信BC26-墨子号连接新版OneNET云平台并上传数据

-串口调试助手AT指令实现

一、硬件连接

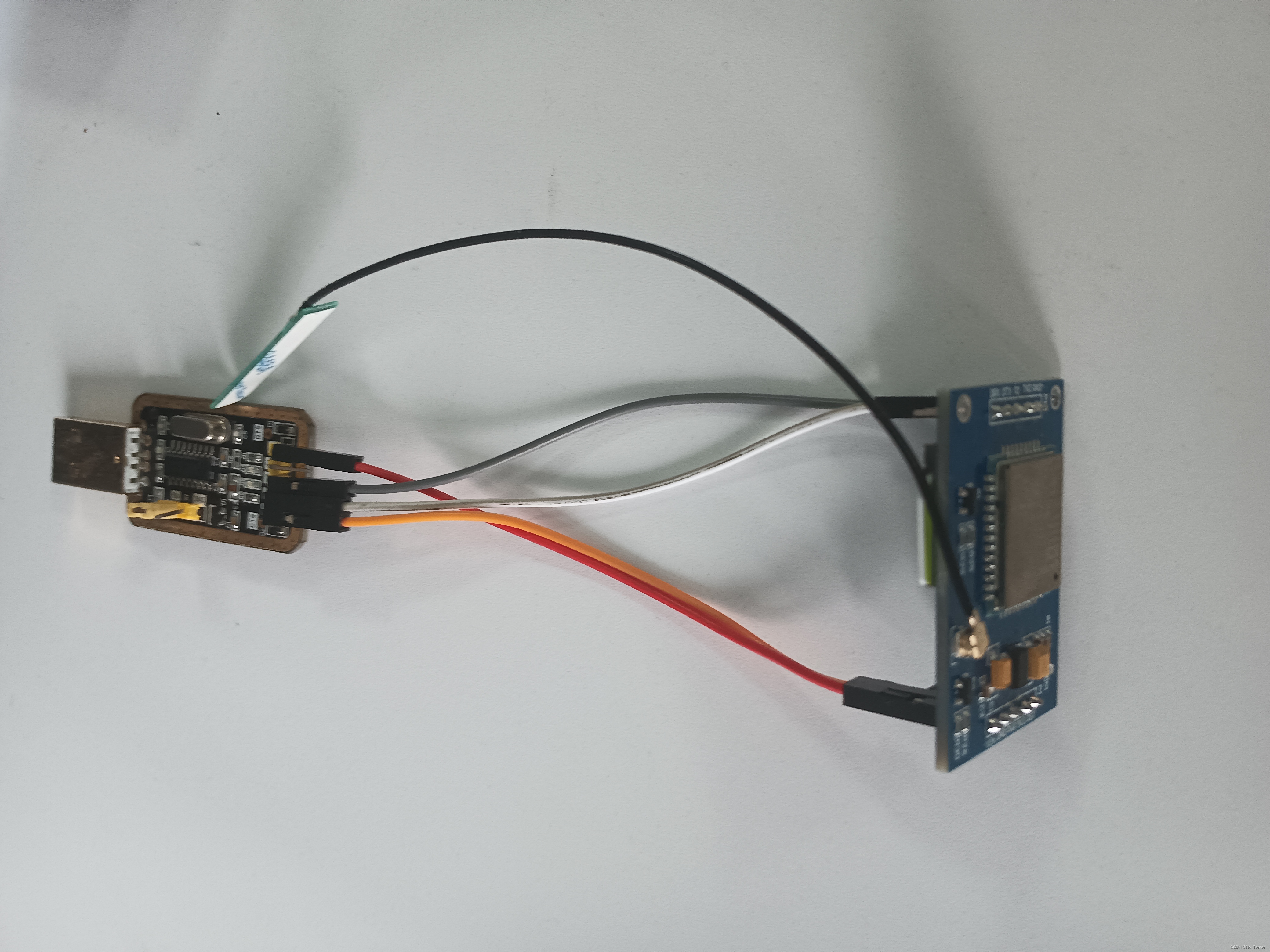

本次测试中，需要使用到USB转TTL模块以及BC26模块，接线正确之后插入电脑USB口即可。

引脚连接：

USB转TTL	BC26
5V	VIN
GND	GND
TX	RXD
RX	TXD

一、OneNET云平台产品及设备创建

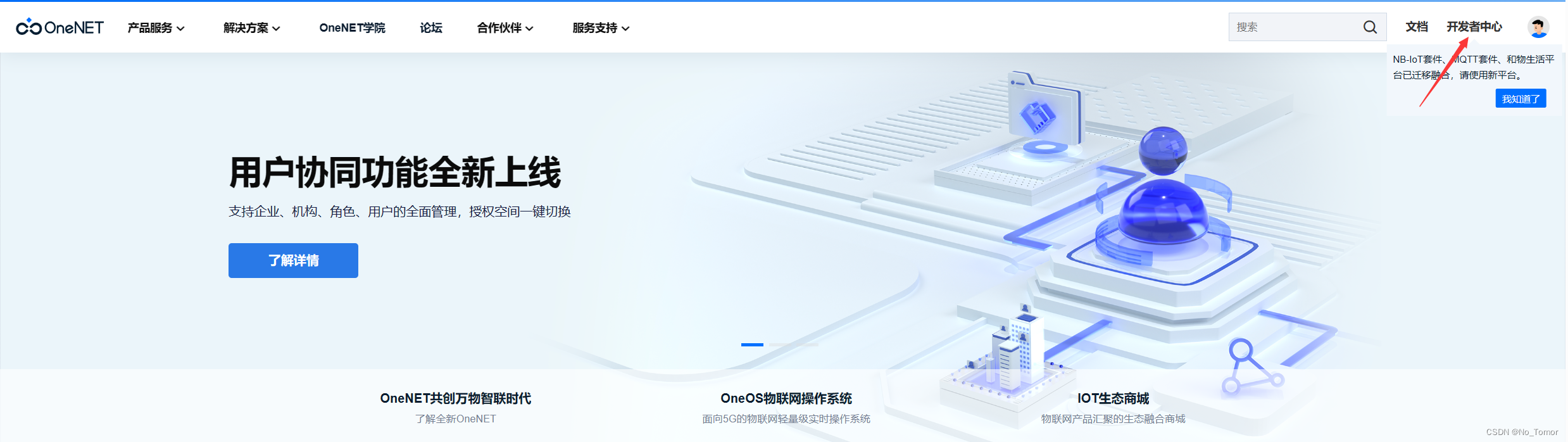

1. 注册并登录OneNET云平台，然后进入开发者中心

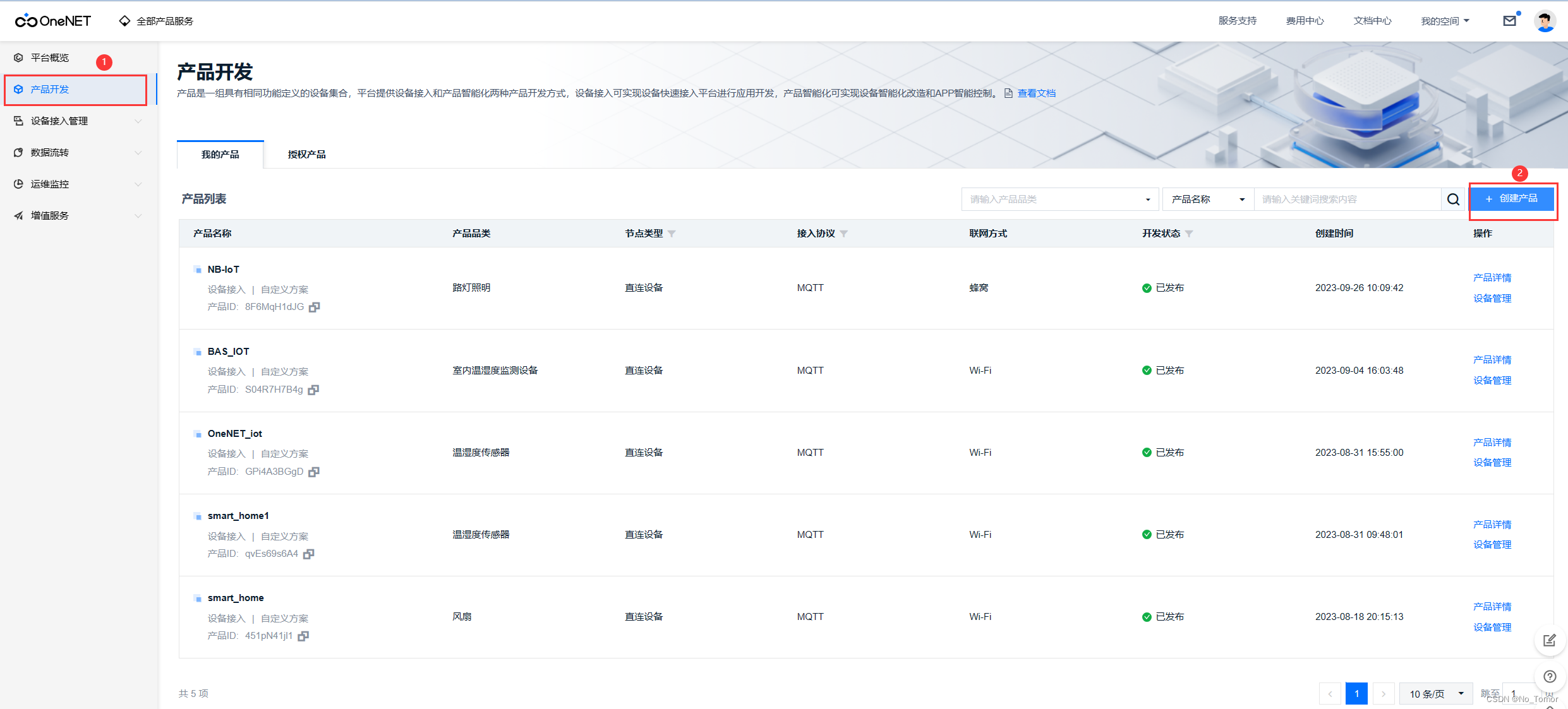

2. 创建产品，在产品开发中点击创建产品



3. 产品参数配置

   • 选择产品品类：随便选择一个即可
   • 选择智能化方式：选择设备接入

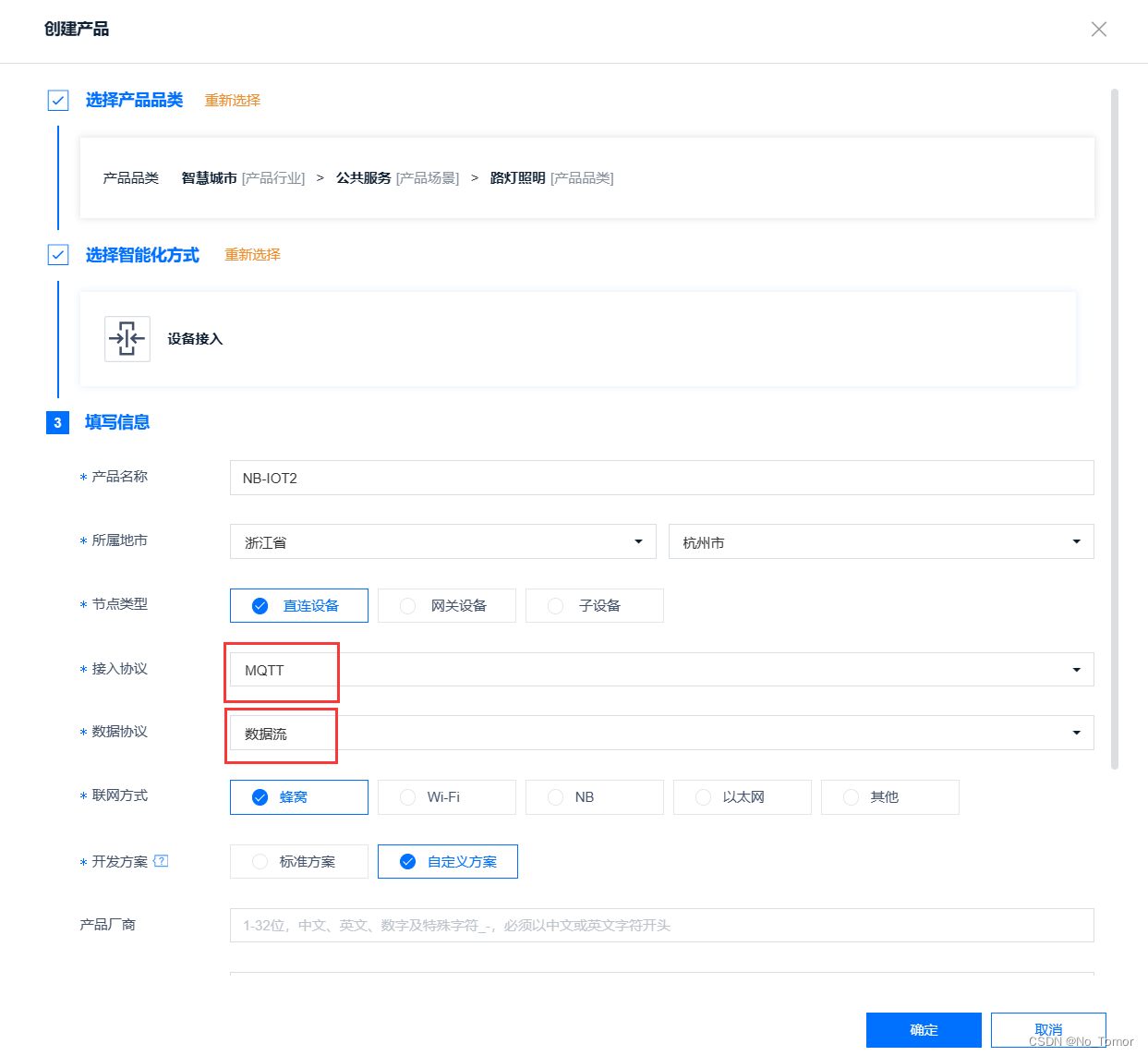

   • 填写信息：其中最主要的是接入协议，选择MQTT；数据协议选择数据流，这是最重要的，如果不选择数据流，OneNET没法解析BC26上传的数据，目前我也还没找到问题的原因以及解决办法。



4. 产品创建完之后，点击产品开发，开始创建模板

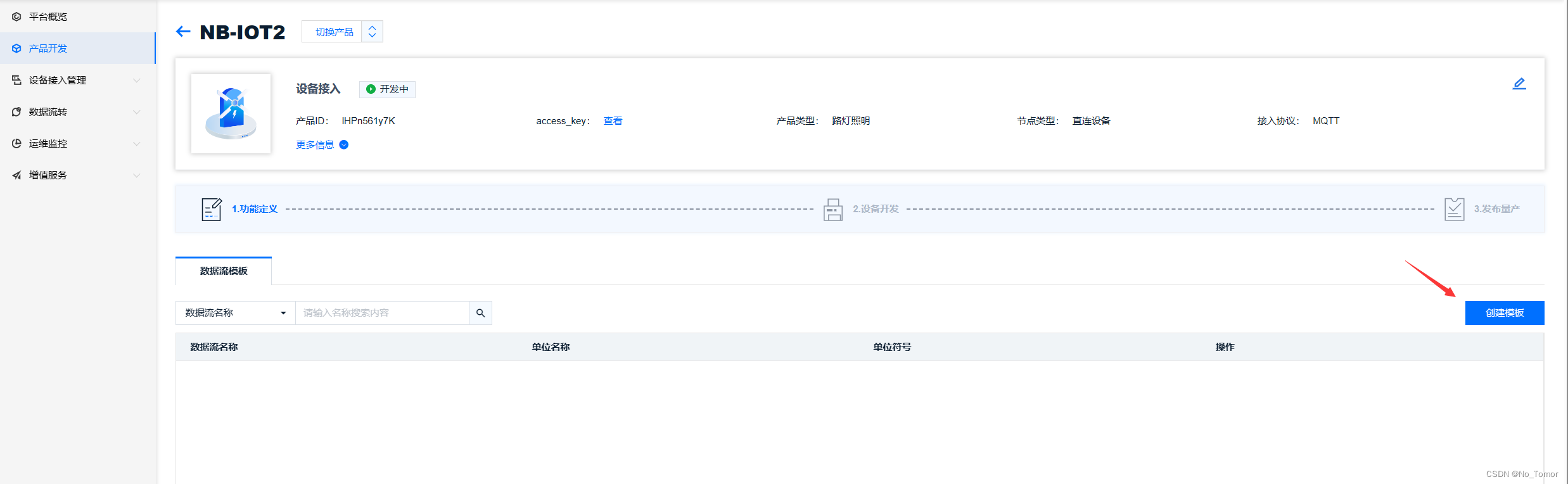

5. 点击创建模板

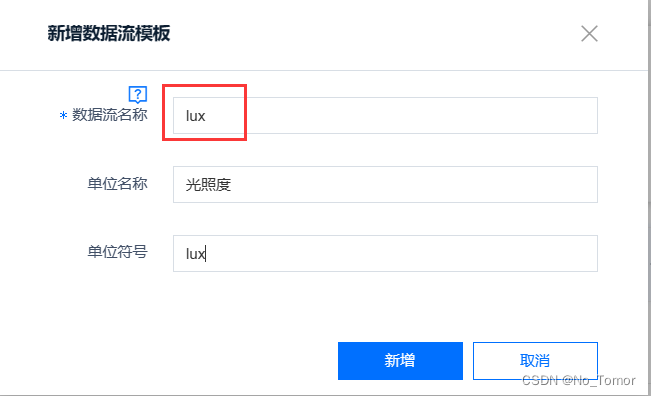

6. 数据流模板信息填写，其中的数据流名称，是设备将数据上传到云平台所需要的标识符

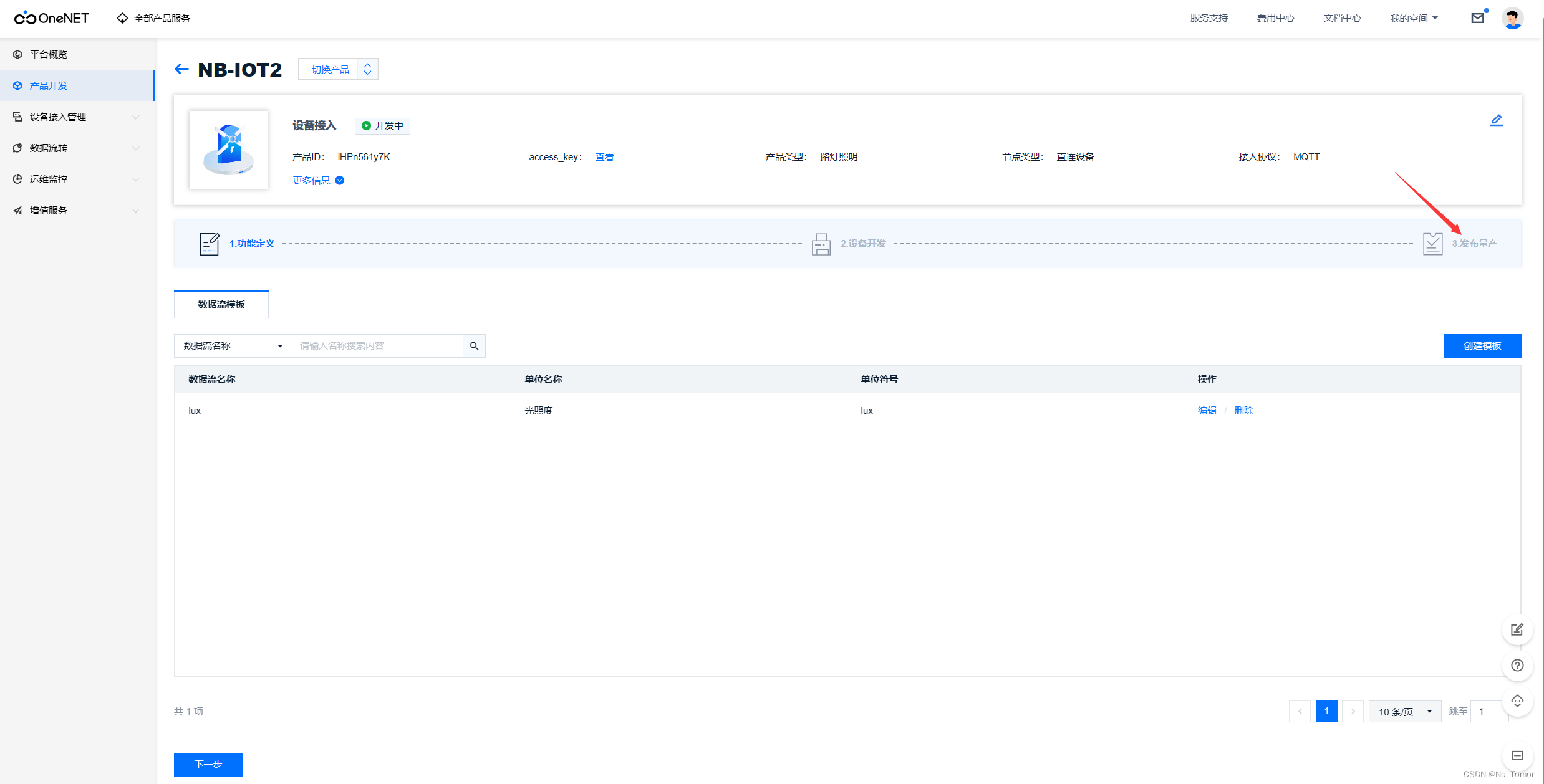

7. 数据流模板创建完之后，直接点击发布量产，发布产品

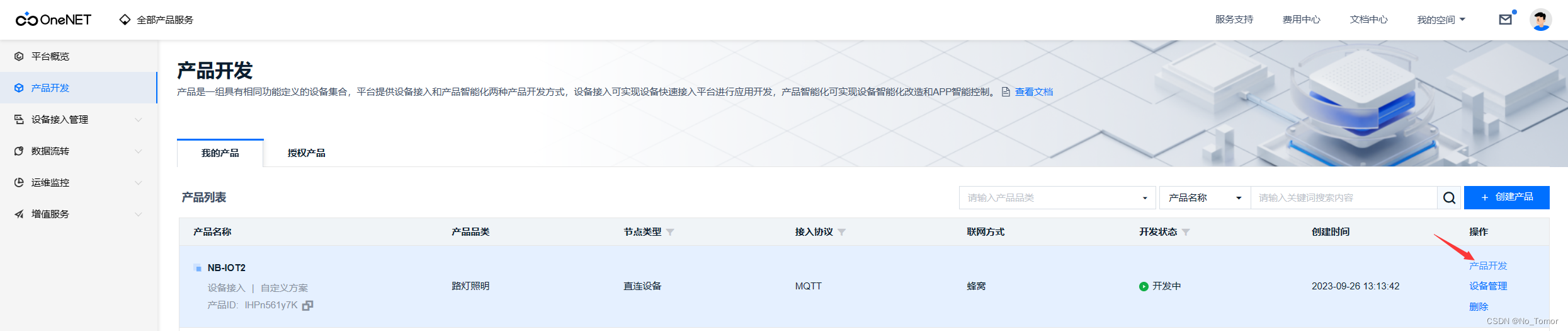

8. 产品发布完之后，点击设备管理，进入设备管理，创建设备

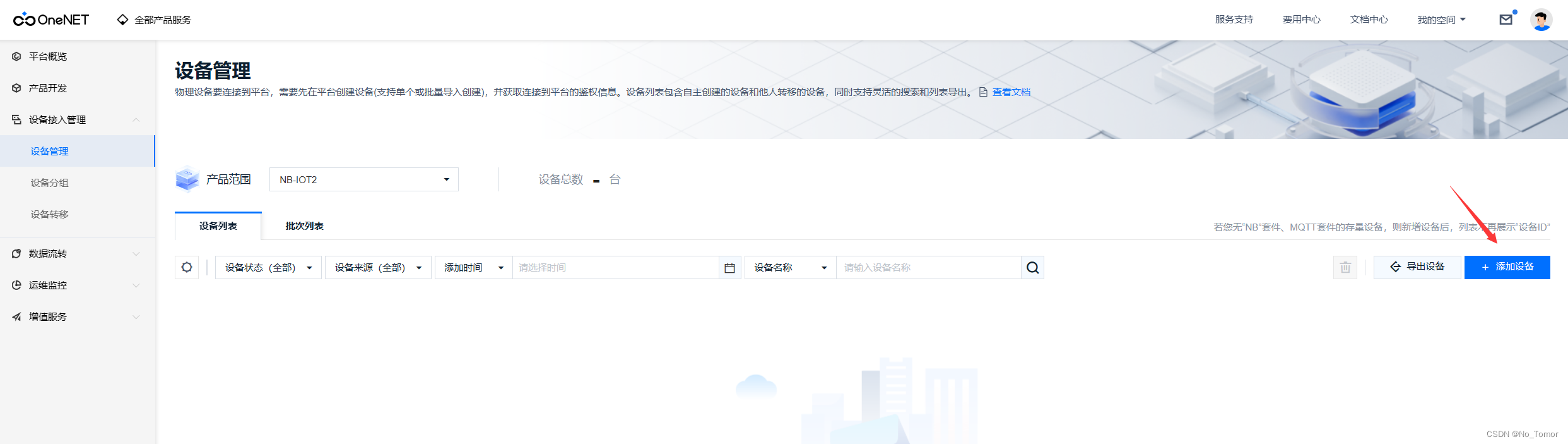

9. 在设备管理中点击添加设备

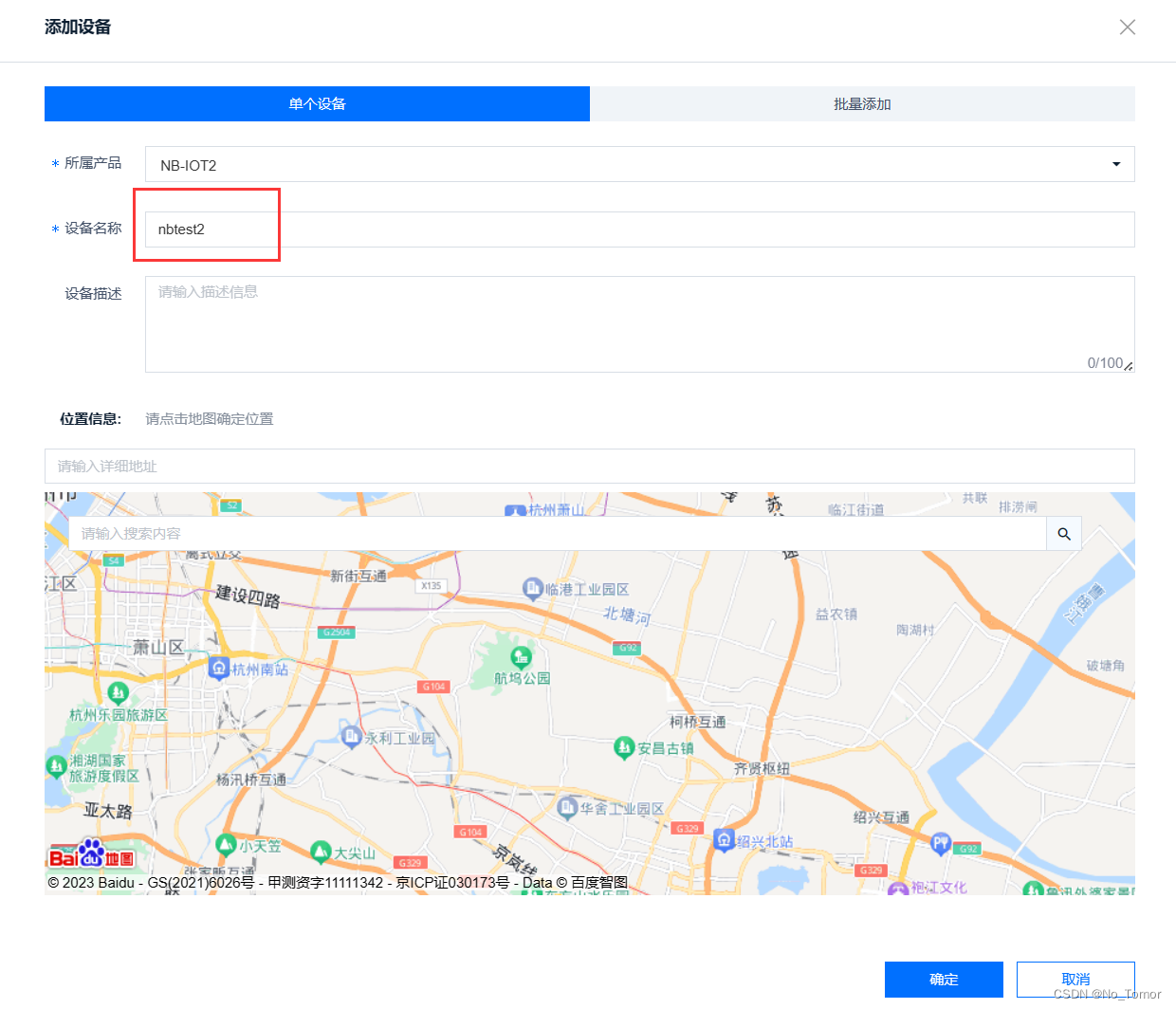

10. 设备信息填写，填写一个设备名称即可



二、串口调试助手控制BC26模块连接OneNET云平台，实现数据的上传

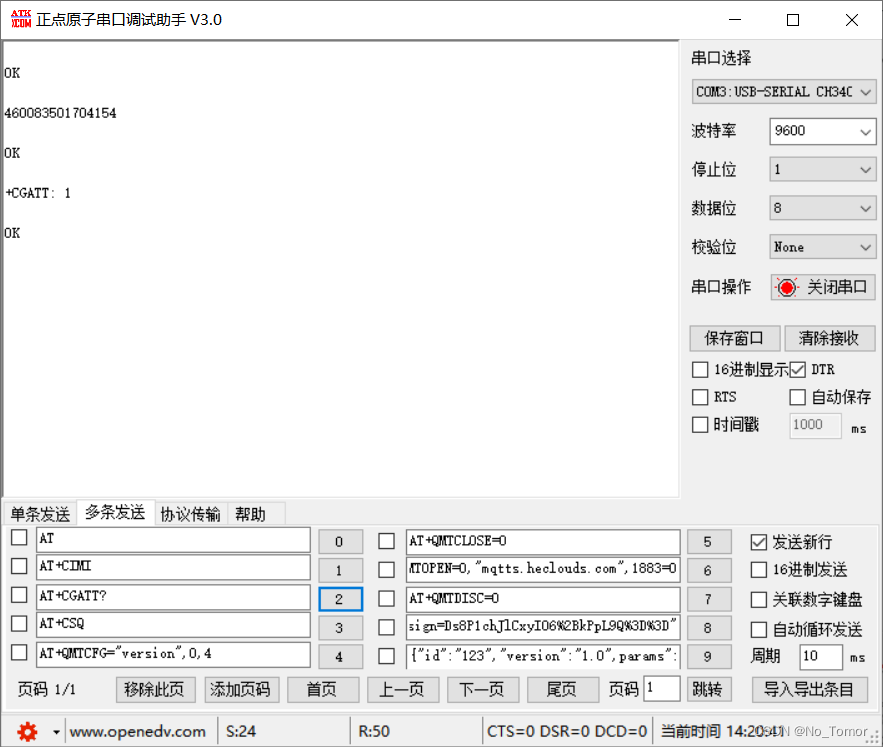

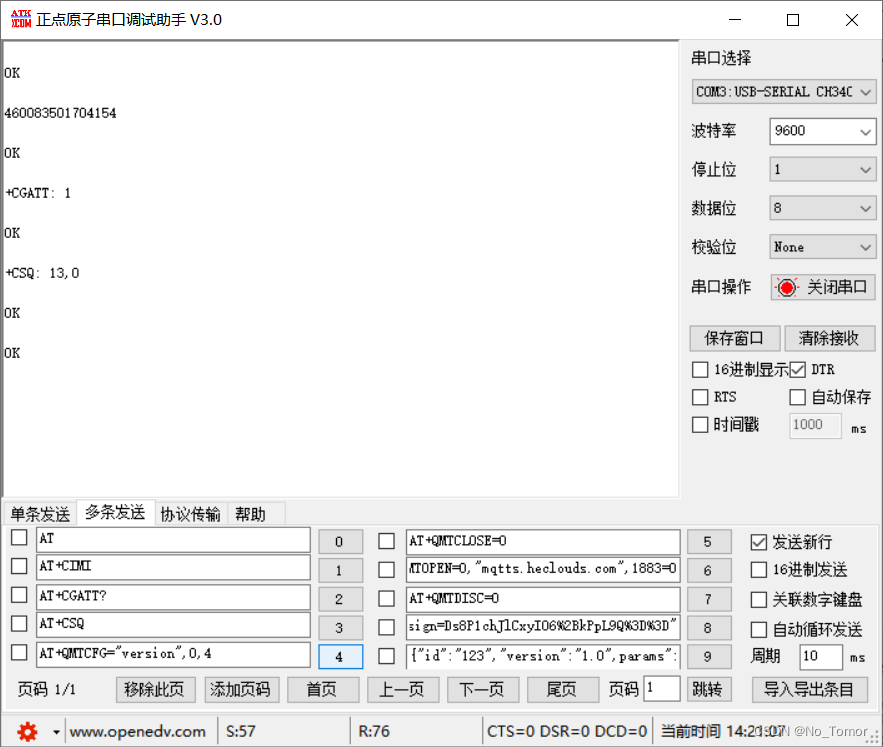

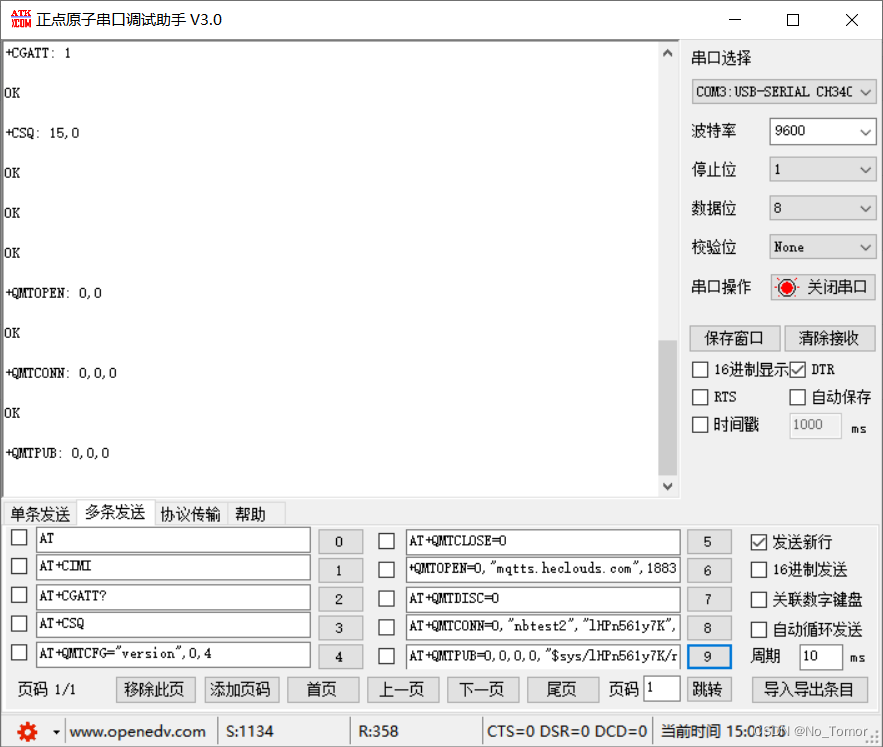

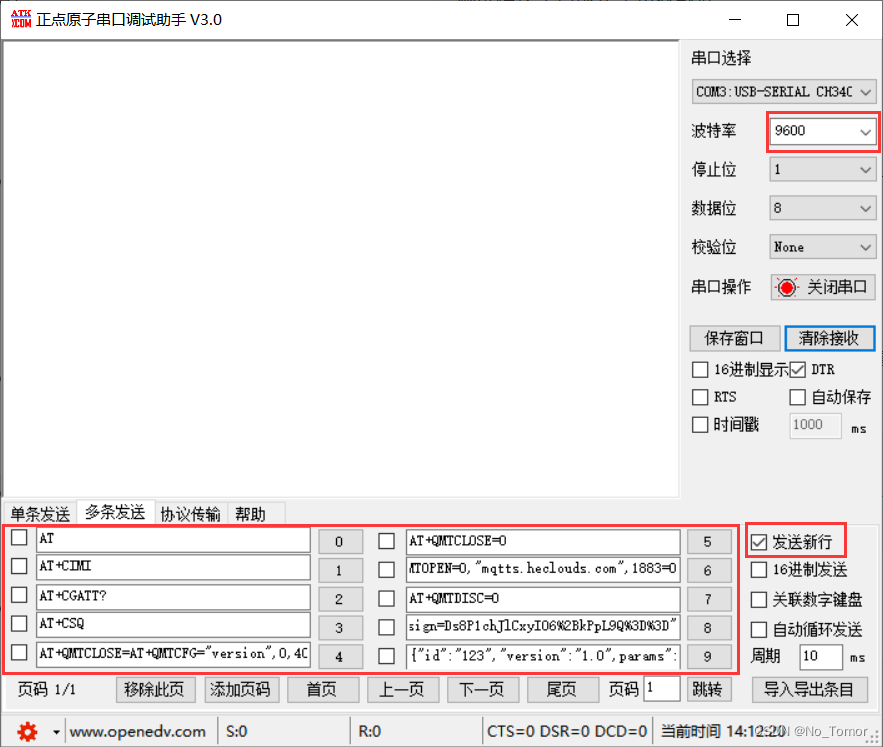

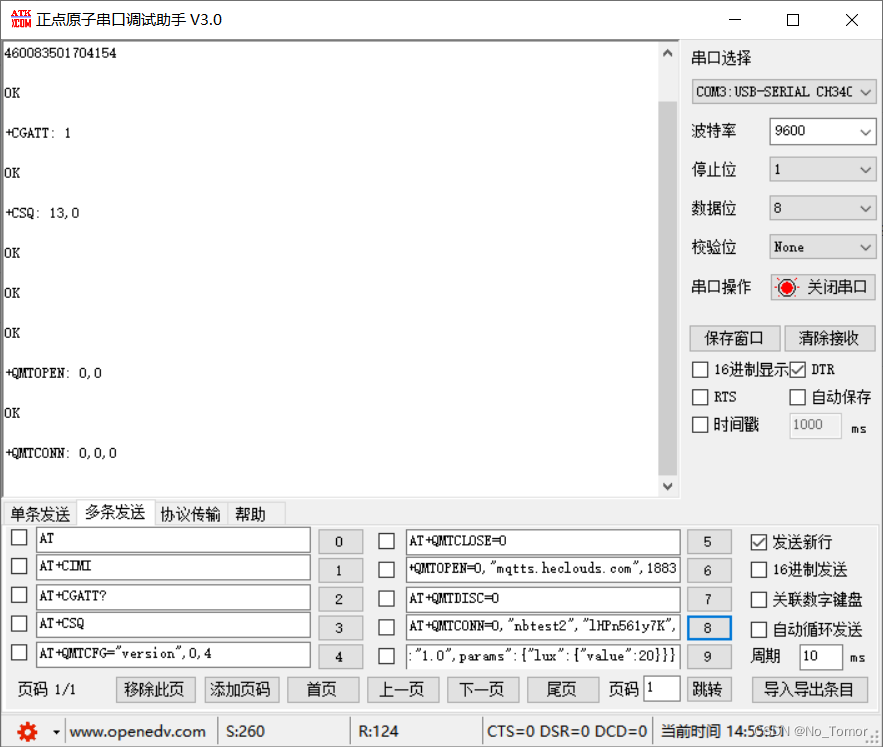

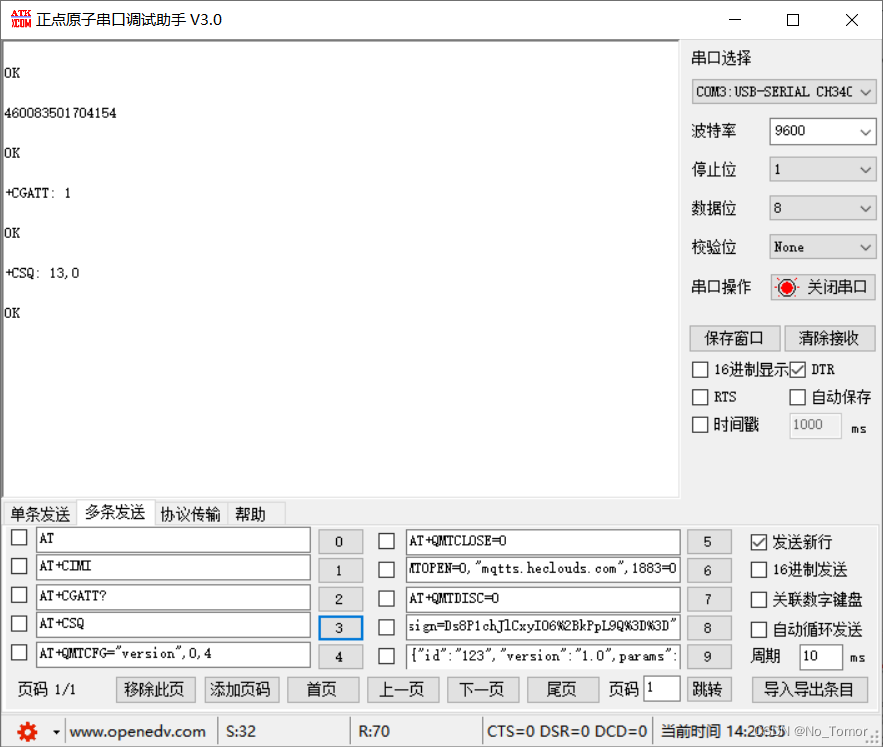

打开串口调试助手，开始发送AT指令、这里我提前写好了所需的AT指令，接下来只需挨个发送就好了，注意勾选发送新行再发送

1. AT测试

   • 发送：AT
   • 返回：OK
   • 返回OK表示成功



2. 查询是否有卡

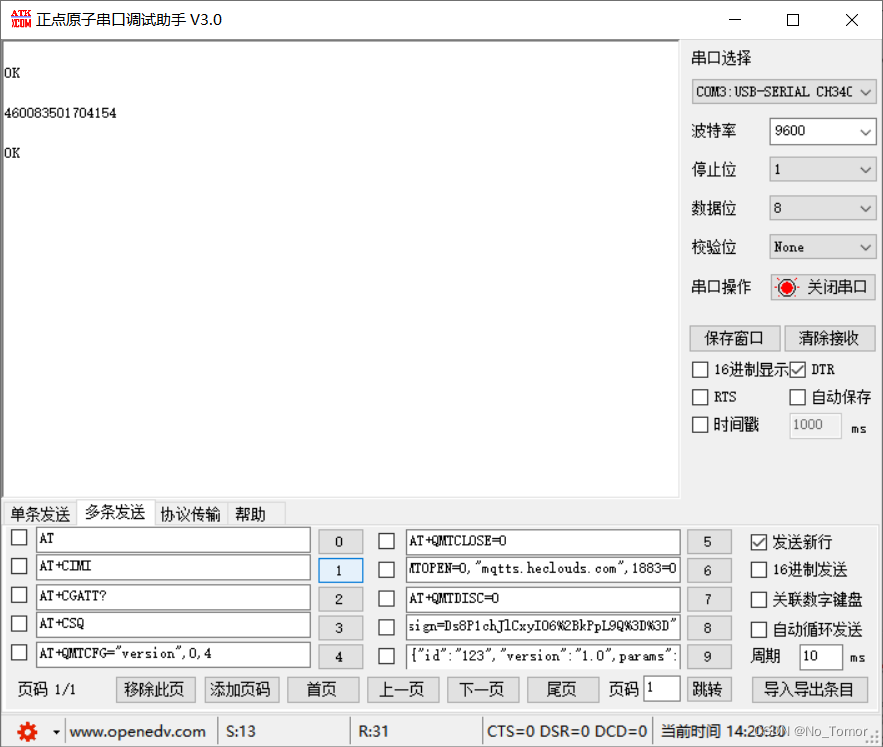

   • 发送：AT+CIMI

   • 返回：460083501704154

     ​ OK

   • 如果有卡，会返回 卡号和OK，如果没有卡，会返回 ERROR



3. 查询物联网卡注册网络情况

   • 发送：AT+CGATT?

   • 返回：+CGATT: 1

     ​ OK

   • 如果注册成功，会返回 1，如果失败，返回 0



4. 查询信号

   • 发送：AT+CSQ

   • 返回：+CSQ: 13,0

     ​ OK

   • 如果注册网络成功，会有信号产生，最大 31，如果信号小于 10，说明当前网络信号不佳。



5. BC26版本设置。对于移远的BC26芯片，支持两种MQTT版本，分别是MQTT3.1和MQTT3.1.1，默认的是3.1版本，但是OneNET只支持3.1.1版本，所以需要使用以下命令去设置MQTT版本，指令中的4代表着版本为3.1.1，若为3则代表3.1版本

   • 发送：AT+QMTCFG=“version”,0,4
   • 返回：OK
   • 返回OK表示成功



6. 连接OneNET的MQTT服务器

   • 发送：AT+QMTOPEN=0,“mqtts.heclouds.com”,1883

   • 返回：+QMTOPEN: 0,0

     ​ OK

   • 返回值QMTOPEN后跟的是0,0,才能表示连接成功，如果不是0,0，就需要返回值来确定是什么原因了，官方手册标注的有



   • 至于OneNET云平台的MQTT服务器地址以及端口号为什么会是mqtts.heclouds.com,1883，可以去云平台官网文档中心查看OneNET - 中国移动物联网开放平台 (10086.cn)

7. 连接设备，在BC26模块连接服务器成功之后要尽快连接设备，否则不容易连上

   • 发送：AT+QMTCONN=0,“nbtest2”,“lHPn561y7K”,“version=2018-10-31&res=products%2FlHPn561y7K%2Fdevices%2Fnbtest2&et=1758869366&method=md5&sign=WFZpV1T96lVsaiGEZahJZQ%3D%3D”

   • 返回：+QMTCONN: 0,0,0

     ​ OK

   • 其中第一个参数表示MQTT Socket 标识符，范围：0-5。本例中使用0，第二个参数为在OneNET云平台上创建的设备名称，第三个参数为产品ID,第四个参数为设备密钥经过token工具转换而来的token密码

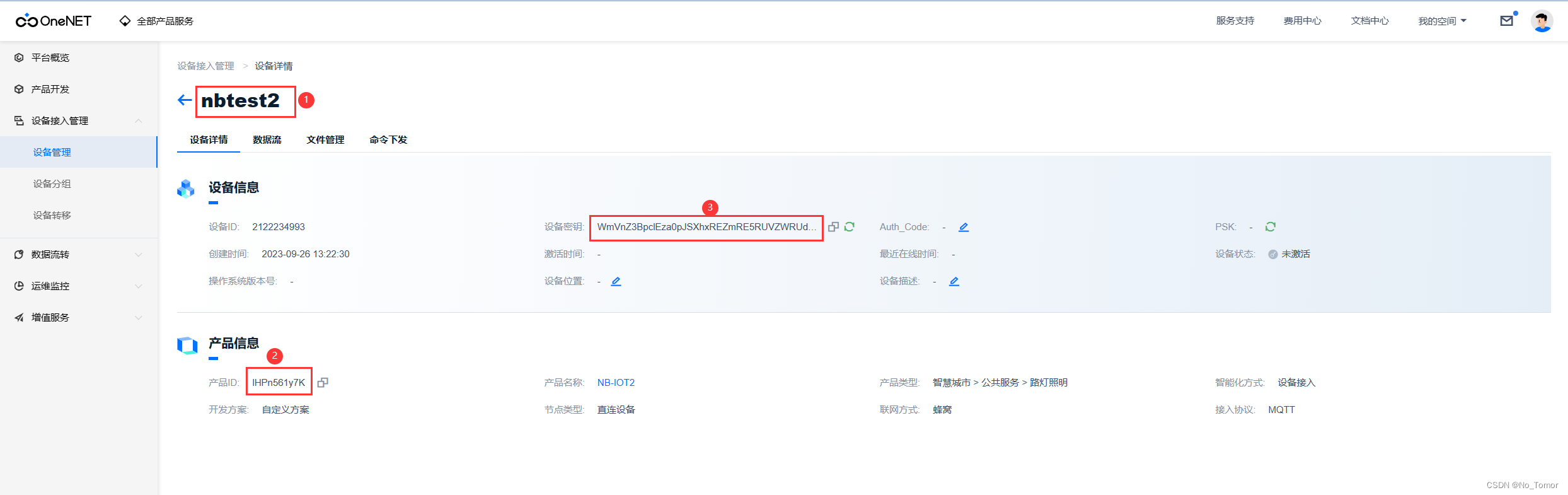

   • 设备名称，产品ID，设备密钥获取，在设备接入管理->设备管理->设备详情中即可查看。



   • token工具获取：为便于开发者开发，OneNET平台提供Token生成工具，下载连接：https://linklab.tinylink.cn/static/teacherResources/dai/selfExps/v354/v354.html?time=1693525801531

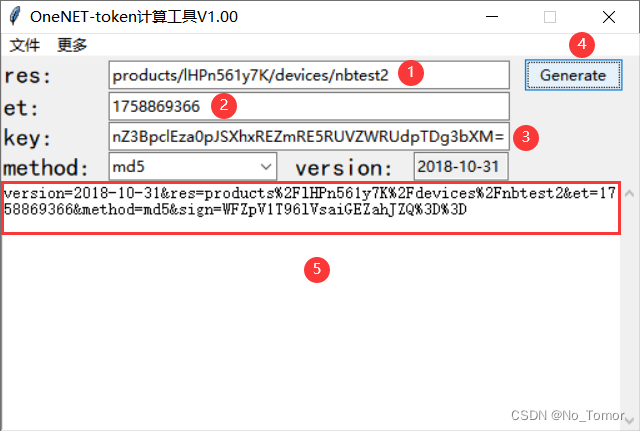

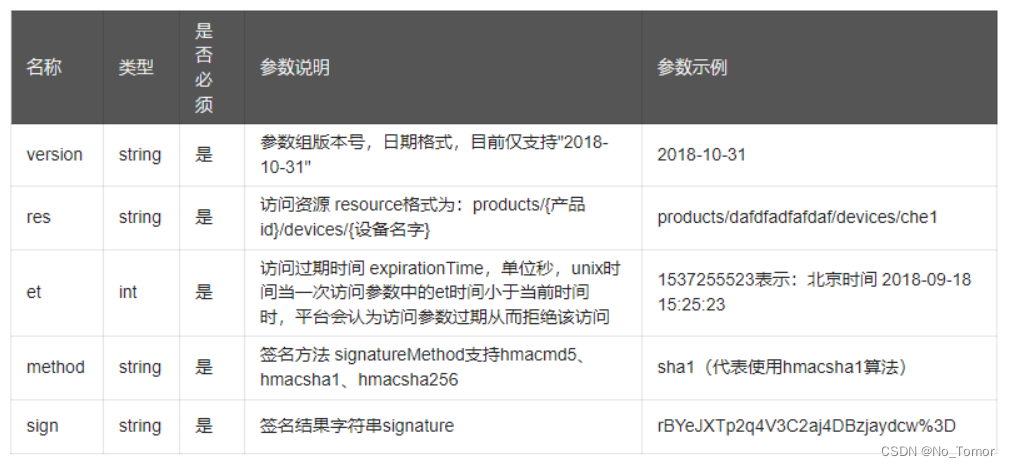

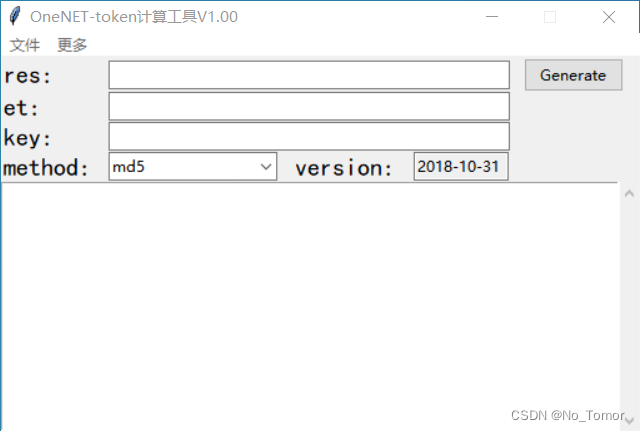

     • token参数填写说明



     • 以下是我自己的参数填写，你们在填写时将产品ID，设备名称，密钥key换成自己的即可，参数输入完之后点击Generate即可生成连接OneNET的密码⑤

     • res：products/lHPn561y7K/devices/nbtest2

     • et：1758869366

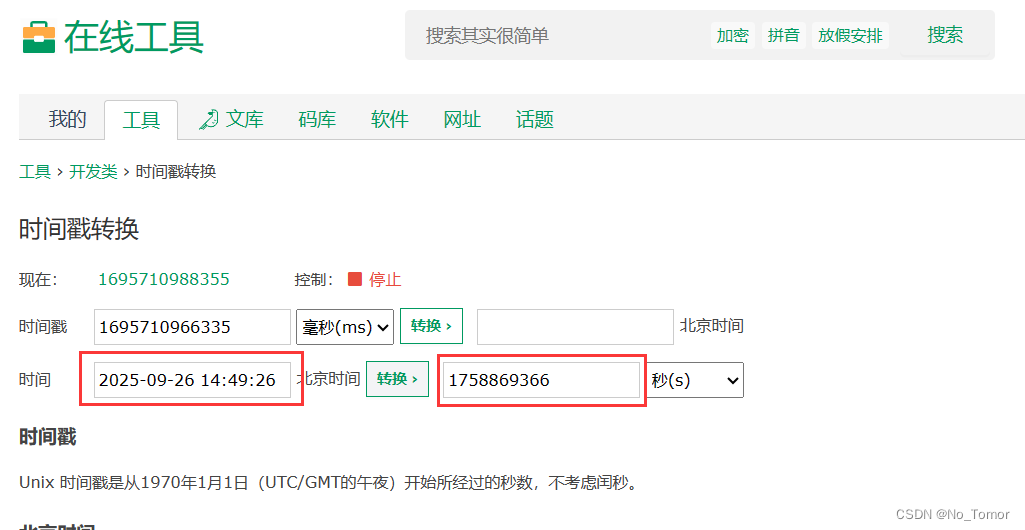

     • 时间戳转换工具连接：时间戳(Unix timestamp)转换工具 - 在线工具 (tool.lu)



     • key：WmVnZ3BpclEza0pJSXhxREZmRE5RUVZWRUdpTDg3bXM=

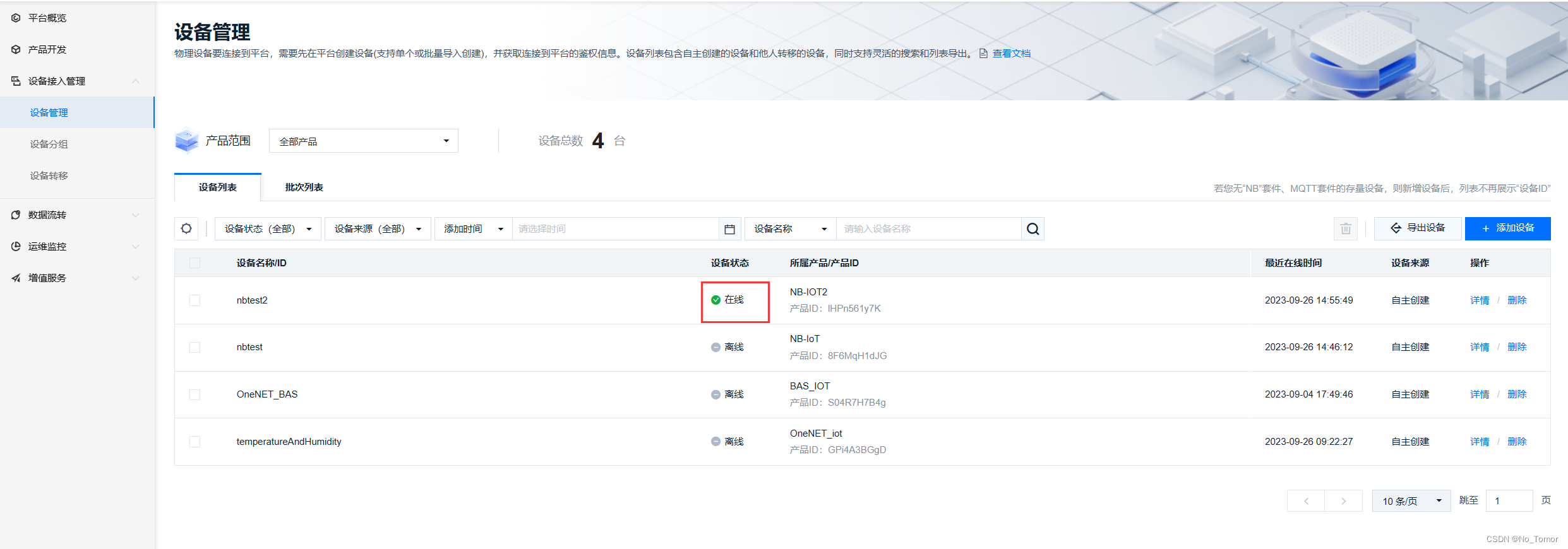

   • 设备连接成功之后，OneNET上的设备就会显示在线了



8. 数据发布

   • 发送：AT+QMTPUB=0,0,0,0,“$sys/lHPn561y7K/nbtest2/dp/post/json”,{“id”:111,“dp”:{“lux”:[{“v”:45}]}}
   • 返回：+QMTPUB: 0,0,0
   • 返回+QMTPUB: 0,0,0表示数据发布成功
   • 以上使用的是我自己的产品ID和设备名称，你们在使用的时候记得修改

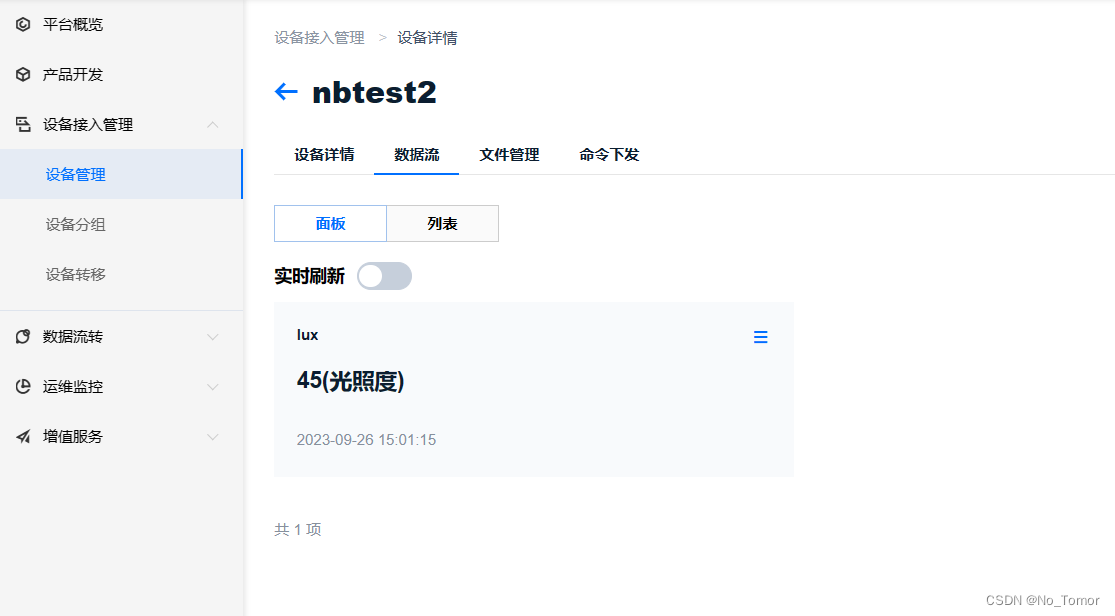

     数据发布成功之后便可以在云平台上看到上传的数据了


三、总结

1. 以上是最简单的利用串口调试工具来实现墨子号（移远）BC26连接OneNET云平台的基本流程，为后面使用STM32开发板来实现BC26对STM32获取到的数据进行传输到云平台做准备。
2. 通过串口调试助手，熟悉了BC26的AT指令工作流程，以及了解了BC26与OneNET云平台进行数据交互的数据格式
3. 想要深入的了解其中的内涵，建议大家去看移远官网给的BC26_MQTT指导手册下载专区 | 移远通信 (quectel.com)、墨子号OneNET接入新版本平台使用说明指导书(找客服要一份)、OneNET文档中心数据点topic簇_开发者文档_OneNET (10086.cn)
