摄像头结构及工作原理

---

---

---

一、摄像头结构

1.1 摄像头模组构成

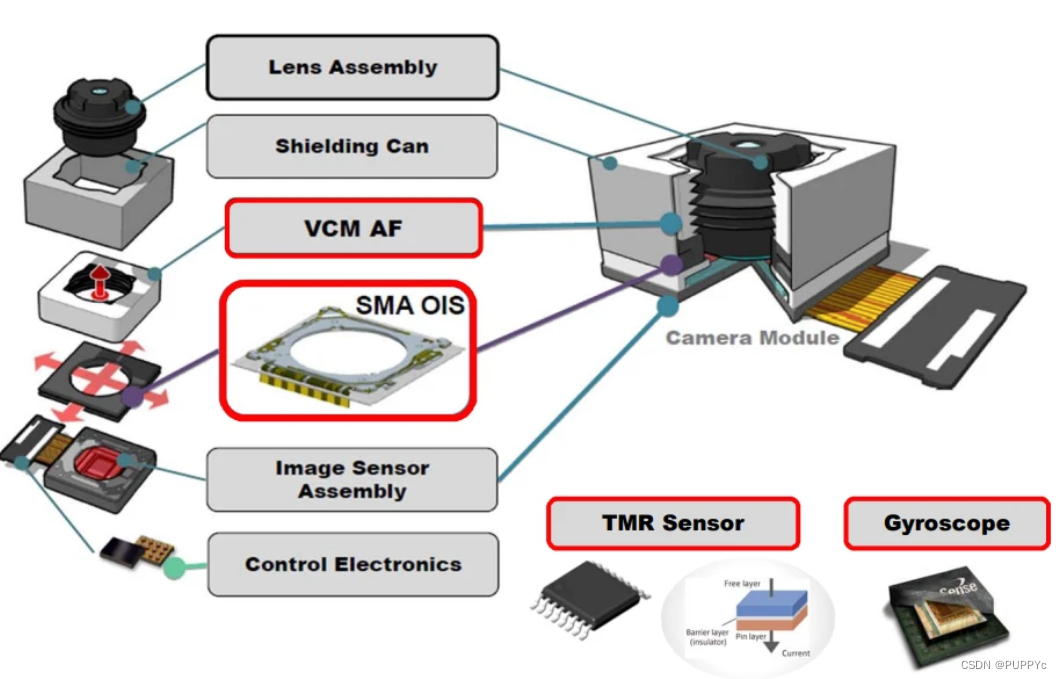

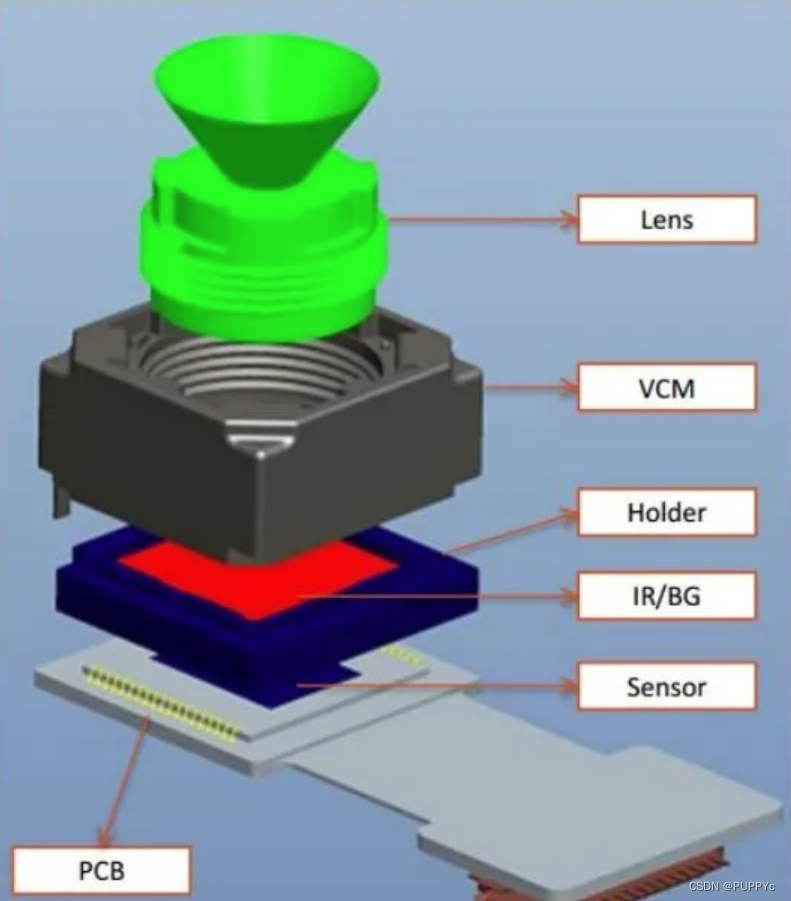

摄像头模组：英文名Camera Compact Module，简称CCM，是影像捕捉至关重要的电子器件，简单来说，是一种将物体的光信号转换为可以读取和储存的数字信号的一种器件，主要由镜头、VCM马达、底座、IR滤光片、图像传感器、电路板等部件组成。

Lens:镜头,负责成像和对焦
VCM:音圈马达，用来改变像距，实现镜头自动对焦
Holder:基座,负责固定镜头
IR:红外滤波片,负责过滤红外光
Sensor:图像传感器,负责将图像转换电信号
PCB:印刷电路板,负责供电控制及信号传输

---

---

---

1.2 Lens

  Lens，是一个能够接收光信号并汇聚光信号于感光器件CMOS/CCD的装置。
  Lens的作用：汇聚光线，在CMOS/CCD上形成景物的图像，为了成像清晰，减少像差，镜头用多片镜片组合，根据需要通过调整Lens获得拍照所需要的焦距。

 1.2.1 Lens组成

  镜头是由一片或多片弧面（通常为球面）光学玻璃组成的透明光学部件。材料通常为塑胶透镜（plastic）或玻璃透镜（glass）。

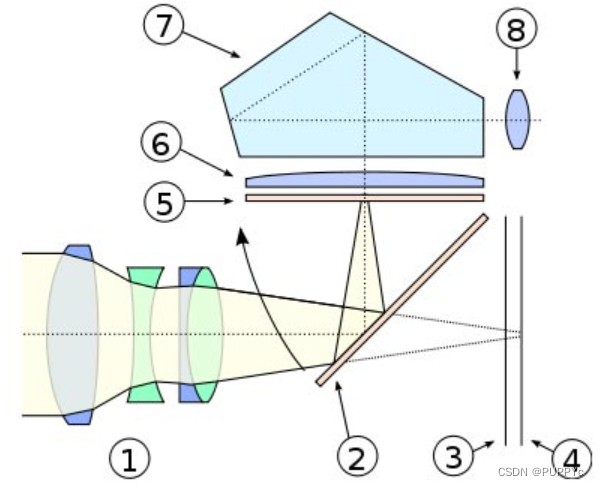

  光通过透镜 (1)，被反光镜(2)反射到磨砂取景屏(5)中。通过一块凸透镜(6) 并在五棱镜(7)中反射，最终图像出现在取景框(8)中。当按下快门，反光镜沿箭头所示方向移动，反光镜(2) 被拾起，图像被被
