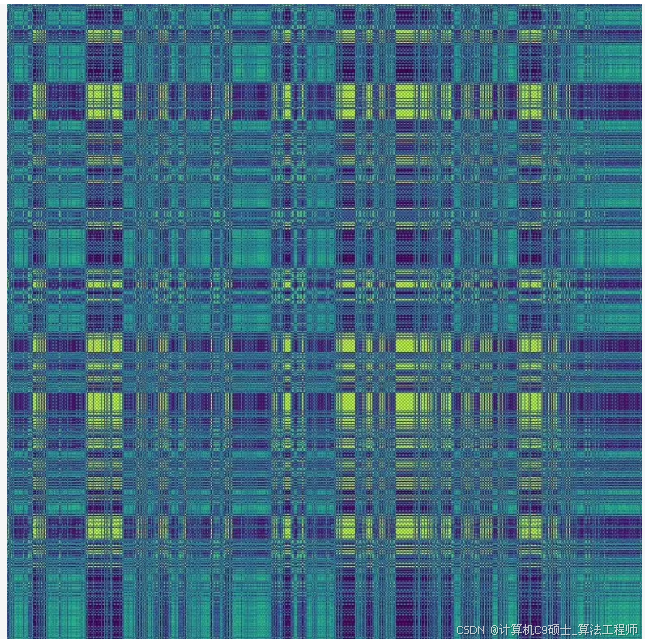

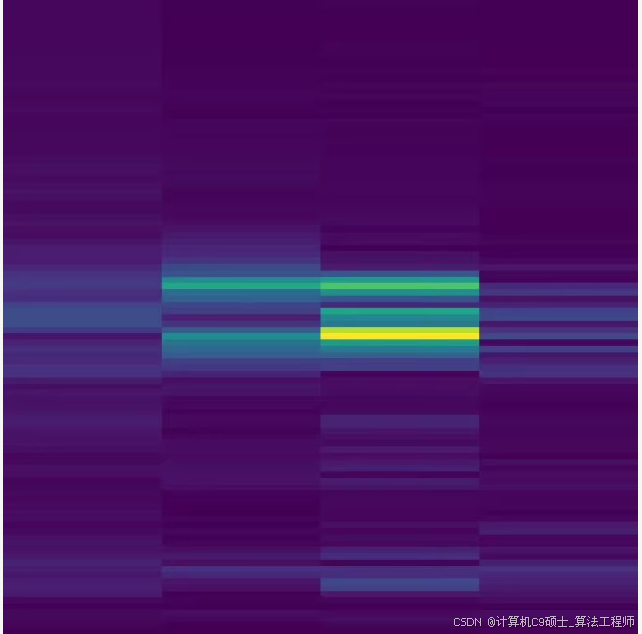

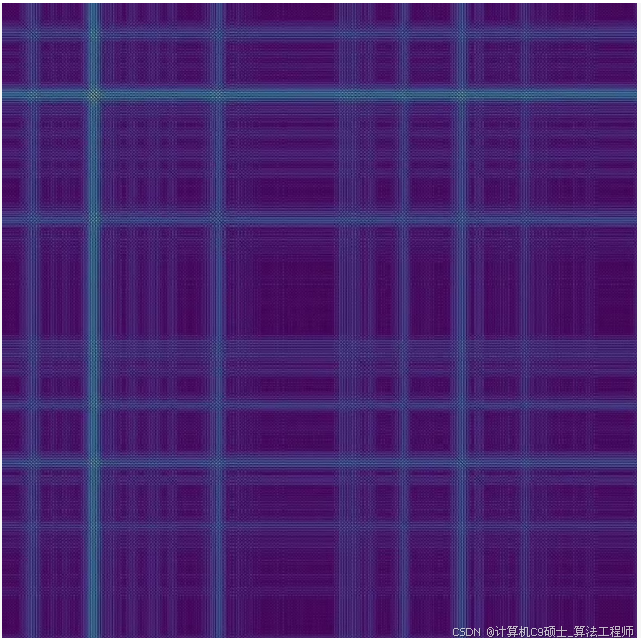

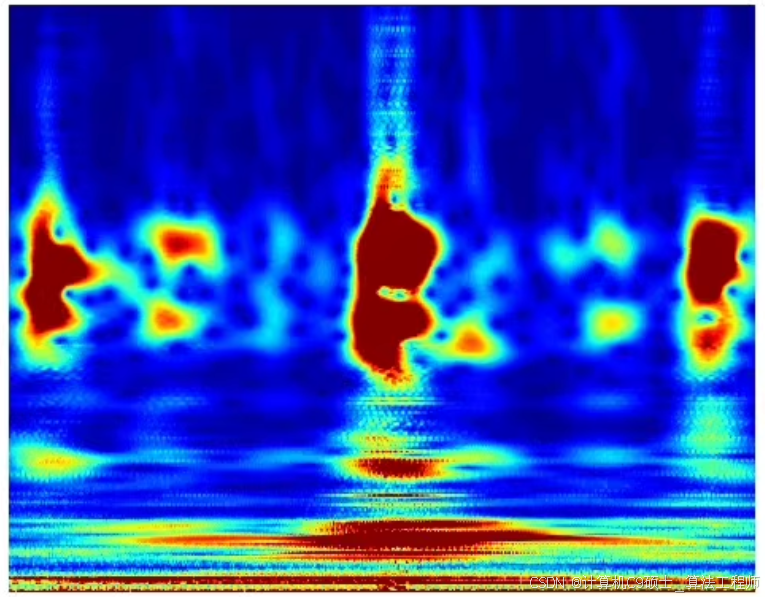

也可通过格拉姆角场（GAF）、马尔可夫变迁场（MTF）、递归图（RecurrencePlot）、短时傅里叶变换（STFT）和连续小波变换等算法转图像后进行故障诊断
(模型可有AlexNet、GoogleNet、DenseNet、Resnet等，)


数据集可换成凯斯西储大学，东南大学，江南大学等等

基于卷积神经网络的滚动轴承故障诊断系统

项目概述

本项目旨在开发一种基于卷积神经网络（CNN）的滚动轴承故障诊断系统。该系统既可以使用一维振动信号直接进行故障诊断，也可以通过将一维信号转化为图像后再进行故障诊断。系统支持多种模型架构和数据集选项，以便适应不同的应用场景和技术需求。

项目特点

技术栈

方案一：直接使用一维振动信号进行故障诊断

数据预处理

模型架构

示例代码 (src/model_1d.py)

import torch
import torch.nn as nn

class BearingFaultDiagnosisModel(nn.Module):
    def __init__(self, input_dim, hidden_dim, num_classes):
        super(BearingFaultDiagnosisModel, self).__init__()
        self.conv1 = nn.Conv1d(input_dim, 32, kernel_size=3, padding=1)
        self.relu = nn.ReLU()
        self.pool = nn.MaxPool1d(kernel_size=2)
        self.lstm = nn.LSTM(input_size=32, hidden_size=hidden_dim, num_layers=2, batch_first=True, bidirectional=True)
        self.fc = nn.Linear(hidden_dim * 2, num_classes)

    def forward(self, x):
        x = self.conv1(x)
        x = self.relu(x)
        x = self.pool(x)
        x = x.permute(0, 2, 1)  # Change shape to (batch, seq_len, input_size)
        output, _ = self.lstm(x)
        x = self.fc(output[:, -1, :])
        return x

def train_model(model, train_loader, val_loader, epochs, learning_rate):
    # Training loop
    pass

def evaluate_model(model, test_loader):
    # Evaluation function
    pass

方案二：通过图像转化进行故障诊断

数据预处理

模型架构

示例代码 (src/model_image.py)

import torch
import torch.nn as nn
from torchvision.models import resnet18

class BearingFaultDiagnosisModel(nn.Module):
    def __init__(self, pretrained=True):
        super(BearingFaultDiagnosisModel, self).__init__()
        self.resnet = resnet18(pretrained=pretrained)
        num_features = self.resnet.fc.in_features
        self.resnet.fc = nn.Linear(num_features, num_classes)

    def forward(self, x):
        return self.resnet(x)

def train_model(model, train_loader, val_loader, epochs, learning_rate):
    # Training loop
    pass

def evaluate_model(model, test_loader):
    # Evaluation function
    pass

数据集介绍

数据集结构示例 (data/CWRU/)

CWRU/
├── 1HP/  # 不同马力的数据文件
│   ├── Normal/
│   ├── Faulty Bearing/
│   └── ...
├── 2HP/  # 不同马力的数据文件
│   ├── Normal/
│   ├── Faulty Bearing/
│   └── ...
├── 3HP/  # 不同马力的数据文件
│   ├── Normal/
│   ├── Faulty Bearing/
│   └── ...
├── ...  # 其他不同马力的数据文件

项目目录结构

BearingFaultDiagnosisSystem/
├── src/
│   ├── main.py  # 主程序入口
│   ├── model_1d.py  # 1D-CNN/LSTM/GRU 模型定义
│   ├── model_image.py  # 基于图像的CNN模型定义
│   ├── preprocess.py  # 数据预处理脚本
│   ├── utils.py  # 工具函数
├── data/
│   ├── CWRU/  # 凯斯西储大学数据集
│   ├── SEU/   # 东南大学数据集
│   ├── JNU/   # 江南大学数据集
├── models/
│   ├── pre_trained.pth  # 预训练模型
├── README.md  # 项目说明

项目运行

确保安装了必要的依赖库：

pip install torch torchvision numpy pandas scipy matplotlib seaborn

然后运行主程序：

python src/main.py

学习资源

项目中的代码包含了详细的注释，帮助初学者理解各个部分的功能和作用。同时，提供的数据集和预训练模型可以让用户快速上手，了解如何使用卷积神经网络进行滚动轴承的故障诊断。

总结

这个滚动轴承故障诊断系统是一个完整的解决方案，它不仅包含了基于一维振动信号和图像的多种模型架构，还包括了广泛的数据集选项。系统提供了从数据预处理到模型训练和评估的完整流程，并且易于扩展和修改。对于初学者来说，这是一个很好的学习平台，可以深入了解滚动轴承故障诊断技术和深度学习的应用。
