管道应力分析时，弯头上如何模拟支吊架？

最新推荐文章于 2025-05-15 11:55:45 发布
最新推荐文章于 2025-05-15 11:55:45 发布
阅读量443 收藏 8
点赞数 9
分类专栏： AutoPSA管道应力分析 AutoPDMS接口 UKP3d接口 文章标签： 软件工程 程序员创富
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/px20200412/article/details/135203641
版权
文章讨论了在使用AutoPSA进行管道应力计算时，遇到弯头无法正确插入支吊架的问题。解决方案是推荐使用仿Caesarii算法而非仿GLIF，因为后者可能对弯曲半径有特定限制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

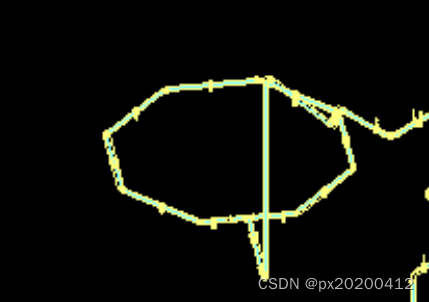

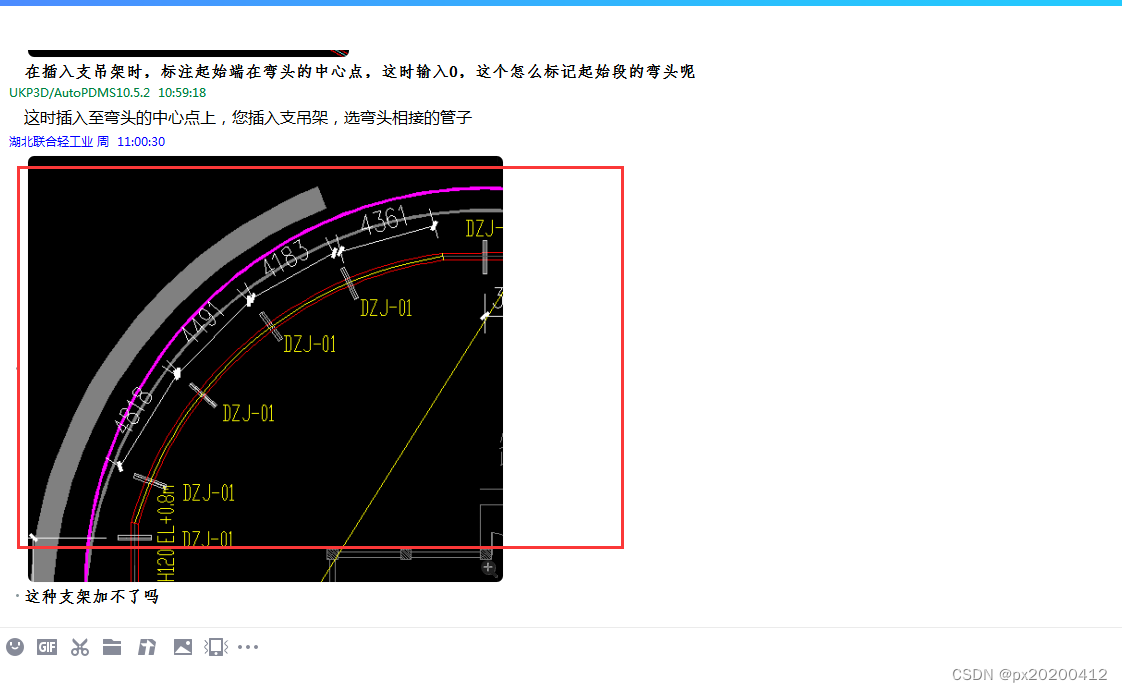

这里的弯头半径这么大，是插入不到弯头的中心去，弯头的中心指的是弯头切线的交点，是的，现在是弯头的端点可以插支吊架


弯头 上插不了支吊架，有用户就用管道模拟管道

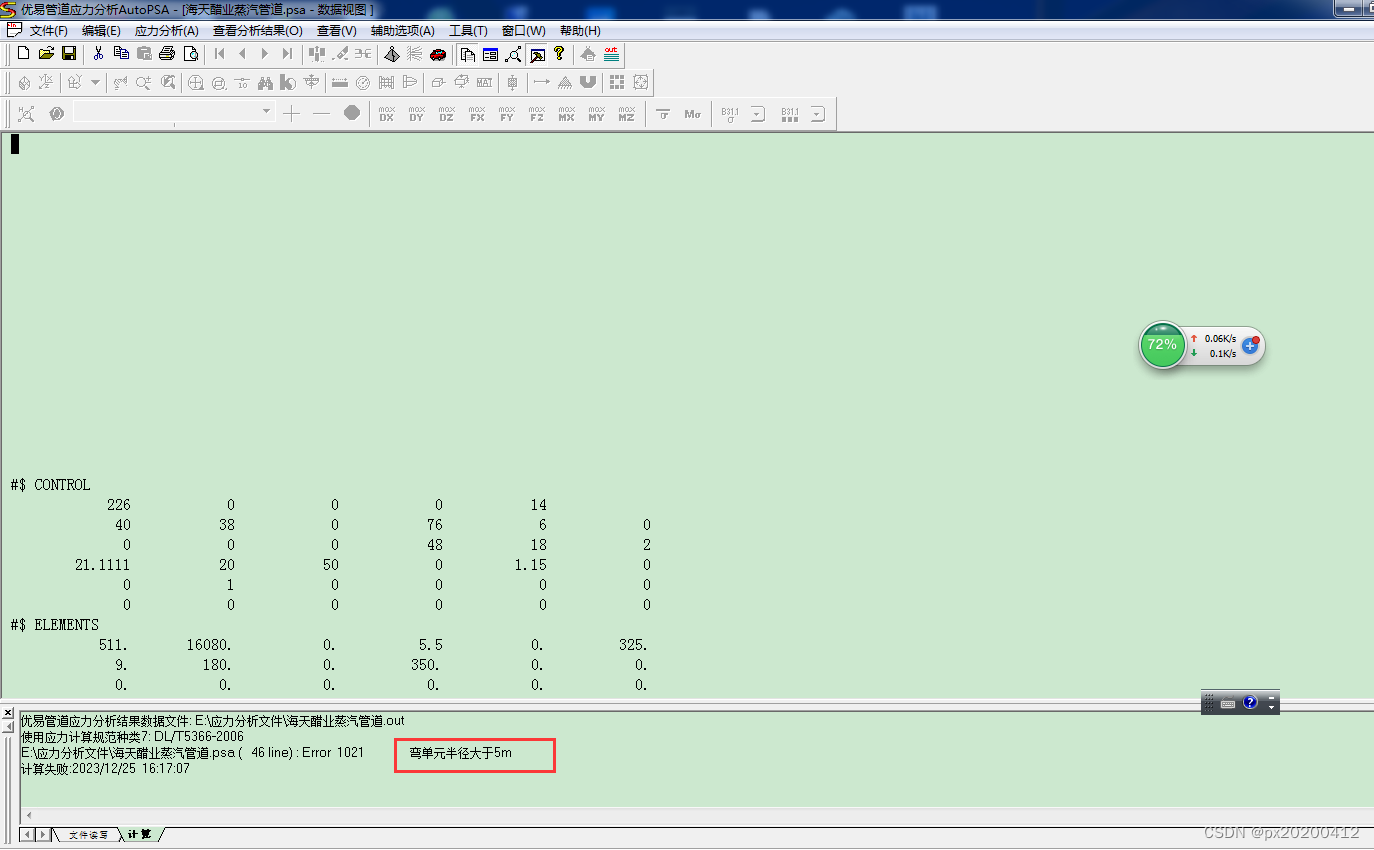

管道应力计算的时候，用AutoPSA的仿GLIF计算，提示如下：

回复：请用AutoPSA的仿caesarii算法，仿glif算法可能对弯曲半径有限制
