一、STM32的随机数发生器

1.1 RGN 简介

STM32的RGN（Random Number Generator，随机数发生器），是一个以连续模拟噪声为基础的随机数发生器，在主机读数时提供一个由模拟量发生器产生的 32 位随机数。

RGN由实时熵源（模拟）和内部调节组件组成，它将全熵输出作为32位样本提供给应用程序。通常MCU中去读取两个连续随机数的间隔为 40 个 PLL48CLK时钟信号周期。产生随机数的模拟量发生器，由几个环形振荡器组成，振荡器的输出进行异或运算以产生馈入线性反馈移位寄存器(RNG_LFSR)种子，这些种子用于生成 32 位随机数。RGN支持中断功能，通过检测状态位（RNG_SR 寄存器），检测种子异常（RNG_FLAG_SECS）、时钟异常（RNG_SR_CECS）等现象，检测到错误时生成中断。

1.2 RNG配置说明

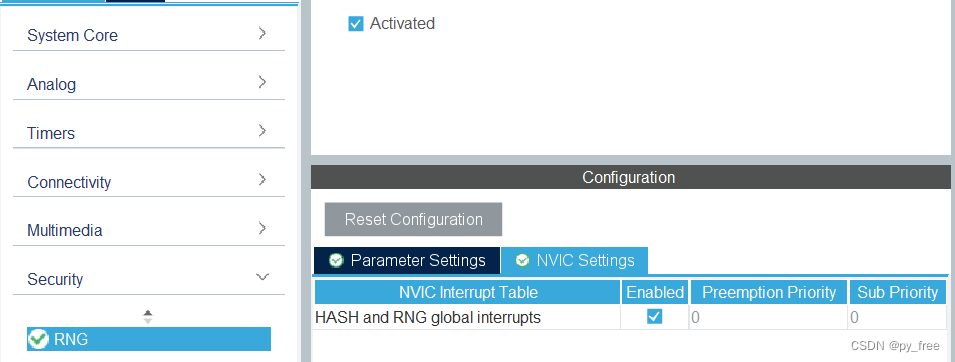

在CubeMX上开启RNG功能非常简单，只需要激活即可，在其参数栏设置无任何参数需要设置，在NVIC栏可以开启中断功能。

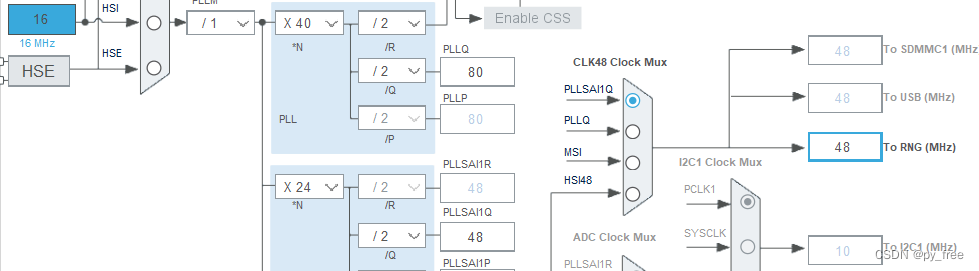

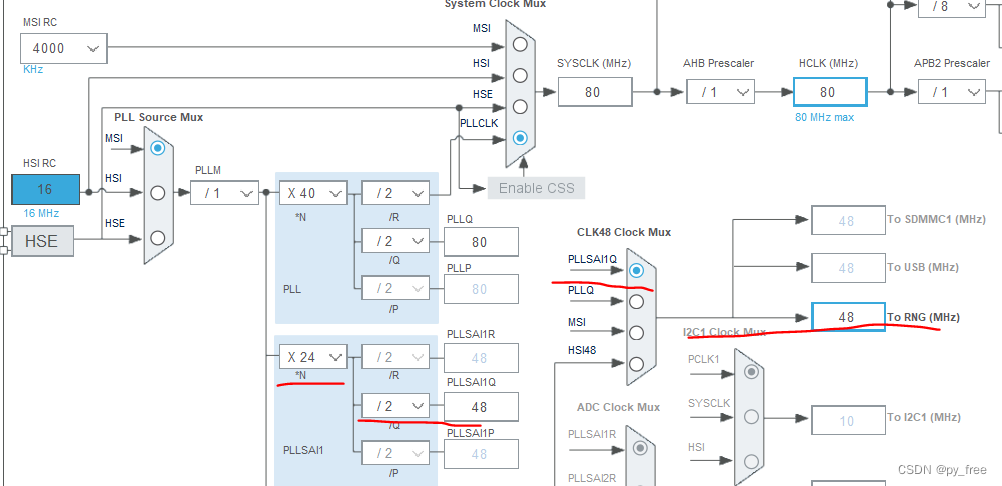

RNG依赖时钟源可有在时钟树选择器设置，时钟频率大小可以通过倍频器、分频器设置，例如本文采用STM32L496VGTx芯片时，设置其PLL48CLK时钟依赖源PLLSAl1Q，输出时钟频率是48MHz，如下图所示。

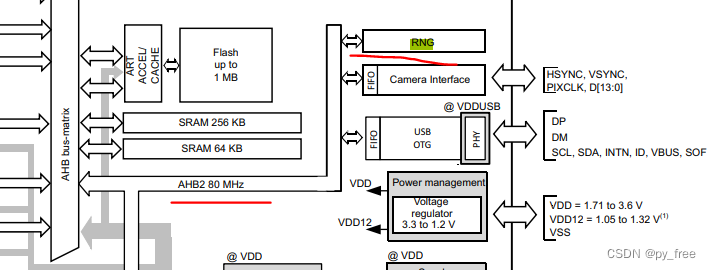

STM32的RGN内部通信通常是通过AHB总线实现，例如STM32L496VGTx芯片通过AHB2总线。

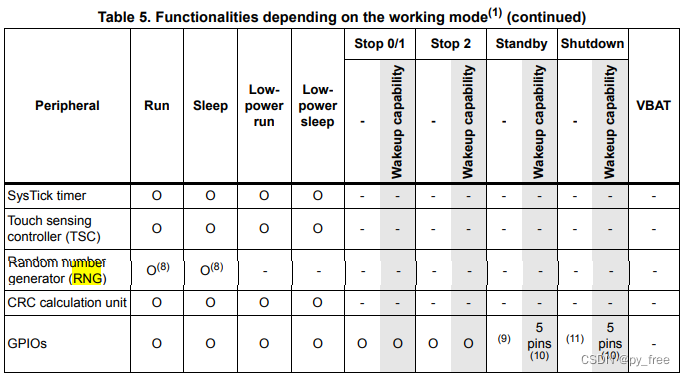

RNG在STM32芯片正常、睡眠的工作模式下有效。

在STM32L496VGTx芯片中，RNG的寄存器空间大小为0X3FF（1024），用于存储RNG的数据寄存器、状态寄存器、控制寄存器以及缓存参数、组件信息等。

二、创建RNG测试工程及HLA源码分析

2.1 工程创建

本文为采用的是stm32L496VGTx-ali开发板来建立测试工程，并按本专栏前面的博文移植好了lpuart1串口调试及按键功能，请自行参考。

cubeIDE开发， stm32调试信息串口通信输出显示_py_free的博客-CSDN博客_调试信息输出到串口

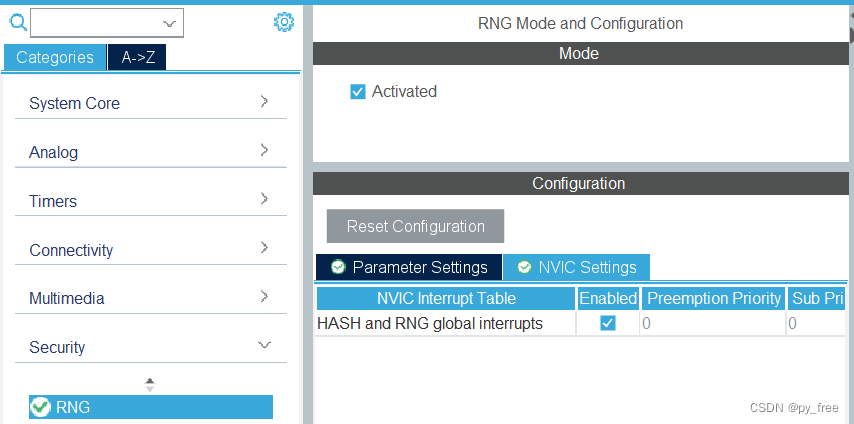

现双击.ioc文件，打开CubeMX配置界面，开启RNG功能，并开启中断，时钟树上设置最终输出频率48MHz。

保存生成输出代码。

2.3 RNG的HLA库源码分析

cubeMX生成代码时，会在Core源码目录下的Inc及Src目录，分别生成rng.h和rng.c驱动文件。

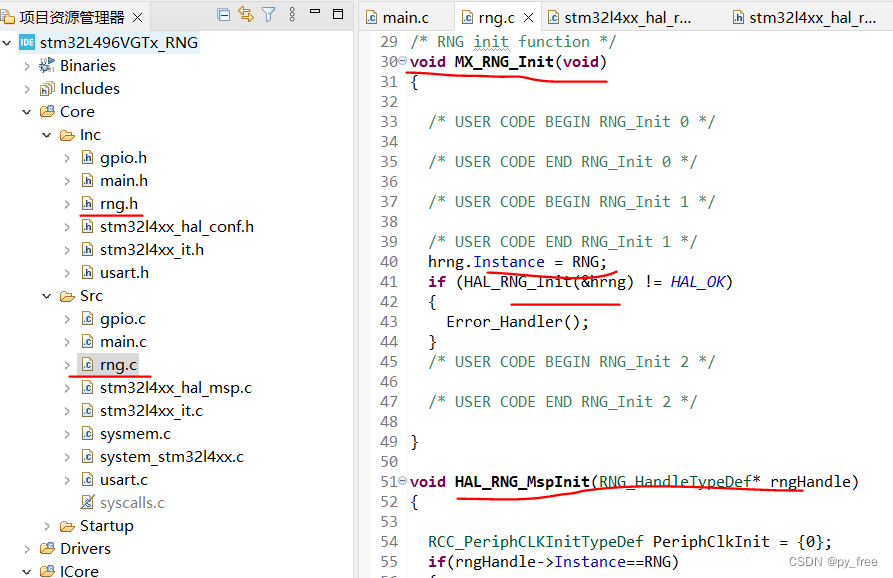

在rng.c文件中，主要定义了MX_RNG_Init函数和HAL_RNG_MspInit函数。MX_RNG_Init主要做两件事情，一是生成RNG句柄Instance(寄存器)，二是调用HLA库的HAL_RNG_Init来实现真正的初始化设定。HAL_RNG_MspInit是HLA内的弱函数，根据实际配置CubeMX会生成新的函数，完成真正的MCU底层设置任务（MspInit，MCU Specific Package init，即指和MCU相关的初始化），覆盖原来的弱函数，而在HAL_RNG_Init函数中会调用到HAL_RNG_MspInit函数。

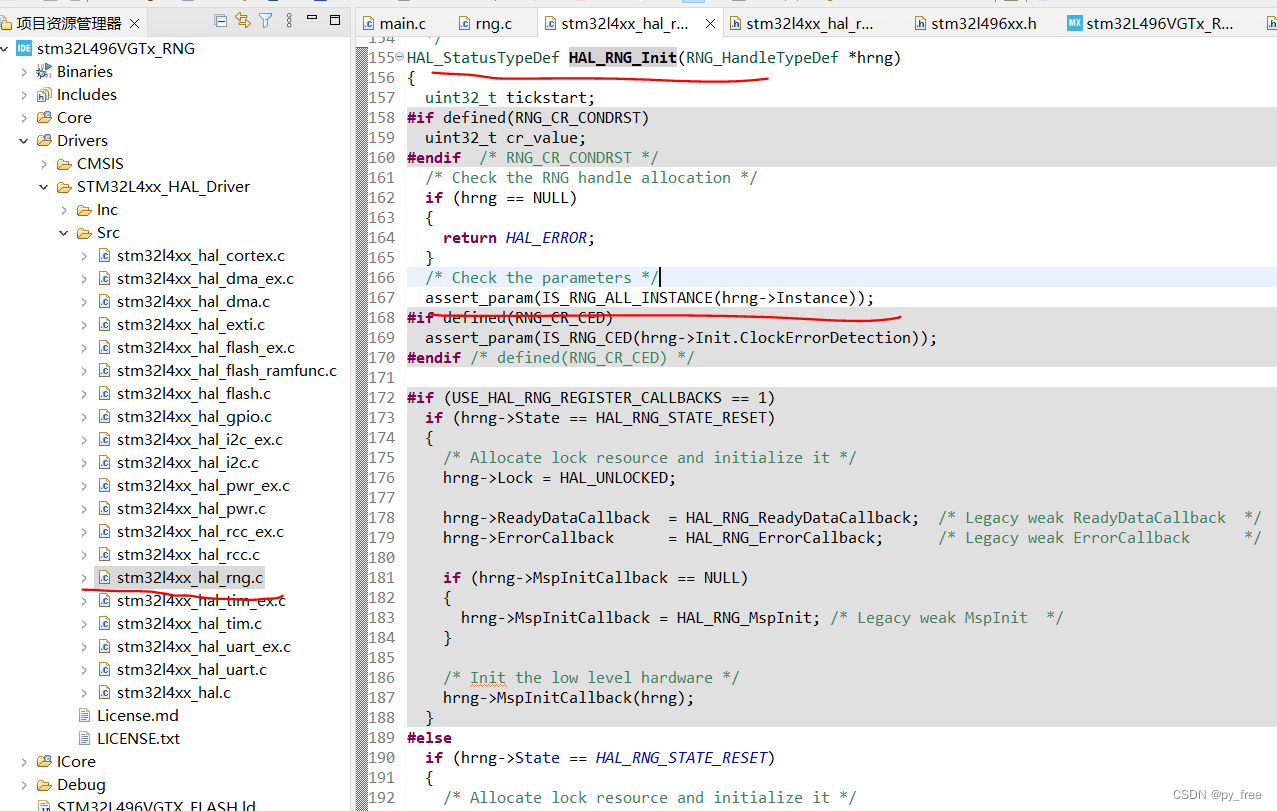

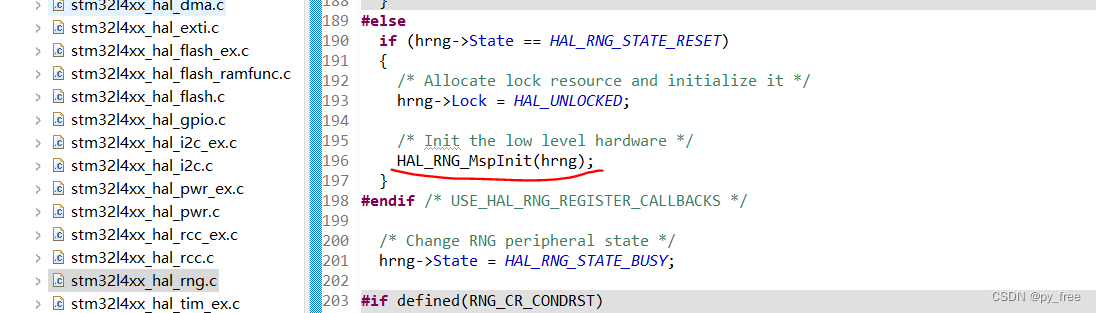

在stm32l4xx_hal_rng.c源文件中定义了HAL_RNG_Init函数，它做以下事情：诊断配置参数是否合规；

以及调用HAL_RNG_MspInit函数完成CRC时钟开启及中断设置与开启（如果cubeMX配置开启中断功能的话）；

最后开启RNG，检测种子、数据寄存器的有效性。

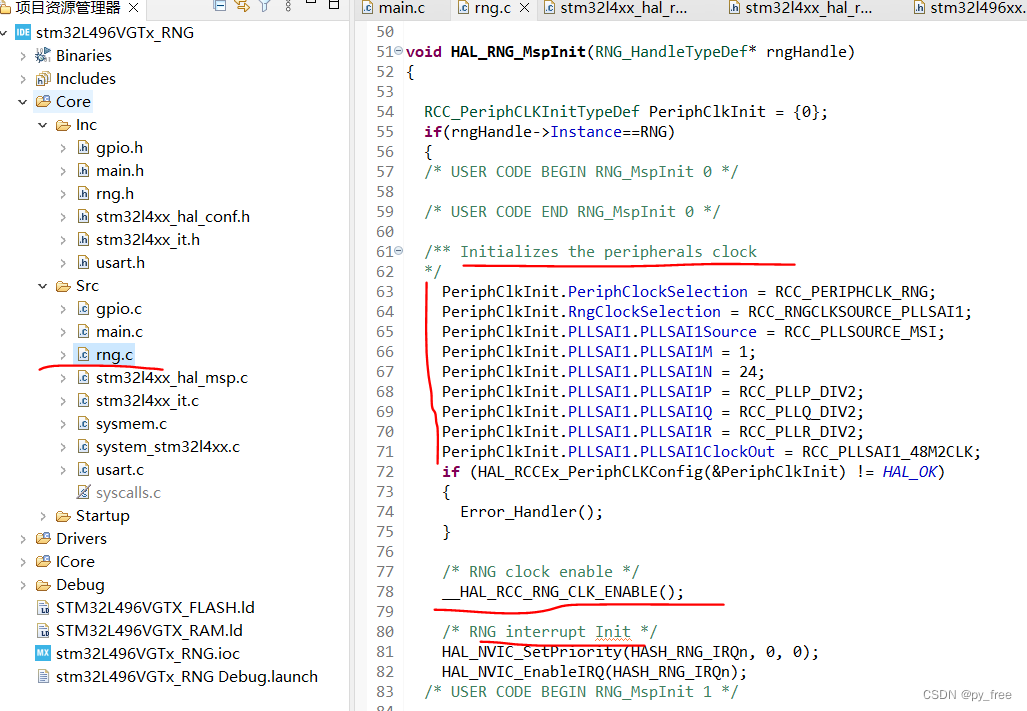

再回到rng.c内，HAL_RNG_MspInit函数实现了RNG外设时钟设置（如果配置依赖外设的话）与开启，以及中断设置与开启（如果cubeMX配置开启中断功能的话）。

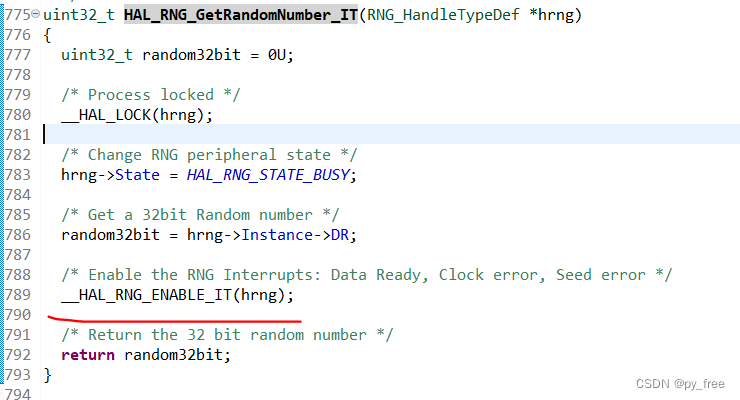

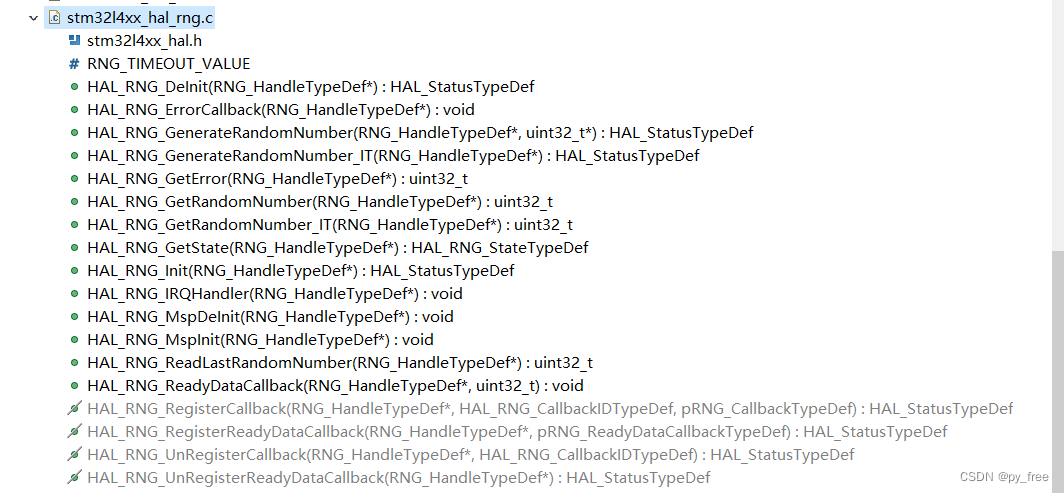

在stm32l4xx_hal_rng.c源文件除了定义初始化功外，还定义了RNG的MSP初始化及删除函数，各种方式读取随机数函数，状态读取函数，中断请求及中断回调函数等。较常用的是：读取随机数函数如HAL_RNG_GetRandomNumber、HAL_RNG_GetRandomNumber_IT、HAL_RNG_ReadLastRandomNumber，状态读取函数HAL_RNG_GetState，以及回调函数HAL_RNG_ReadyDataCallback和HAL_RNG_ErrorCallback。

2.3 RNG使用设计

由于本文开启了RNG中断功能，在rng.c源码中，重新编码HAL_RNG_ReadyDataCallback函数如下：

/* USER CODE BEGIN 1 */
void HAL_RNG_ReadyDataCallback(RNG_HandleTypeDef *hrng, uint32_t random32bit)
{
	printf("RNG_ReadyDataCallback:%lu\r\n",random32bit);
}
/* USER CODE END 1 */

在main.c源码文件中，添加各个外设及功能模块的头文件依赖。

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "../../ICore/key/key.h"
#include "../../ICore/led/led.h"
#include "../../ICore/print/print.h"
#include "../../ICore/usart/usart.h"
#include "../../ICore/delay/delay.h"
/* USER CODE END Includes */

在main.c源码文件中，添加RNG句柄声明，用于读取随机数时使用。

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
extern RNG_HandleTypeDef hrng;
/* USER CODE END 0 */

在main函数内，启动串口中断功能及初始化其他辅助参数。

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_LPUART1_UART_Init();
  MX_RNG_Init();
  /* USER CODE BEGIN 2 */
  ResetPrintInit(&hlpuart1);
  HAL_UART_Receive_IT(&hlpuart1,(uint8_t *)&HLPUSART_NewData, 1); //再开启接收中断
  HLPUSART_RX_STA = 0;
  //
  printf("app restart now!\r\n");
  uint32_t rng_val = 0;
  /* USER CODE END 2 */

在main函数循环体内，通过按键触发调用不同的随机数获取函数，并打印输出到lpuart1上。

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
  	  if(HLPUSART_RX_STA&0xC000){//溢出或换行，重新开始
  		  //printf("%.*s\r\n",HLPUSART_RX_STA&0X0FFF, HLPUSART_RX_BUF);
  		  HLPUSART_RX_STA=0;//接收错误,重新开始
  		  HAL_Delay(100);//等待
  	  }
	  if(KEY_0())
	  {
		  rng_val = HAL_RNG_GetRandomNumber(&hrng);
		  printf("KEY_0->RNG_GetRandomNumber:%lu\r\n",rng_val);
	  }
	  if(KEY_1())
  	  {
		  rng_val = HAL_RNG_GetRandomNumber_IT(&hrng);
		  printf("KEY_1->RNG_GetRandomNumber_IT:%lu\r\n",rng_val);
  	  }
	  if(KEY_2())
  	  {
		  rng_val = HAL_RNG_ReadLastRandomNumber(&hrng);
		  printf("KEY_2->RNG_ReadLastRandomNumber:%lu\r\n",rng_val);
  	  }
    /* USER CODE END WHILE */
