一、前言

本人因在学习基于python的机器学习相关教程时第一次接触到matplotlib相关方面的绘图知识，故写此笔记进行记录，如果能帮助到其他人欢迎点个赞👍表示支持

我的运行环境

学习工具：jupyter-notebook
python版本：311
系统：Win11

二、什么是matplotlib？

matplotlib是基于python生态开发的一个可视化绘图库，它的出现让python在数据分析及机器学习方面占了重要的一部分，目前很多数据分析及机器学习相关方面的工程都有使用到这个库，并且由于其简单易用，安装简单等方面的优势深得广大开发者的喜爱。

三、安装及导入

1.安装
pip install matplotlib
2. 导入项目
新建项目并直接import即可import matplotlib.pyplot as plt，简单易用

四、matplotlib的使用

基础使用:生成一个画布

#定义一个画布
#subplots(X,Y,figsize=(X,Y))
#其中figsize(X，Y) 用于定义画布的大小
fig,ax = plt.subplots(figsize = (10, 5))
plt.show()

生成多个子图(ax)

#subplots(X,Y)用于定义该画布有几行几列,即一个大画布fig上有多个小画布ax组成axes
fig,axes = plt.subplots(2,3,figsize = (10, 4))
plt.show()

绘制多个子图

#绘制多个子图
fig,axes = plt.subplots(1,2,figsize=(10,4))   #绘制一个一行两列的图

x=[1,20,40,15,2]
y=[4,6,15,7,6]

#对第一个子图进行绘制
bplot1 = axes[0].plot(x,y)

#绘制第二个子图
bplot2 = axes[1].plot(y,x)

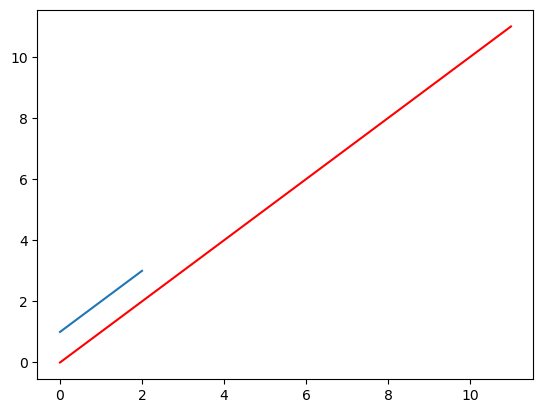

同一块画布上绘制多条函数

#简单的线性图
# x = list(range(0,10))
# y =list(range(0,10))
# plt.plot(x,y)
plt.plot(range(12),color="red")  #等价于上面的操作
plt.plot([1,2,3])  #在现有的画布上继续绘画一条直线

放大图像(只显示函数图像的一部分)

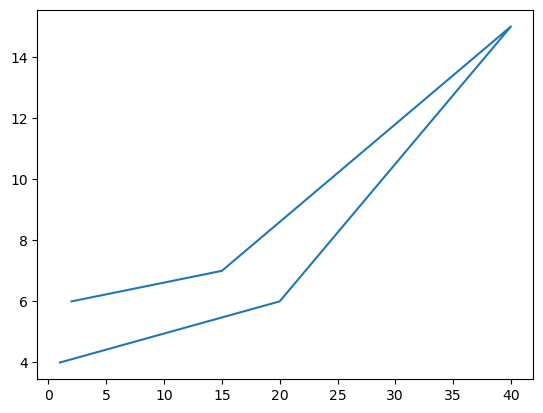

#原函数图像
x=[1,20,40,15,2]
y=[4,6,15,7,6]
plt.plot(x,y)

#直接对x,y赋值
x=[1,20,40,15,2]
y=[4,6,15,7,6]
plt.plot(x,y)

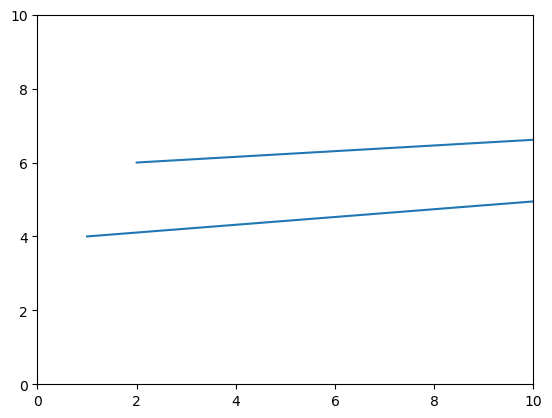

#通过设定坐标轴刻度，只显示部分图形
plt.axis([0,10,0,10])   #x:[0,10],y:[0,10]

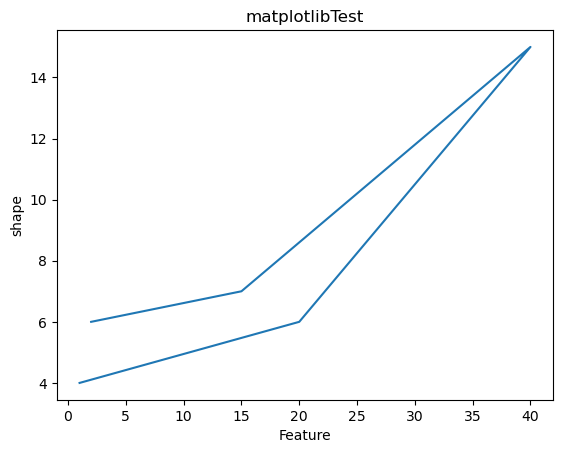

为图像添加标题横纵坐标信息

添加标题和x、y名称

x=[1,20,40,15,2]
y=[4,6,15,7,6]
#添加标题
plt.title("matplotlibTest")
#添加x，y轴名称
plt.xlabel("Feature")
plt.ylabel("shape")
plt.plot(x,y)

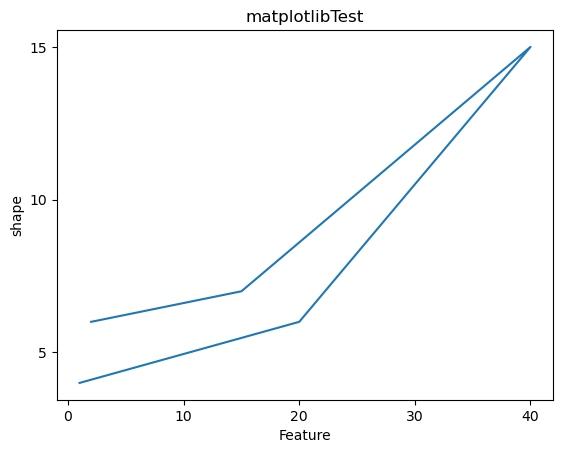

更改x、y轴刻度（纯数字形式）

x=[1,20,40,15,2]
y=[4,6,15,7,6]
#添加标题
plt.title("matplotlibTest")
#添加x，y轴名称
plt.xlabel("Feature")
plt.ylabel("shape")
#修改x轴刻度,纯数字形式
plt.xticks((0,10,20,30,40))
#修改y轴刻度，纯数字形式
plt.yticks((0,5,10,15,20))
plt.plot(x,y)

更改x、y轴刻度（自定义坐标信息）

x=[1,20,40,15,2]
y=[4,6,15,7,6]
#添加标题
plt.title("matplotlibTest")
#添加x，y轴名称
plt.xlabel("Feature")
plt.ylabel("shape")
#自定义x轴坐标信息
plt.xticks((0,10,20,30,40),('text1','text2','text3','text4','text5'))
#自定义y轴坐标信息
plt.yticks((0,5,10,15,20),('align1','align2','align3','align4','align5'))
plt.plot(x,y)

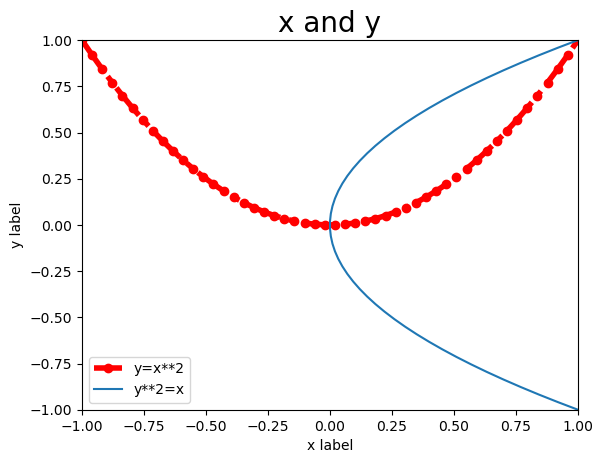

基于axes的显示画图

#基于 axes 的显式画图:用 Axes 画图更加直观，所以被称为“显式画图”,直接用 Figure画图，被称为 “隐式画图”
import numpy as np
x = np.linspace(-1,1,50)  #生成50个-1到1之间的数
y = x**2

fig = plt.figure()  #生成空白画布
ax = fig.add_subplot() #空白的子图

ax.plot(x,y,color="red",linewidth=4,linestyle='-.',marker='o')  #绘画一条函数图

ax.plot(y,x)  #绘画另一条函数图

ax.legend(["y=x**2","y**2=x"])   #添加图例

ax.set_title('x and y',fontsize=20)  #设置标题
ax.set_xlabel("x label")  #设置x轴名称
ax.set_ylabel("y label")  #设置y轴名称
ax.set_xlim(-1,1)  #设置x轴范围
ax.set_ylim(-1,1)  #设置y轴范围

# ax.grid(linewidth=3,linestyle=':',color='purple',alpha=0.5)

plt.show()

8.其他
matplotlib除了生成上述的线性图以外还可以生成其他箱图等特殊的图像形式，具体可以参考matplotlib的官方文档

五、matplotlib中文乱码问题

本人使用的是全局字体的解决方案

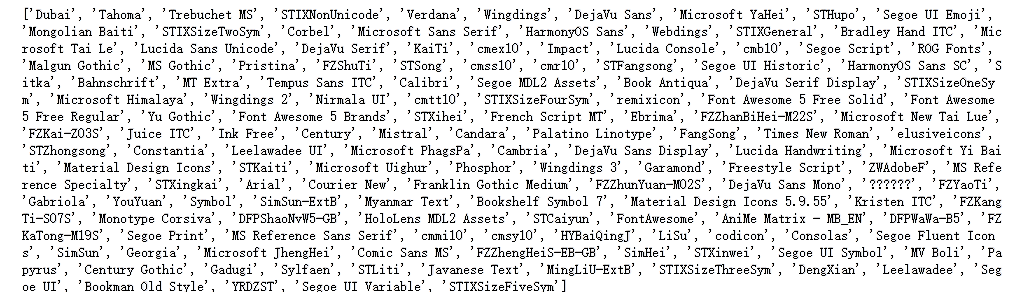

1.从matplotlib导入font_manager，然后查看打印电脑已有的字体，具体代码如下：

from matplotlib import font_manager
import matplotlib.pyplot as plt

#打印电脑上所有已安装的字体
fontnamelist = font_manager.get_font_names()

print(fontnamelist)

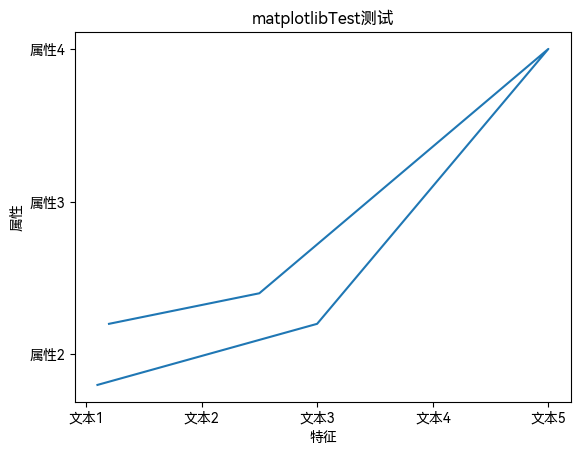

2.设置全局字体
根据第一步你电脑里所拥有的字体来设置全局字体，设置的字体名称与上面打印的名称一致就行
这里本人采用的是鸿蒙os简体字体

#设置全局字体为鸿蒙os简体
plt.rcParams['font.sans-serif']=['HarmonyOS Sans SC']  #用啥字体这里改，最重要的是你电脑里得事先安装有这个字体
#解决图像中的"-"负号的乱码问题
plt.rcParams["axes.unicode_minus"]=False

x=[1,20,40,15,2]
y=[4,6,15,7,6]
#添加标题
plt.title("matplotlibTest测试")
#添加x，y轴名称
plt.xlabel("特征")
plt.ylabel("属性")
#自定义x轴坐标信息
plt.xticks((0,10,20,30,40),('文本1','文本2','文本3','文本4','文本5'))
#自定义y轴坐标信息
plt.yticks((0,5,10,15,20),('属性1','属性2','属性3','属性4','属性5'))
plt.plot(x,y)
