首先要想完成触发器之间的转化,最重要的是要能够写出触发器的次态方程,从而让不同功能触发器的功能相同,从而完成转化。
这里以D触发器转化为JK触发器为例。
首先要求出两个触发器的次态方程,要进行如下思考:
①特性表:特性表就是反应输入变量的原始状态以及新状态之间关系的一种真值表,也被称为状态转换真值表。(原状态用Qn表示,新状态用Qn+1表示)

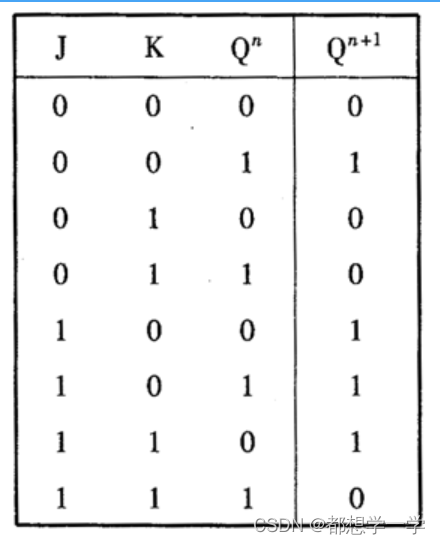

jk触发器的特性表:
我们将特性表写入卡诺图中以方便化简:
化简后我们得到JK触发器的次态方程为:Qn+1=JQn'+K'Qn
D触发器的次态方程为:Qn+1=D
两者的次态方程都写出后,我们要想让两者发生转化就要让两者的逻辑功能相同,也就是次态Qn+1
相同即可,则D=JQn'+K'Qn,也就是将JQn'+K'Qn接到D输入上。

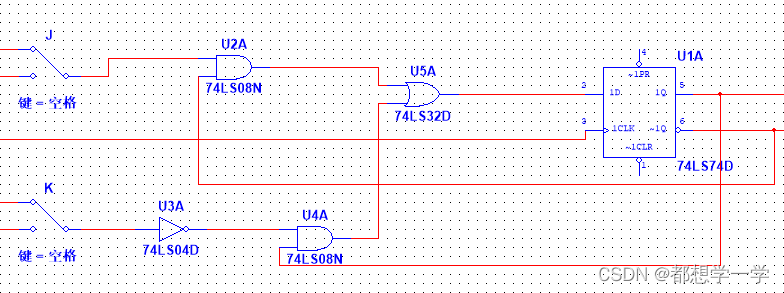

电路图如下:
