D触发器转换为JK触发器

最新推荐文章于 2025-03-12 08:24:27 发布
最新推荐文章于 2025-03-12 08:24:27 发布
阅读量1.7w 收藏 15
点赞数 2
分类专栏： 数字电路 文章标签： D触发器转换为JK触发器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42048463/article/details/103628117
版权

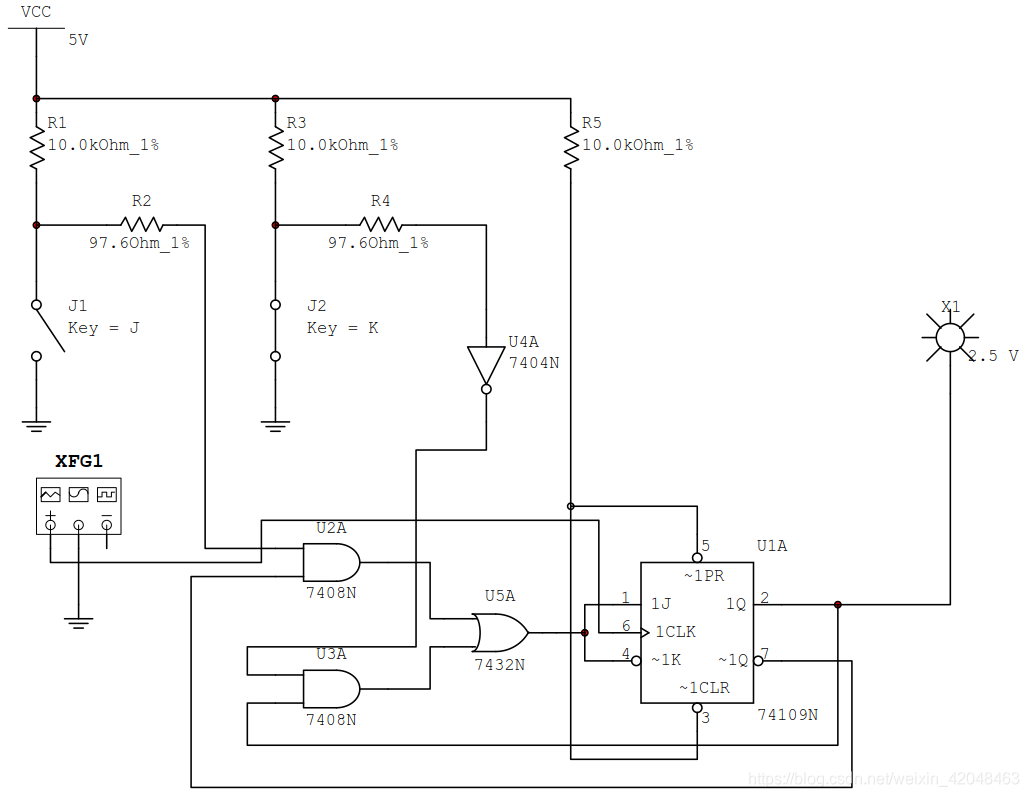

        比较D触发器状态特性方程 Q*=D与JK触发器状态特性方程 Q*=JQ'+K'Q, 要想使D触发器实现JK触发器的功能, 则须使D=JQ'+K'Q.
