西门子S7-1200 HslcommunicationDemo大纲拆解

上位机编写软件：PyQt5

语言：python

第三方组件：Hslcommunication

PLC：西门子s-7 1200

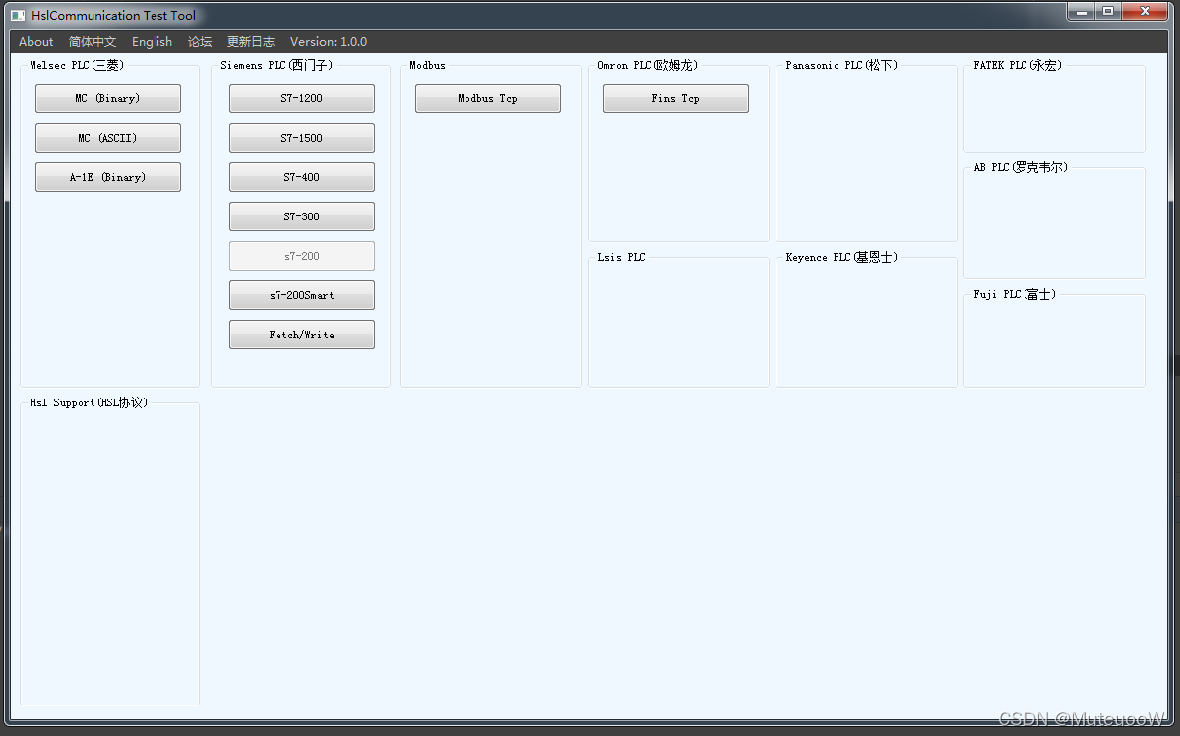

首界面实现如下：

添加文件名

import datetime             #添加时间插件模块
import sys                  #sys模块包含了与Python解释器和它的环境有关的函数
import threading            #提供了一个比thread模块更高层的API来提供线程的并发性。这些线程并发运行并共享内存
import HslCommunication     #添加hsl模块
from HslCommunication import SoftBasic, MelsecMcNet, MelsecMcAsciiNet, MelsecA1ENet, SiemensS7Net, SiemensPLCS, \
    SiemensFetchWriteNet, OmronFinsNet, ModbusTcpNet, OperateResult, NetSimplifyClient                               #从hsl模块中添加PLC型号

from PyQt5 import QtWidgets, QtCore, QtGui                 #QtCore包含模块类的定义；QtGui为窗口系统集成，事件处理，，2D图形，基本图像，字体和文本提供类
from PyQt5.QtWidgets import QWidget, QDesktopWidget, QApplication, QMessageBox, QAction, QPushButton, QVBoxLayout, \
    QLineEdit, QTextEdit                                    #从QtWidgets和QtGui中引入用到的模块
from PyQt5.QtGui import QPalette, QFont, QIcon, QBrush, QColor, QPainter

定义一个WindowsLoad的类，其父类是QMainWindow，作为整个PLC首界面的一整个类

class WindowsLoad(QtWidgets.QMainWindow):  #定义一个WindowsLoad的类，其父类是QMainWindow
    def __init__(self):
    def threadReadFromServer(self, num):
        netSimplifyClient = NetSimplifyClient('118.24.36.220', 18467)    #实例化一个客户端对象，需要手动指定Ip地址和端口
        # netSimplifyClient.Token = uuid.UUID('66a469ad-a595-48ed-abe1-912f7085dbcd')
        #网络类的身份令牌，在hsl协议的模式下会有效，在和设备进行通信的时候是无效的
        # netSimplifyClient.SetLoginAccount("admin","123456")
        # 如果采用了账户名和密码的验证时用这条。设置当前的登录的账户名和密码信息，并启用账户验证的功能，账户名为空时设置不生效
       #Token是服务端生成的一串字符串，以作客户端进行请求的一个令牌，当第一次登录后，服务器生成一个Token便将此Token返回给客户端，以后客户端只需带上这个Token前来请求数据即可，无需再次带上用户名和密码。
       #相当于保存密码的功能，第一次用用户名和密码，以后一段时间内只需要token和客户端的token进行对比即可
        connect = netSimplifyClient.ConnectServer()
       #netSimplifyClient.ConnectServer()尝试连接远程的服务器，如果连接成功，就切换短连接模式到长连接模式
        if connect.IsSuccess == False:
            print(connect.Message)                    #如果连接失败，显示连接失败的信息
        else:
            netSimplifyClient.ReadFromServer(600, '1.0.0')   #客户端向服务器进行请求
            netSimplifyClient.ConnectClose()                 #手动断开与远程服务器的连接
    def initUI(self): #对窗口一系列布局，按钮的信号和槽搭建。
                      #槽函数并不在这个def中
        t1 = threading.Thread(target=self.threadReadFromServer, args=(13,))
        #t1代表可以执行的某个任务的一个线程，target是最重要的参数，是一个回调函数
        t1.start()
        #要让一个线程启动，就要调用其start方法即可
    def center(self): #控制窗口在屏幕中心

    def blogClick(self):  #一系列首界面的槽函数
    .
    .
    .
    def pushButton101_Click(self):  #西门子1200选项被按下的槽函数，显示子界面
        self.formSiemens = FormSiemens(SiemensPLCS.S1200)
        self.formSiemens.show()
    def show(self): #首界面显示函数
        super().show()


        刚进入的主界面，主要功能是选择不同的PLC。由本次使用的是西门子1200，故点击1200，进入子界面。

首先定义一个传递功能模块，DemoUtils

class DemoUtils: #实用程序类，用于读写结果的呈送
    @staticmethod
    def ReadResultRender(result: OperateResult, address: str, textBox: QTextEdit):
     #参数后加：其实是注释，表明参数的类型
    @staticmethod
    def WriteResultRender(result: OperateResult, address: str):

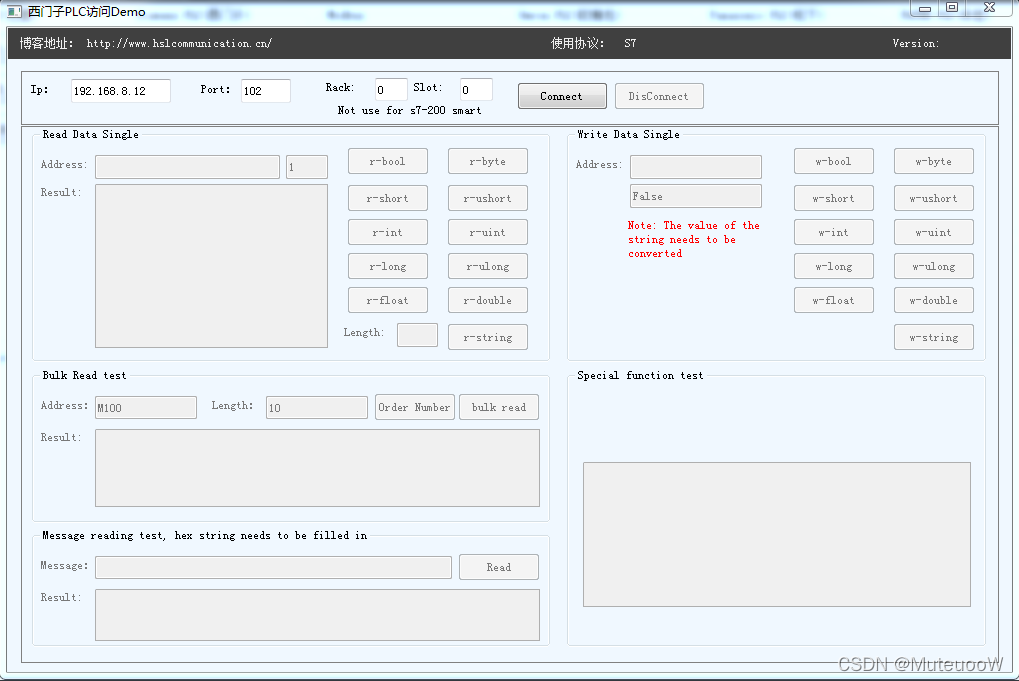

子界面的一些布局类，以及功能函数

class UserControlHead(QWidget):  #显示主界面的一些绘制，不含功能
class UserControlReadWriteOp(QWidget):    #上面两个读写框功能设计类
    def __init__(self, parent=None):
    def initUI(self): #上面两个读写框的布局函数，以及按钮的信号和槽
    def button_read_bool_click(self):    # 各种读按钮的触发函数，r-bool按钮按下
         if self.textbox5.text() == "1":
            DemoUtils.ReadResultRender(self.readWriteNet.ReadBool(self.textbox3.text()), self.textbox3.text(),self.textbox4)
        #readWriteNet（连接结果0或1，地址，大框框显示连接信息）
        else:
            DemoUtils.ReadResultRender(self.readWriteNet.ReadBool(self.textbox3.text(), int(self.textbox5.text())),self.textbox3.text(), self.textbox4)
        #没看懂那个1的框框是什么？？？？？？？？？？？？？？？？？？？
    .
    .
    .
    def button_write_bool_click(self):  #各种写入按钮的触发函数
        if self.textbox7.text().lower() == "true":
        #text().lower()函数，将文本的大写全改成小写。如果框框里是true，则执行
            DemoUtils.WriteResultRender(self.readWriteNet.WriteBool(self.textbox8.text(), True), self.textbox8.text())
            # WriteResultRender（连接结果0或1，连接地址）
            # self.readWriteNet.WriteInt64向PLC中写入bool数组，返回是否写入成功，（，地址？？？？？？？？？？？？？？？？？？？？？？？？？？？？？）
        else:
            DemoUtils.WriteResultRender(self.readWriteNet.WriteBool(self.textbox8.text(), False), self.textbox8.text())
    .
    .
    .
    def SetReadWriteNet(self, readWrite, address, strLength=10):  #设置读写地址
        #在class FormSiemens的第一部分“connect”按钮被按下时会触发这个函数


下面到了Siemens专属类，class FormSiemens，在首界面按下对应的PLC后，会创建一个窗口实例对象，就是下面这个类的实例

class FormSiemens(QtWidgets.QMainWindow):
    def __init__(self, plc: SiemensPLCS):
    def initUI(self): #整个界面的外观设计，以及模块布局
    def center(self):
      #下面是一些读写按钮的触发函数
    def button_connect_click(self):     #第一部分connect按钮的触发函数
    def button_disconnect_click(self):  #第一部分disconnect按钮的触发函数
    def button3_click(self):      #3号框，“order number”按钮
    def button25_click(self):    #3号框，“bulk read”按钮
    def button26_click(self):  #4号框，“read”按钮

所有类都定义完了，最后是一些收尾代码：

app = QtWidgets.QApplication(sys.argv)
windowsLoad = WindowsLoad()
windowsLoad.show()
sys.exit(app.exec_())
