电路理论基础
[电路理论基础].梁贵书.扫描版(ED2000.COM).pdf
![image-20201015210437748](https://i-blog.csdnimg.cn/blog_migrate/57eef953fc4e1906be2a07b2a70f3ea6.png)
书名 | 作者 | 出版社 | 阅读日期 |
---|---|---|---|
电路理论基础 | 梁贵书、董华英 | 中国电力出版社 | 2020年10月8日 |
前提
理论类书籍通常都是由浅入深的讲解,从一个最简单的特例作为引子,再引申为更普遍的结论。这篇笔记里不对特例结论进行记载,直接记录普遍结论。
基本概念
电路理论有两个组成部分
- 电路分析:给定激励求响应
- 电路方法:实现响应搭电路
电的物理量
电流、电压、电荷、磁链、功率、能量
基尔霍夫定律
-
KCL:节点电流代数和为零
-
KVL:回路电压代数和为零
图论
- 回路:每个节点连接2条支路
- 树:连通,包含所有节点,不含回路
- 割集:将图割成两个子图的一组最少支路
稳态电路分析方法
名称 | 简介 | 备注 | 优点 | 缺点 |
---|---|---|---|---|
2b分析法 | (n-1)个KCL+(b-n+1)个KVL+b个VAR=2b个方程 | n:节点数 b:支路数 | 列方程简单,能求出所有节点、支路、元件的各个参数 | 有的时候只需要求解某一路或某几路的参数,计算过于繁琐 |
等效变换法 | 拥有相同VAR关系的等效网络间的变换 | 如电源模型等效变换 | 化简电路,方便求解 | 需要经验和灵感 |
支路分析法 | (n-1)个KCL+(b-n+1)个KVL结合VAR=b个方程***或***(b-n+1)个KVL+(n-1)个KCL结合VAR=b个方程 | 将2b分析法中的b个VAR结合到了KCL或KVL中 | 方程数比2b少了一半 | |
节点分析法 | (n-1)个节点电压方程 G n u n = I n \boldsymbol G_n\boldsymbol u_n=\boldsymbol I_n Gnun=In | 记忆 G i i G i j i s i i G_{ii}G_{ij}i_{sii} GiiGijisii的含义 | 便于计算机编程计算 | 需要一定的记忆量 |
网孔分析法 | (b-n+1)个网孔电流方程 R n i n = U n \boldsymbol R_n\boldsymbol i_n=\boldsymbol U_n Rnin=Un | 记忆 R i i R i j u s i i R_{ii}R_{ij}u_{sii} RiiRijusii的含义 | 和节点分析法对应 | 需要一定的记忆量 |
回路分析法 | (b-n+1)个回路电流方程 | 网孔分析法的推广,记忆 R i i R i j u s i i R_{ii}R_{ij}u_{sii} RiiRijusii的含义 | 能用于非平面电路 | 寻找回路较为抽象 |
改进节点分析法 | [ G n B C D ] [ u n i ] = [ I S U S ] \begin{bmatrix}\boldsymbol G_n&\boldsymbol B\\\boldsymbol C& \boldsymbol D\end{bmatrix}\begin{bmatrix}\boldsymbol u_n\\\boldsymbol i\end{bmatrix}=\begin{bmatrix}\boldsymbol I_S\\\boldsymbol U_S\end{bmatrix} [GnCBD][uni]=[ISUS]n+m-1个方程,m为附加电流变量数目 | 记忆 G n B C D I S U S \boldsymbol G_n\boldsymbol B\boldsymbol C\boldsymbol D\boldsymbol I_S\boldsymbol U_S GnBCDISUS的含义 | 适用于各种电路 | 记忆量大 |
常用等效变换
- 星形网络和三角网络变换 R i j = R i R j + R i R k + R j R k R k R_{ij}=\frac{R_iR_j+R_iR_k+R_jR_k}{R_k} Rij=RkRiRj+RiRk+RjRk R i = R i j R i k R i j + R i k + R j k R_i=\frac {R_{ij}R_{ik}}{R_{ij}+R_{ik}+R_{jk}} Ri=Rij+Rik+RjkRijRik
2.电源位移
电路定理
-
线性电路特性:
- 叠加:总响应等于各个激励单独作用时的响应之和。不作用的电压源短路,电流源开路。
- 齐性:激励和响应同时放大缩小相同倍数仍成立。
- 戴维南:二段网络等效为电压源串电阻。开路电压、等效电阻与端口u,i的关系式。
- 诺顿:二段网络等效为电流源并电阻。短路电流、等效电阻与端口u,i的关系式。
- 互易:仅含电阻的单一激励电路,激励和响应互换位置仍然成立。三种形式:电流源和短路电流,电压源和开路电压,电压源换短路电流、电流源换开路电压。
-
也适用于非线性电路定理:
- 替代:支路上的无耦合元件可以用等于该支路电压/电流的电压源/电流源替代。
- 特勒根:第一定理本质是能量守恒,提供功率和等于消耗功率和,电路的支路电压和支路电流的乘积代数和为零。第二定理比较有意思。两个拓扑结构一样的电路,一个电路的支路电压(电流)和另一个电路对应支路的电流(电压)乘积代数和也为零。

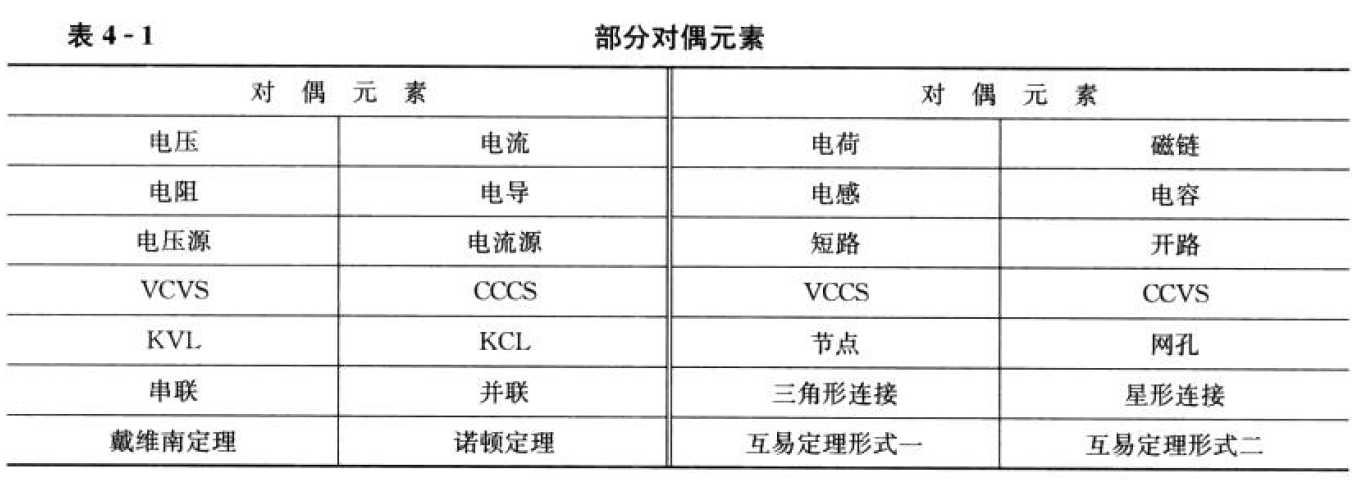

- 对偶:对偶元素全部互换仍成立。
双口网络
双口网络常用类型
-
开路电阻
[ u 1 u 2 ] = [ R 11 R 12 R 21 R 22 ] [ i 1 i 2 ] \begin{bmatrix}u_1\\u_2\end{bmatrix}=\begin{bmatrix}R_{11}&R_{12}\\R_{21}&R_{22}\end{bmatrix}\begin{bmatrix}i_1\\i_2\end{bmatrix} [u1u2]=[R11R21R12R22][i1i2] R i i = u i i i ∣ i j = 0 R_{ii}=\frac {u_i}{i_i}|_{i_j=0} Rii=iiui∣ij=0 R i j = u i i j ∣ i i = 0 R_{ij}=\frac {u_i}{i_j}|_{i_i=0} Rij=ijui∣ii=0
-
短路电导
[ i 1 i 2 ] = [ G 11 G 12 G 21 G 22 ] [ u 1 u 2 ] \begin{bmatrix}i_1\\i_2\end{bmatrix}=\begin{bmatrix}G_{11}&G_{12}\\G_{21}&G_{22}\end{bmatrix}\begin{bmatrix}u_1\\u_2\end{bmatrix} [i1i2]=[G11G21G12G22][u1u2] G i i = i i u i ∣ u j = 0 G_{ii}=\frac {i_i}{u_i}|_{u_j=0} Gii=uiii∣uj=0 G i j = i i u j ∣ u i = 0 G_{ij}=\frac {i_i}{u_j}|_{u_i=0} Gij=ujii∣ui=0
-
传输
[ u 1 i 1 ] = [ A B C D ] [ u 2 − i 2 ] = T [ u 2 − i 2 ] \begin{bmatrix}u_1\\i_1\end{bmatrix}=\begin{bmatrix}A&B\\C&D\end{bmatrix}\begin{bmatrix}u_2\\-i_2\end{bmatrix}=\boldsymbol T\begin{bmatrix}u_2\\-i_2\end{bmatrix} [u1i1]=[ACBD][u2−i2]=T[u2−i2]A = u 1 u 2 ∣ i 2 = 0 A=\frac {u_1}{u_2}|_{i_2=0} A=u2u1∣i2=0 B = u 1 − i 2 ∣
