STM32F103C8 PB14 PB15PWM不输出解决过程记录

STM32F103C8使用HAL库驱动舵机时遇到的问题记录以及解决过程

问题发生过程

使用CubeMX配置管脚,时钟后生成代码,由于要使用串口1和同时驱动四个舵机,所以这么设置,串口1重映射的管脚已经用作其他功能,所以只能用PA9PA10做串口1的复用管脚

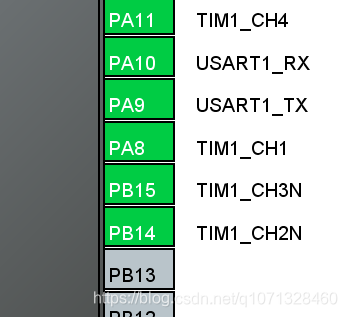

管脚定义

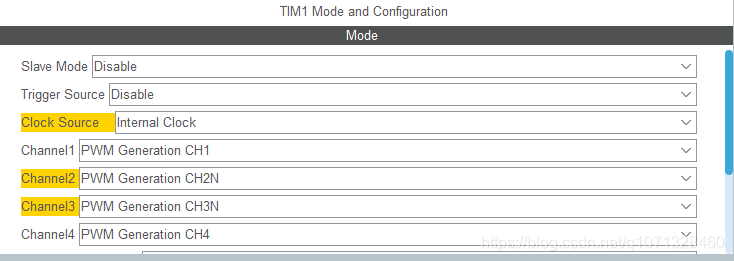

TIM1通道设置

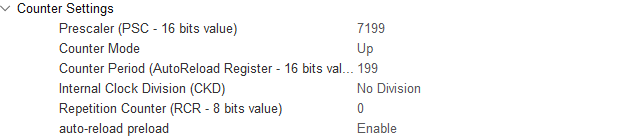

TIM1时钟设置
PWM具体通道设置
然后初始化定时器 占空比预设好

	HAL_TIM_Base_Start(&htim1);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);

然后示波器查看PB14 B15无输出,PA8,PA11有输出。
在cubemx中将通道换回普通通道,暂时禁用串口时,通道2通道3(PA9 PA10)可以正常输出PWM,但是其反相通道CH2N CH3N(PB14 PB15)无输出

解决问题的过程

首先猜想是重定向IO的问题,于是查看数据手册中的管脚默认复用功能以及重定向配置:

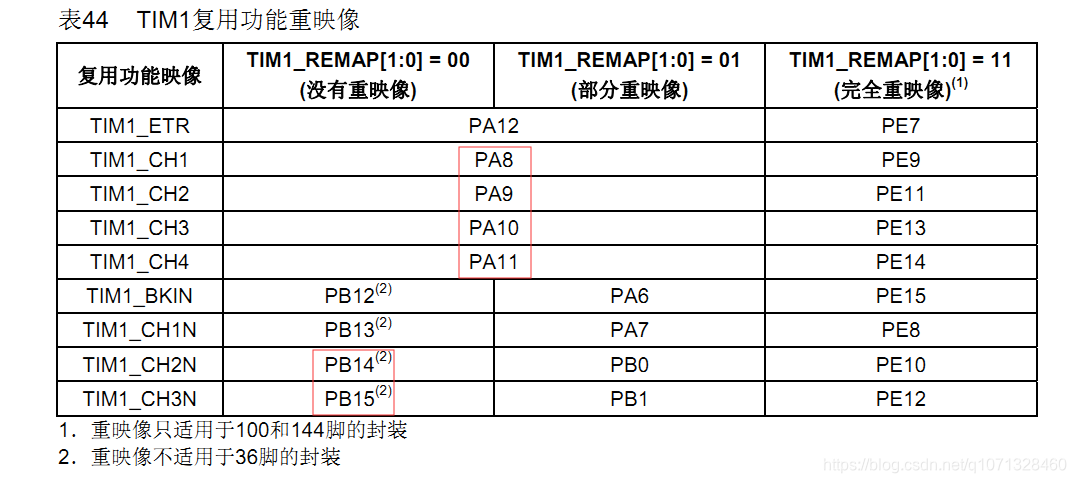

参考手册中重定向配置
可以看出,使用PB14 PB15在TIM1中是不需要设置重定向寄存器的
删除掉

	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3);
	HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);

后PB14 PB15 PA8可以正常输出pwm但是PA11不能输出PWM,这和我需要四通道都输出要求不符合.
单独使用开启函数开启通道2,通道3时无反应

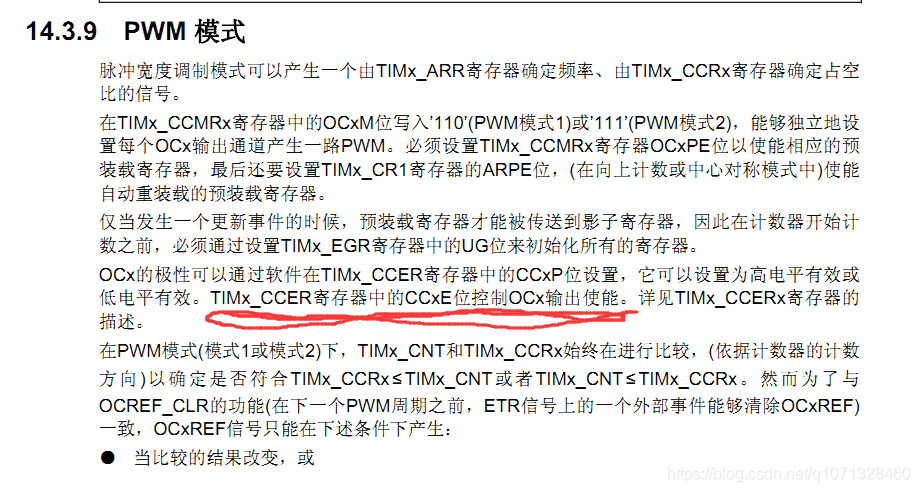

查看参考手册中PWM产生相关的寄存器和其解释
在这里插入图片描述
于是定位到库函数中HAL_TIM_PWM_Start函数的位置

HAL_StatusTypeDef HAL_TIM_PWM_Start(TIM_HandleTypeDef *htim, uint32_t Channel)
{
  uint32_t tmpsmcr;

  /* Check the parameters */
  assert_param(IS_TIM_CCX_INSTANCE(htim->Instance, Channel));

  /* Enable the Capture compare channel */
  TIM_CCxChannelCmd(htim->Instance, Channel, TIM_CCx_ENABLE);

  if (IS_TIM_BREAK_INSTANCE(htim->Instance) != RESET)
  {
    /* Enable the main output */
    __HAL_TIM_MOE_ENABLE(htim);
  }

  /* Enable the Peripheral, except in trigger mode where enable is automatically done with trigger */
  tmpsmcr = htim->Instance->SMCR & TIM_SMCR_SMS;
  if (!IS_TIM_SLAVEMODE_TRIGGER_ENABLED(tmpsmcr))
  {
    __HAL_TIM_ENABLE(htim);
  }

  /* Return function status */
  return HAL_OK;
}

函数体中只发现了

TIM_CCxChannelCmd(htim->Instance, Channel, TIM_CCx_ENABLE);

查看这个函数的结构

/**
  * @brief  Enables or disables the TIM Capture Compare Channel x.
  * @param  TIMx to select the TIM peripheral
  * @param  Channel specifies the TIM Channel
  *          This parameter can be one of the following values:
  *            @arg TIM_CHANNEL_1: TIM Channel 1
  *            @arg TIM_CHANNEL_2: TIM Channel 2
  *            @arg TIM_CHANNEL_3: TIM Channel 3
  *            @arg TIM_CHANNEL_4: TIM Channel 4
  * @param  ChannelState specifies the TIM Channel CCxE bit new state.
  *          This parameter can be: TIM_CCx_ENABLE or TIM_CCx_DISABLE.
  * @retval None
  */
void TIM_CCxChannelCmd(TIM_TypeDef *TIMx, uint32_t Channel, uint32_t ChannelState)
{
  uint32_t tmp;

  /* Check the parameters */
  assert_param(IS_TIM_CC1_INSTANCE(TIMx));
  assert_param(IS_TIM_CHANNELS(Channel));

  tmp = TIM_CCER_CC1E << (Channel & 0x1FU); /* 0x1FU = 31 bits max shift */

  /* Reset the CCxE Bit */
  TIMx->CCER &= ~tmp;

  /* Set or reset the CCxE Bit */
  TIMx->CCER |= (uint32_t)(ChannelState << (Channel & 0x1FU)); /* 0x1FU = 31 bits max shift */
}

定位TIM_CCx_ENABLE

#define TIM_CCx_ENABLE                   0x00000001U                            /*!< Input or output channel is enabled */
#define TIM_CCx_DISABLE                  0x00000000U                            /*!< Input or output channel is disabled */
#define TIM_CCxN_ENABLE                  0x00000004U                            /*!< Complementary output channel is enabled */
#define TIM_CCxN_DISABLE                 0x00000000U                            /*!< Complementary output channel is enabled */

可以发现这个函数修改的是通道启停的寄存器
再定位到参考手册中对TIMx_CCERx寄存器的描述

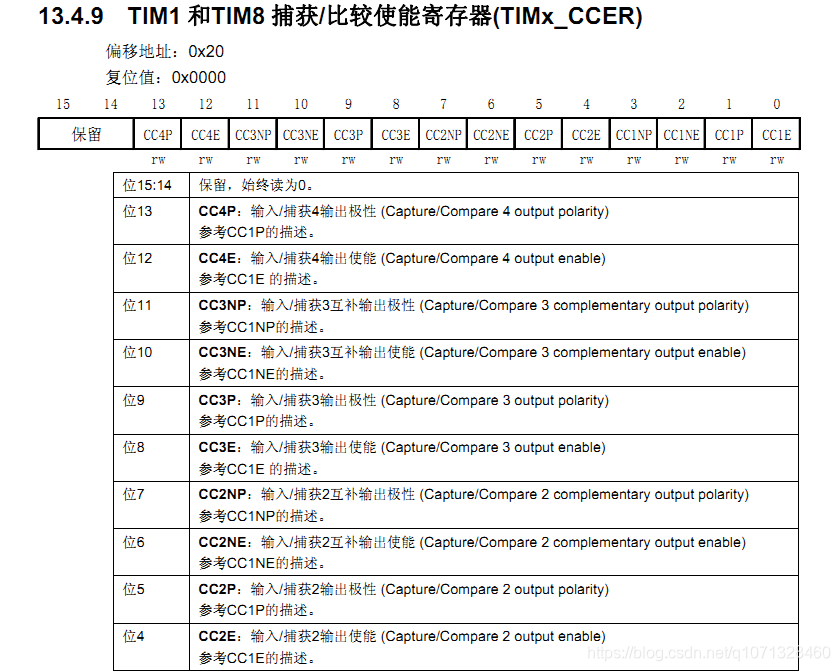

TIM1中对TIM_CCER寄存器描述

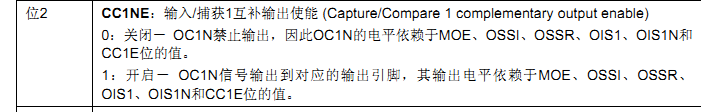

在这里插入图片描述
在这里插入图片描述

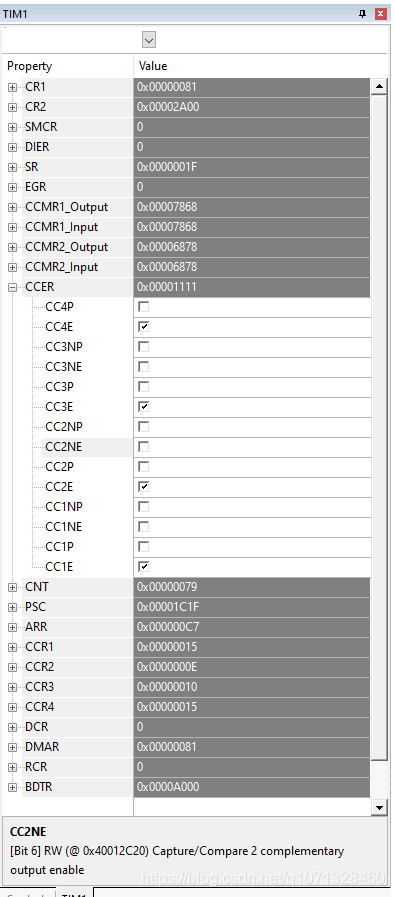

仿真时寄存器状态
给对应的通道使能打钩可以在示波器上观察到波形输出和消失

于是在main函数中写下

	TIM_CCxChannelCmd(htim1.Instance, TIM_CHANNEL_2, TIM_CCxN_ENABLE);
	TIM_CCxChannelCmd(htim1.Instance, TIM_CHANNEL_3, TIM_CCxN_ENABLE);

烧录之后 PB14,PB15脚正常输出
PA8,PB14,PB15,PA11四个脚可以正常驱动舵机了

参考查看寄存器值
