SDK合成ramdisk根文件系统的BOOT.bin（zynq）

本文基于zynq芯片，利用SDK软件合成fsbl文件、pl端的bit镜像、u-boot镜像、内核uImage、设备树和ramdisk根文件系统镜像为BOOT.bin文件的过程。利用PL提供的hdf文件，在打开Xilinx的SDK（建议使用SDK2017.2版本）软件中生成fsbl文件，生成fsbl文件的流程本节不做介绍，请参考前述章节描述。SDK合成待烧录的BOOT.bin镜像，需要准备如下表所示的文件的，然后利用SDK的Create Image Boot工具进行合成。

表 1 SDK合成ZYNQ的BOOT.bin文件列表

顺序	文件名	文件说明	偏移地址	备注
1	zynq_fsbl.elf	fsbl文件	/
2	Top.bit	PL端bit文件	/	若如pl，可以不添加
3	u-boot.elf	Uboot镜像	/
4	uImage	内核镜像	0x520000
5	devicetree.dtb	设备树镜像	0x920000
6	ramdisk.img.gz.uboot	文件系统镜像	0x930000

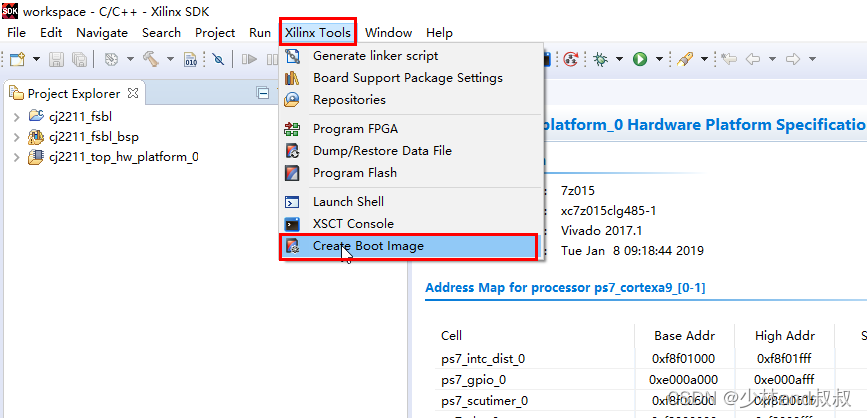

1.SDK进行Create Image Boot界面，创建Image Boot，流程如下所述：

图1 进入Create Image Boot界面



2.在Image Boot界面设置芯片架构，Bif文件和输出BIN文件名。

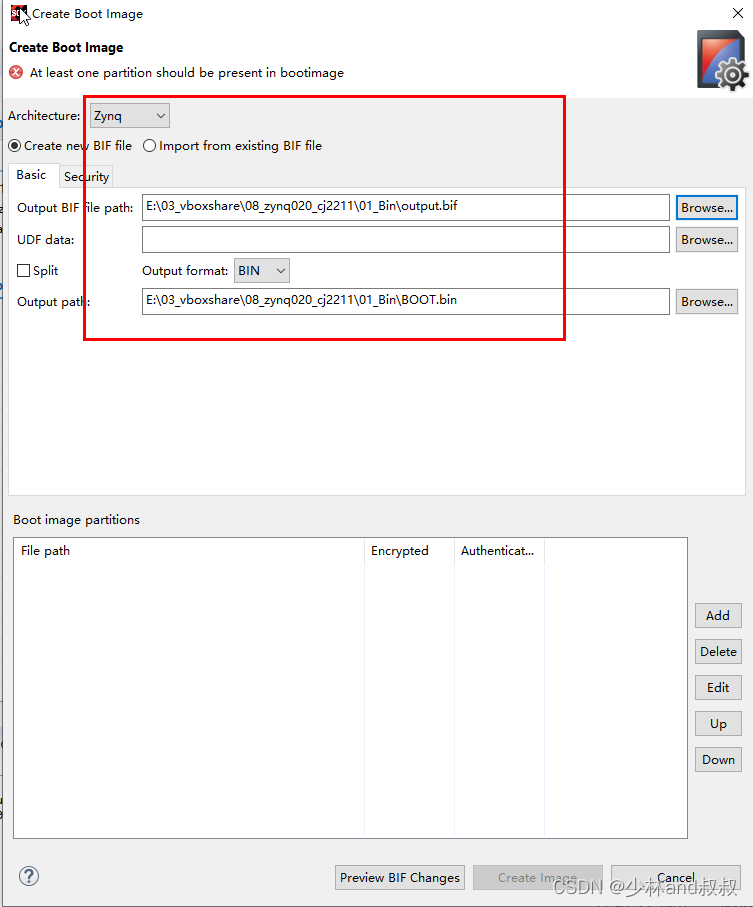

图2 配置Image Boot界面

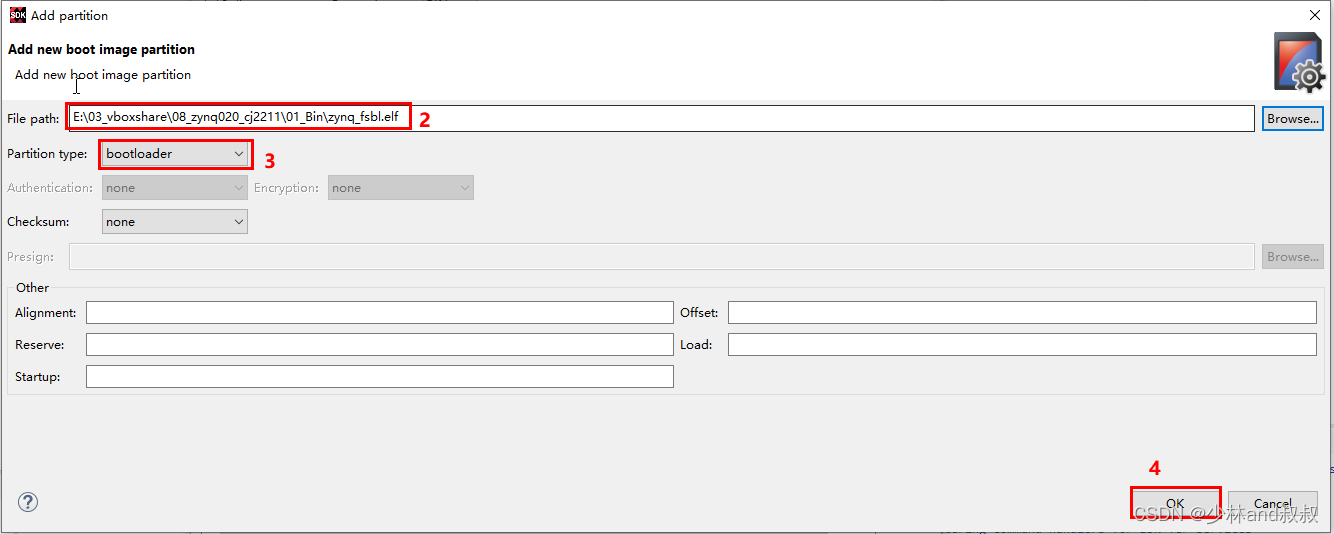

3.添加zynq_fsbl.elf文件。

、

图3 添加zynq_fsbl.elf

4.添加FPGA的bit文件project_top.bit。注意：如有PL的project_top.bit文件，执行该步骤；若无PL的project_top.bit文件，跳过该步骤到下一步。

图4 添加project_top.bit文件

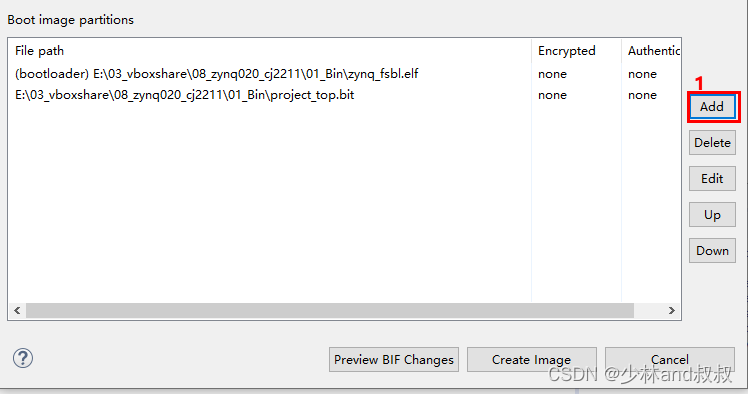

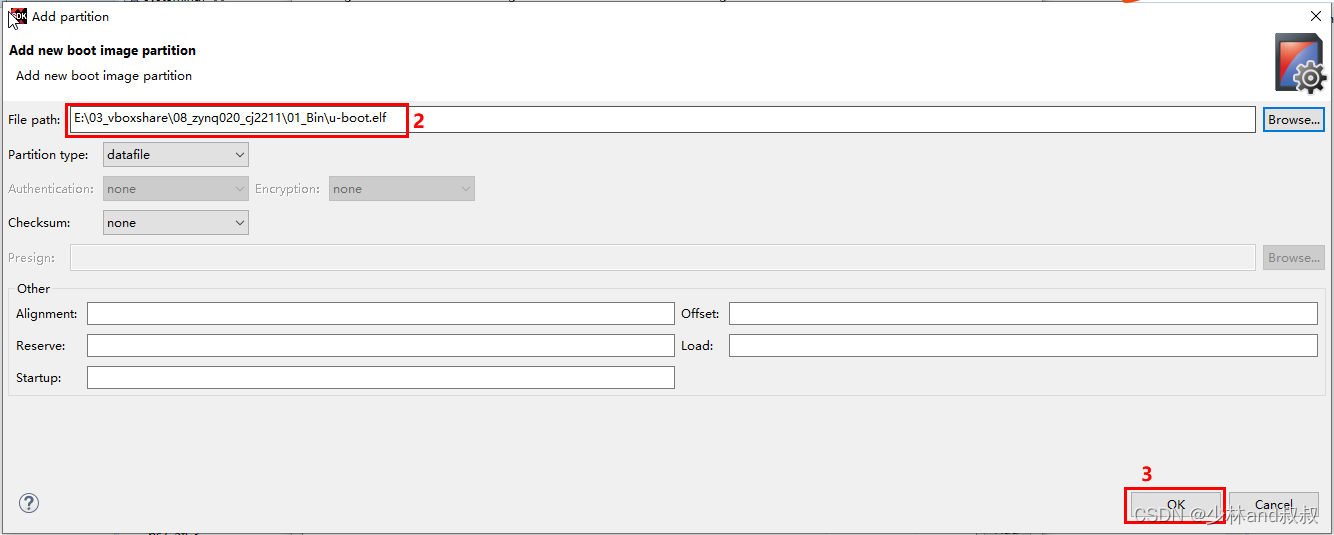

5.添加u-boot.elf。

图 5 添加u-boot.elf

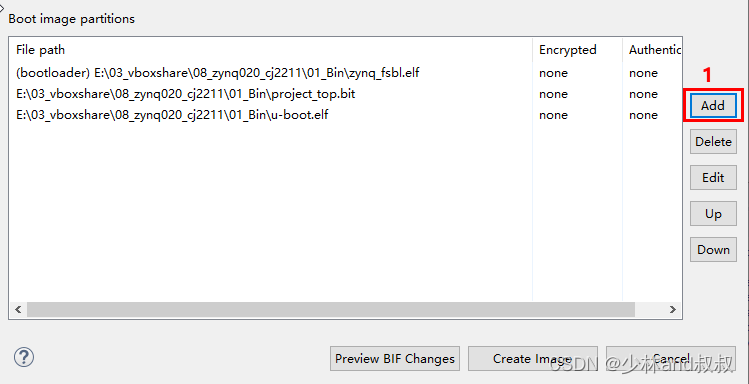

6.添加uImage内核镜像文件。

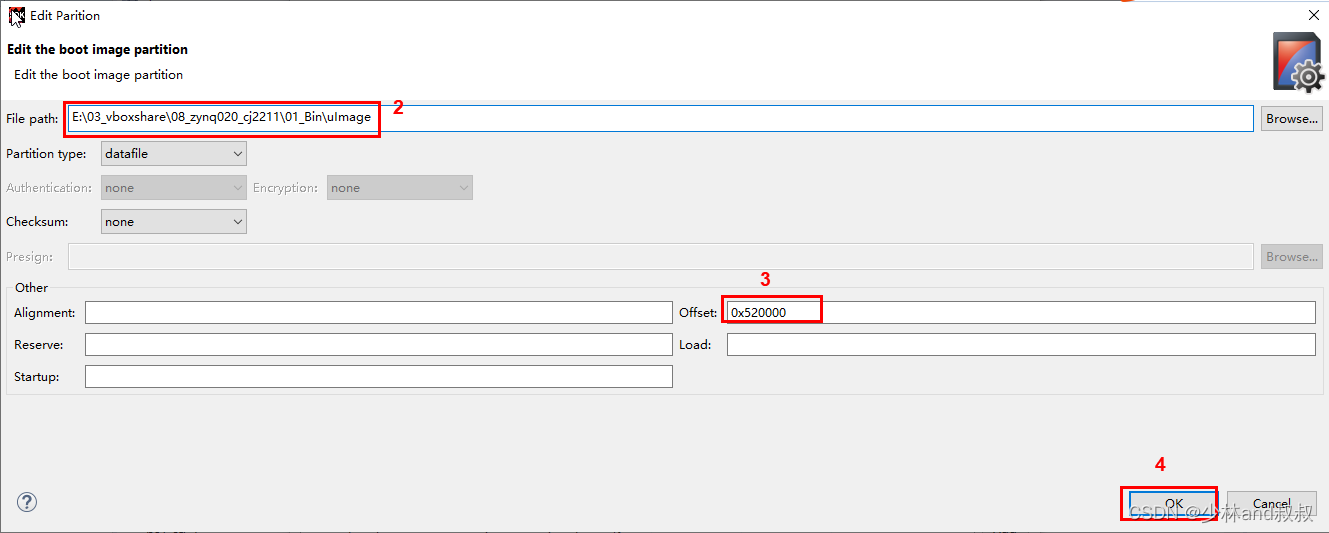

图6 添加uImage内核镜像文件

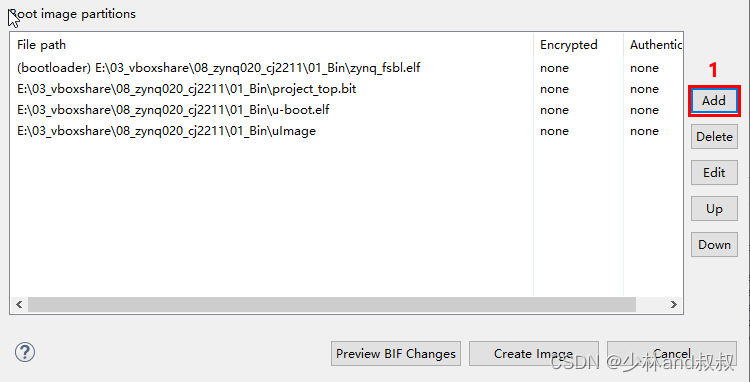

7.添加devicetree.dtb设备树镜像文件。



图7 添加devicetree.dtb文件。

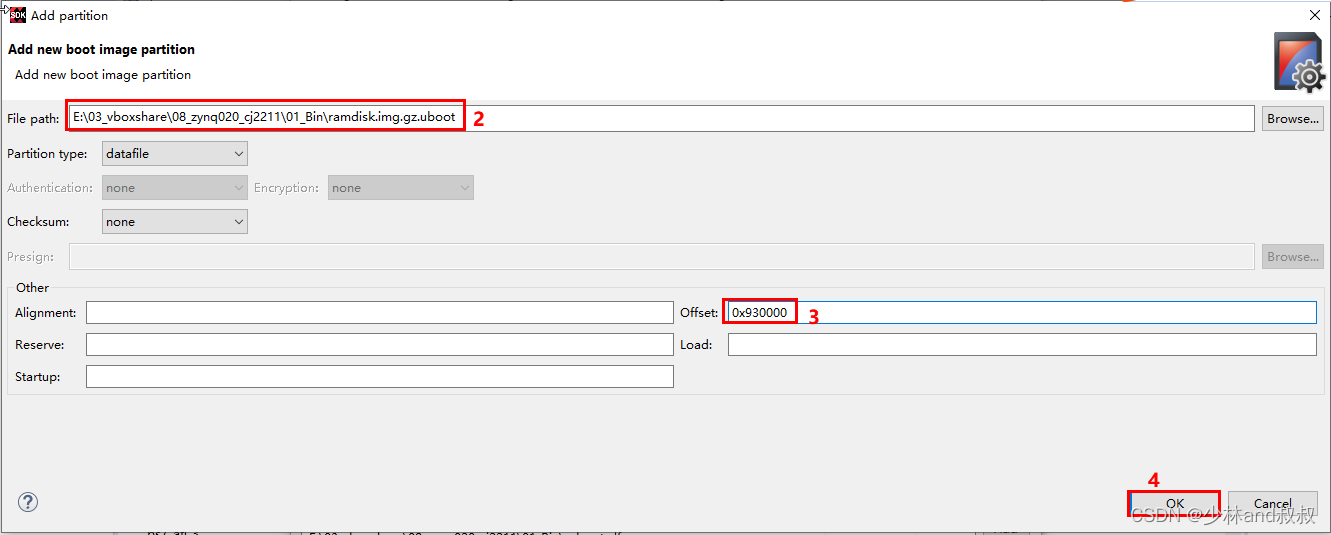

8.添加ramdisk.img.gz.uboot根文件系统镜像文件。

图8 添加ramdisk.img.gz.uboot文件

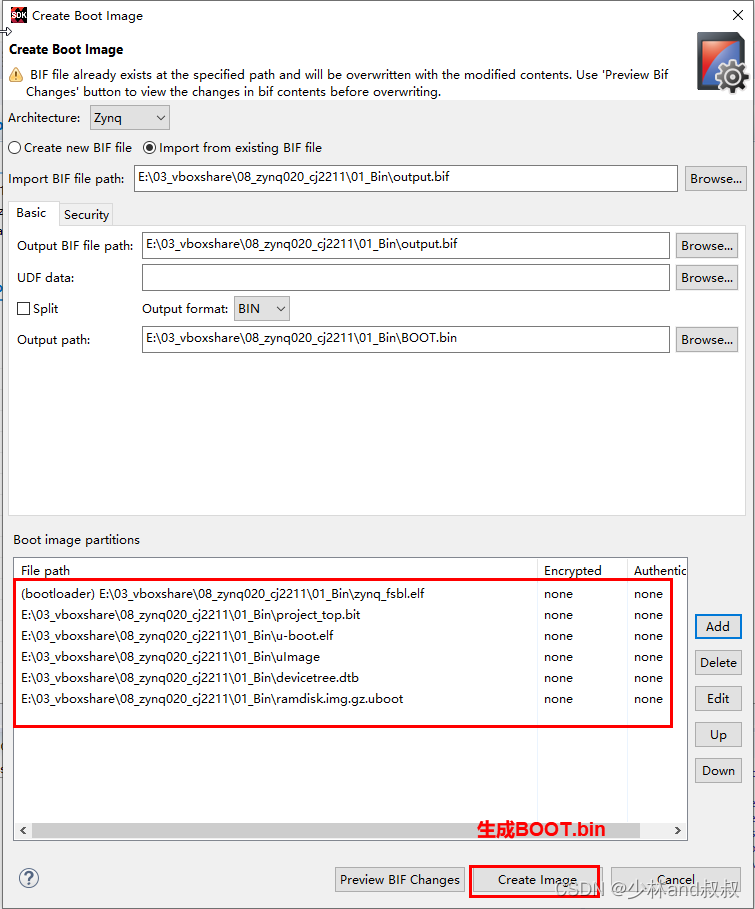

9.生成BOOT.bin。

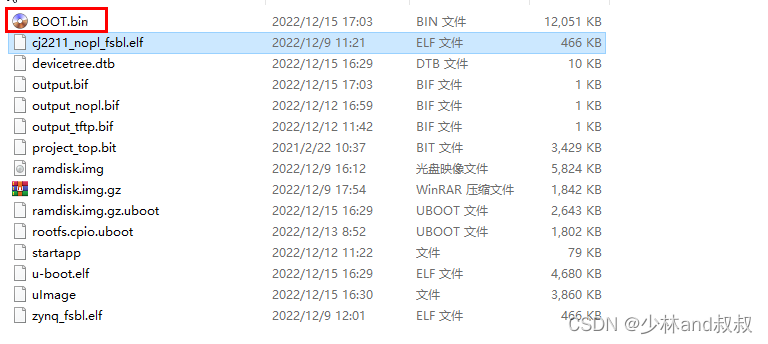

图9 生成BOOT.bin

 注意事项：

1、以上流程中uImage内核镜像、devicetree.dtb设备树镜像和ramdisk.img.gz.uboot根文件系统镜像的偏移需要根据具体对NorFlash空间分配进行配置，不同的要求，偏移地址可能存在不同；

2、以上在SDK 2017.2的版本上合成使用，亲测在2017.2的版本下载到自定义板卡是可行的，使用其他版本下载可能存在差异。
