前言

本文需要基础的ELF格式文件知识。

我们知道printf代码的实现位于libc.so中，而我们知道我们的so是在运行通过加载器进行加载的.

如下代码所示：

//编译指令 gcc -o main2.out main2.c -zlazy
//zlazy是启用延迟绑定。部分发行版本连接器直接程序加载的时候会进行绑定so函数
#include <stdio.h>
void main(){
	printf("hello %d",23);
}

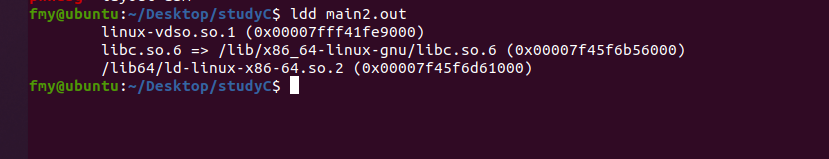

ldd命令可以查看程序所需的动态库
在这里插入图片描述

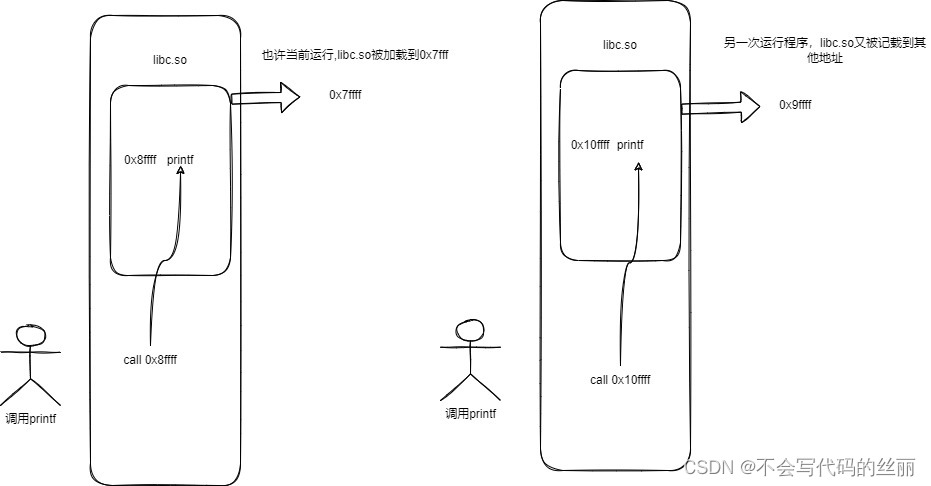

在so编译的时候printf是不知道函数地址的，因为你不知道so中被加载到内存哪个地址。

如下图所示：
图[1]
图[1]

我们看到so被加载不同的地址对于调用函数指令也有所不同。

解决方案1

我们直接在程序被加载时重写改写所有so的函数调用地址。

比如如下汇编在编译时的指令

call xxx1
cal xxx2
call xxx3

加载后修改所有地址

call yyy1
cal yyy2
call yyy3

但是弊端异常明显，假设一个程序需要重定位100万个地址的话，那么程序启动会异常的慢，而且你程序不可能所有指令都会被调用(也许用户刚打开就关闭，你的代码基本没怎么执行却浪费大量的时间在加载时)。

解决方案2

延迟绑定重定位的地址，也就是我们在调用某条指令的时候再去修改他的调用地址。为了实现延迟绑定ELF推出了两个节 .GOT，PLT.

首先我們要明白其中的一些格式

.got其实本质是一张表，每一项都是一个地址，也许是变量的地址或者函数的。某个需要重定位的函数被调用后.got表里的与之关联的地址会被改成真正函数地址（未被调用之前got的地址指向plt某个函数）。

.plt存储的是桩代码，负责解析与调用真正的重定位地址函数。

我们用一个例子举例说明：

我们原始调用某个函数的汇编指令：

call   xxxx #调用<printf>实际所在地址

启用延迟绑定后这个指令会改为调用plt某处代码

call   1050 #改为调用plt的某处代码

跳转处plt代码如下所示

 jmp QWORD PTR [rip+0x2fbd]        # rip+0x2fbd这个地址会指向.got某个存储地址

以下为.got表存储的地址信息为1034

;.got或者.got.plt表存储的地址
1034

而1034这个地址指的又是.plt某个函数地址

1034      	push   0x0
1039   	    jmp 1020 <.plt>

push 用于传递参数标识是哪个函数
jmp 跳转另一段plt代码

 1020	push   QWORD PTR [rip+0x2fe2]   # rip+0x2fe2计算为 4008 指向`.got.plt`表中的第二个地址
 1026  jmp QWORD PTR [rip+0x2fe3]        # [rip+0x2fe3 4010  指向`.got.plt`表中的第三个地址

其中 QWORD PTR [rip+0x2fe2] 传入的是link_map结构，内包含动态必要的信息，可以让我们查找函数


/* Structure describing a loaded shared object.  The `l_next' and `l_prev'
   members form a chain of all the shared objects loaded at startup.

   These data structures exist in space used by the run-time dynamic linker;
   modifying them may have disastrous results.  */

struct link_map
  {
    /* These first few members are part of the protocol with the debugger.
       This is the same format used in SVR4.  */

    ElfW(Addr) l_addr;		/* Difference between the address in the ELF
				   file and the addresses in memory.  */
    char *l_name;		/* Absolute file name object was found in.  */
    ElfW(Dyn) *l_ld;		/* Dynamic section of the shared object.  */
    struct link_map *l_next, *l_prev; /* Chain of loaded objects.  */
  };

QWORD PTR [rip+0x2fe3] 其实是一个名叫_dl_runtime_resolve函数，他的作用有两个

根据传入的函数id和link_map修改got表地址为函数地址
跳转查找的函数地址

为方便理解我们使用gdb调试进行演示：
如下代码：

//编译指令 gcc -o main2.out main2.c -zlazy
//zlazy是启用延迟绑定。部分发行版本连接器直接程序加载的时候会进行绑定so函数
#include <stdio.h>
void main(){
	printf("hello %d",23);
}

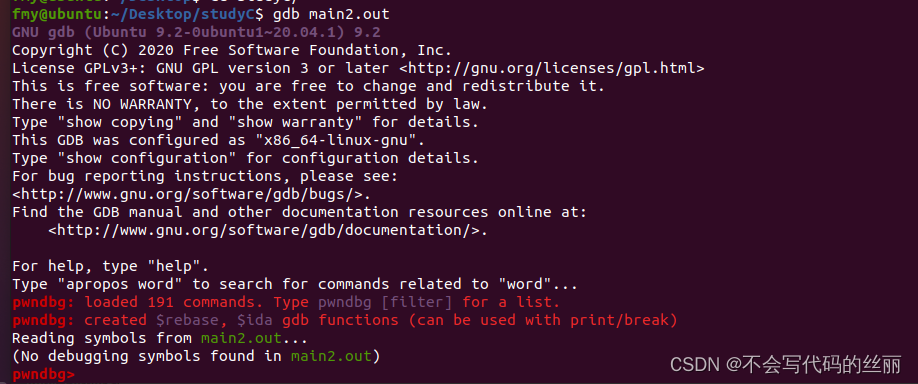

首先gbd main2.out进入gdb调试界面
在这里插入图片描述

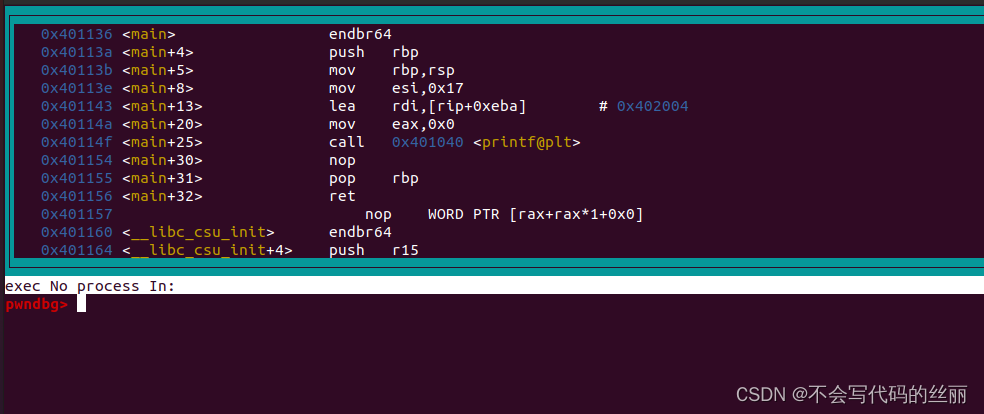

layout asm打开汇编面板

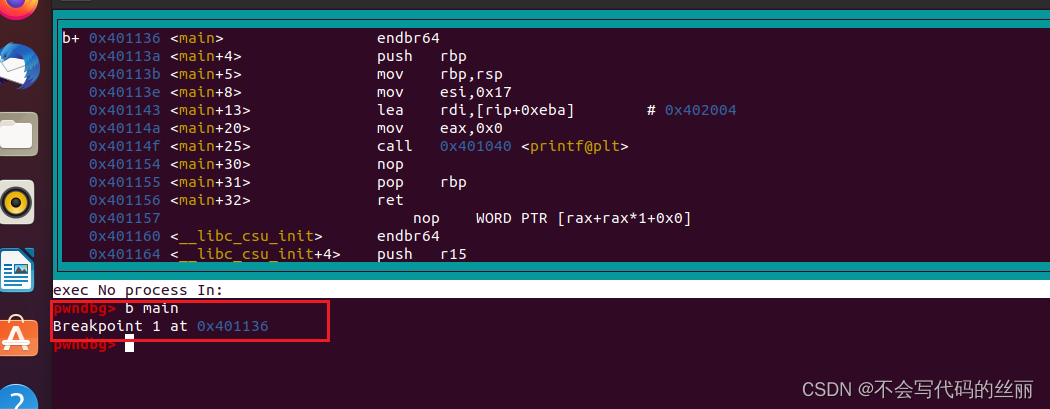

断点函数入口b main

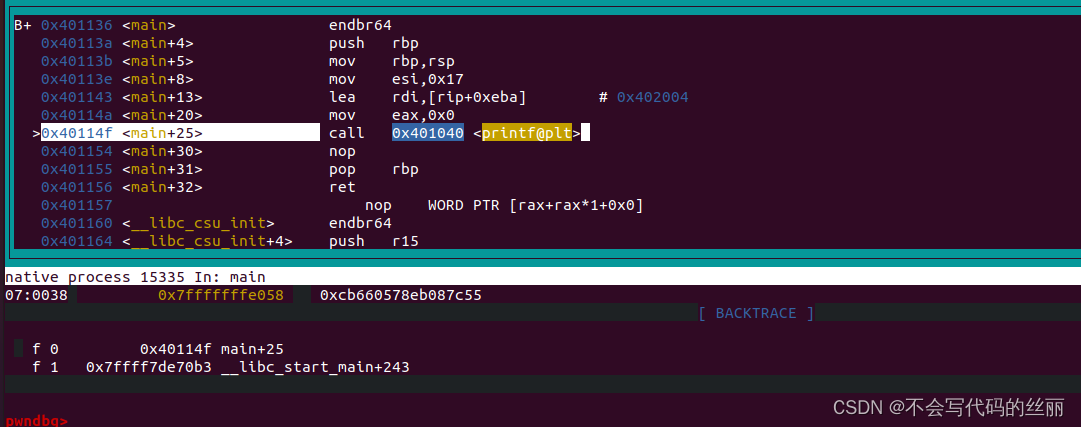

执行 r命令运行程序，然后单步到call 0x401040 <printf@plt>

输入si步入这条指令

QWORD PTR [rip+0x2fcd] 是got表中某一项的地址，也就是printf的地址，但是由于他没有重定向此时会指向另一个ptl函数地址

以下为此地址存储的数据：
在这里插入图片描述

对其反编译这个地址：
在这里插入图片描述

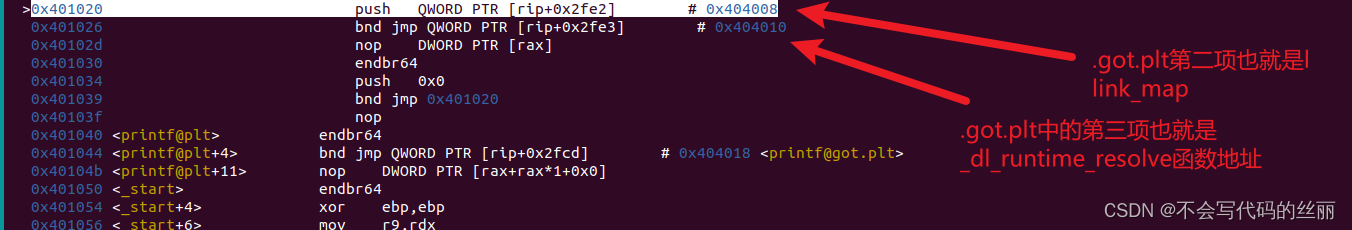

这个地址的代码其实是ptl.sec中的代码，这段代码最后又跳转0x401020

在这里插入图片描述

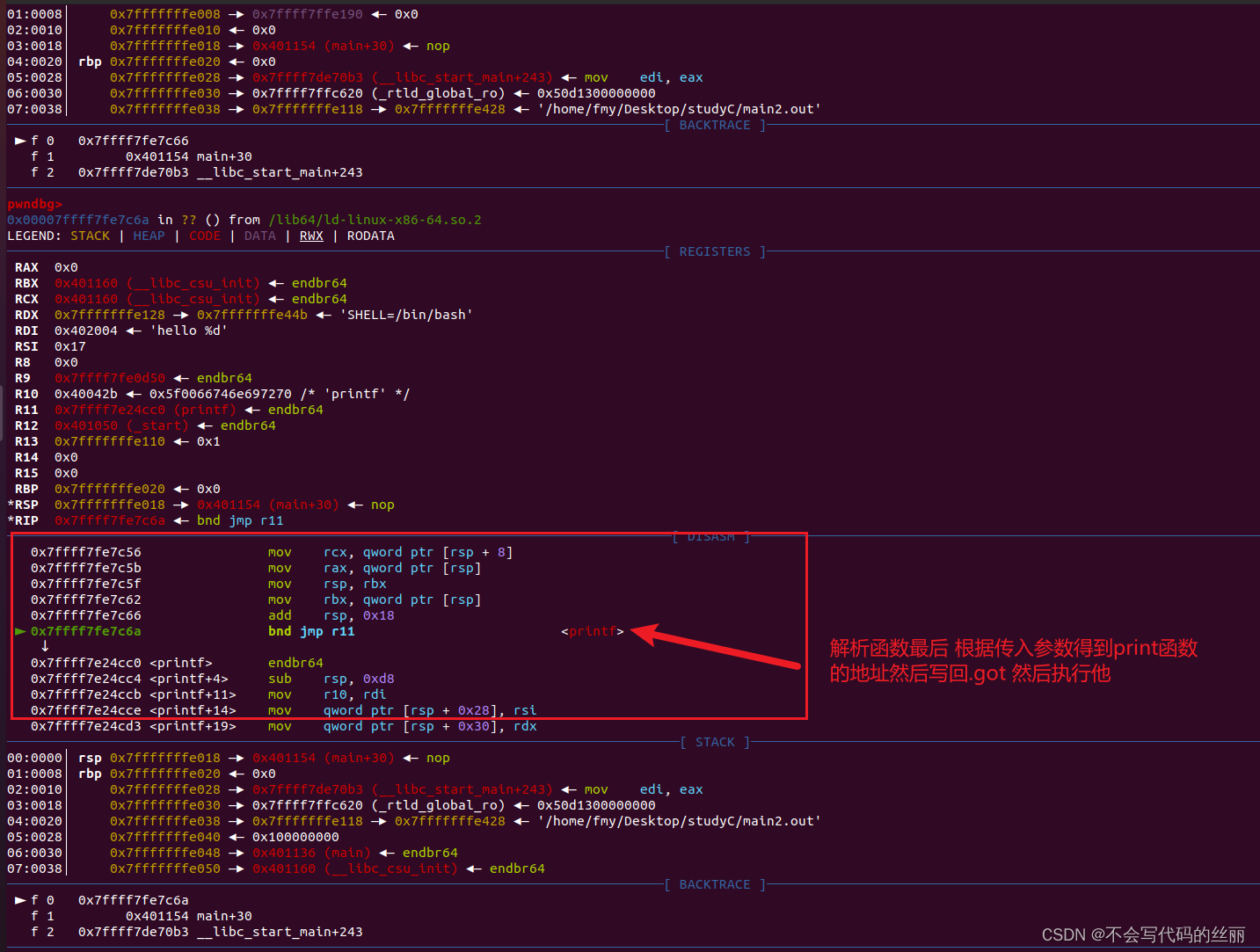

接着我们步入这个_dl_runtime_resolve函数
你最后会发现最步入到print函数的实现
在这里插入图片描述

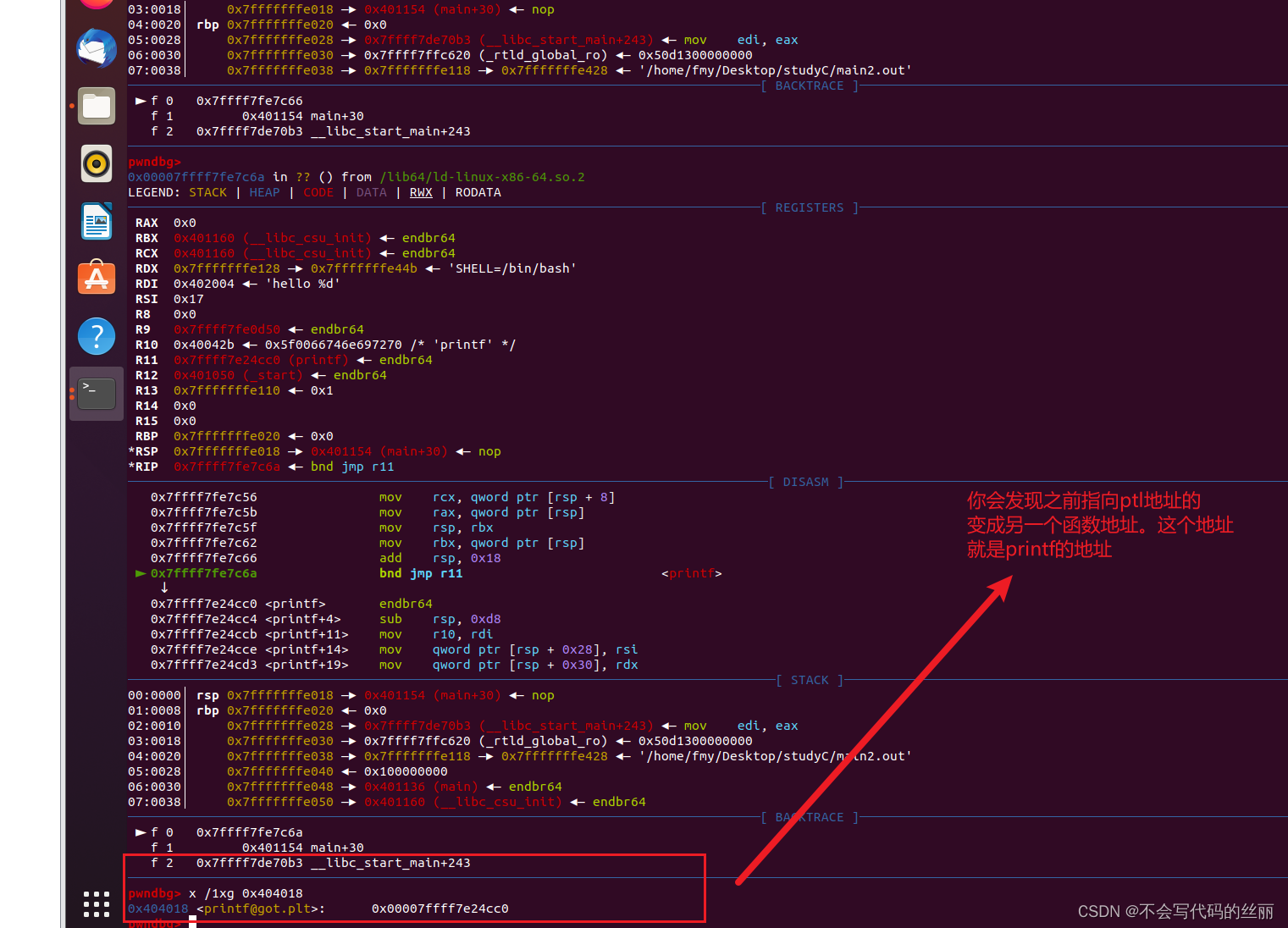

我们最后在查看下我们前面的got表地址是否变化了

混淆节名

.plt .plt.got .got.plt .got .plt.sec 这几个节很容易弄混在不同编译器有不同的表现：

.plt 用于存plt通用代码.
.plt.sec 需要动态绑定的plt代码
.plt.got 需要立即绑定函数的plt代码



.got 需要立即绑定的函数地址
.got.plt 需要动态绑定的函数地址

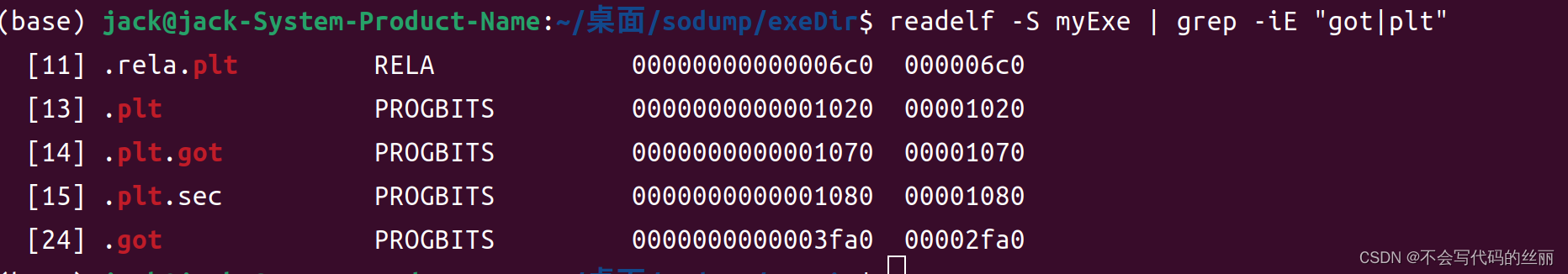

默认情况gcc11.4.0会立即绑定:

//myexe2.c
#include <stdio.h>
extern void mySofun();
int main(){
    printf("invoke main");
   char input;
   while (1)
   {
    printf("请输入一个字符：\n");
    scanf("%c", &input);
    mySofun();
   }
    return 0;
}

//Makefile
# 指定编译器
CC = gcc

# 指定编译选项
CFLAGS = -Wall -Wextra -O2 -g -z lazy

# 指定链接器选项
LDFLAGS = -L. -L../sodir -lmyso

# 指定源文件
SRCS = myexe2.c

# 指定输出文件名
TARGET = myExe

all: $(TARGET)

$(TARGET): $(SRCS)
	$(CC) $(CFLAGS) -o $(TARGET) $(SRCS) $(LDFLAGS)

clean:
	rm -f $(TARGET)

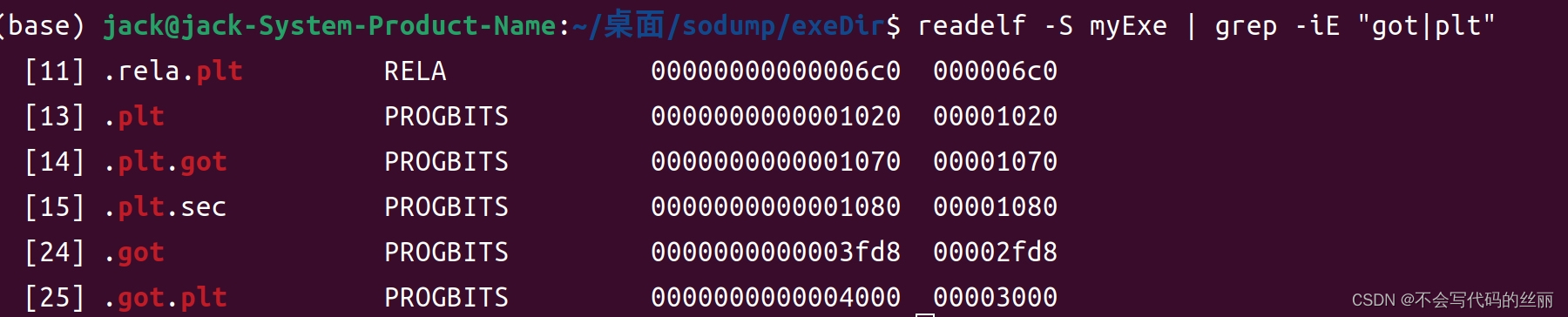

当我们使用上面的-z lazy 命令时会有以下节头
在这里插入图片描述

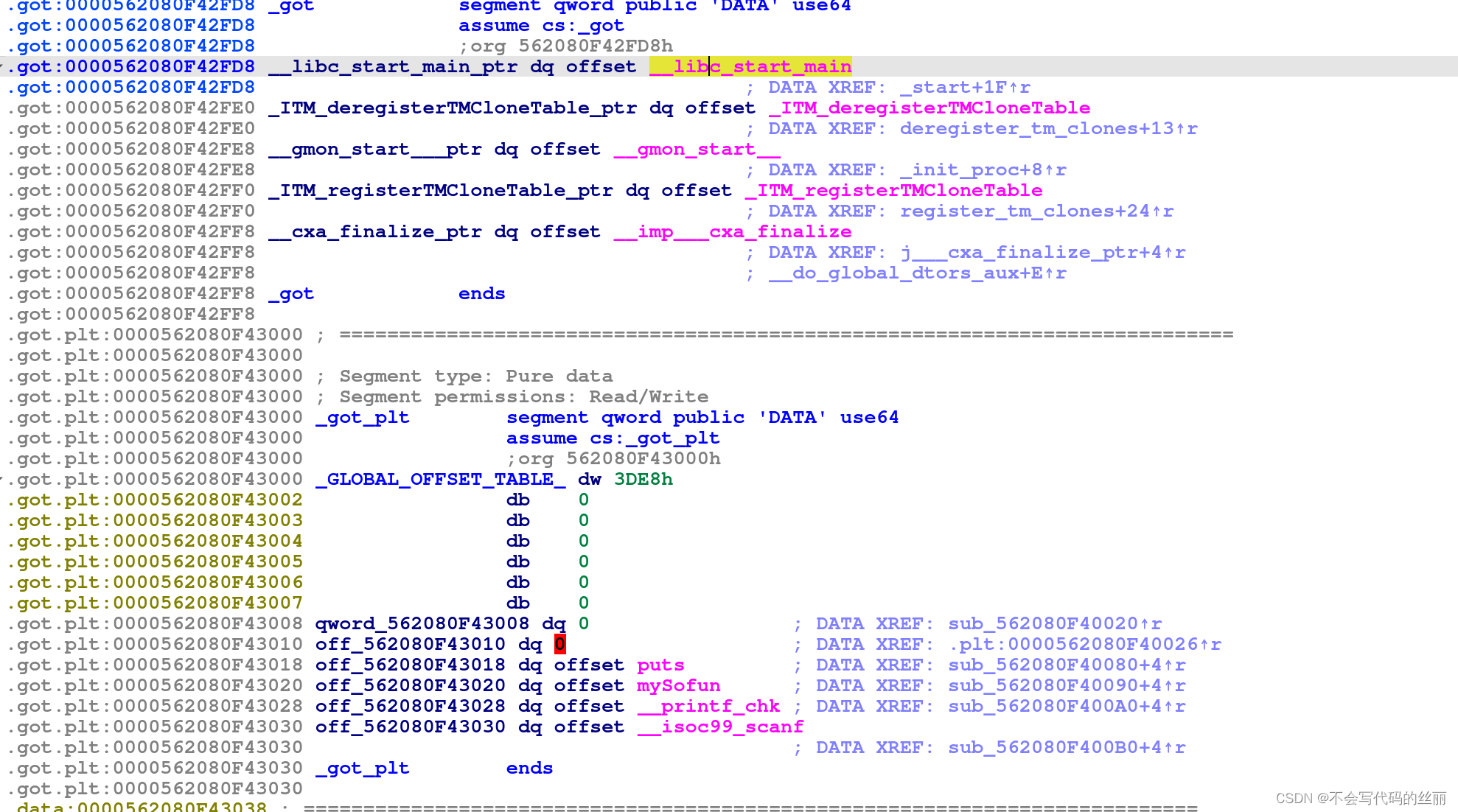

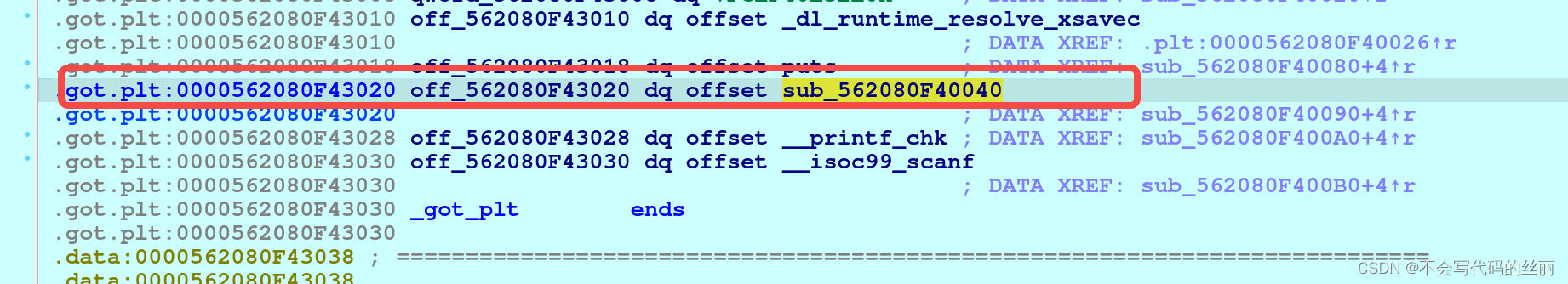

下面一张图可以看到哪些图在加载的时候就要立即被解析了而不是调用函数时。比如cxa_finalize(需要提前知道地址进行初始化注册)等
在这里插入图片描述

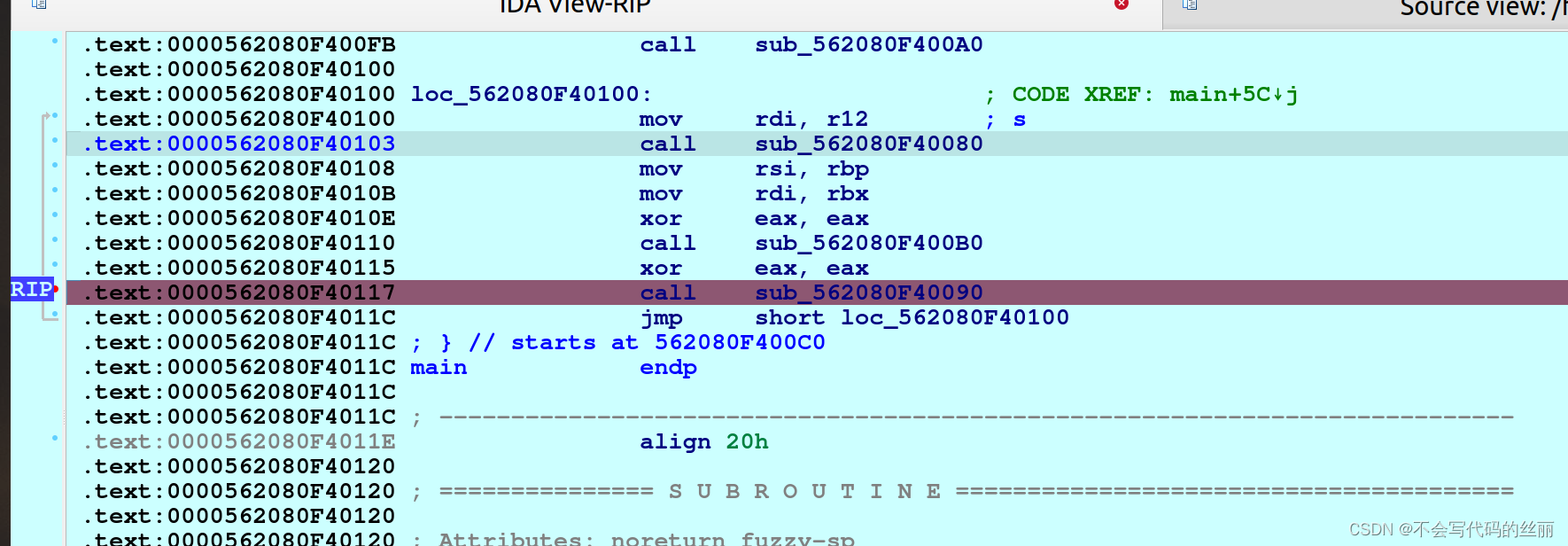

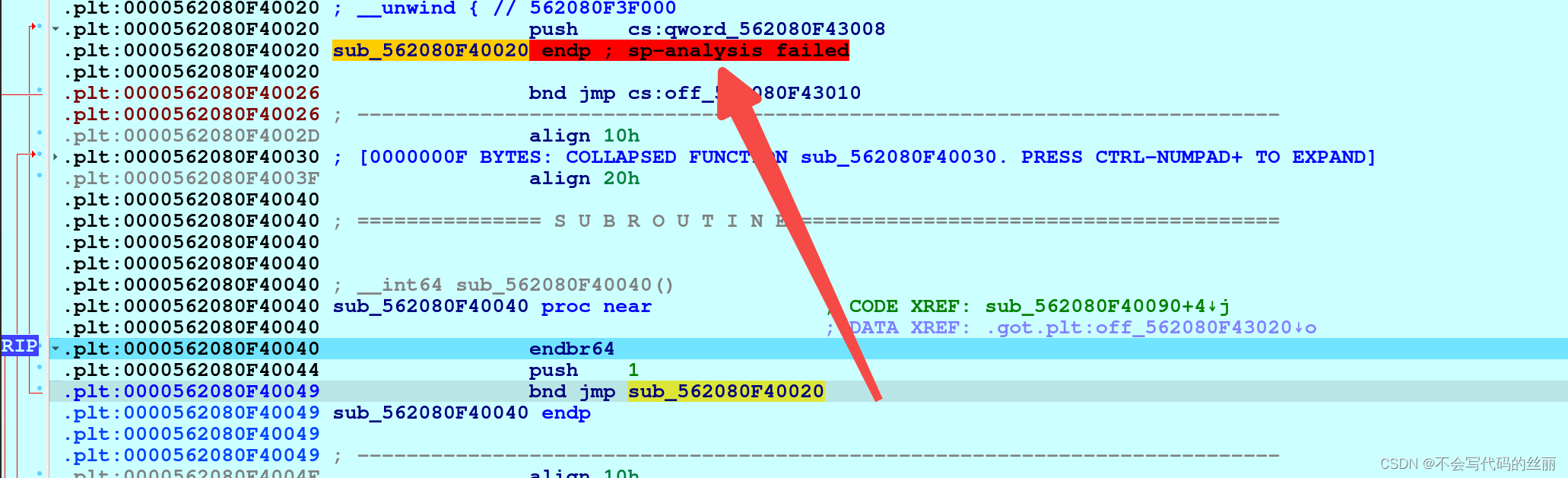

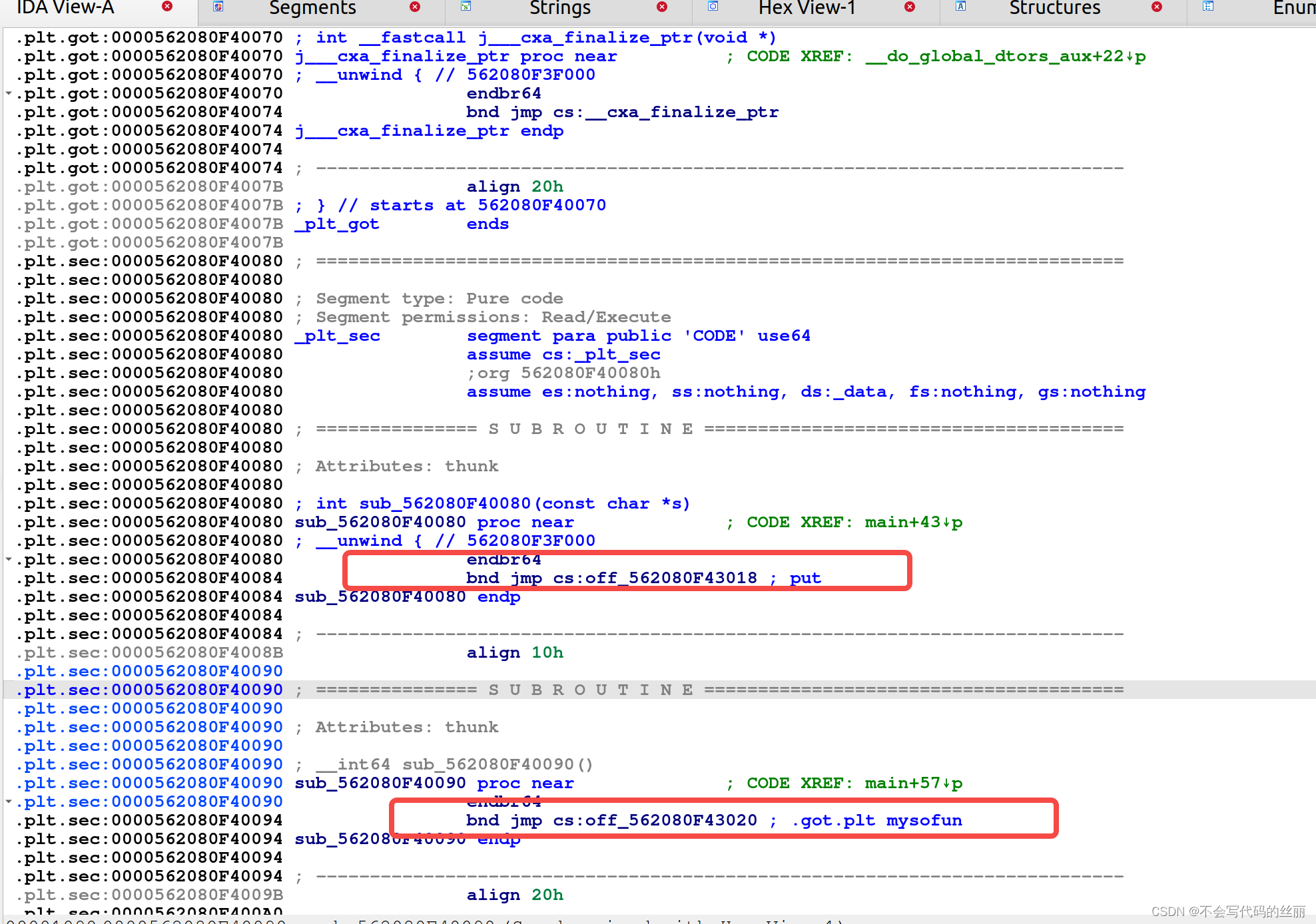

其中got函数的初始化由.plt节函数协助完成(动态延迟绑定的会通过.plt.sec->.plt.got完成)比如下tu图在第一次调用mySofun流程-> .plt.sec ->.got.plt -> .plt
