概述

        雅特力的目前发布的是v2的版本的库，此库也一直在更新维护当中，往后也主要维护更新v2的版本，需要最新版本的v2库可去雅特力官网下载，在对应系列的找bsp下载即可。

        本文主要是使用keil5建立一个基于AT32F403A  v2库的新项目，bsp是V2.1.2的版本。其他系列的也都基本一样，只是型号不一样而已。

---

下载bsp

        如下图官网下载bsp:

         Bsp里面提供了每个外设的使用demo，适配的硬件是对应的开发板，但是开发板上面的外设是有限的，需要跑所有外设的需要通过IO的排针自行接外设。

---

 建立工程

        建立项目文件夹

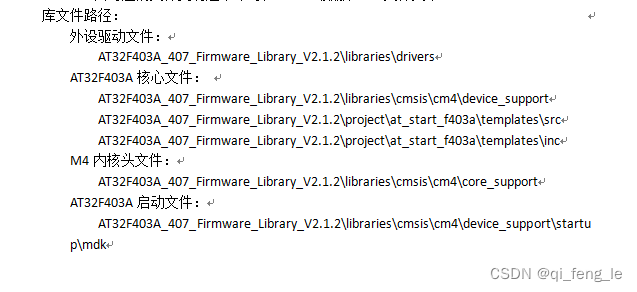

                首先先建立存放代码的文件夹，然后文件夹中建立存放AT32F403A外设驱动文件、AT32F403A核心文件、M4内核头文件、AT32F403A启动文件的文件夹，再从bsp里面对应的文件复制过来即可，Main函数放user文件夹中。

        keil建立项目并保存

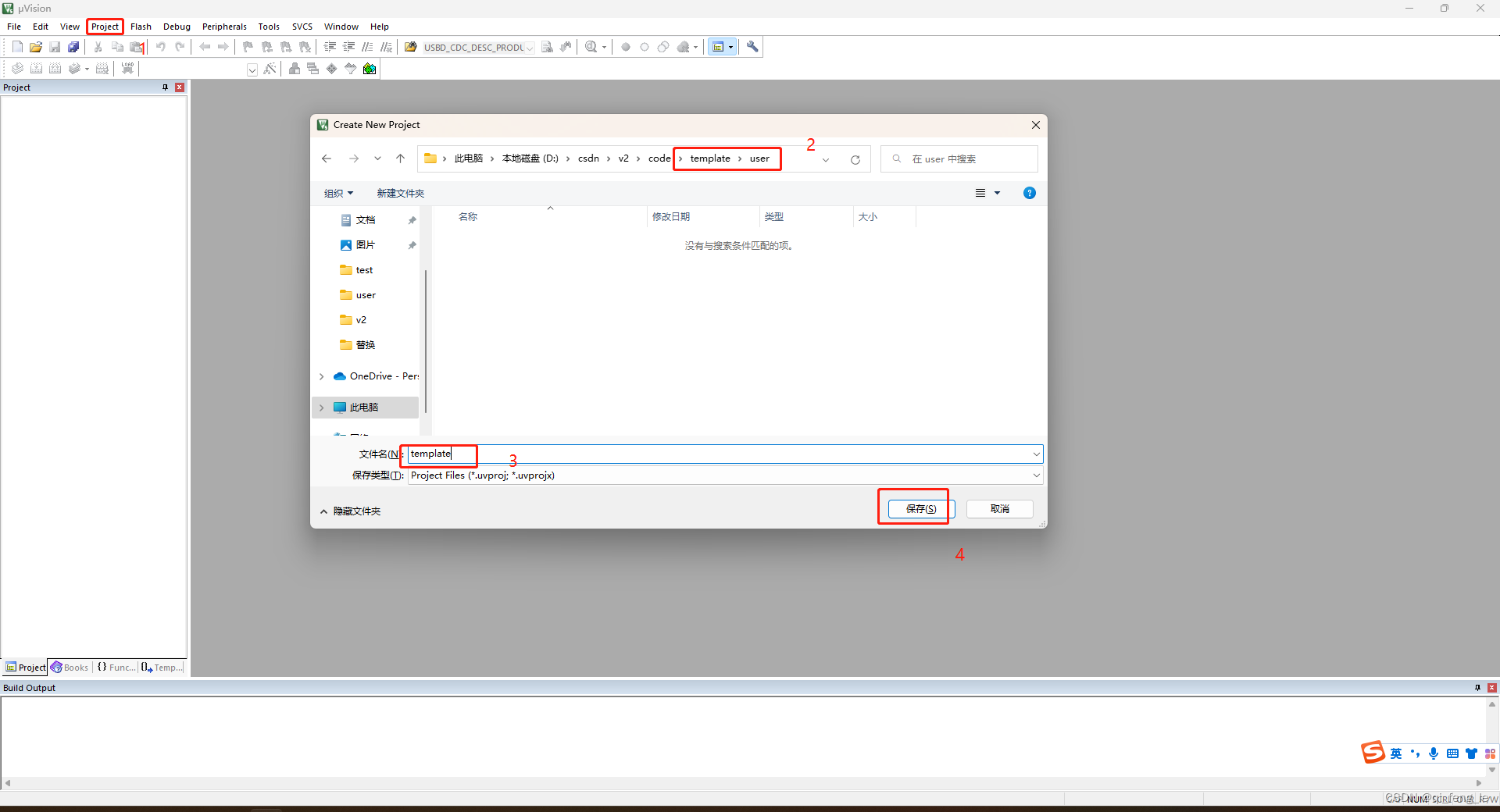

                keil 建立新的项目，命名然后保存在上面建立的user文件里面。

        选择型号

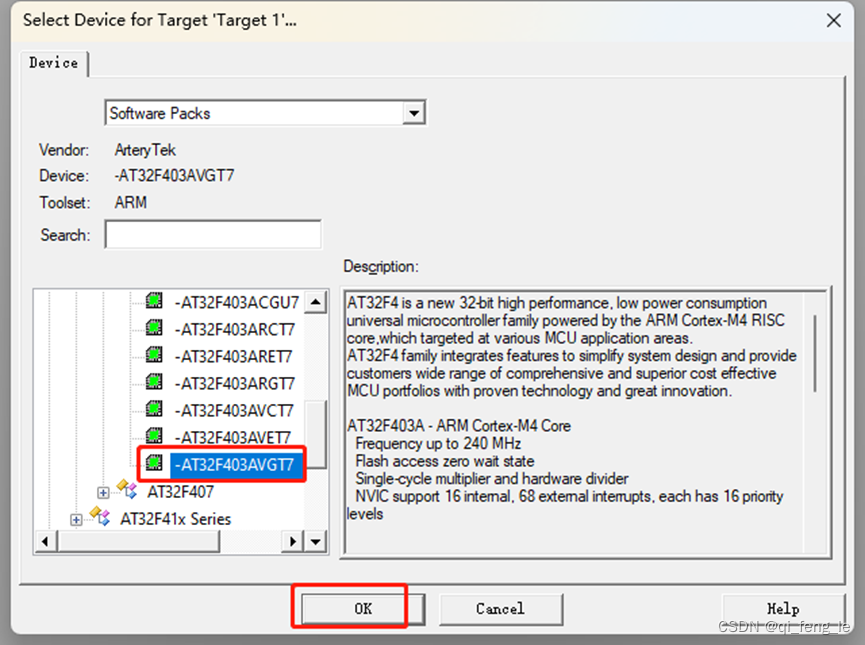

                选择对应的型号，这里选择-AT32F403AVGT7（V2的pack）

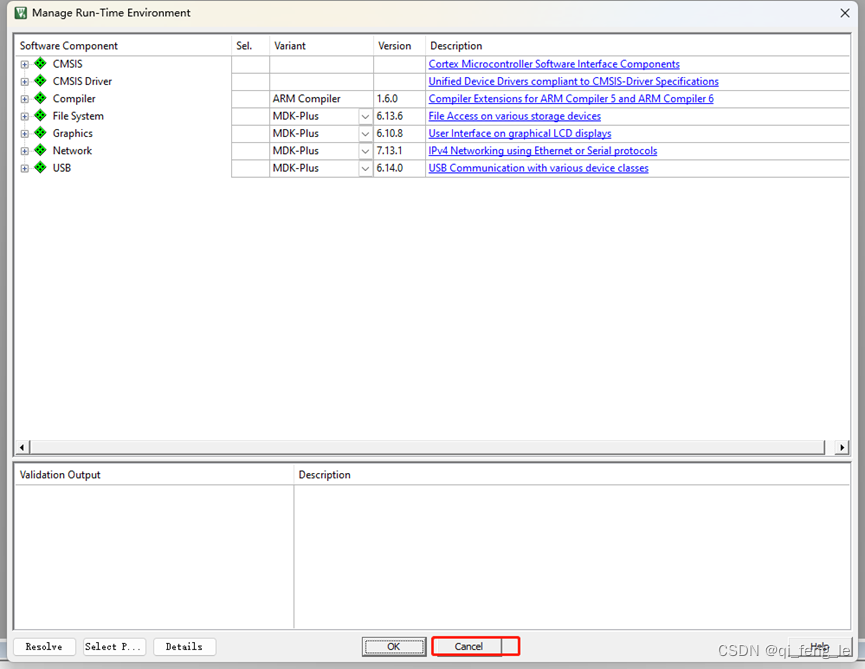

         取消使用keil的固件库，后面自行添加AT32F403A的库文件

        添加AT32F403A库的c文件

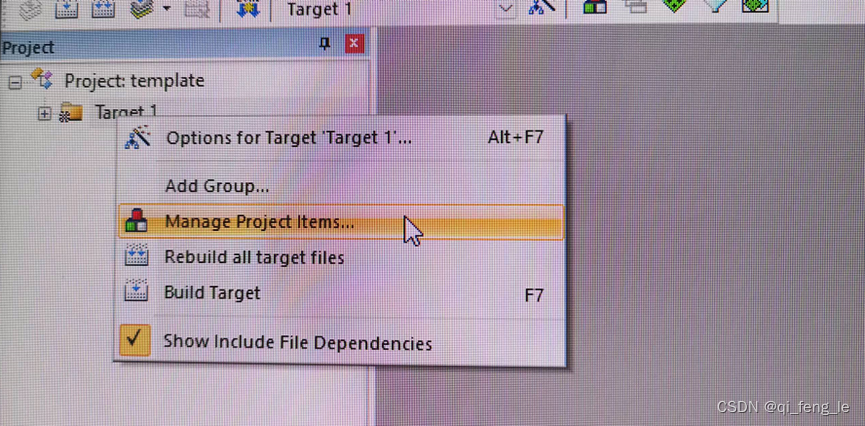

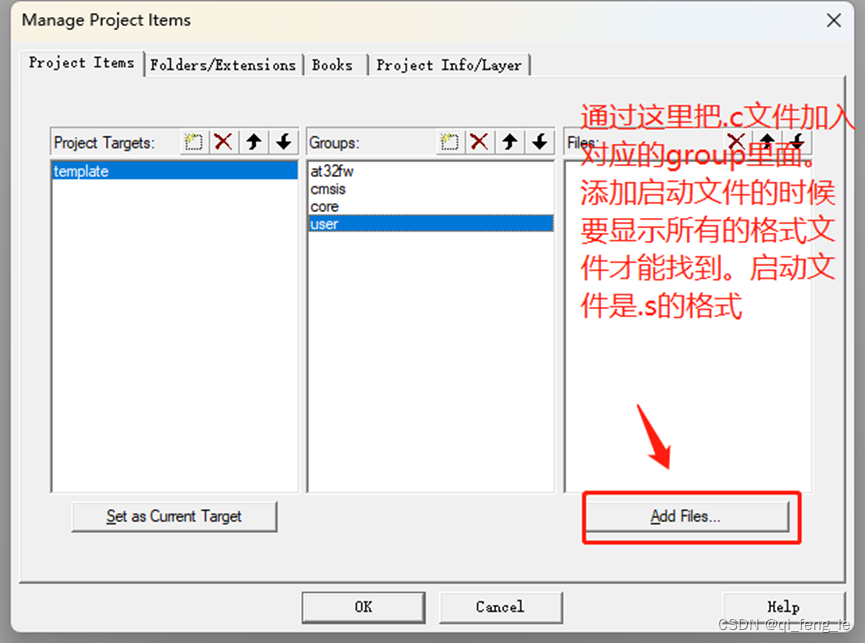

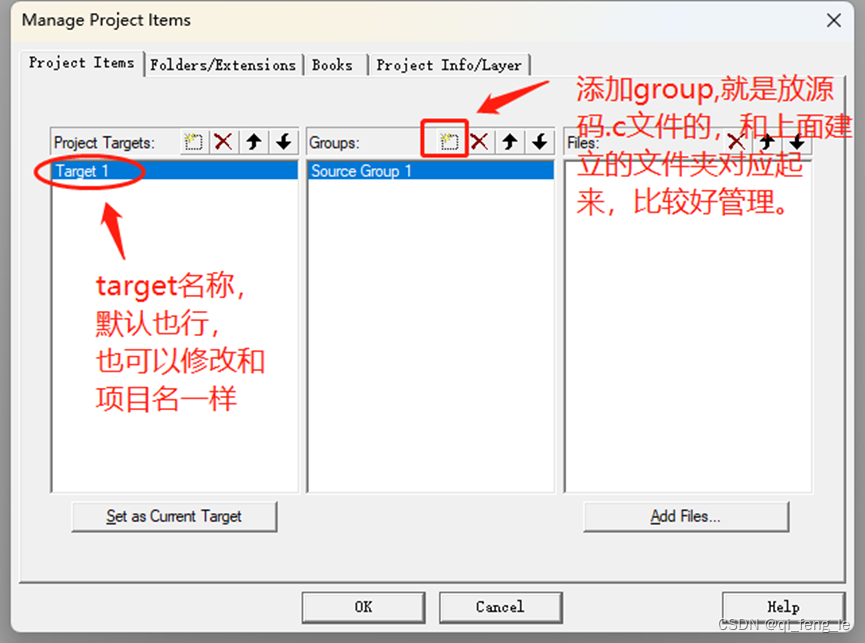

                修改target,添加groups：

cmsis里面全是头文件，可省掉

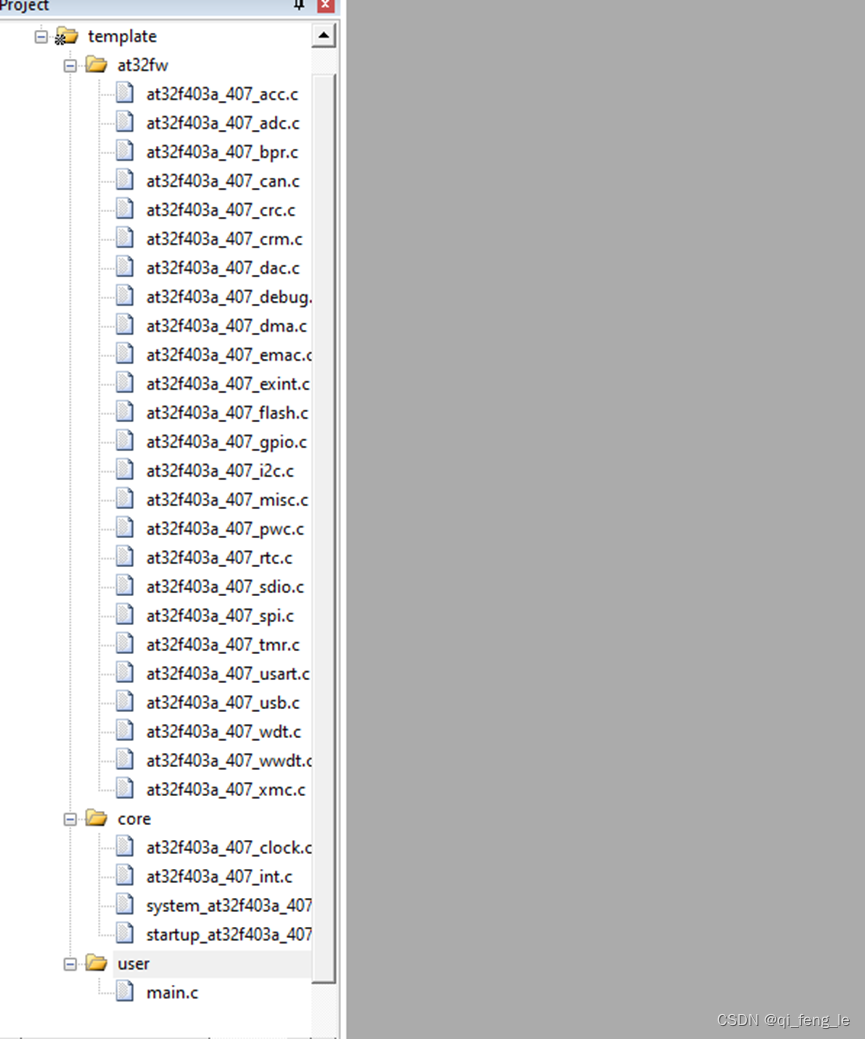

                 添加成功后的项目：

        添加宏定义、头文件

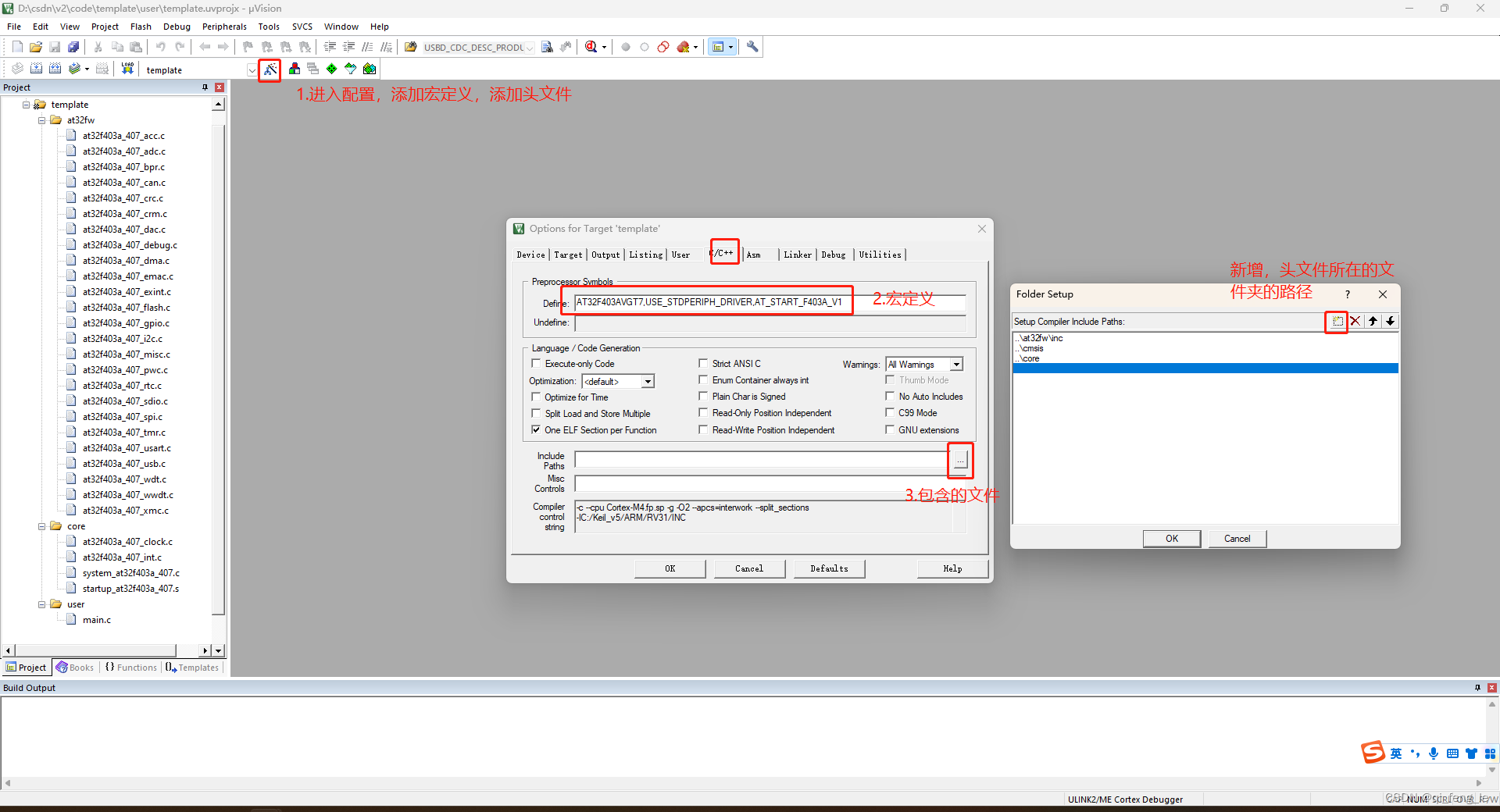

                在keil配置中添加相关宏定义以及添加头文件：（宏定义可从bsp的工程demo 中直接复制）

        编译

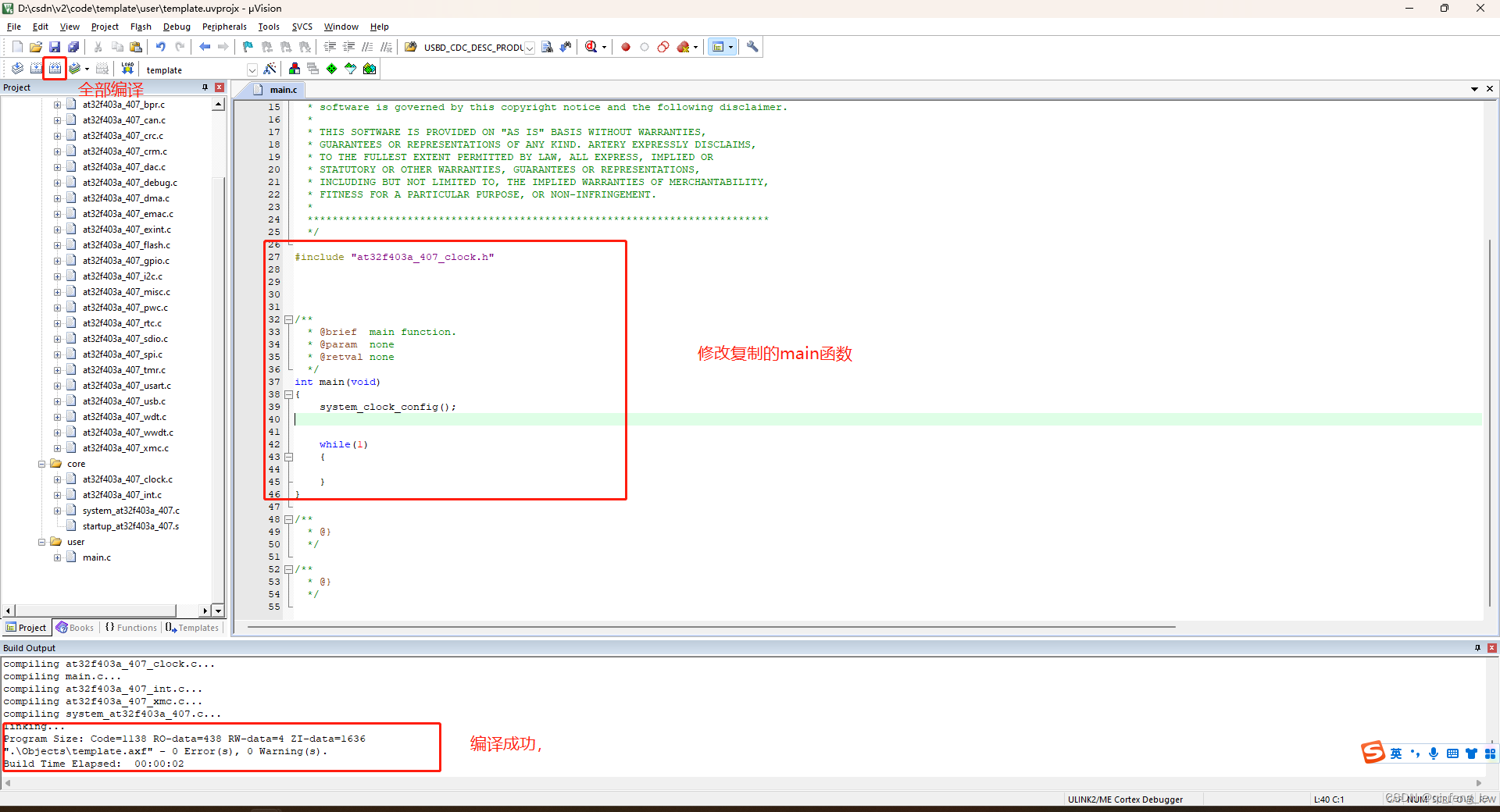

             把main函数中多余的代码去掉，编译成功：

---

添加新的源码文件

1. 上面建立的只是一个模板项目，在后续的开发过程中肯定要添加许多的源码文件的，源码文件如果是有现成的，那也按照上面的方式加入到项目中就行。下面是通过keil来自行添加新的c和头文件。

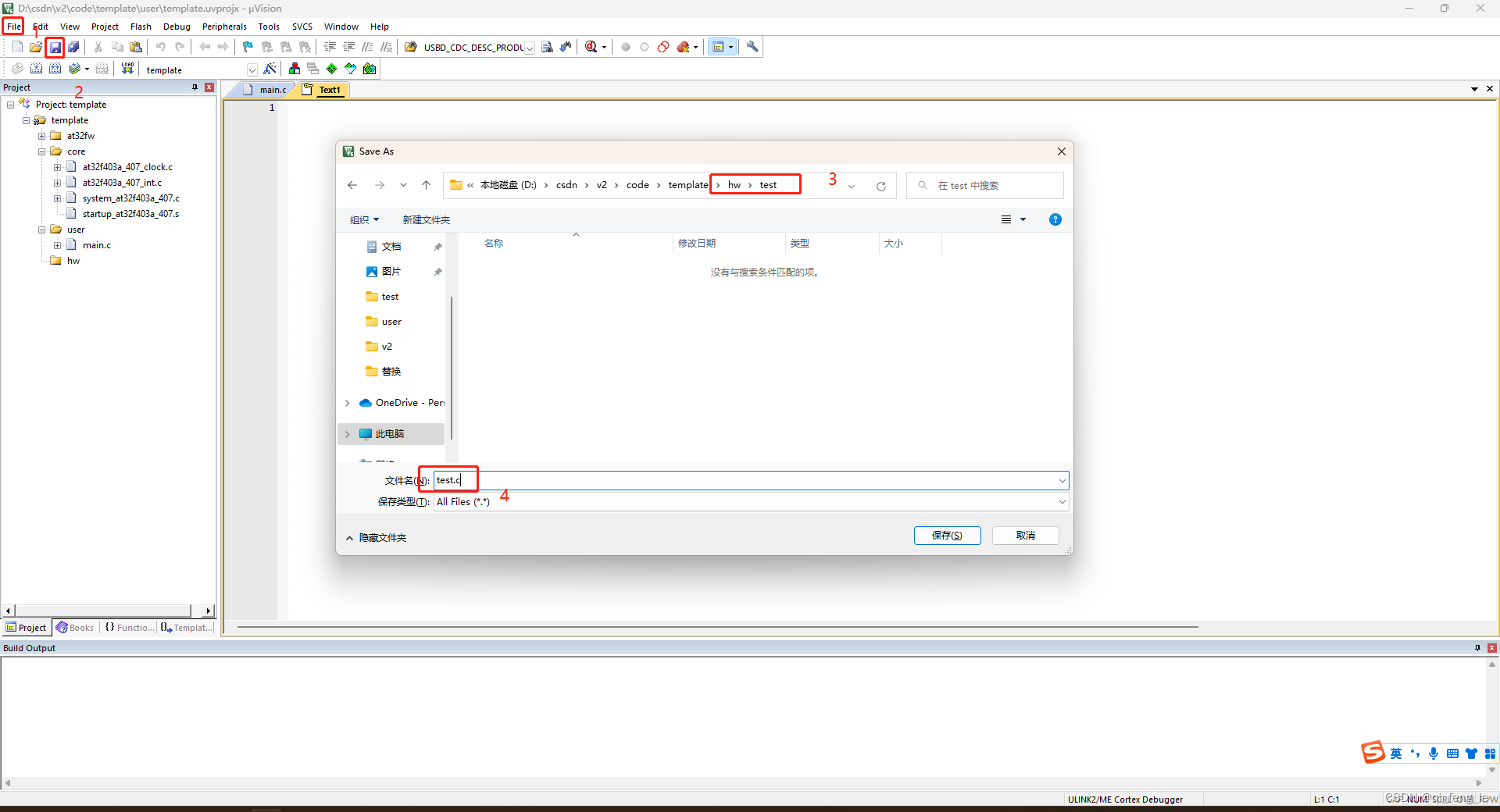

2. 先建立一个hw（硬件外设）文件夹，hw文件夹下建立一个test文件夹。Keil中添加一个hw的groups，然后keil 新建一个file,然后命名为test.c并保存到test文件中；然后再重复建立一个file,命名test.h也存到test文件夹当中。

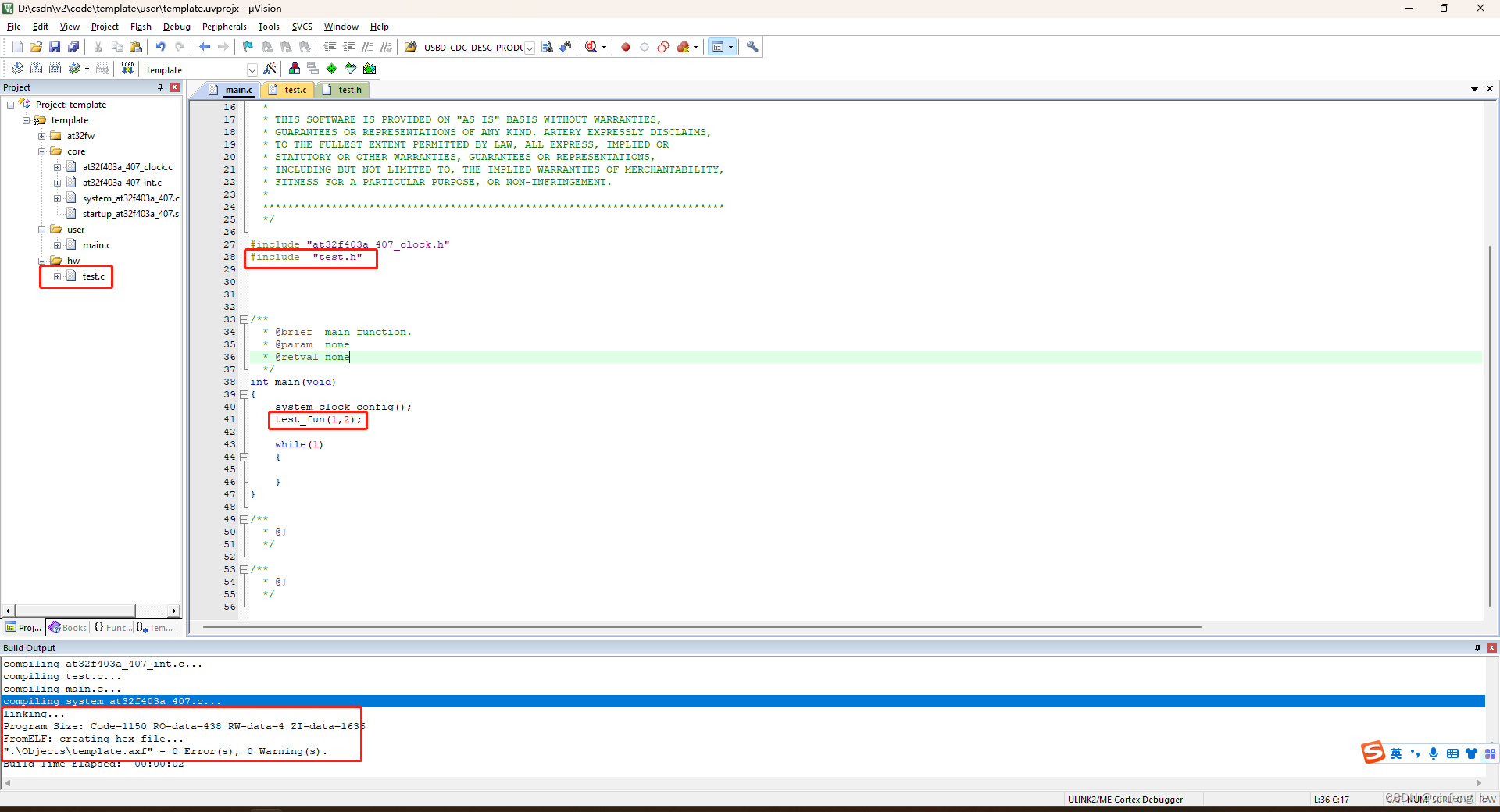

3. 按照建立项目的方式把test.c加入到hw的groups中，并且要添加包含头文件。然后再添加相关内容。编译通过。

keil输出hex

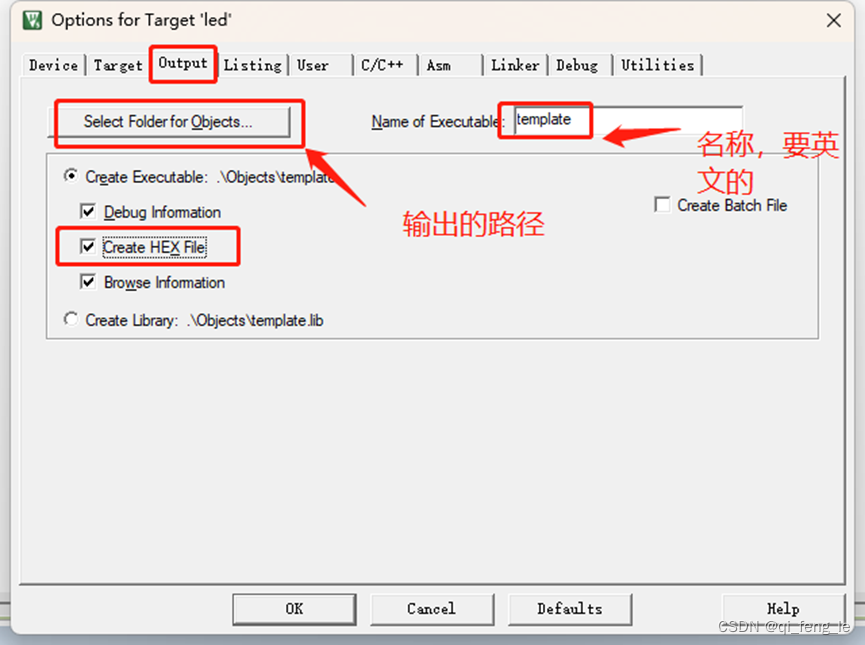

        配置keil编译好后自动输出hex文件,一般直接打钩create hex file就行，默认存储在项目工程所存储的文件夹下面的Objects文件夹下面。

---

keil 输出bin

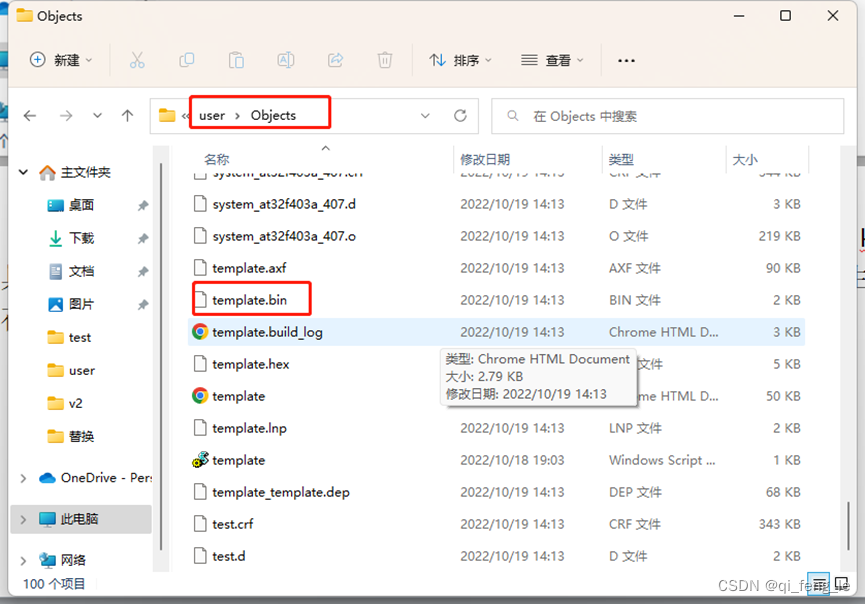

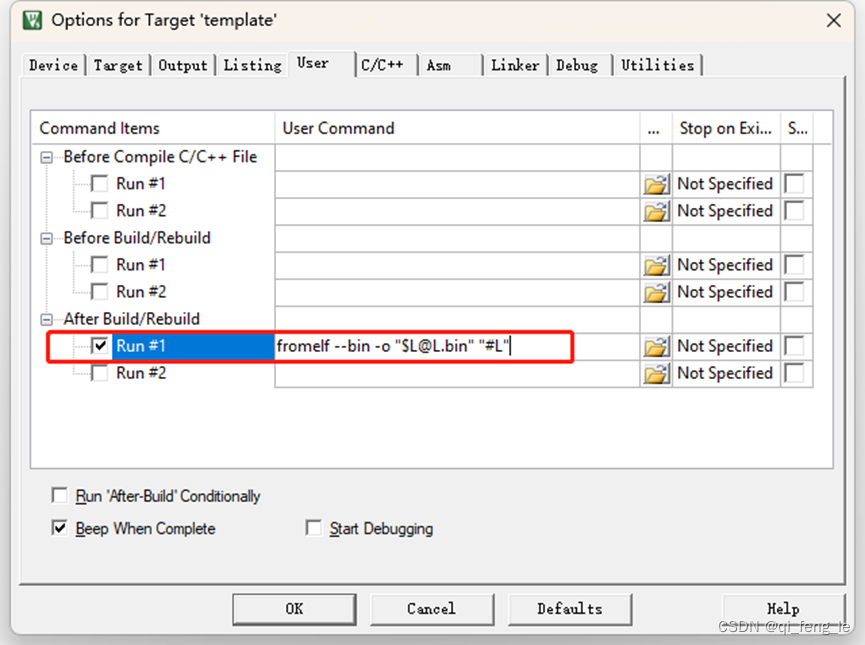

        Keil也可以设置编译完成后自动生产bin文件，这里需要使用到keil的生成bin的工具，添加对应的指令即可，指令：fromelf --bin -o "$L@L.bin" "#L"。按照此方法的生成的bin文件也是存放在Objects文件夹下。



---

最后

           有任何问题的可加qq群技术交流，同时项目工程模板已经上传到qq群里面，可从里面获取。
