Type-C接口介绍

1、USB介绍

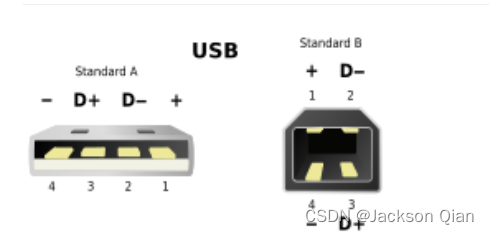

（1）标准USB A型连接器（左）及B型连接器（右）



引脚1	VCC（+5V）
引脚2	Data-
引脚3	Data+
引脚4	接地

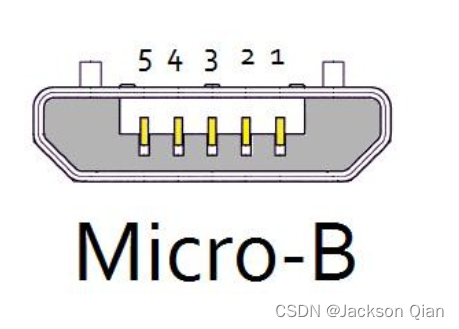

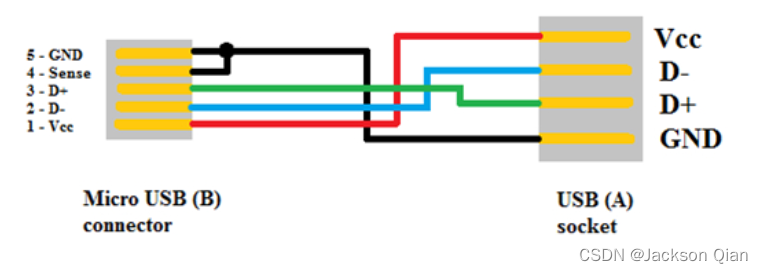

（2）Micro USB 引脚定义及OTG (USB-HOST)

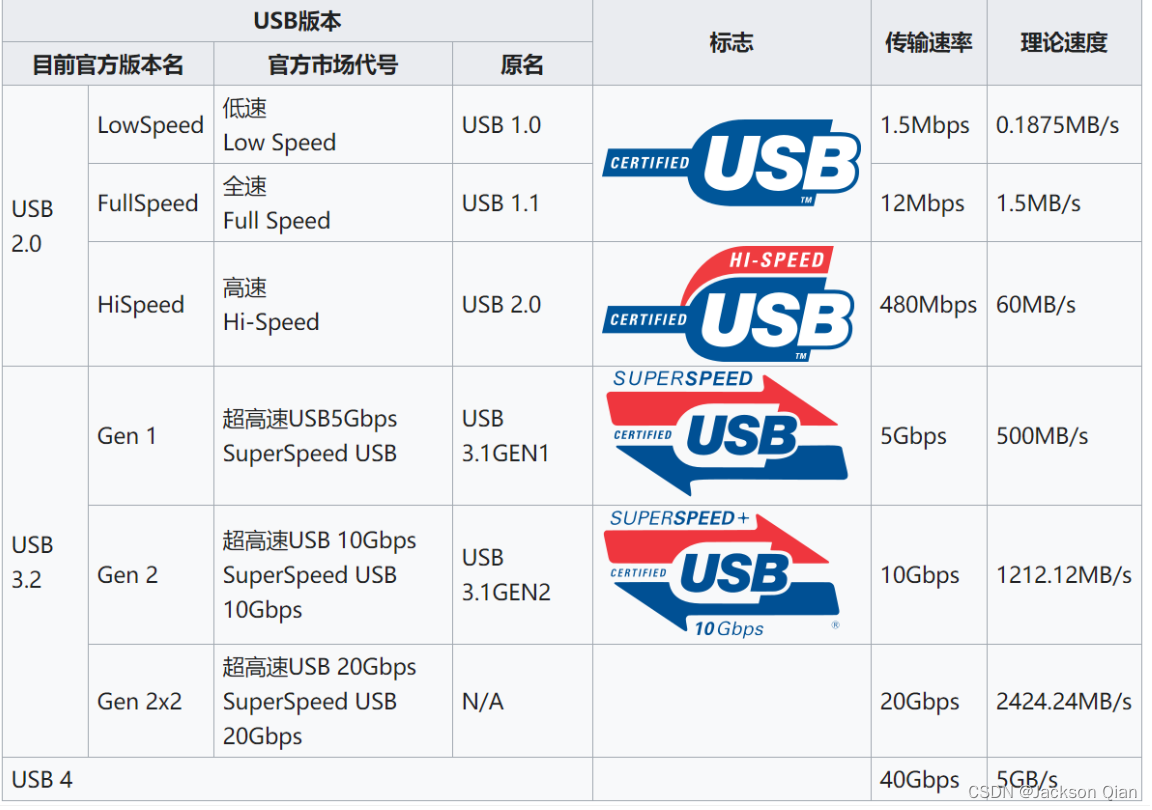

（3）USB传输速度

2、USB-C介绍

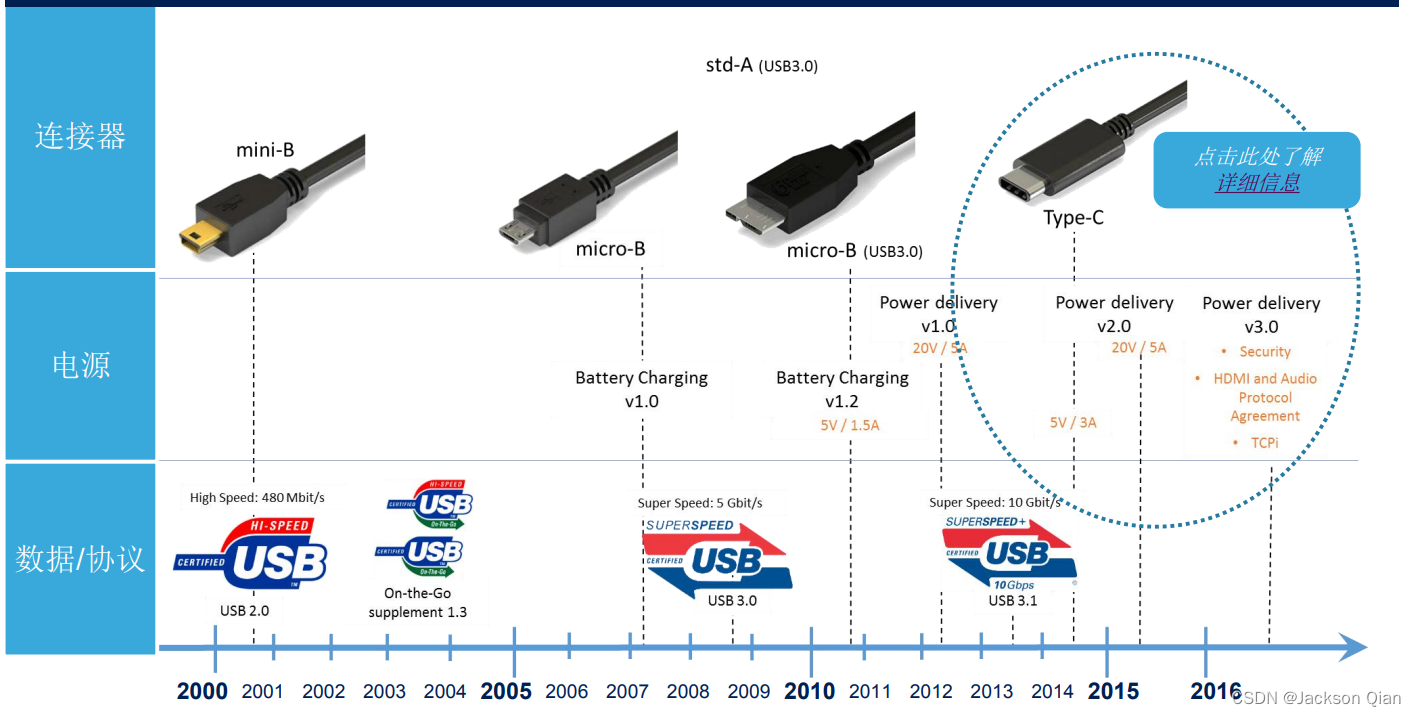

USB发展趋势

1996 年，正式发布第一代 USB 1.0，传输速度仅为 1.5Mbps。最大的特点是支持热插拔，即插即用。如今 USB 1.0 已经成为历史。

2000 年，USB 2.0 发布，最高传输速度提高到 480Mbps。这在当时是很快的传输速度了，但是在今天随便一个移动硬盘都是 T 级别的，一部 2k 4k 的电影也是 G 级别，USB 2.0 的传输速度已经不够用了。

2008年，USB 3.0 发布，传输速度提高到 5Gbps。

2013年，USB 3.1 发布，传输速度达到了 10Gbps。从这里开始，USB-IF 开始了魔幻操作，对之前的接口标准重命名了，导致现在接口名称混乱。

以前的 USB 3.0 改名为 USB 3.1 Gen 1 又称为第一代 USB 3.1，新发布的 USB 3.1 改名为 USB 3.1 Gen 2 又称为第二代 USB 3.1。前面提到的 USB 3.0 消失在了历史长河。

2017 年，USB 3.2 发布，最高速度达到了 20Gbps。没有错，USB-IF 组织又对接口标准重命名了。

第一代 USB 3.1 改名为 USB 3.2 Gen 1 又称为第一代 USB 3.2，第二代 USB 3.1 改名为 USB 3.2 Gen 2 又称为第二代 USB 3.2。就这样，USB 3.1 也消失在了历史长河。

新发布的 USB 3.2 （传输速度 20Gbps），叫做 USB 3.2 Gen 2x2 又称为双通道第二代 USB 3.2

2019 年，USB4 发布，分为两个版本，一个是 20Gbps，一个是 40Gbps。物理接口形态统一使用 USB Type-C 接口。

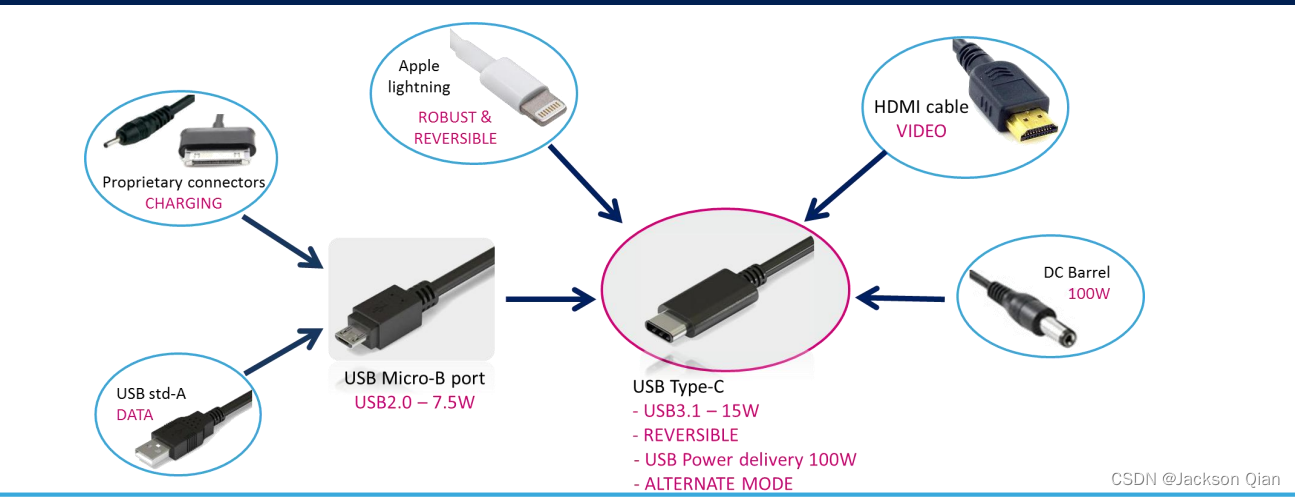

USB-C发展趋势

 2019年，USB-IF发布USB 4标准，而且USB-IF规定USB 4只能在USB-C接口支持；

 2015年，Intel 发布的雷电3使用的物理接口由mini DP接口转为USB-C接口；

2020年，Intel 发布的雷电4使用的物理接口为USB-C接口；

2022年6月，欧盟召开欧洲会议谈判，2024年开始欧盟即将统一使用USB-C接口；

近些年来，国内外各品牌手机、笔记本电脑、移动电源、适配器等电子产品积极推广使用USB-C接

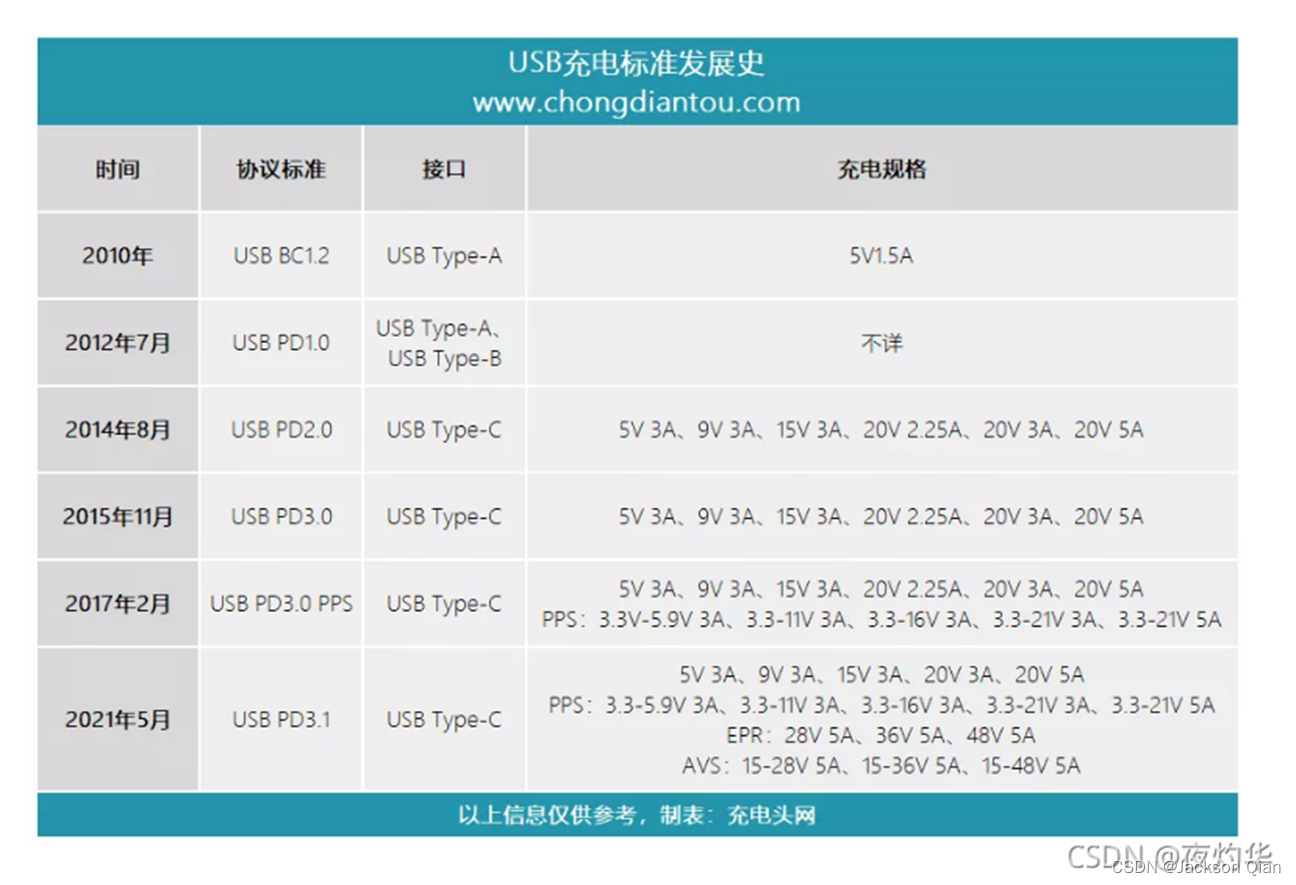

3、USB功率

USB-C功率

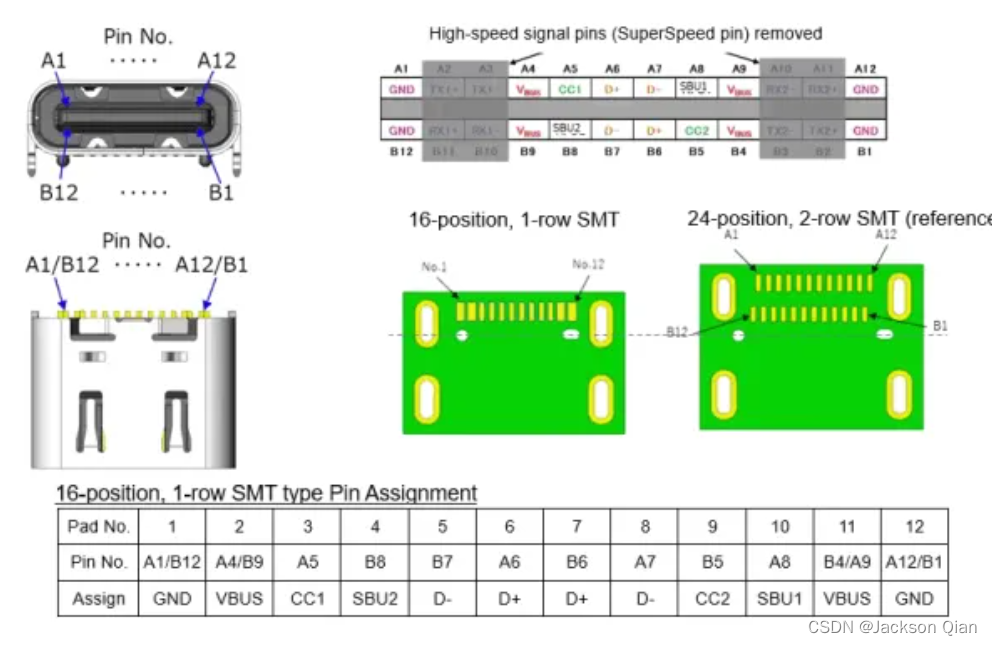

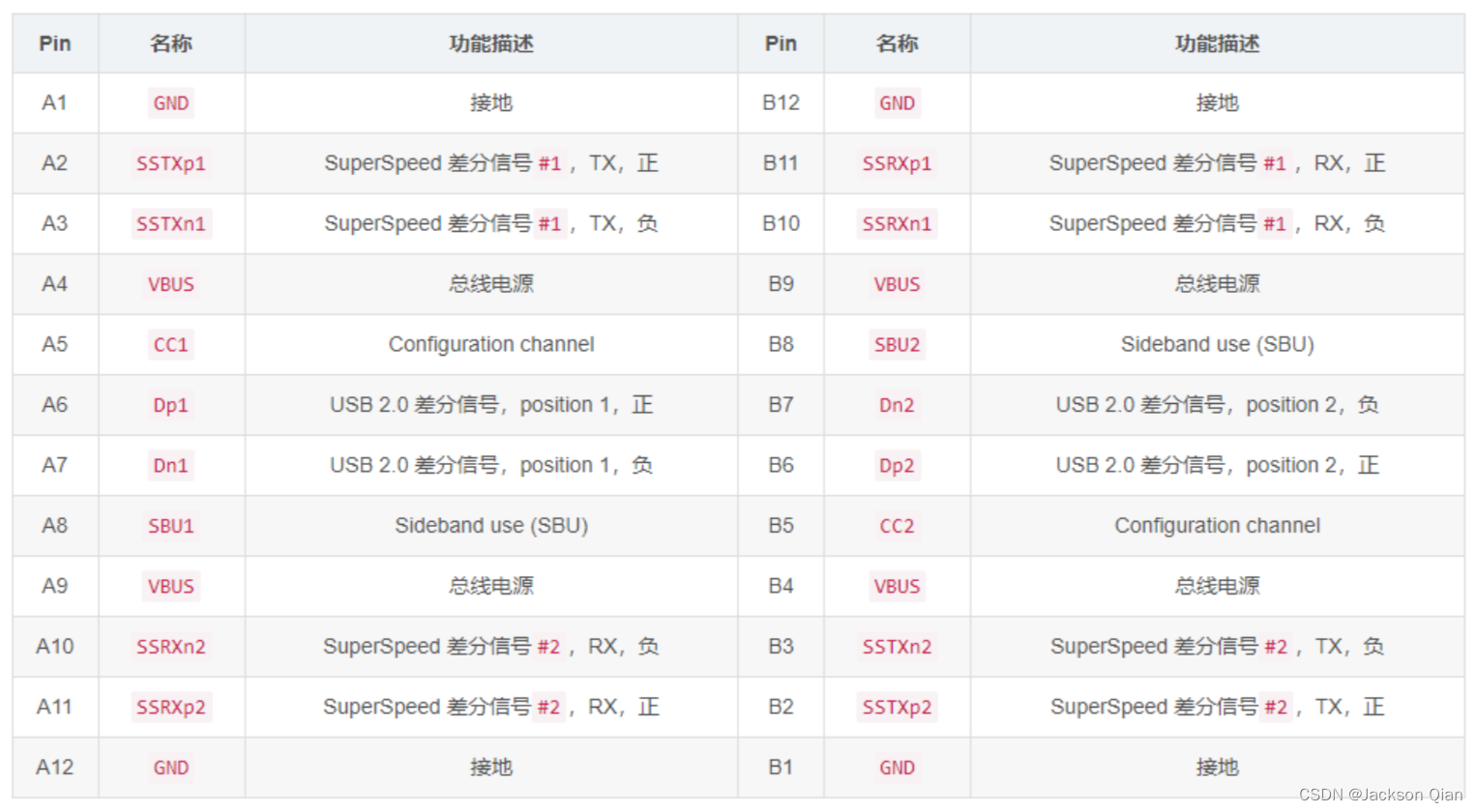

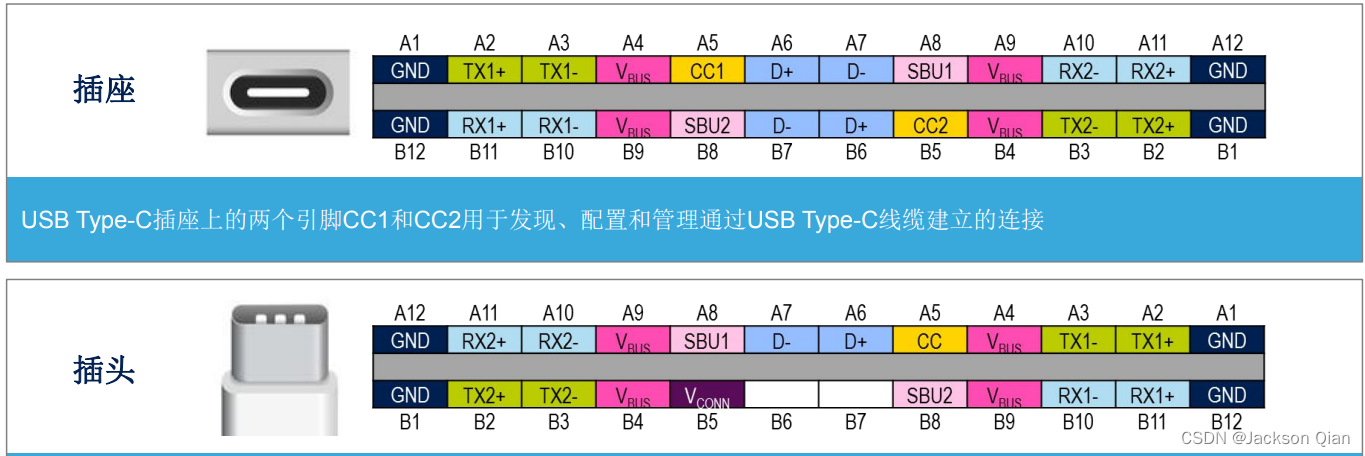

4、USB Type-C引脚功能

Type C 接口实际上为了适应不同的用途（全功能 24P Type C 价格较高为了节约成本，比如很多时候使用的芯片不需要使用或不支持 24 个引脚，不需要使用音视频传输，只需要使用 USB2.0，所以此时使用 24 片引脚的全功能版本 Type C 就显得浪费）按功能需求进行划分从而拥有多个版本，前面描述的实际属于全功能 Type C，共有 24 个功能引脚，该版本可以支持 USB3.0、USB2.0、协议，音视频传输，快速充电协议等等。

• 全功能 USB3.0/3.1、USB2.0、视频传输，24P Type C，目前我们交流说的 Type C 默认指的就是 24P 全功能 Type C。

• 仅支持 USB2.0，16P/12P Type C，16Pin 和 12Pin 实际属于同一种接口。

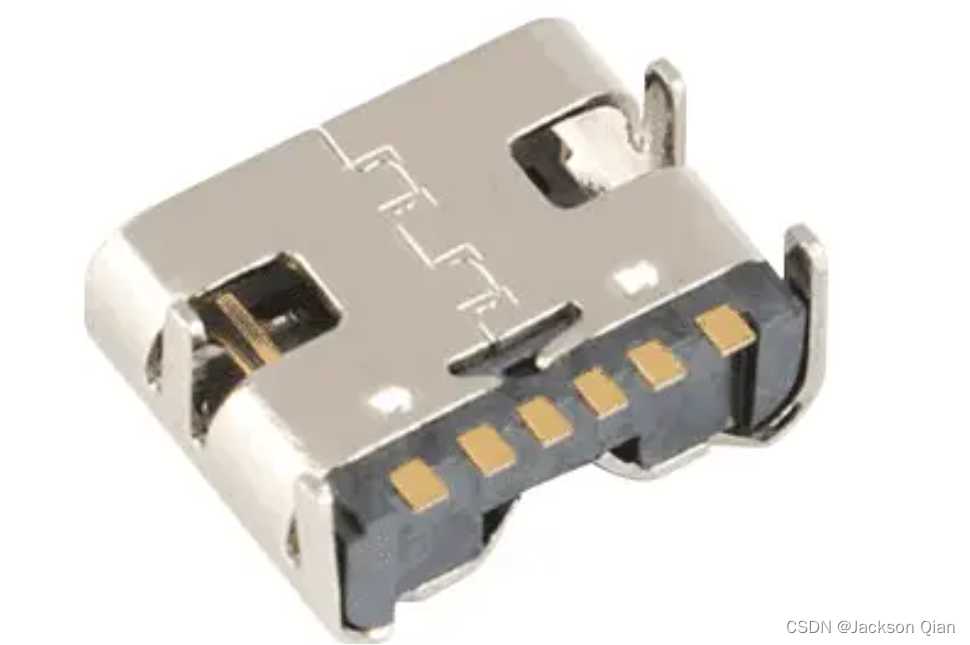

• 仅支持充电，6P Type C。

    6Pin Type C 仅保留Vbus、GND、CC1、CC2 引脚

所以对于 Type C 共有以上四个版本，实际使用因该是三个版本，在电路设计时按照自己实际需要实现的 USB 通信类型进行选择相应的 Type C 接口。
