基础讲解USB/UAC运作原理

USB是通用串行总线的意思，本质上并不是专门用来传输音频数据的。这里先简单列举USB2.0几个特性：双绞线、带电源、数据速率与传输频率无关、自同步（不需要单独传输时钟）、Token（令牌）轮询特性[1]。双绞线的特性使得USB天生具有抗共模干扰的能力，带供电使得它带的设备可以不需要电源，令牌轮询特性用于“交通管制”。

USB是主从模式的总线，Host控制器决定它下面所有设备一切事务的发送/接收时机。全速下，Host每1ms±500μs生成一个“帧”(frame)。高速下，每125us±0.0625μs生成一个“帧”[2]。一个“帧”以SOF包打头，包含发送给同一个Host控制器下的不同设备的若干个USB数据包。因此同一个控制器下的USB设备带宽共享：

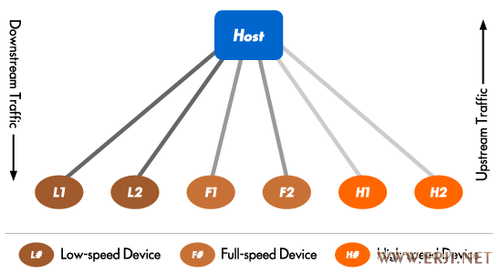

在同一个USB控制器上的全速设备(FullSpeed/FS)、低速设备(LowSpeed/LS)设备之间共享带宽。高速设备(HighSpeed/HS)之间共享带宽，不与全速/低速设备共享，甚至很多南桥会单独设计高速USB2.0控制器。这种共享带宽，在下行中是这样实现的：Host设备发给高速设备 H1的数据包，高速设备H2同样会收到相同的数据包，但是因为接收地址与自身地址不符，H2设备会无视该数据包。同样的，Host发给F1全速设备的数据包，F2全速设备和L1/L2慢速设备也会收到同样的包，但是会将其无视。[3]

上行带宽共享则是由主机控制：除非主机在“帧”中发送了IN包告诉这个设备准许发送数据，否则设备不允许发送数据。这样就避免了冲突产生。

USB有四种传输通道类型（Endpoint）：控制(Control)、中断(Interrupt)、批量(Bulk)、同步(Isochronous)。
Control用于USB总线控制等（所有设备都有），Interrupt多用于鼠标键盘的数据传输（其实在USB令牌轮询的特性下这是个伪Interrupt），Bulk多用于U盘数据传输。
前三种类型都有重传，各有特点这里略过。但USB音频类（USB Audio Class，简称UAC）采用的音频数据传输是第四种端口，也就是Isochronous，拥有错误检测机制，但是没有重传。

为何没有重传呢。
一是音频/视频是很讲究“实时性”的，否则会音画不同步，带来的恶果是很蛋疼的。因此音频/视频设备本质上都需要与主机同步，重传会打乱同步。
二是同步(Isochronous)类型因为要求低延迟，不像别的传输类型有握手过程，同一个"传输端口"内数据包是单向移动的（要么入要么出），Host不会给一个OUT方向的同步传输通道发送IN包，没有办法引入重传机制（发生错误时无法通知主机）。[4]
另外还有一点，为了“同步”，每个“帧”中的每个同步(Isochronous)通道只会传送一次数据。

这里有人要问了 用一个IN和一个OUT的Isochronous通道不就可以解决错误处理了？（ASYNC异步下也确实有一对IN和OUT通道，具体作用下文会解释，反正不是用来“错误检测”）

事实上，不可能。Host在一个Frame中轮询各个Endpoint的顺序是不可知的，很可能Host在一个Frame中先轮询了你的IN通道，但此时Host还没给你的OUT通道传送数据。这样就产生了：数据还没发送 怎么能确认数据收到了呢。

但这是否值得担忧呢？USB自身抗干扰特性(双绞线/屏蔽层)使得正常/正确使用的情况下，产生错误的概率非常非常低。真产生错误了，设备因为CRC校验失败，会将错误的USB数据包丢弃，而这会导致USB界面缓冲区欠载，导致短暂静音/爆音
