OrCAD之PSpice中VPULSE方波产生，TR,TF最好不要设置为0.

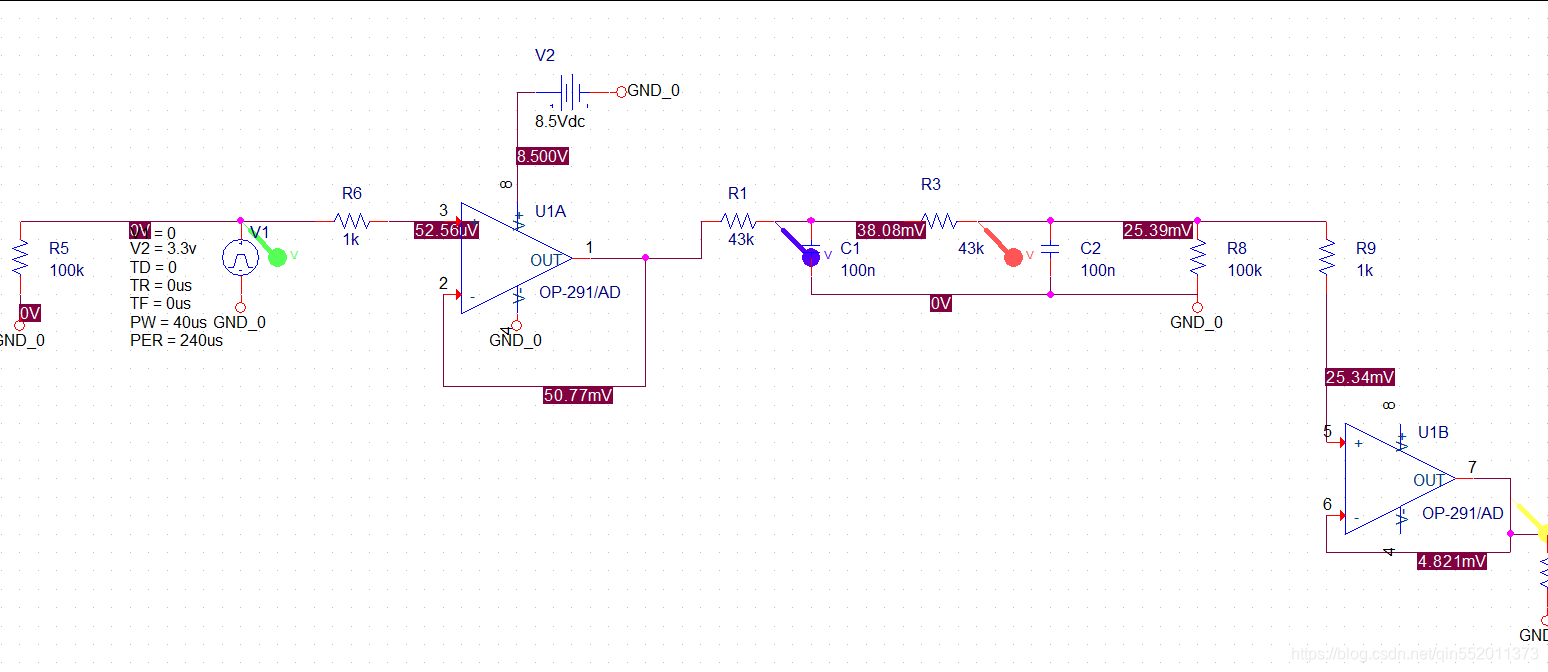

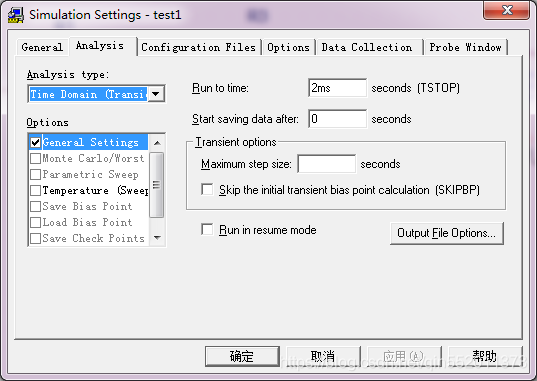

很简单一个电路，RC-RC二阶滤波替代ADC用，TR,TF设置为0，TStop为2ms，还算正常，如下三图：

​

​

​

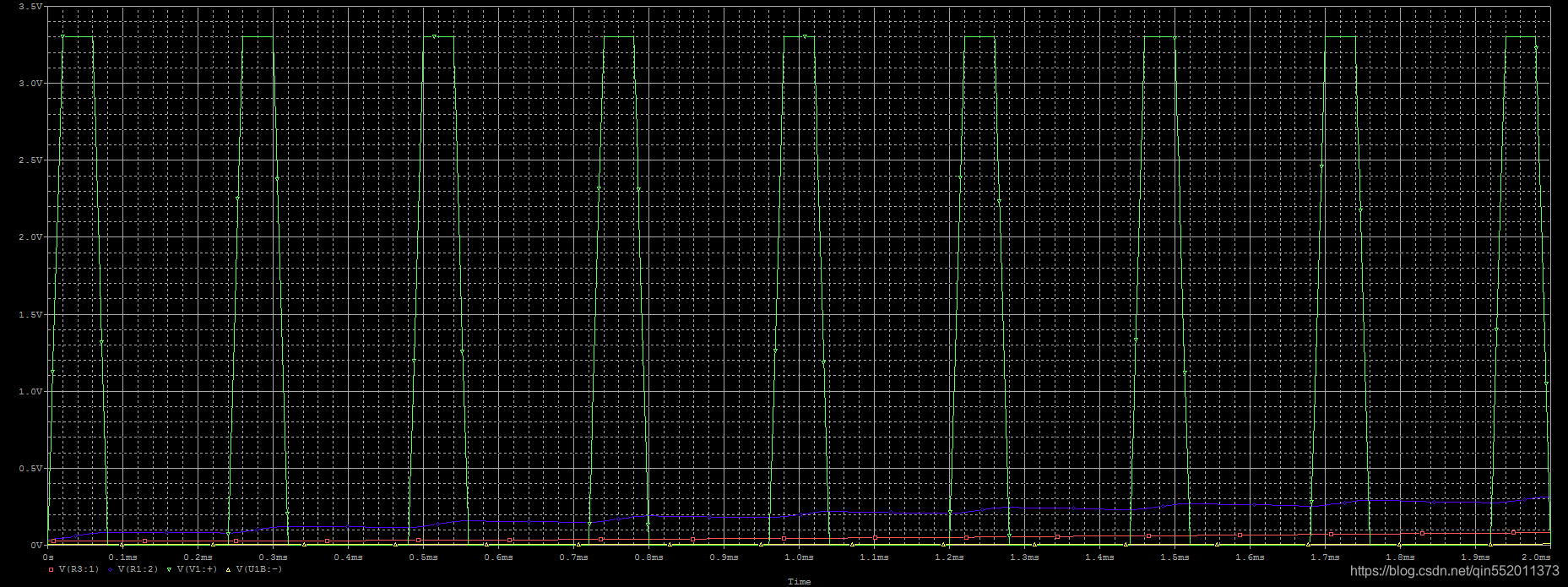

结果还算正常，为了看久一点的时间效果，加大TStop。

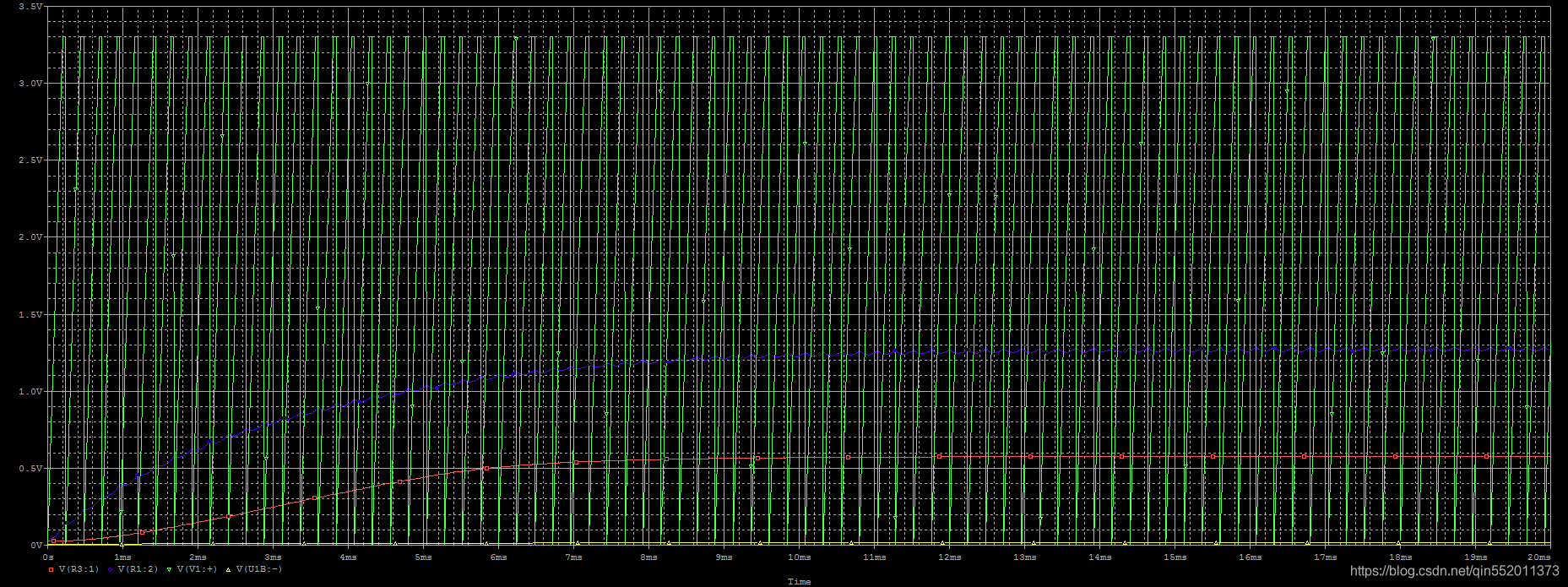

继续设置TR,TF为0，仿真设置里TStop设置成20ms，看起来还算正常，如下三图：

​

​

​

第三个图已经可以看到底部已经是很不正常了，VPULSE没有按照设置的上升下降时间为0.

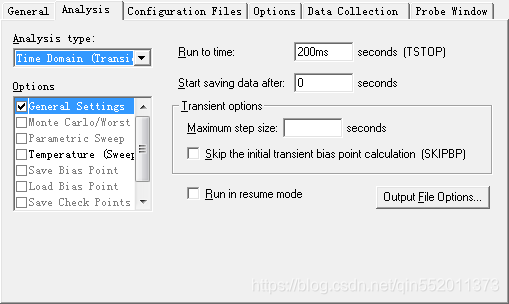

设置仿真结束时间为200ms，就出现明显不正常情况，如下图：

​

​

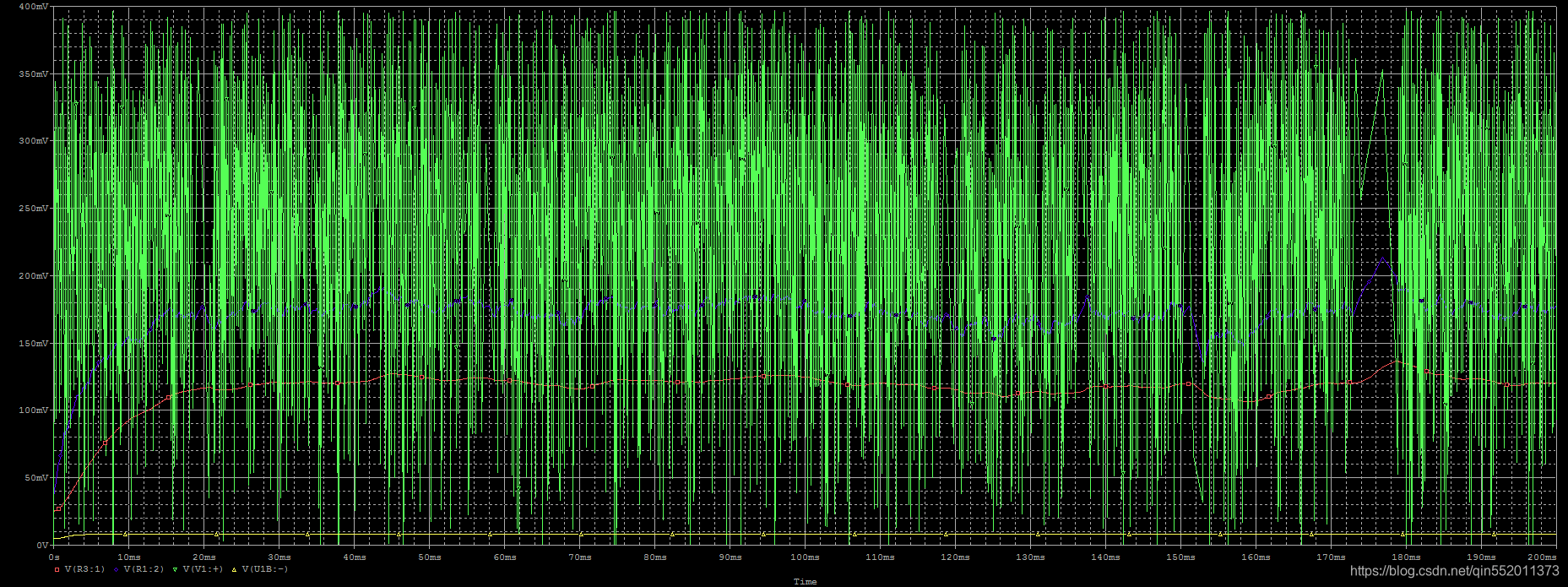

可以看到方波明显已经成了杂波。推断PSpice应该是默认看到TR,TF为0。就会认为没有设置TR,TF。然后用一个默认的值来进行计算，而这个默认的TR,TF值会比较大，一旦碰到TStop设置远大于方波周期的情况，软件为了加快计算，就会按照自己的默认乱来了。

分析电路很久，以为是自己电路出了问题，没想到是PSpice在搞鬼。

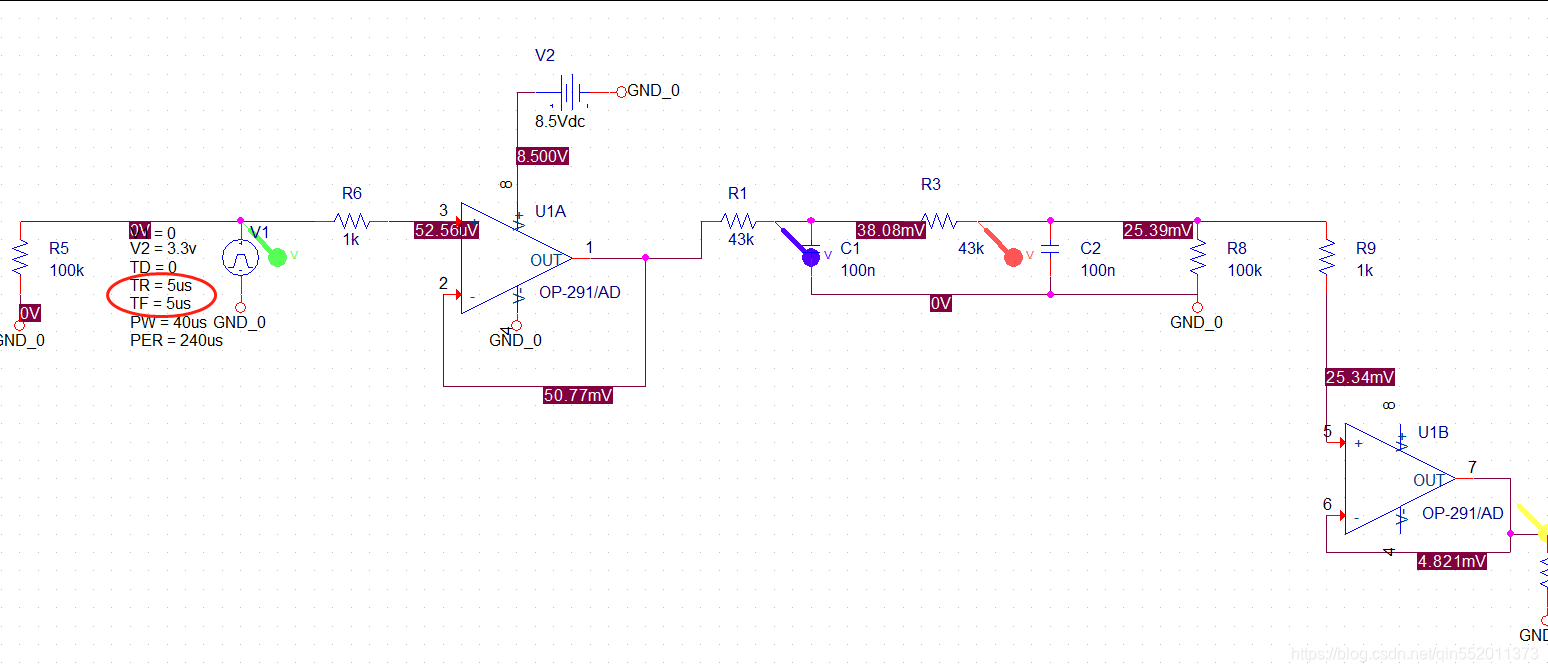

如果设置TR,TF不为0的其他合理设置，均可以得到正常结果。但是此时仿真运算时间明显比设置为0久很多。如下图：

​

​

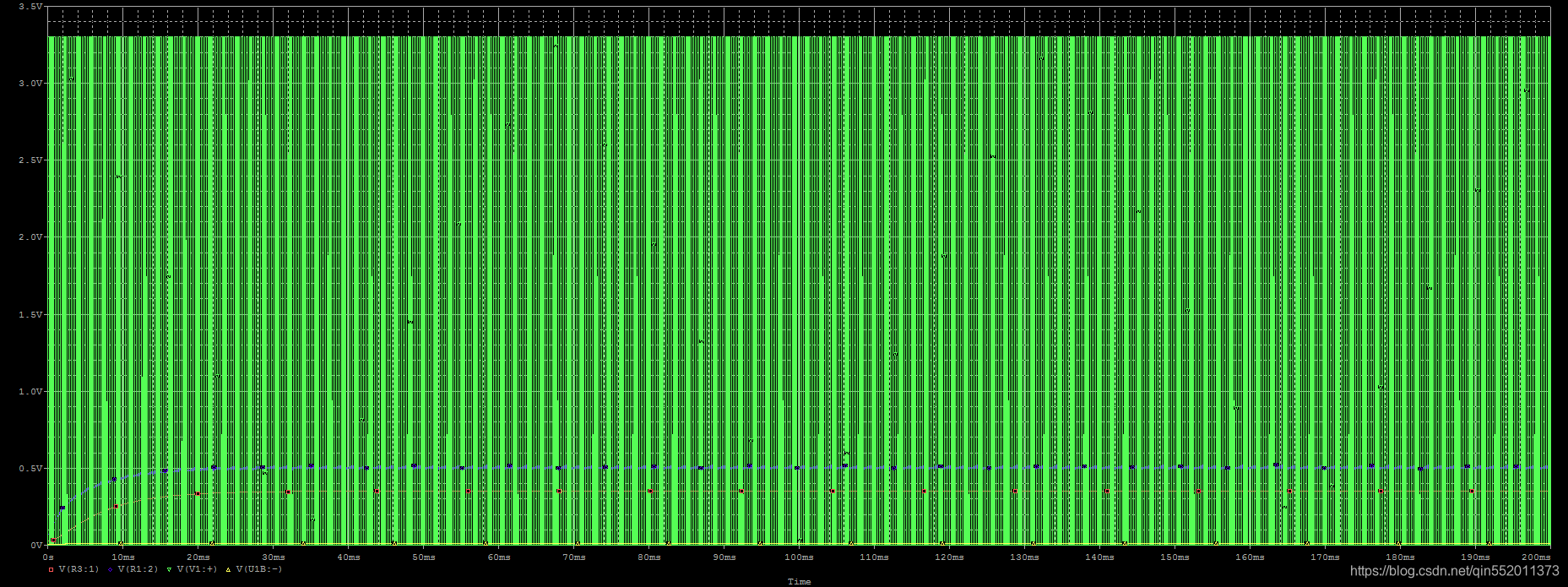

200ms的结果也完全正常，再怎么设置都不会出现奇怪的现象了。
