Matlab读取fig格式图片的数据，重新画图

最新推荐文章于 2024-01-18 09:16:33 发布
最新推荐文章于 2024-01-18 09:16:33 发布
阅读量1.1w 收藏 22
点赞数 1
分类专栏： matlab数模 文章标签： matlab 开发语言 机器学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qingfengwuyue/article/details/122904890
版权
本文介绍了如何使用Matlab读取fig格式的ROC图像数据，通过openfig和get函数提取line对象中的数据，再进行重绘。在处理多个模型的ROC图时，需要对每个文件单独操作，并确保最后关闭所有图窗。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

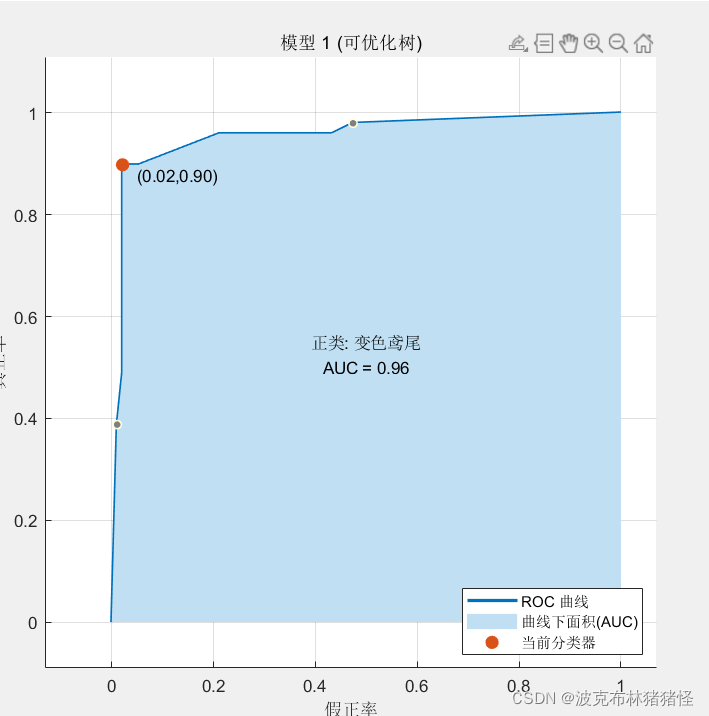

首先声明我的图片来源，我的图片是使用matlab的分类工具箱，产生的ROC图

 为了是效果展示更好所以寻求将多个不同模型的ROC放到同一个图片里，所以需要读取出fig中的数据再重新画图。

首先使用openfig打开fig格式的

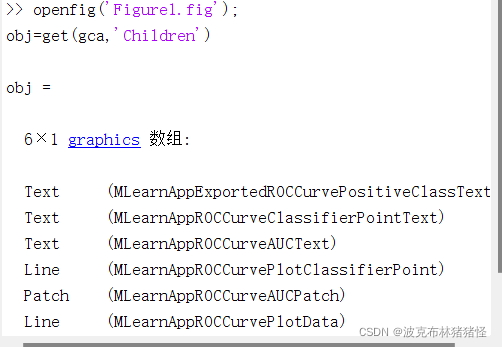

 运行open代码会打开图窗，在使用get函数，获取图像中的各个变量，而line中即为需要的变量

再通过obj(4)和obj(6)可以直接索引出数据的位置，需要先辨认出那个为自己的需要的数据，一般为最后一个，可以直接获取长度，然后访问最后一个。

每次读取一个文件都要再open一次，以下为总代码，每次的数据需要分别保存，在读取完全部图片后，一定要close(all)关闭所有窗口，否则会无法画出图片

openfig('Figure1.fig');   % 读取图片1
obj=get(gca,'C
