介绍：

74LVC1T45是一个单位双向可控电平转换芯片。



芯片特性：

1、宽供给电压范围：1.65V到5.5V；

2、3.3V时，可输出24mA电流；

3、最大16uA电能损耗；

4、高噪音抑制；

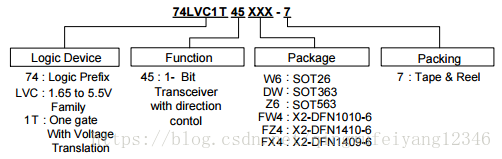

型号：



引脚：
