电科星拓I2C电平转换芯片INTL9617介绍

I2C电平转换芯片的引入

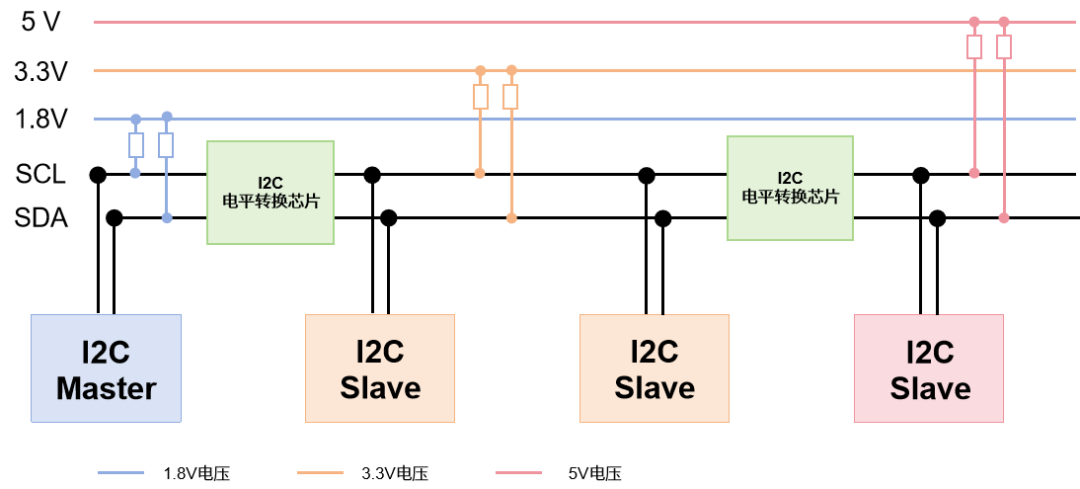

随着电子设备的多样化发展，尤其是在嵌入式系统、物联网和智能硬件等领域，I2C（Inter-Integrated Circuit）总线已成为设备间通信的主流协议之一。这种广泛应用的双线制串行总线通过数据线（SDA）和时钟线（SCL）实现简洁高效的低速数据传输。然而在实际应用中，I2C总线常面临电压兼容性问题。由于I2C总线通常连接不同电压的设备（如1.8V、3.3V和5V设备），电压不匹配可能导致通信中断或设备损坏。为了解决这一问题，系统需要引入I2C电平转换芯片，以确保不同电压设备间的稳定通信。

I2C电平转换芯片的作用

I2C 电平转换芯片（I2C Level Shifter）是一种专为解决I2C总线上不同工作电压设备间通信时的电平兼容性问题而设计的电子元件。它能够在不同电压（如1.8V、3.3V、5V等）之间进行双向电平转换，确保信号能够被正确地接收和发送，保障I2C总线上不同电压等级的设备之间正常通信。

I2C电平转换芯片选型关键点

• 电压范围：确保选择的电平转换芯片能够支持目标电压范围。例如，若系统需要支持1.8V与5V之间的通信，应选用能够覆盖该电压范围的电平转换芯片，以保证设备间的兼容性。

• 数据传输速率：不同电平转换芯片的I2C通信速率可能有所不同。选择满足设备需求的通信速率的芯片，确保数据传输足够快速和稳定。

• 工作温度范围：在恶劣环境（如工业或汽车电子领域）中运行的设备，建议选择具有宽工作温度范围的电平转换芯片，以增强系统稳定性。

• 封装类型：根据应用场景选择适合的封装类型（如SOP、QFN等），以便芯片在系统中的集成和布局满足需求。

电科星拓I2C电平转换芯片

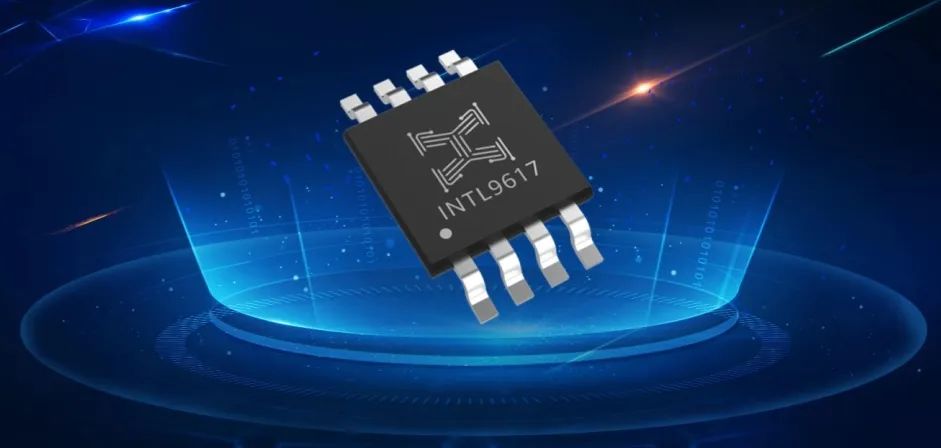

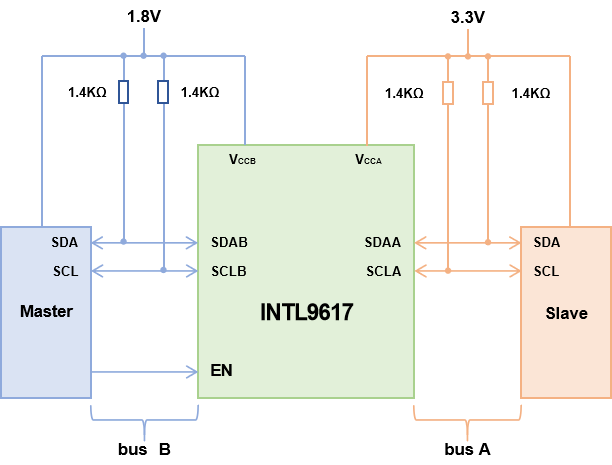

INTL9617是电科星拓自主研发的一款用于I2C总线和SMBus系统的双路双向电平转换芯片。该芯片可在I2C总线或SMBus应用之间提供低电压（低至0.8V）和高电压（2.2V至5.5V）的双向电压水平转换（上行转换模式和下行转换模式），使得低电压和高电压设备能够在同一个I2C总线或SMBus系统上稳定工作。

【产品特性】

• 支持I2C标准模式、快速模式（400KHz）和快速模式+（1MHz）；

• 电平电压转换范围0.8～5.5V（A端）和2.2～5.5V（B端）；

• 支持时钟拉伸和多主控设备间仲裁；

• 工作温度：-40℃~85℃；

• 封装类型：MSOP8。

 电科星拓I2C接口芯片系列

目前，电科星拓已量产了多款I2C接口系列芯片，实现了电平转换、GPIO扩展、双向转换开关和热插拔缓冲的四大功能全覆盖，具体型号如下：

电科星拓的I2C接口系列芯片凭借其卓越的性能、可靠的品质，已经被广泛应用在服务器、存储阵列、交换机和工业设备中，实现平稳可靠的数据传输。

如有样品需求，请联系当地销售人员。

更多产品信息，请查阅产品手册
